“Module écran LCD pour Raspberry Pi” – Test et Avis
Blog > Raspberry Pi 4 >
.
.
Points Clés

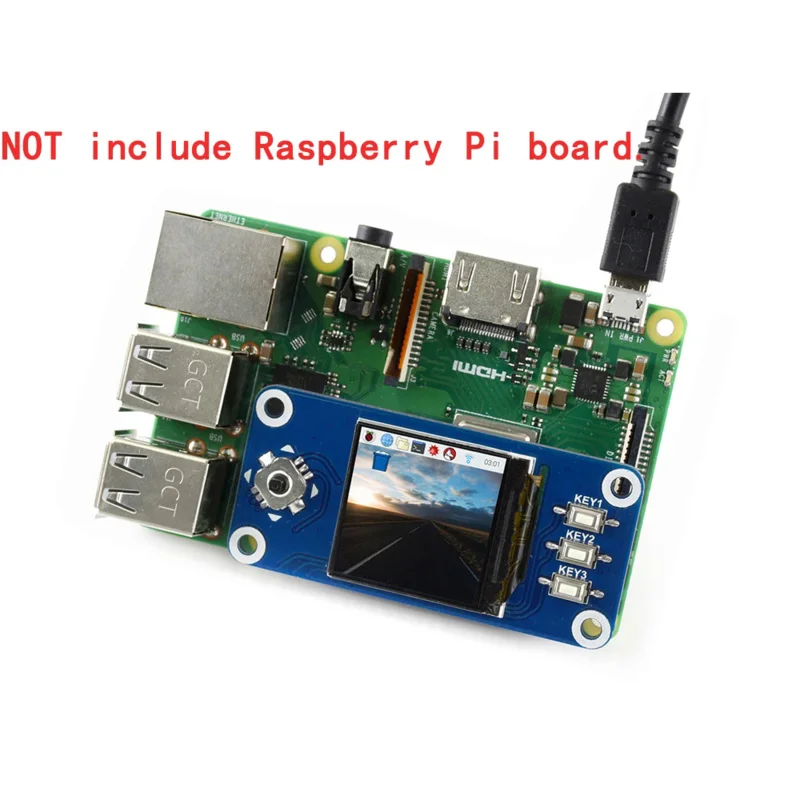

| Contenu de l’emballage | NE PAS inclure la carte Raspberry Pi. |
|---|
Test et Avis sur le Kit de module d’écran LCD pour Raspberry Pi

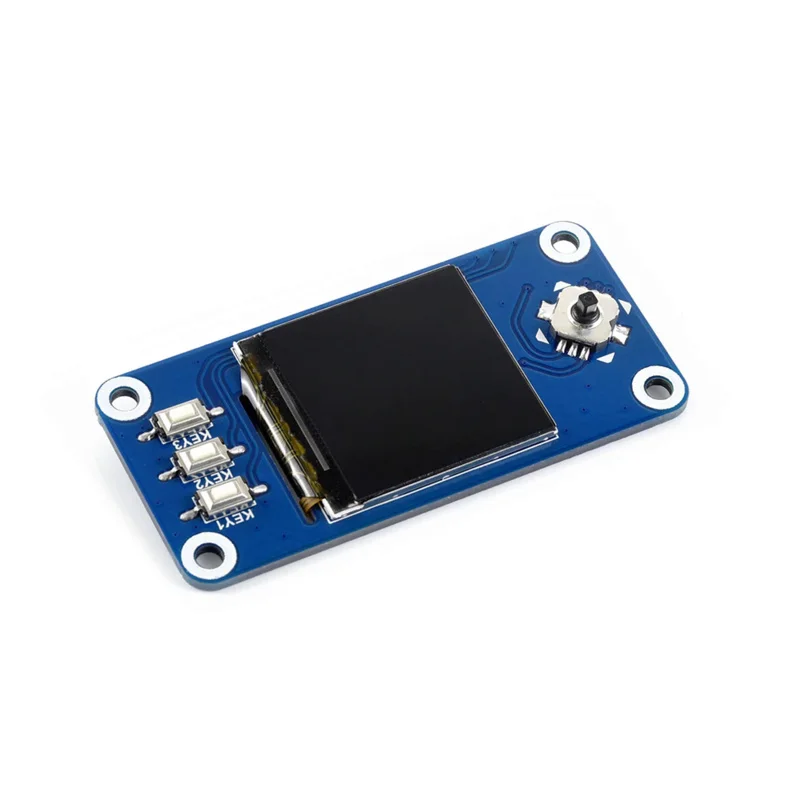

L’écran LCD IPS HAT pour Raspberry Pi est une solution compacte et pratique pour ajouter une interface de contrôle à votre Pi. Avec une diagonale de 1.3 pouces et une résolution de 240×240 pixels, cet écran offre un affichage de haute qualité.
Caractéristiques du Kit
- En-tête d’extension standard Raspberry Pi 40PIN GPIO, prend en charge les cartes de la série Raspberry Pi
- Ecran IPS, grand angle de vision, meilleur affichage
- Haute définition en petite taille
- 1x joystick, 3x boutons poussoirs, pratique et utile
Spécifications

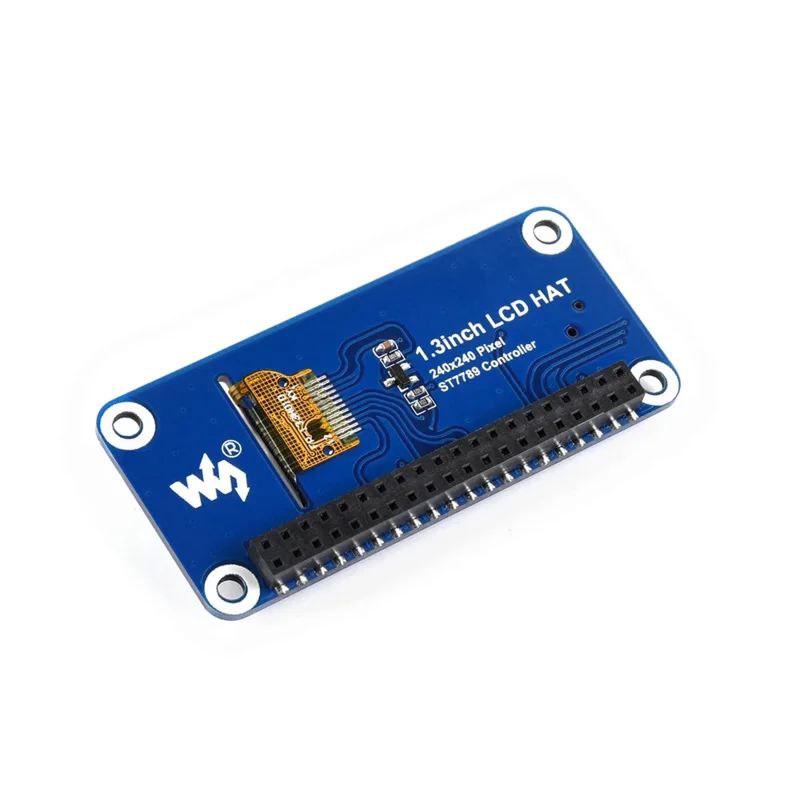

- Conducteur: ST7789
- Interface: SPI
- Couleur d’affichage: RVB, couleur 65K
- Résolution: 240×240
- Rétro-éclairage: Lumière LED
- Tension de fonctionnement: 3.3V
Interface
| SYMBOLE | PIN FRAMBOISE PI (BCM) | DESCRIPTION |
|---|---|---|
| Clé 1 | P21 | Bouton 1/GPIO |
| KEY2 | P20 | Bouton 2/GPIO |
| KEY3 | P16 | Bouton 3/GPIO |
| Joystick vers le haut | P6 | Joystick vers le haut |
| Joystick vers le bas | P19 | Joystick vers le bas |
| Joystick gauche | P5 | Joystick gauche |
| Joystick droit | P26 | Joystick droit |
| Presse à manette | P13 | Presse à manette |
| SCLK | P11/SCLK | Entrée d’horloge SPI |
| MOSI | P10/MOSI | Entrée de données SPI |
| DC | P25 | Sélection de données/commandes (élevée pour les données, faible pour les commandes) |
| CS | Référence: P8/CE0 | Sélection de la puce, faible actif |
| RST | P27 | Réinitialiser, faible actif |
| BL | P24 | Rétroéclairage |

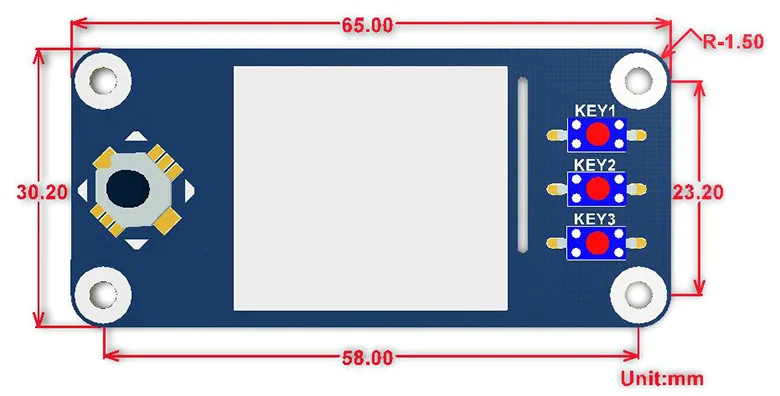

Dimensions
Ce que pensent les clients du produit
Il n’y a pas encore d’avis clients pour ce produit.
Notre avis sur le Kit de module d’écran LCD pour Raspberry Pi
Le Kit de module d’écran LCD pour Raspberry Pi est un excellent choix pour ceux qui cherchent à ajouter une interface de contrôle à leur Pi. Les caractéristiques principales de cet écran comprennent une haute définition, un grand angle de vision et un rétroéclairage LED. De plus, il est compatible avec les cartes de la série Raspberry Pi.
FAQ
Q: Quels sont les éléments inclus dans le kit?
- Ligne LCD 1.3 pouces x1
- Pack de vis RPi (2 pièces) x1
