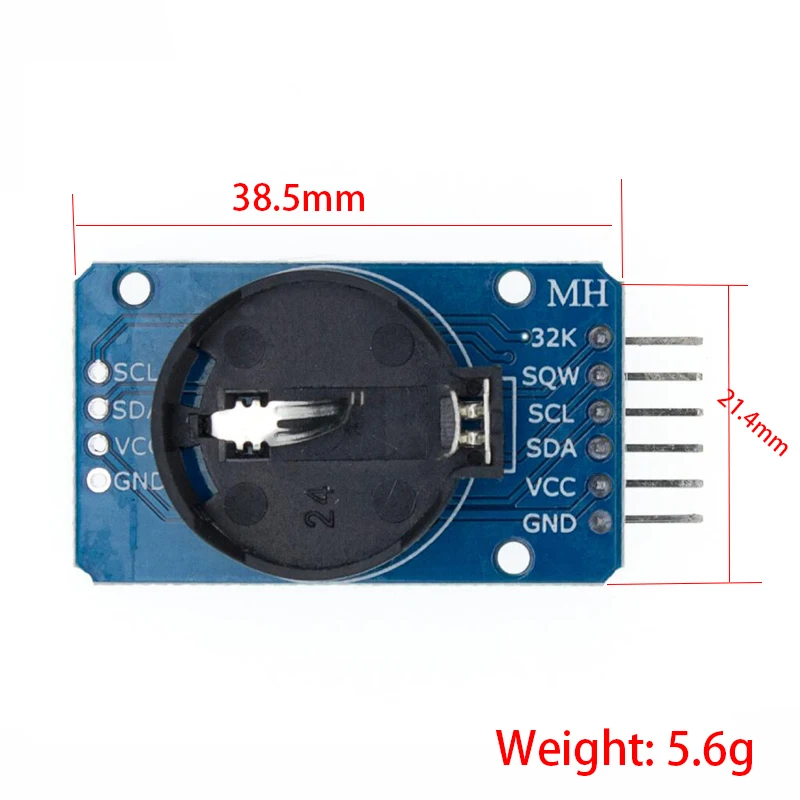

Module d’horloge et mémoire précises pour Raspberry Pi – Test et Avis

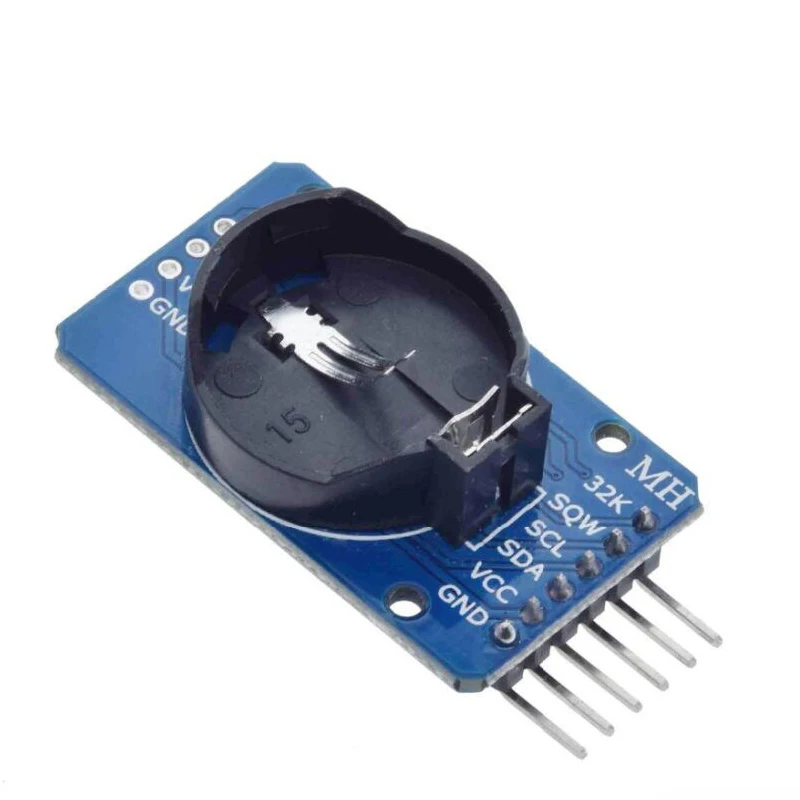

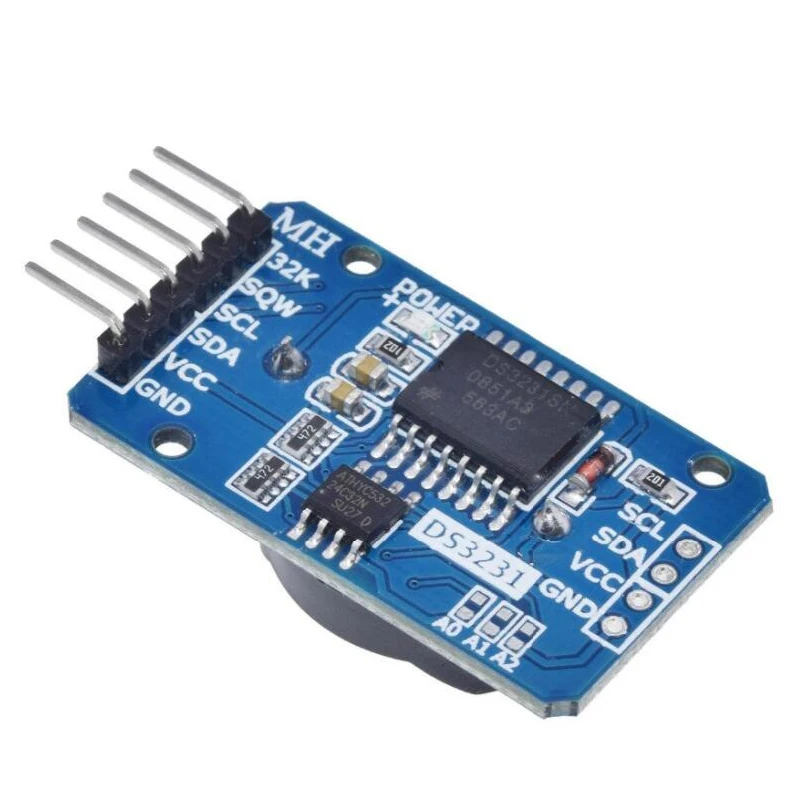

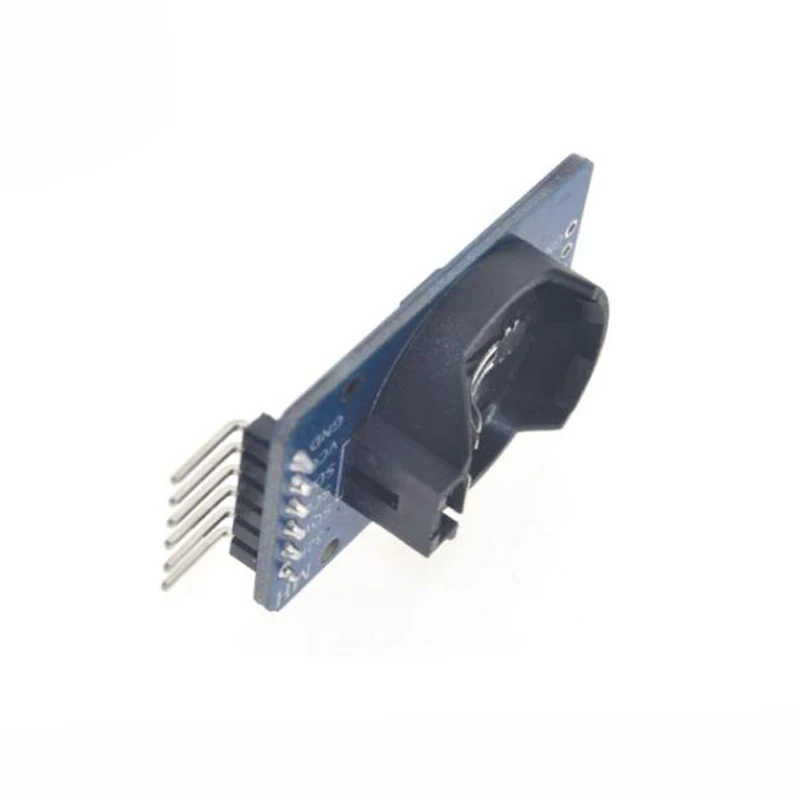

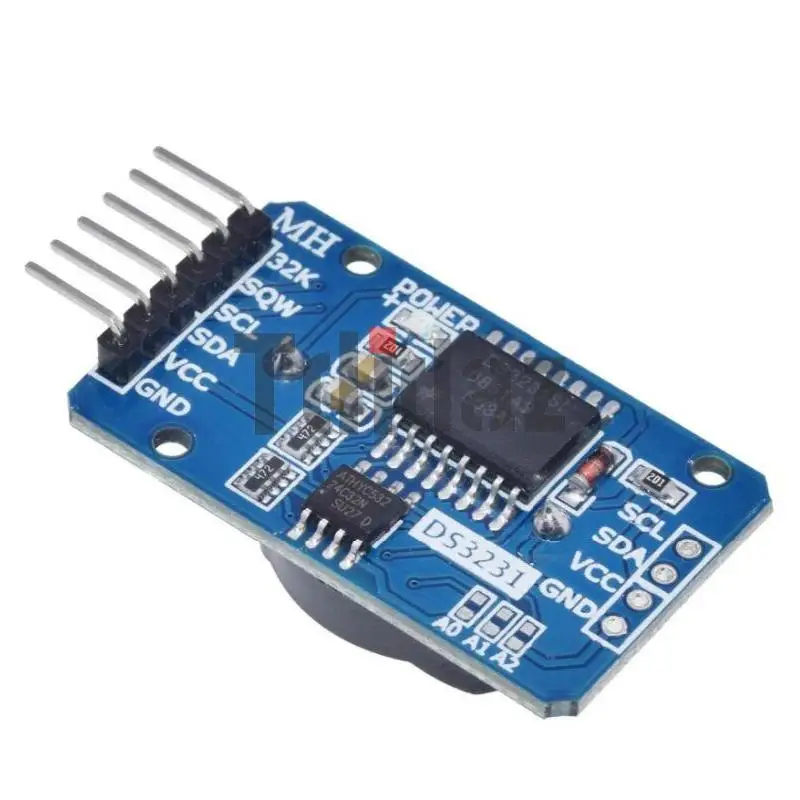

DS3231 est une horloge en temps réel I2C (RTC) à faible coût et de haute précision, avec un oscillateur à cristal à compensation de température intégré (TCXO) et du cristal. L’appareil comprend une borne d’entrée de batterie, qui peut maintenir une synchronisation précise lorsque l’alimentation principale est déconnectée. L’oscillateur à cristal intégré améliore la précision à long terme de l’appareil et réduit le nombre de composants dans la chaîne de production. DS3231 offre une plage de température de qualité commerciale et de qualité industrielle, adopte un paquet 300mil à 16 broches.

RTC enregistre les informations sur les secondes, les minutes, les heures, le jour de la semaine, la date, le mois et l’année. Pour les mois de moins de 31 jours, la date à la fin du mois sera automatiquement ajustée, y compris les corrections pour les années bissextiles. Le format de travail de l’horloge peut être 24 heures ou 12 heures avec indication/AM/PM. Fournit deux alarmes de calendrier configurables et une sortie d’onde carrée configurable. L’adresse et les données sont transmises en série via le bus bidirectionnel I2C.

Un circuit précis de référence et de comparateur de tension à compensation de température est utilisé pour surveiller l’état de la VCC, détecter les pannes de courant, fournir une sortie de réinitialisation et passer automatiquement à une alimentation de secours si nécessaire. De plus, la broche de moniteur/RST peut être utilisée comme entrée manuelle pour générer une réinitialisation µP.

En plus d’une précision de synchronisation élevée, DS3231 a également d’autres fonctions, qui élargissent les fonctions supplémentaires et la plage de sélection de l’hôte du système. L’appareil intègre un capteur de température numérique très précis, accessible via l’interface I2C * (en fonction du temps). La précision de ce capteur de température est de ± 3 °C. Le circuit de contrôle sur puce peut réaliser une détection automatique de l’alimentation et gérer le commutateur d’alimentation entre l’alimentation principale et l’alimentation de secours (batterie basse tension). Si l’alimentation principale échoue, l’appareil peut continuer à fournir une synchronisation et une température précises, et ses performances ne seront pas affectées. Lorsque l’alimentation principale est remise sous tension ou que la valeur de tension revient à la plage admissible, la fonction de réinitialisation sur puce peut être utilisée pour redémarrer le microprocesseur du système.
