Module de relais de retard NE555 – Test et Avis

.
.

Points Clés

• Interrupteur de minuterie NE555 avec module de relais réglable
• Relais de retard de temps avec bouclier de relais
• Tension d’alimentation en courant continu de 12V
• Plage de retard réglable de 0 à 10 secondes
• Peut contrôler des équipements jusqu’à 220V/10A
• Protection contre le courant continu par relais

Description du produit

Caractéristiques

• Allumez l’alimentation et le relais retardera la fermeture (ce module n’a qu’une fonction de fermeture différente et aucune fonction d’ouverture différente, sauf si l’alimentation est coupée)
• Temps de retard réglable (0-10 secondes)

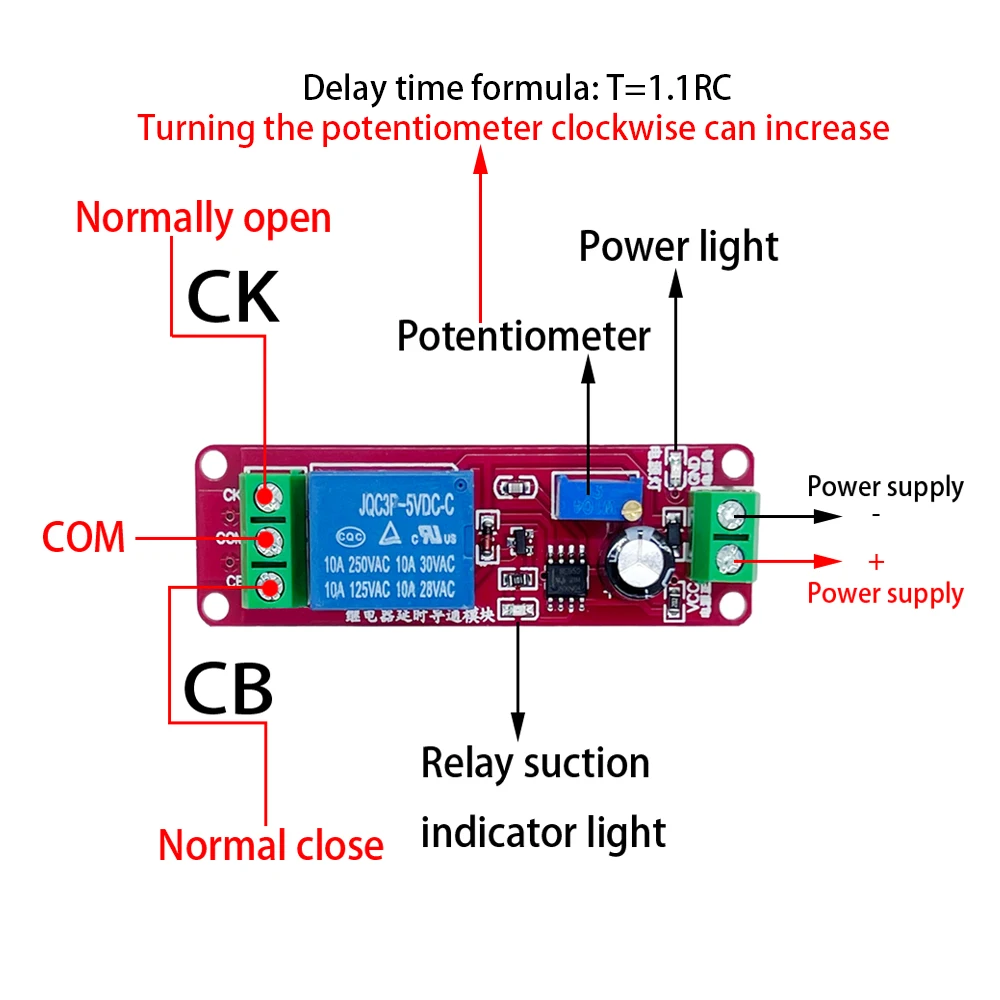

• Ajout d’un potentiomètre peut augmenter le temps de retard
• L’augmentation de la capacité C1 peut augmenter le temps de retard
• Avec voyant d’alimentation d’entrée
• Avec voyant de fermeture de relais
• Peut contrôler l’équipement avec une tension CA inférieure à 220V/10A. (Équipement de contrôle maximum 2000W)
• Équipé d’une protection contre le courant continu par relais

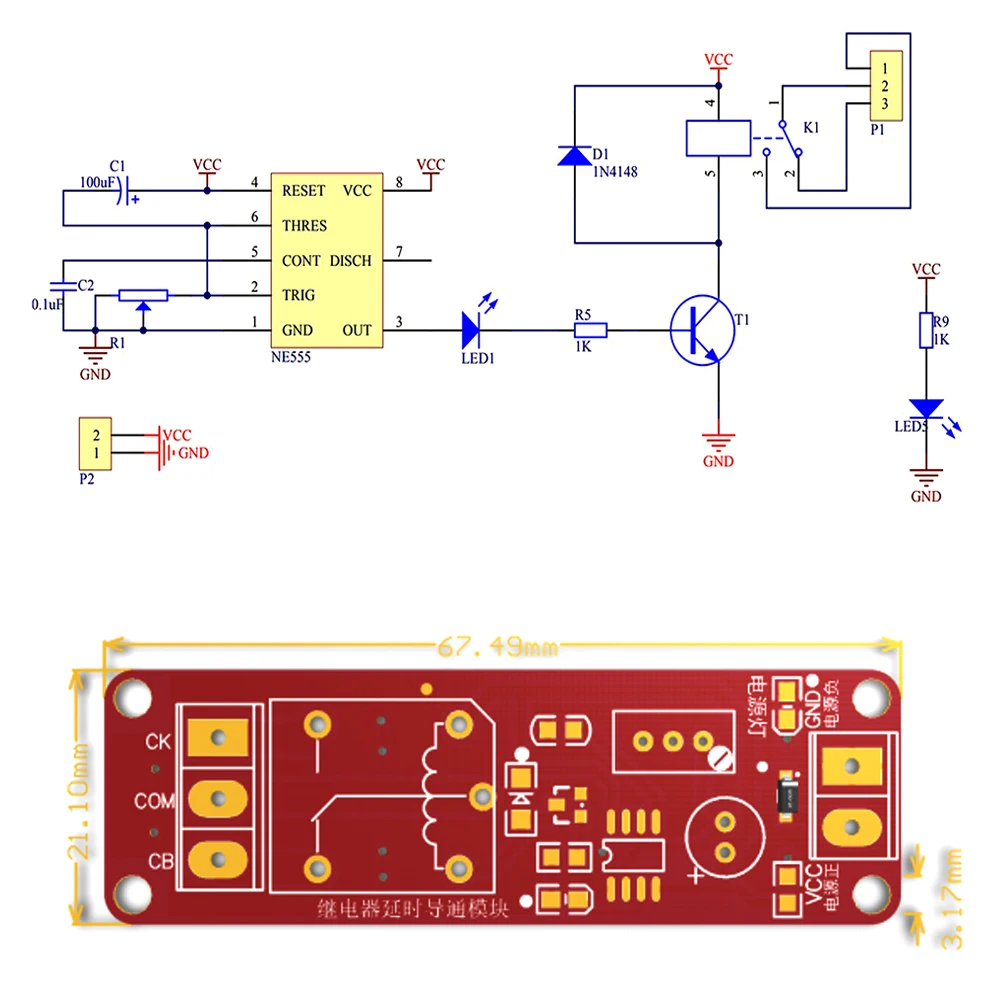

• Formule de temps de retard: T = 1.1RC. Par exemple, capacité 100uf, résistance 100K, T = 1.1*100000*0.0001 = 11

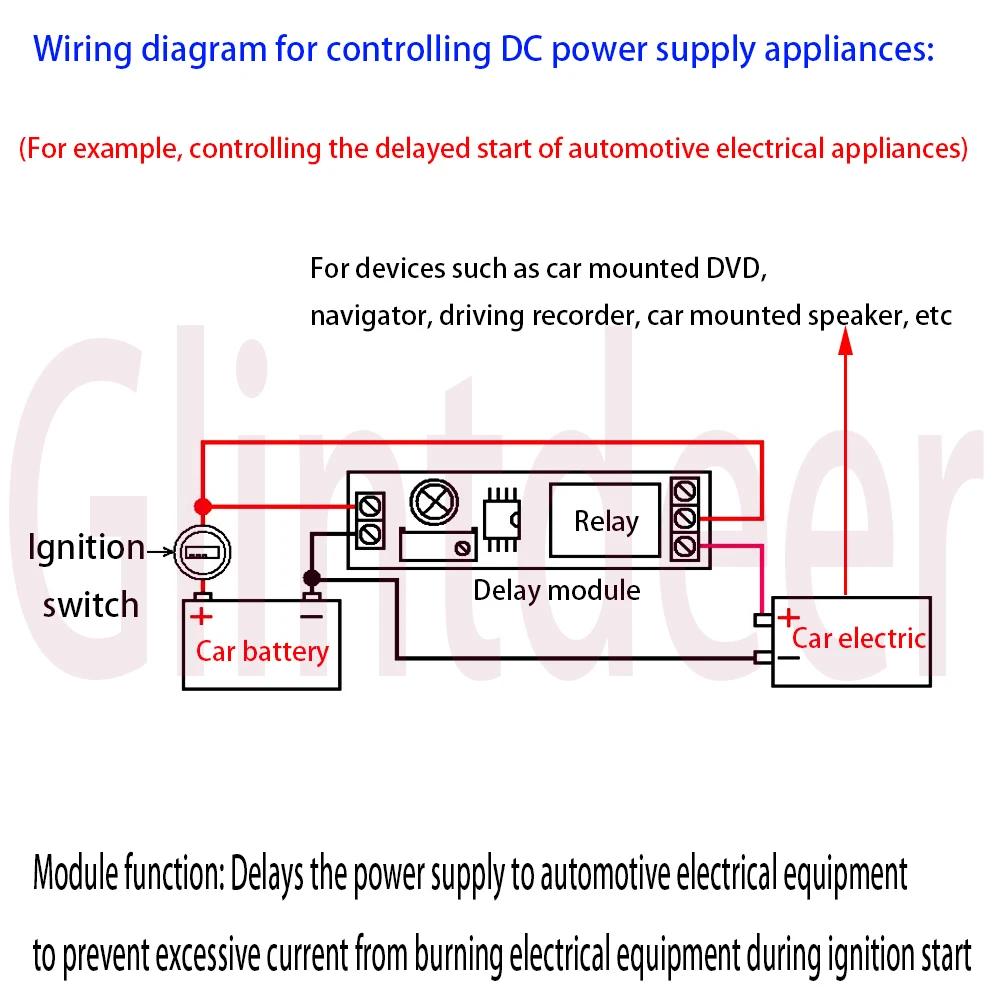

Équipement du véhicule-retard pour empêcher l’allumage de la voiture, prévention de courant soudain élevé pour brûler des composants et des appareils

Ceci est un module de relais de retard de conduction 5V / 12V. Il s’agit d’un tout nouveau module d’activation de retard de haute qualité. L’utilisation de la conception de CPU de synchronisation haute performance. L’indicateur de puissance LED et l’indication de temporisation de la gâchette du commutateur LED. La sortie peut être connectée à AC 250V 10A DC 30V 10A charge. Il y a le temps de régulation de la chronopotentiométrie, réglable de 0 à 10 secondes par défaut, ou en modifiant le temps d’ajustement de capacité plus long.

Spécification

• Module basé sur la puce NE555
• Module de retard de connexion
• Tension d’entrée: DC 5V / 12V
• Tension de contrôle: AC 0 ~ 250V / max. 10A, DC 0 ~ 30V / max. 10A
• Tension de fonctionnement: 12 volts DC (sinon 5V en option)
• Charge maximale: 2200W

Puce principale (NE555) Caractéristiques

• Timing de microsecondes à de longues heures
• Conception de circuit simple
• Génération d’impulsions de précision/synchronisation
• Cycle de service réglable

Que pensent les clients du produit

Aucun avis client disponible pour le moment.

Avis de l’expert

Compte tenu des caractéristiques de l’Interrupteur de Minuterie NE555, il s’agit d’un produit pratique pour contrôler le retard de mise sous tension d’un relais. Le module permet un réglage précis du temps de retard de 0 à 10 secondes, ce qui le rend adapté à diverses applications. De plus, il offre une protection contre le courant continu par relais, ce qui garantit la sécurité de vos appareils. Cependant, veillez à prendre en compte la charge maximale supportée par le module (2200W) pour éviter toute surcharge. Dans l’ensemble, cet Interrupteur de Minuterie NE555 est un choix fiable pour tout projet nécessitant un contrôle du temps de retard.

FAQ

Comment régler le temps de retard sur l’Interrupteur de Minuterie NE555 ?

Le temps de retard peut être réglé en utilisant un potentiomètre supplémentaire. Il suffit de le connecter au module et de tourner le potentiomètre pour ajuster le temps de retard selon vos besoins.

Quelle est la formule pour calculer le temps de retard ?

La formule pour calculer le temps de retard est T = 1.1RC, où T est le temps de retard en secondes, R est la valeur de la résistance en ohms et C est la valeur de la capacité en farads.
