“Module de mesure de Distance ultrasonique” – Test et Avis
Blog > Capteur Infrarouge Arduino >
Test et avis sur le module de mesure de distance ultrasonique US-100 pour Arduino
.
.
Points Clés
| Caractéristiques | Valeurs |
|---|---|
| Plage de mesure | 2 cm – 4.5 m |
| Tension de fonctionnement | 2.4V – 5.5V |
| Consommation d’énergie statique | moins de 2 mA |
Description
Le module de portée par ultrasons US-100 est un capteur qui permet de mesurer la distance sans contact, avec une plage de mesure allant de 2 cm à 4.5 m. Il fonctionne avec une tension d’alimentation comprise entre 2.4V et 5.5V, et a une consommation d’énergie statique inférieure à 2 mA. Il dispose également d’un capteur de température intégré pour calibrer les mesures de distance. Il offre différentes options de communication comme GPIO et ports série. Ce module est fiable et stable grâce à sa conception robuste.
Paramètres
- Tension de fonctionnement cc 2.4V ~ 5.5V
- Courant statique 2mA
- Température de travail -20 ~ + 70 ℃
- Niveau de sortie ou UART (choix de bouchon de cavalier)
- Angle d’induction inférieur à 15 °
- Plage de détection 2cm – 450cm
- Précision de détection 0.3cm + 1%
- Configuration d’interface série en mode UART débit en bauds de 9600, en commençant un, et en arrêtant les bits a, les bits de données, huit et la vérification de parité des blancs, aucun contrôle de flux.
Mode d’utilisation
- Connecter les broches VCC, trig (contrôle), écho (récepteur) et GND
- Mettre le niveau haut sur la broche de contrôle pendant au moins 10 µs pour déclencher la mesure
- Récupérer la sortie sur la broche echo pour obtenir le niveau haut pendant la durée de mesure. La distance peut être calculée en utilisant la formule : Distance = (temps de niveau haut * vitesse du son (340 m/s)) / 2
- Répéter le cycle pour des mesures continues
Principe de fonctionnement du module
- Déclencheur IO génère au moins 10 signaux de niveau haut
- Le module envoie automatiquement des ondes carrées de 40 KHZ et teste s’il y a des signaux de retour
- Un signal de retour sur la broche de sortie IO déclenche la durée du niveau haut, qui correspond au temps que l’onde ultrasonore a mis pour revenir. La distance est calculée en utilisant la formule : Distance de mesure = (temps de niveau haut * vitesse du son (340 m/s)) / 2

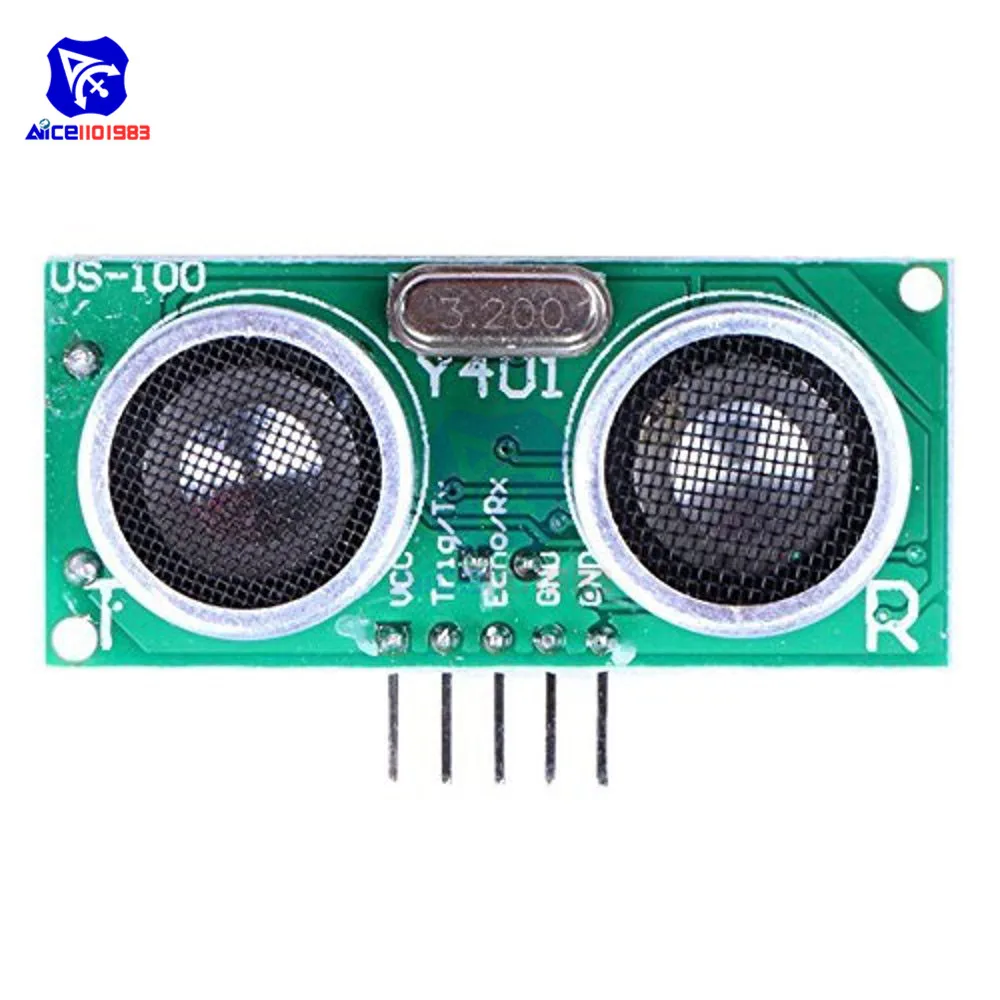

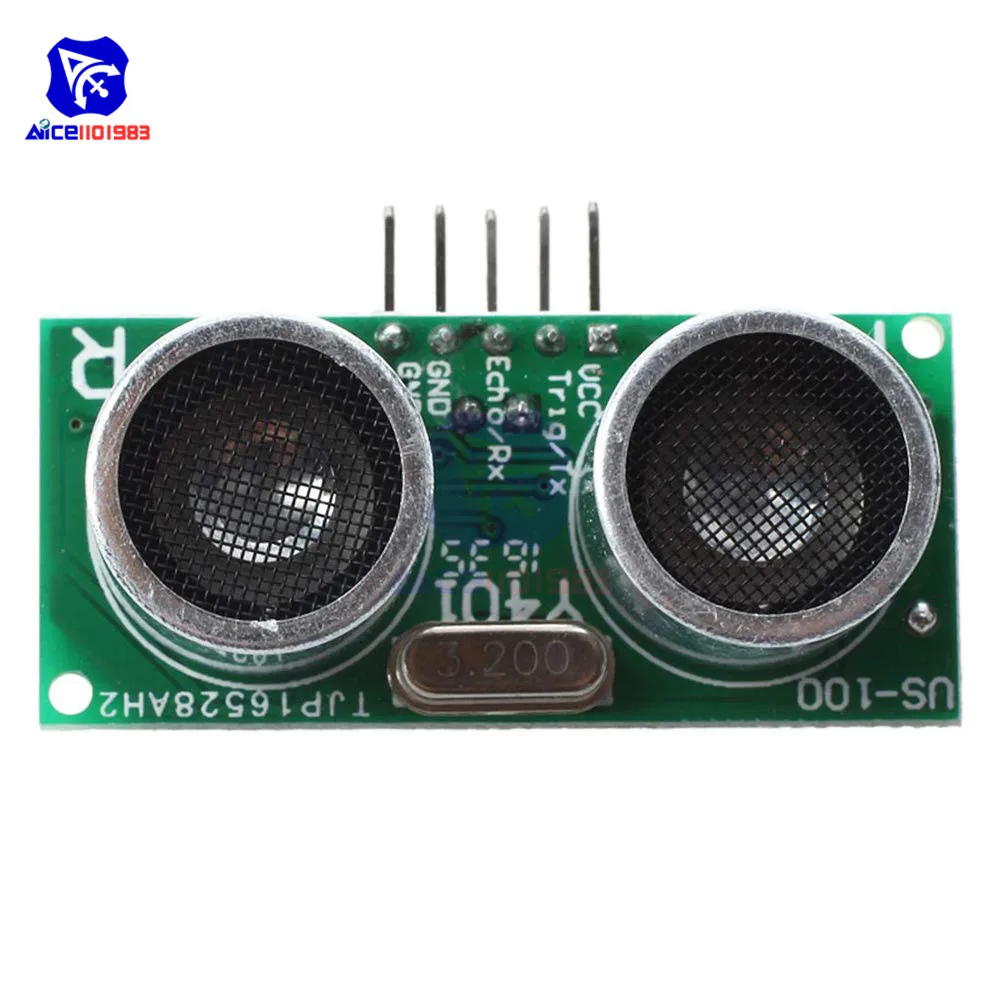

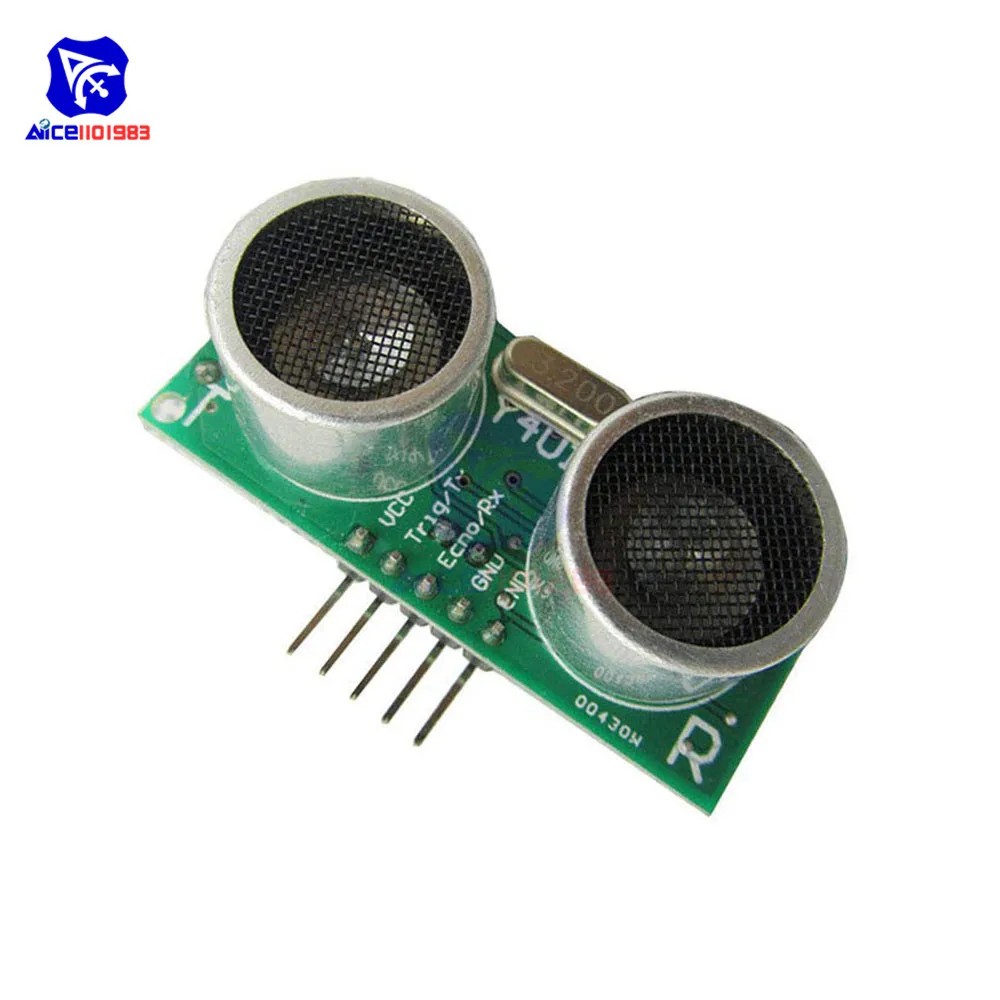

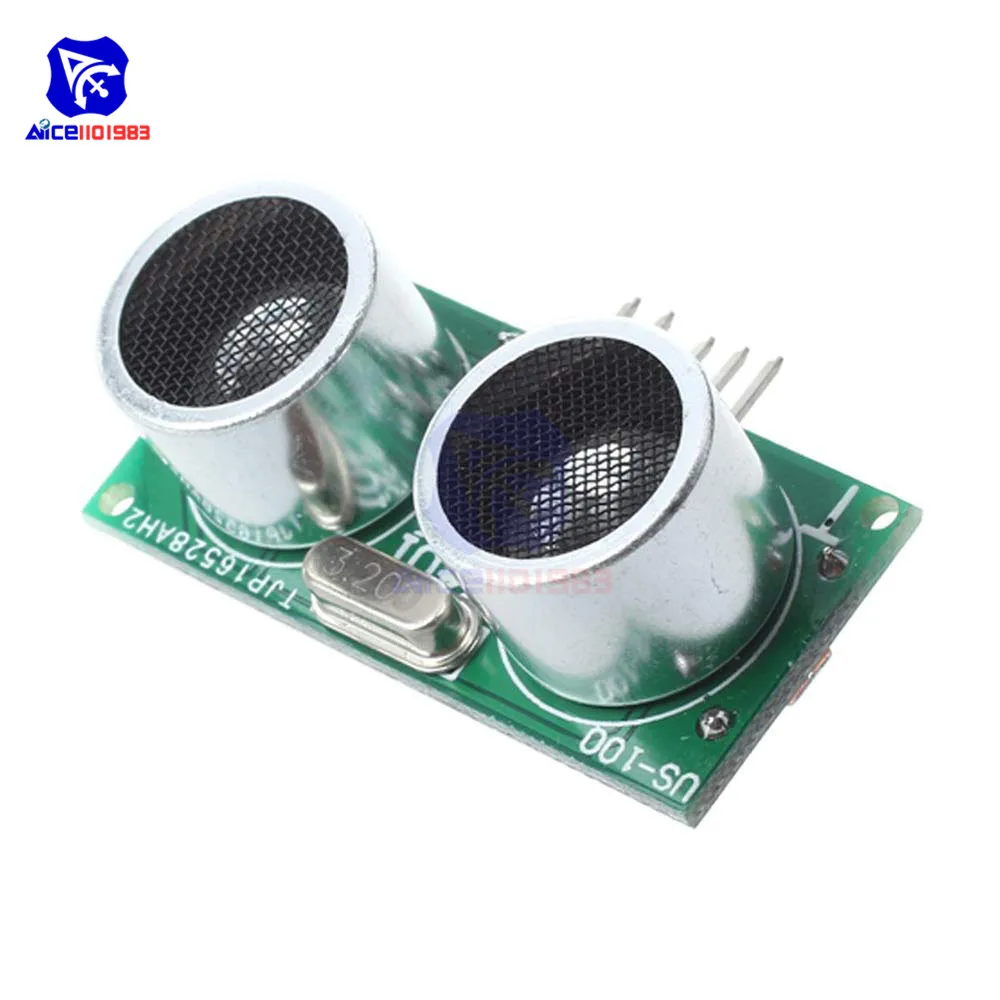

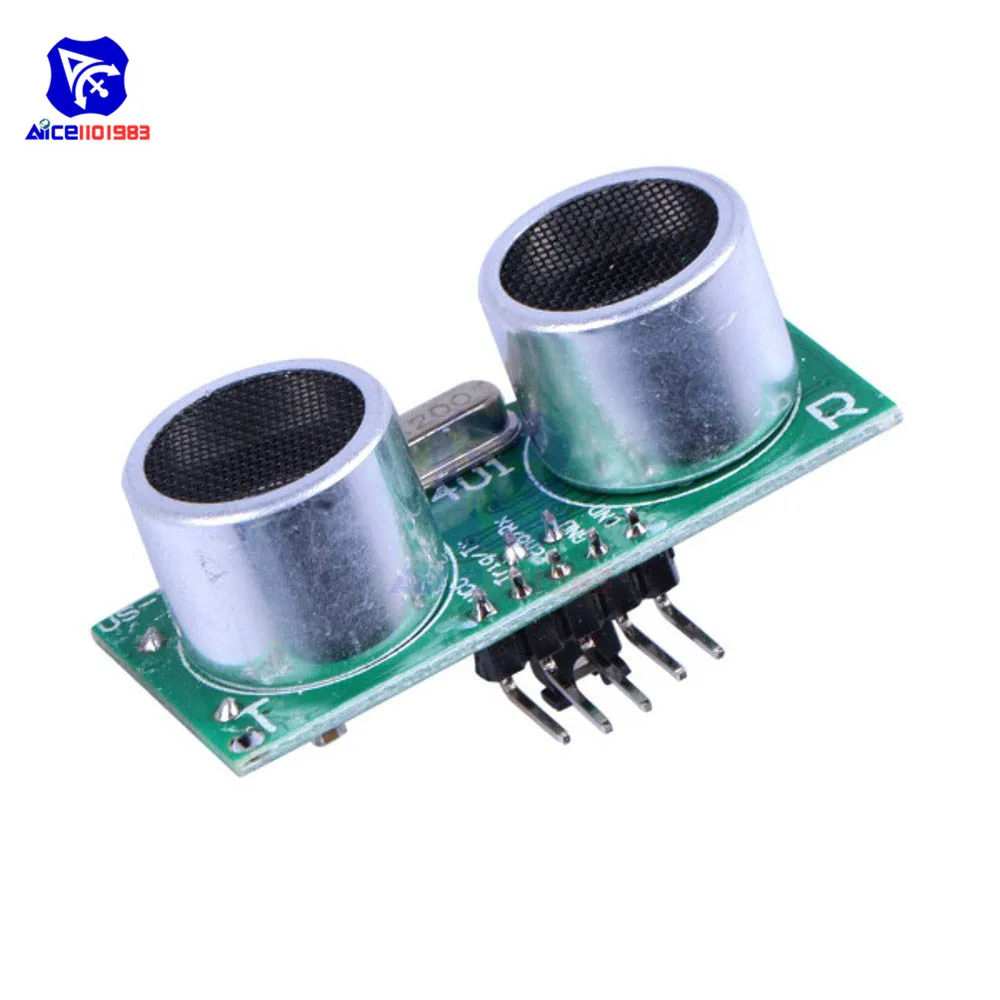

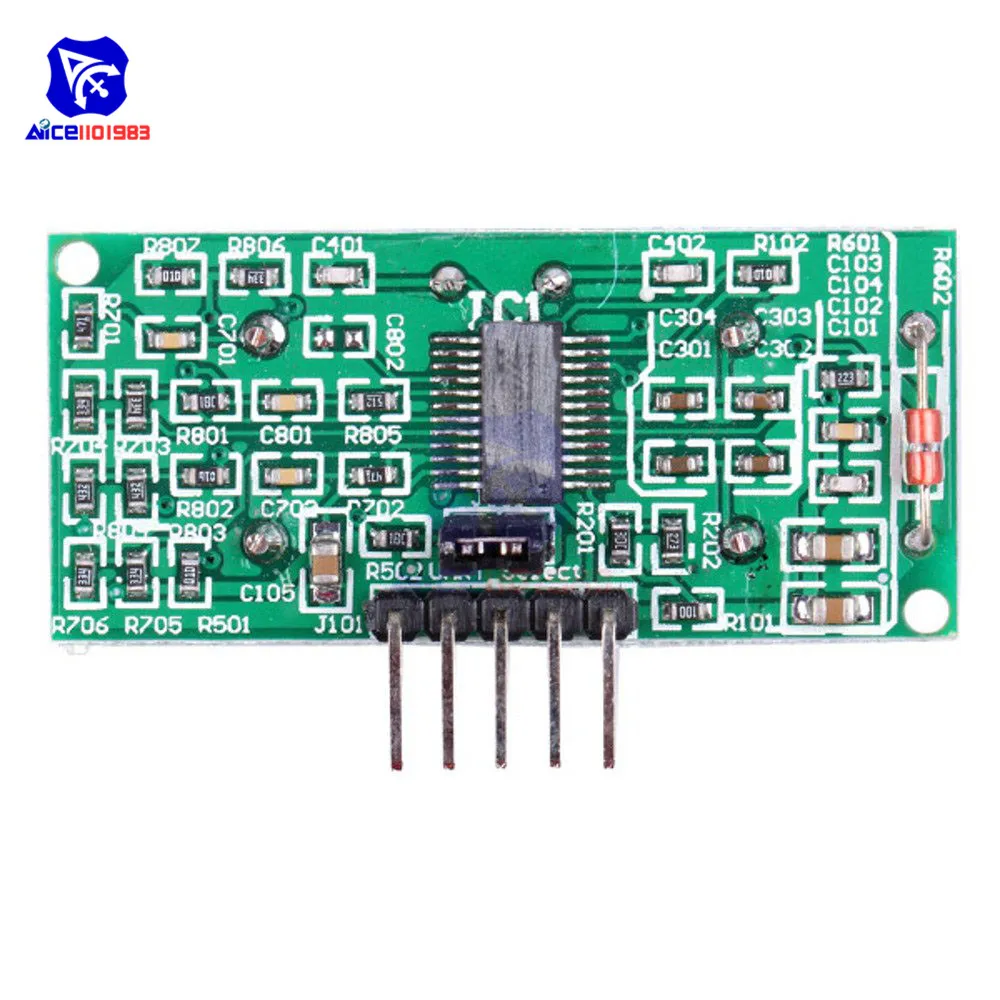

Images du produit
Que pensent les clients du produit
Aucun avis client n’est disponible pour le moment.
Avis personnel
Le module de mesure de distance ultrasonique US-100 pour Arduino est un excellent choix pour les projets nécessitant une mesure précise de la distance. Sa large plage de mesure, sa faible consommation d’énergie et sa stabilité en font un capteur fiable. De plus, sa compatibilité avec Arduino facilite son intégration dans différents projets. Cependant, il est important de noter que ce module ne convient pas aux applications nécessitant des mesures de distance précises au-delà de 4.5 mètres.
FAQ
1. Peut-on utiliser ce module avec d’autres microcontrôleurs que Arduino ?
Oui, ce module peut être utilisé avec d’autres microcontrôleurs compatibles avec la communication série.
2. Fournit-il des mesures précises de distance ?
Oui, ce module offre une précision de mesure de 0.3 cm + 1%, ce qui le rend adapté à de nombreuses applications.
3. Faut-il réaliser un calibrage du capteur de température ?
Le module est livré avec un calibrage de capteur de température intégré, il n’est donc pas nécessaire de réaliser un calibrage supplémentaire.
