Module de mémoire étanche DS3231 AT24C32 IIC Tech – Test et Avis

Blog > Module de mémoire étanche DS3231 AT24C32 IIC Tech – Test et Avis

.
.

Points Clés

  • Le module de mémoire étanche DS3231 AT24C32 IIC Tech est une horloge en temps réel (RTC) I2C extrêmement précise et à faible coût.
  • Il intègre un oscillateur à cristal compensé en température (TCXO) et un cristal pour assurer un chronométrage précis.
  • L’horloge conserve les informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l’année.
  • Il peut fonctionner en format 24 heures ou dans le format 12 heures avec bande/AM/PM.
  • Le module dispose de deux alarmes configurables et d’une sortie d’onde carrée programmable.
  • Il intègre un capteur de température numérique très précis et une puce de mémoire AT24C32 avec une capacité de stockage de 32K.
  • L’interface de bus IIC permet une transmission maximale de 400KHz.
  • Le module peut être alimenté par une batterie rechargeable LIR2032 en cas de panne de courant.

Description du Produit

Le DS3231 est une horloge en temps réel (RTC) I2C extrêmement précise et à faible coût, avec un oscillateur à cristal intégré à compensation de température (TCXO) et un cristal. L’appareil intègre une entrée de batterie, déconnecte l’alimentation principale et maintient un chronométrage précis. L’oscillateur intégré améliore la précision à long terme de l’appareil et réduit le nombre de composants de la ligne de production. Le DS3231 est disponible dans les températures ambiantes commerciales et industrielles, en utilisant un boîtier 16 broches 300mil SO. RTC conserve les informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l’année. Moins de 31 jours du mois, la date de fin sera automatiquement ajustée, y compris les corrections pour l’année bissextile. L’horloge fonctionne dans le format 24 heures ou dans le format 12 heures avec bande/AM/PM. Fournit deux alarmes configurables et un calendrier peut être réglé sur une sortie à onde carrée. L’adresse et les données sont transférées en série via un bus bidirectionnel I2C. Un circuit de référence et comparateur de tension compensé en température de précision surveille l’état du VCC pour détecter les pannes de courant, fournir une sortie de réinitialisation et, si nécessaire, passer automatiquement à l’alimentation de secours. En outre, la broche/RST est surveillée comme générant la réinitialisation de P manuellement. Gagnez du temps et ajoutez de haute précision, DS3231 a également quelques autres caractéristiques qui prolongent l’hôte de système des caractéristiques supplémentaires et une gamme des options. L’appareil intègre un capteur de température numérique très précis, via l’interface I2C * pour y accéder (en même temps). Cette précision du capteur de température est de ± 3 °C. Le circuit de commande d’alimentation sur puce peut automatiquement détecter et gérer l’alimentation principale et de secours (c’est-à-dire batterie basse tension) pour basculer entre l’alimentation. Si la panne de courant principale, l’appareil peut continuer à fournir une synchronisation et une température précises, les performances ne sont pas affectées. Lorsque la valeur d’alimentation ou de tension principale revient dans la plage autorisée, la fonction de réinitialisation sur puce peut être utilisée pour redémarrer le microprocesseur du système.

Paramètres du module

  • Taille: 38mm (longueur) * 22mm (W) * 14mm (hauteur)
  • Poids: 8g
  • Tension de fonctionnement: 3.3 – 5 .5 V
  • Puces d’horloge: puce d’horloge de haute précision DS3231
  • Précision de l’horloge: plage 0-40 °, précision 2ppm, l’erreur était d’environ 1 minute
  • Calendrier réveil avec deux
  • Sorties programmables à ondes carrées
  • Générateur d’horloge en temps réel pour les secondes, minutes, heures, jour, date, mois et année
  • Capteur de température à 9 puces avec une précision de ± 3 °
  • Puces de mémoire: AT24C32 (capacité de stockage 32K)
  • Interface de bus IIC, la vitesse de transmission maximale de 400KHz (tension de fonctionnement de 5V)
  • Peut être mis en cascade avec d’autres appareils IIC, les adresses 24C32 peuvent être court-circuitées A0/A1/A2 modifier l’adresse par défaut est 0x57
  • Avec batterie rechargeable LIR2032, pour assurer le système après une panne de courant, l’horloge se déplace normalement
  • Emballage: emballage antistatique unique

Liste d’expédition

  • 1. DS3231 module (testé bon emballage antistatique)
  • 2. Un fichier électronique de données (y compris procédures de test pour Arduino, schémas au format PDF, fiche technique)

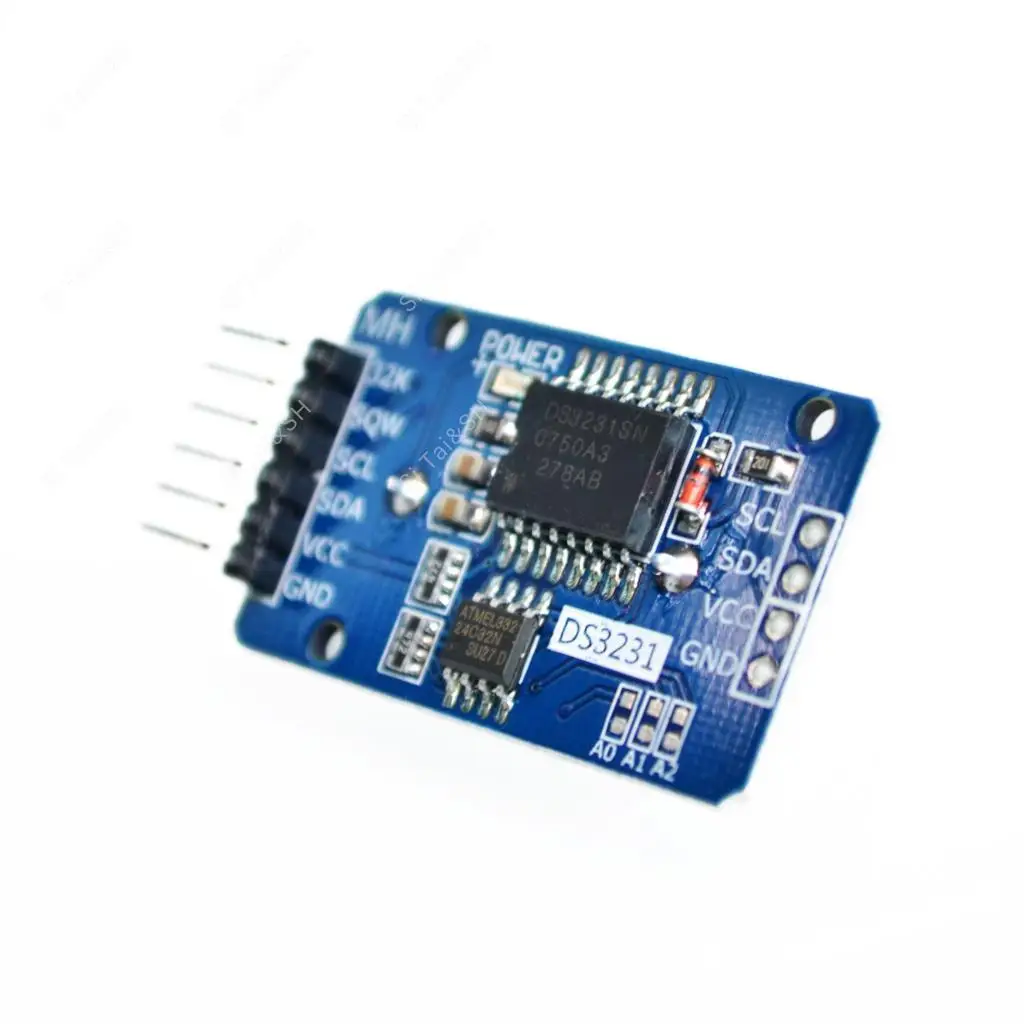

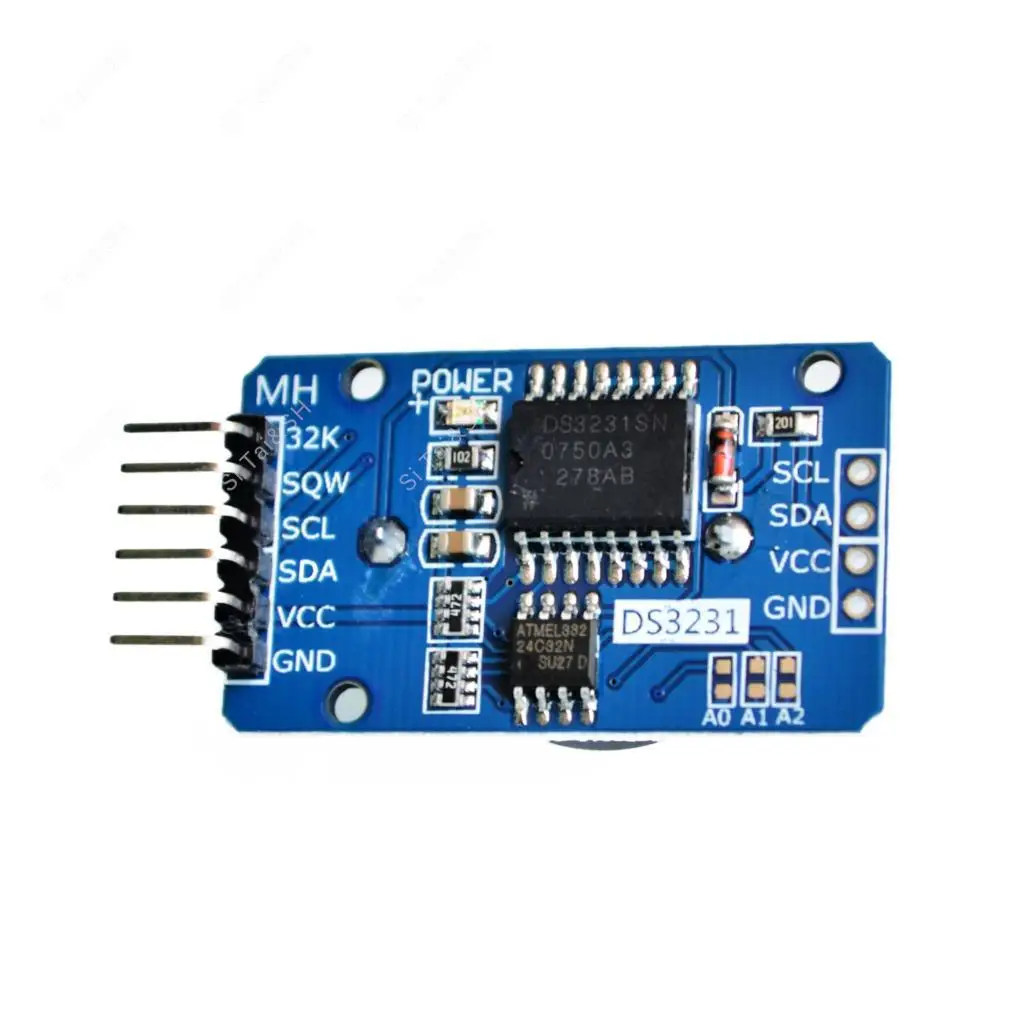

Images du Produit
