Module de convertisseur de tension PWM – Test et Avis

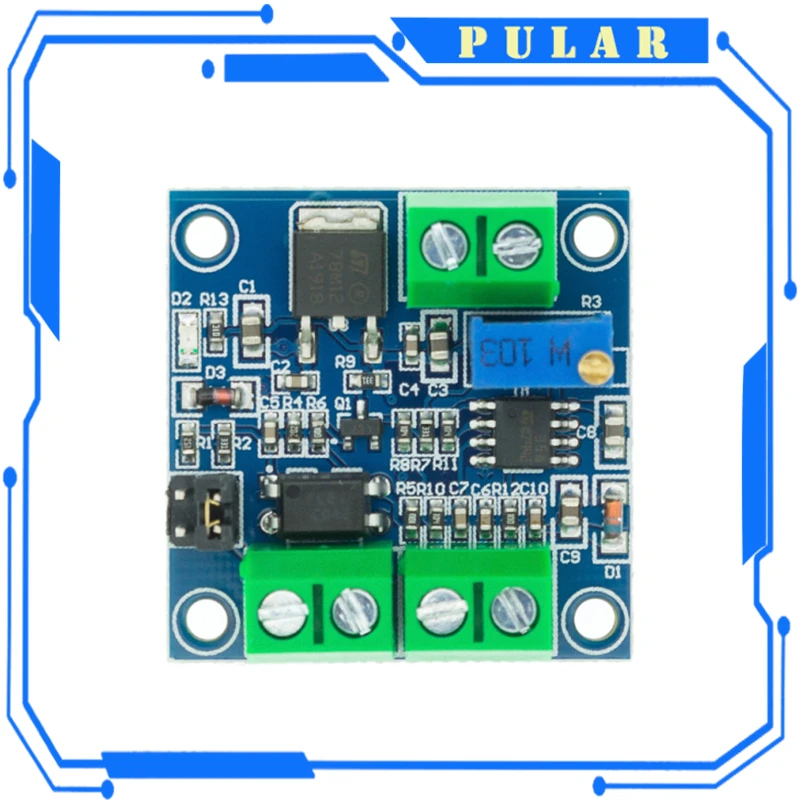

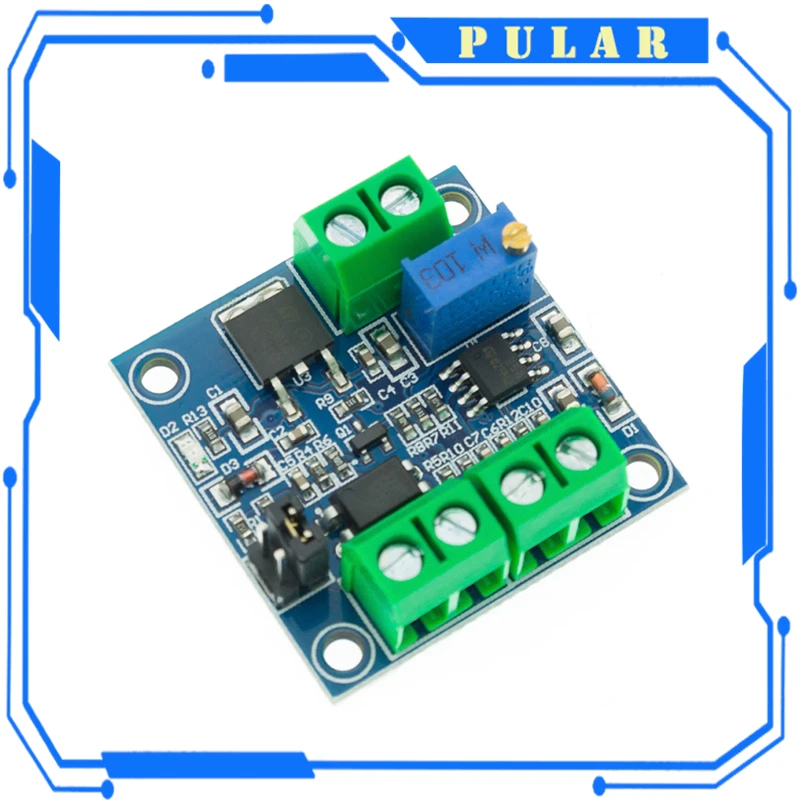

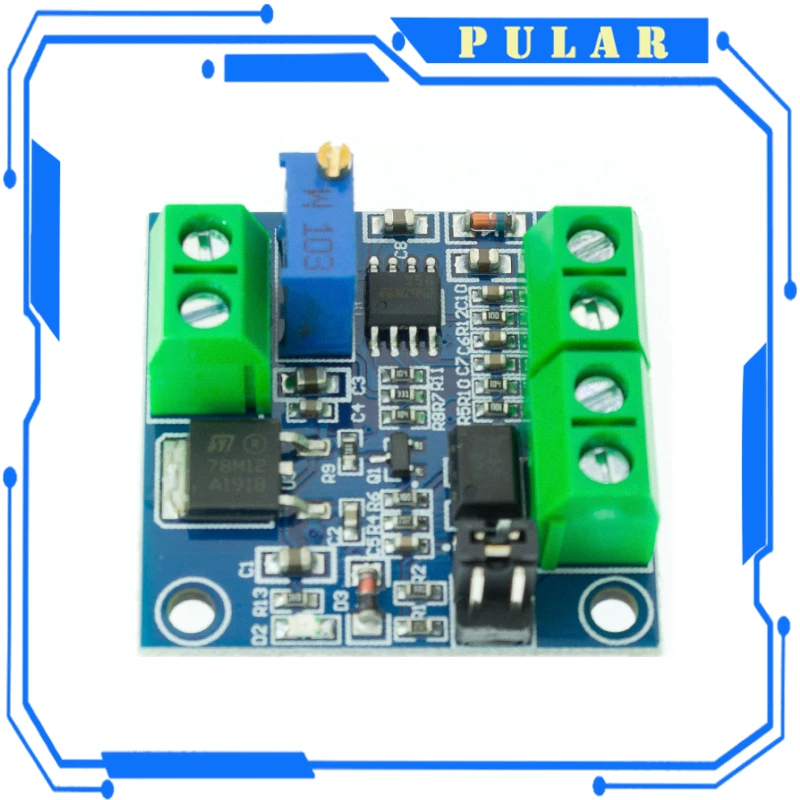

Module de convertisseur de tension PWM à 0%-100% à 0-10V pour PLC MCU

Le module de tension de transfert PWM convertit les signaux numériques PWM en signaux analogiques de 0 à 10V. Il peut être utilisé comme commutation d’interface de signal pour le PLC ou d’autres cartes de commande industrielles. La tension de sortie est régulée en ajustant le rapport cyclique du PWM. Les modules sont de petite taille et faciles à utiliser dans différents endroits.

Caractéristiques

• Technologie intégrée MCU
• Facile à utiliser, réglage fin par potentiomètre
• Sélectionnez la plage de niveau d’entrée du signal PWM via le court-circuit
• Le module est plus petit, facile à transporter et à utiliser

Paramètres

• Tension de travail: DC 12V-30V (>100MA)
• Fréquence du récepteur PWM: 1KHZ-3KHZ
• Plage de niveau d’entrée du signal PWM: de 4.5V à 10V
• Plage de conversion: 0%-100% PWM à 0-10V
• Erreur admissible: 5%

Interface matérielle

• VCC: DC 12V-30V
• GND: Ground
• PWM: Positif du signal d’entrée
• GND: Négatif du signal d’entrée
• VOUT: Tension de sortie 0-10V
• GND: Tension de sortie Terre

Instructions de fonctionnement

Après la mise sous tension, sans signal d’entrée, la sortie est 0V, donc seule l’entrée peut sortir. La première fois que l’appareil est sous tension, il est préférable d’effectuer un débogage d’étalonnage : saisissez un signal de rapport de service de 50% sur PWM/GND et ajustez le capuchon court d’amplitude relative. La fréquence est de 1KHZ-3KHZ, VOUT et GND mesurés avec un multimètre et il affichera 5V. Ajustez le potentiomètre pour vous assurer d’afficher 5.00V sur le multimètre. Cela va calibrer votre signal d’impulsion à ce module. Lorsque la fréquence change, les correspondances peuvent être décalées et doivent être ré-étalonnées. La tension de sortie peut être ajustée en ajustant le rapport de service. La précision peut être contrôlée en ajustant le potentiomètre.
