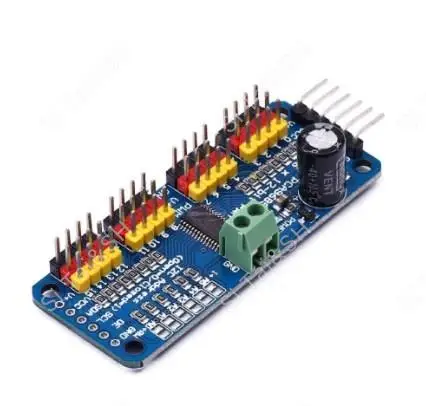

Module de contrôle PWM 16 canaux – Test et Avis
Blog > Pca9685 >
.
.
Points Clés:
| Dimensions | 2.5″ x 1″ x 0.1″ |
| Poids | 5.5 grammes (sans en-têtes ni bornier), 9 grammes (avec 3×4 en-têtes et bornier) |
| Adresse I2C | 0x60-0x80 |
| Bornier d’alimentation | Oui |
| Résolution | 12 bits |
| Fréquence PWM | Jusqu’à environ 1.6 KHz |
| Nombre de sorties | 16 |
| Connecteurs | 3 broches par groupe de 4 |
| Chaînage | Oui, jusqu’à 62 modules |
| Protection contre l’inversion de polarité | Oui |
Caractéristiques:
Dimensions et poids
- Dimensions (sans en-têtes ni bornier) : 2.5″ x 1″ x 0.1″ (62.5mm x 25.4mm x 3mm)
- Poids (sans en-têtes ni bornier) : 5.5 grammes
- Poids (avec 3×4 en-têtes et bornier) : 9 grammes
Adresse I2C et bornier d’alimentation
- Cette carte/puce utilise l’adresse I2C 7 bits entre 0x60-0x80, sélectionnable avec des cavaliers
- Bornier pour l’entrée d’alimentation (ou vous pouvez utiliser les ruptures de 0.1″ sur le côté)
- Protection contre l’inversion de polarité sur l’entrée du bornier
Résolution et fréquence PWM
- Résolution : 12 bits pour chaque sortie (pour les servos, cela signifie une résolution d’environ 4us à un taux de mise à jour de
