Module DC-DC boost amélioré avec affichage numérique – Test et Avis

.
.

Points Clés

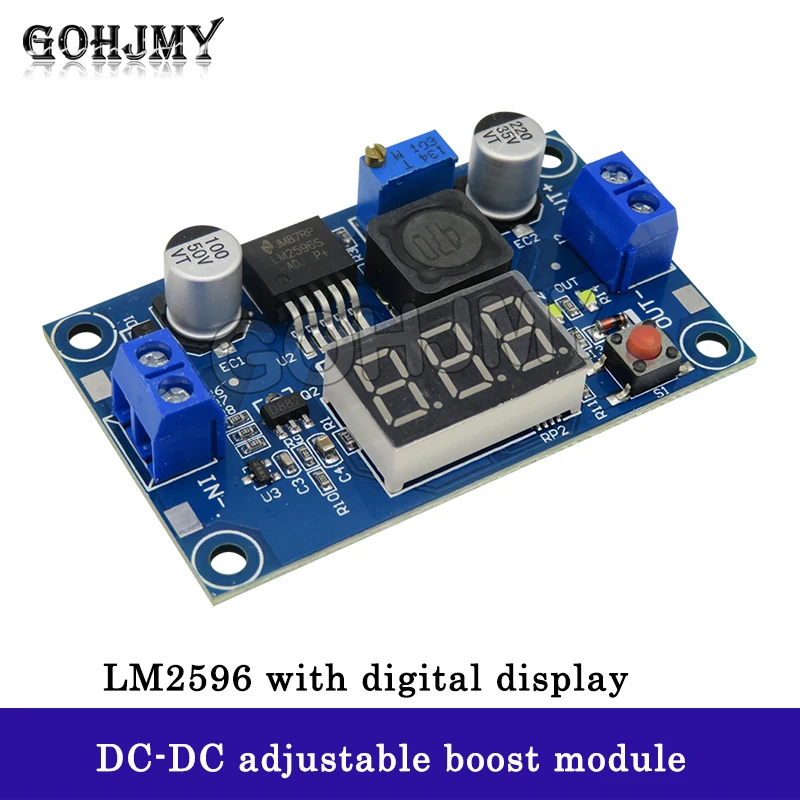

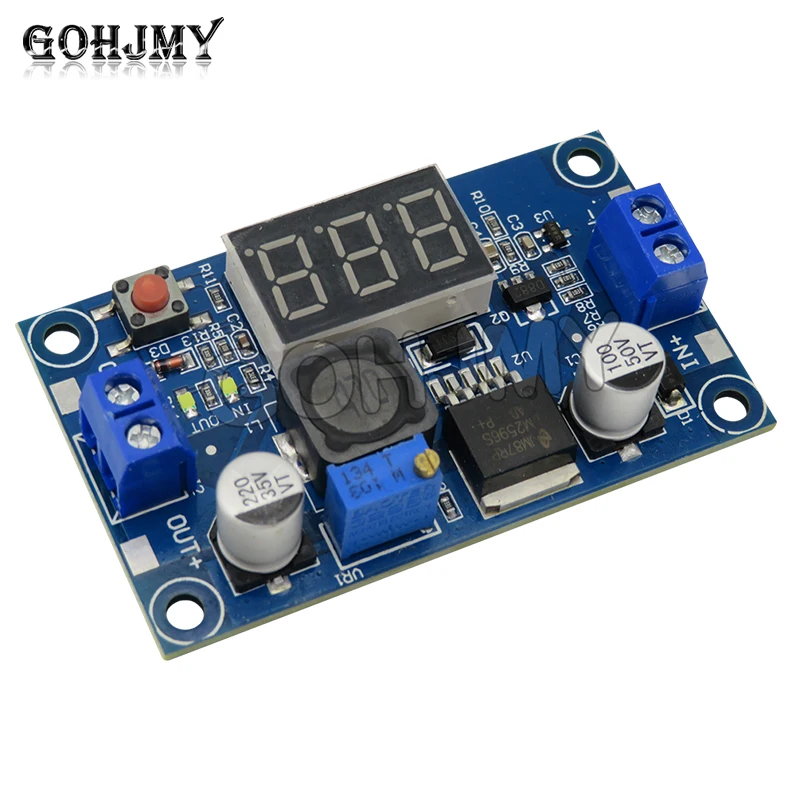

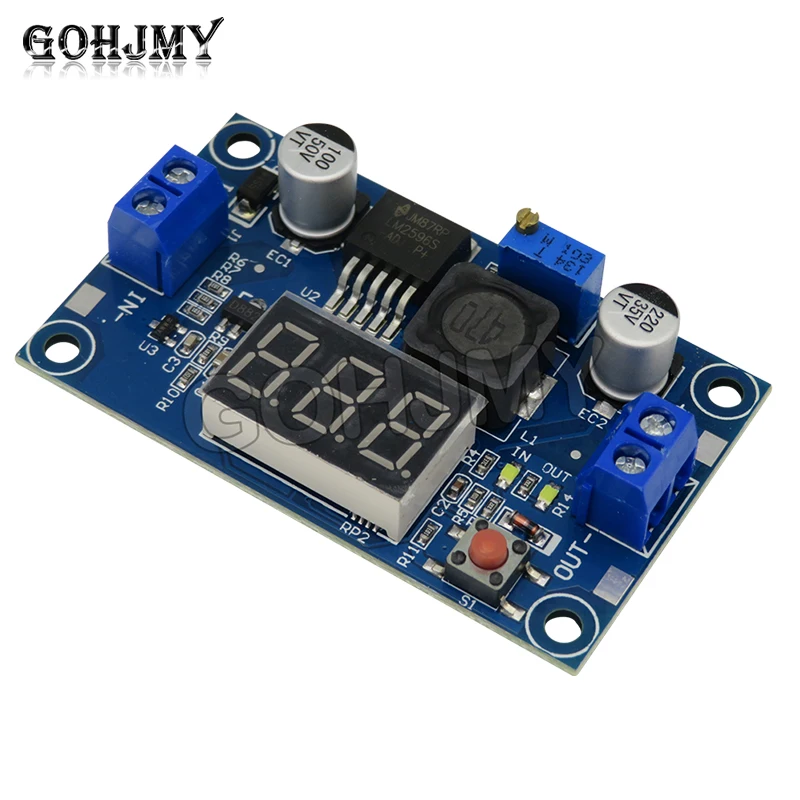

Description du Produit

Avantages de la version améliorée:

Adoptant une référence interne de haute précision et une résistance d’échantillonnage de tension partielle avec une
dérive de basse température d’un millième, le logiciel effectue un traitement de filtrage multiple, améliorant
considérablement la précision de la tension collectée.

Description de fonction clé:

Chaque fois que la touche est pressée, la tension affichée sur le tube Nixie commute entre les tensions d’entrée et de
sortie. En même temps, la LED d’entrée et l’indicateur de sortie LED sur la carte sont également commutés.

Appuyez sur la touche pendant 2 secondes pour éteindre le tube Nixie.

Description de paramètre:

La tension d’entrée ultra large est de 3V ~ 32V (l’élévation de tension inférieure à 5V fonctionne normalement, mais
le tube Nixie ne fonctionne pas), et la meilleure plage de tension de travail est de 5 ~ 32V.

Tension de sortie ultra large de 5V ~ 40V.

Transistor de commutation MOSFET à haute efficacité 4A intégré, atteignant une efficacité de 94%; (courant LM2577
uniquement 3A).

La fréquence de commutation ultra-haute de 400KHz peut obtenir de très bons résultats avec un condensateur de filtre
de petite capacité, avec une ondulation plus petite et un volume plus petit. (LM2577 fréquence seulement 50KHz).

Avec l’indicateur d’affichage d’entrée et l’indicateur d’affichage de sortie, l’indicateur IN s’allume lorsque le tube
Nixie affiche la tension d’entrée et l’indicateur OUT s’allume lorsque le tube Nixie affiche la tension de sortie.

Instructions de câblage:

IN +: Pôle positif d’entrée

IN -: Pôle négatif d’entrée

OUT +: pôle positif de sortie

OUT -: Pôle négatif de sortie

Autres instructions:

XL6009 est un module boost haute performance (BOOST) avec un courant de commutation 4A. Ce module utilise XL6009E1,
une technologie de commutation haute fréquence de deuxième génération, comme puce centrale, avec des performances
dépassant de loin celles du LM2577, une technologie de nouvelle génération. Le module de suralimentation XL6009 a un
coût inférieur et de meilleures performances, et le module LM2577 est sur le point d’être éliminé
progressivement.

• Équipé de bornes de câblage, il peut être facilement utilisé sans fer à souder, et les points de connexion du fil de
  soudure sont conservés.
• Équipé de fonctions de protection contre la surchauffe et les courts-circuits.
• Taille: 65*39*14mm.
• Poids: 24g.

Que Pensent les Clients du Produit

Aucun avis n’est disponible pour le moment. Cependant, en se basant sur la description, le module Boost XL6009
amélioré présente de nombreux avantages, tels qu’une haute précision de la tension collectée, une large plage de
tensions d’entrée, une haute efficacité de conversion et des fonctions de protection intégrées. Cependant, il est
important de noter que le module ne fonctionne pas avec des tensions d’entrée inférieures à 5V et que le tube Nixie
peut être difficile à lire dans des conditions d’éclairage défavorables.

Avis Personnel

D’après la description, le module Boost XL6009 amélioré semble être un choix idéal pour ceux qui ont besoin d’une
tension de sortie supérieure à leur tension d’entrée. Les diverses fonctionnalités, telles que l’indicateur
d’affichage d’entrée et de sortie, ainsi que les fonctions de protection, en font un produit pratique et sûr à
utiliser. De plus, sa taille compacte et son poids léger en font un module facile à intégrer dans diverses
applications. Cependant, il faut garder à l’esprit les limitations du produit, notamment son incompatibilité avec des
tensions d’entrée inférieures à 5V et la lisibilité limitée du tube Nixie dans des conditions d’éclairage défavorables.

FAQ

Q: Quelle est la plage de tensions d’entrée du module Boost XL6009?

R: La plage de tensions d’entrée du module Boost XL6009 va de 3V à 32V.

Q: Quelle est la taille du module Boost XL6009?

R: Le module Boost XL6009 mesure 65mm * 39mm * 14mm (longueur * largeur * hauteur).

Q: Quelle est l’efficacité de conversion du module Boost XL6009?

R
