Module d’alimentation réglable DC-DC ADJ LM2596S. – Test et Avis
Blog > Pam8610 >
.
.
Points Clés
| Propriété du module | Buck sans isolation |
|---|---|
| Mode de rectification | Redresseur non synchrone |
| Tension d’entrée | 3.6V-46V |
| Tension de sortie | 1.25V-35V |
| Courant de sortie | Le courant évalué est 3A |
| Efficacité de conversion | 92% |
| Fréquence de commutation | 65KHz |
| Ondulation de sortie | 30mV (maximum) |
| Régulation de charge | ± 0.5% |
| Régulation de tension | ± 2.5% |
| Température de travail | -40°C à 85°C |
| Dimension | 43mm * 21mm * 14mm (L * l * H) |
Description du produit
Module d’alimentation ADJ LM2596 LM2596S DC-DC module abati eur 5V/12V/24V régulateur de tension réglable 3A
LM2596S DC-DC 3.6-46V 3A module d’alimentation abaisseur de tension réglable Avec protection de connexion inverse Régulateur de tension 5V
LM2596S mise à niveau! Augmentez l’entrée avec la protection de connexion inverse, plus ou moins l’inverse ne brûlerait pas le module, renforcer la qualité de l’inductance, augmenter la durée de vie du produit!
Spécifications:
- Propriété du module: Buck sans isolation
- Mode de rectification: Redresseur non synchrone
- Tension d’entrée: 3.6V-46V
- Tension de sortie: 1.25V-35V
- Courant de sortie: Le courant évalué est 3A
- Efficacité de conversion: 92% (le plus élevé)
- Fréquence de commutation: 65KHz
- Ondulation de sortie: 30mV (maximum)
- Régulation de charge: ± 0.5%
- Régulation de tension: ± 2.5%
- Température de travail: -40 degrés à 85 degrés
- Dimension: 43mm * 21mm * 14mm (L * l * H)
Utilisation du tutoriel:
- Branché sur une alimentation électrique (3-40V)
- Le voyant d’alimentation est allumé, le module fonctionne correctement
- Ajustez le bouton bleu du potentiomètre (généralement dans le sens des aiguilles d’une montre) avec un multimètre surveillant la tension de sortie à la tension désirée

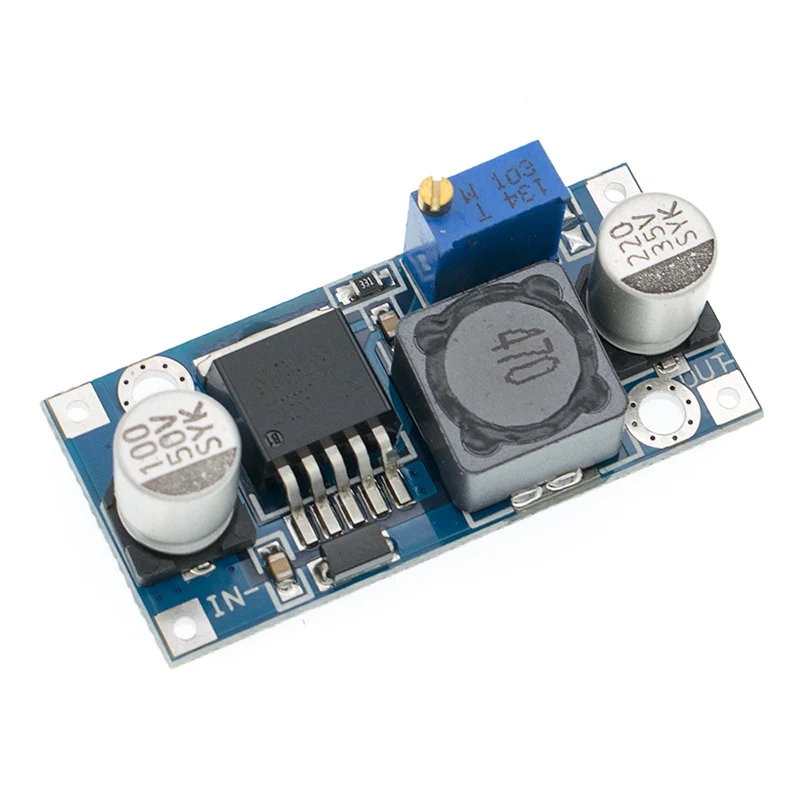

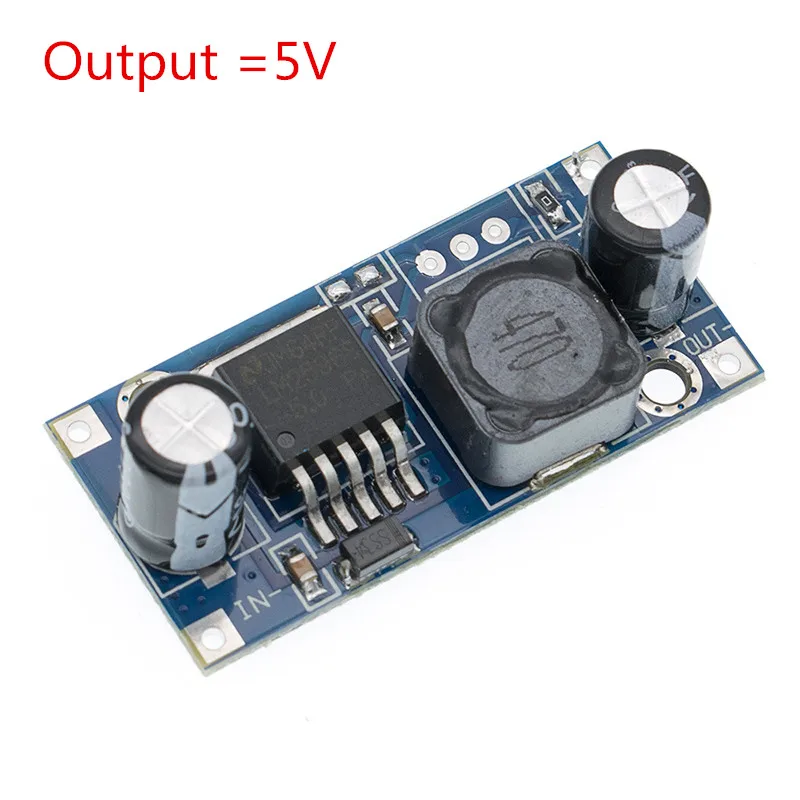

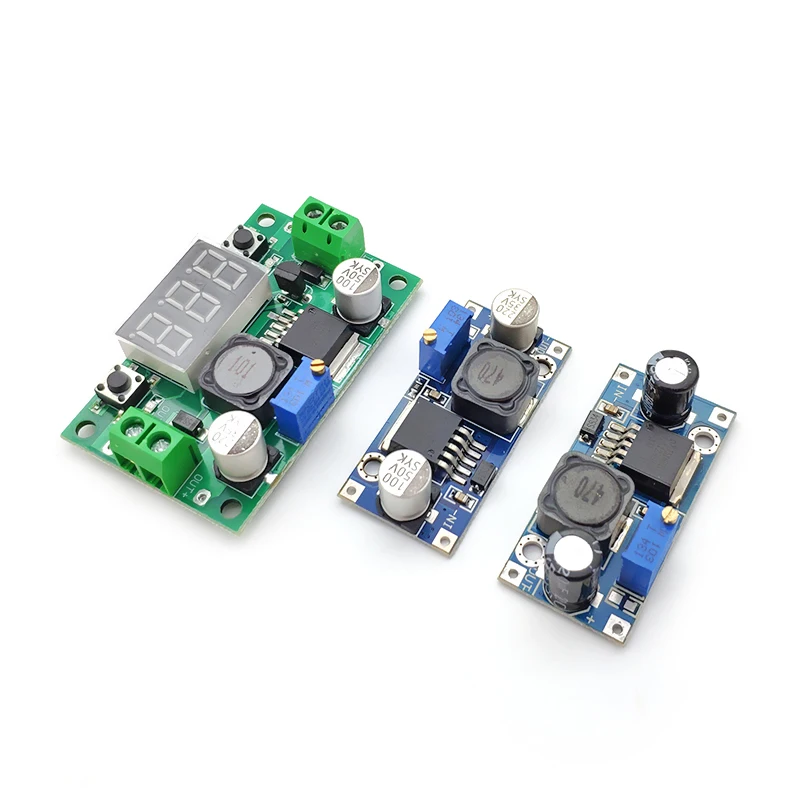

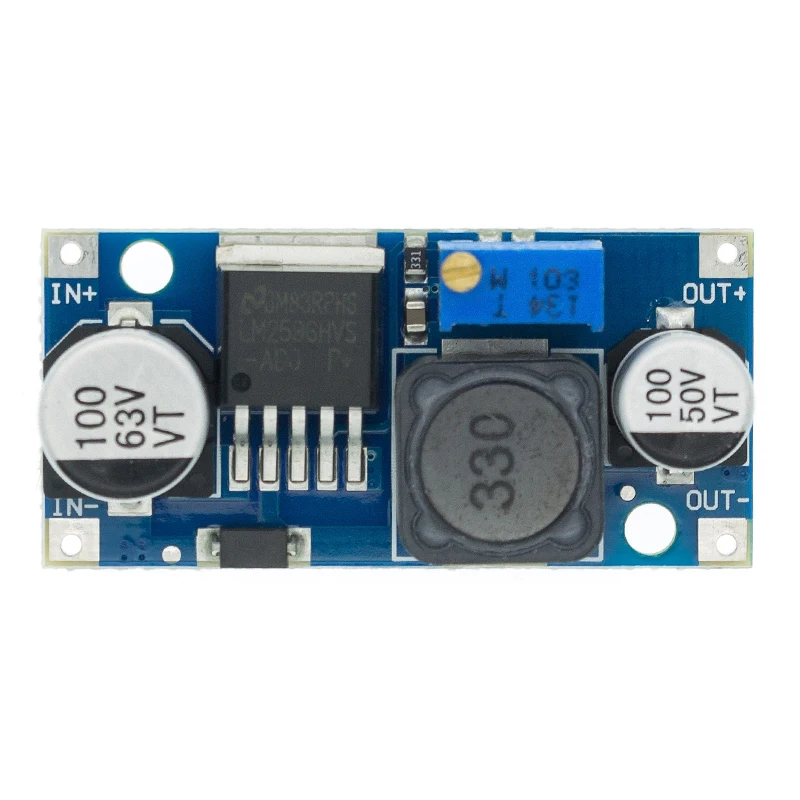

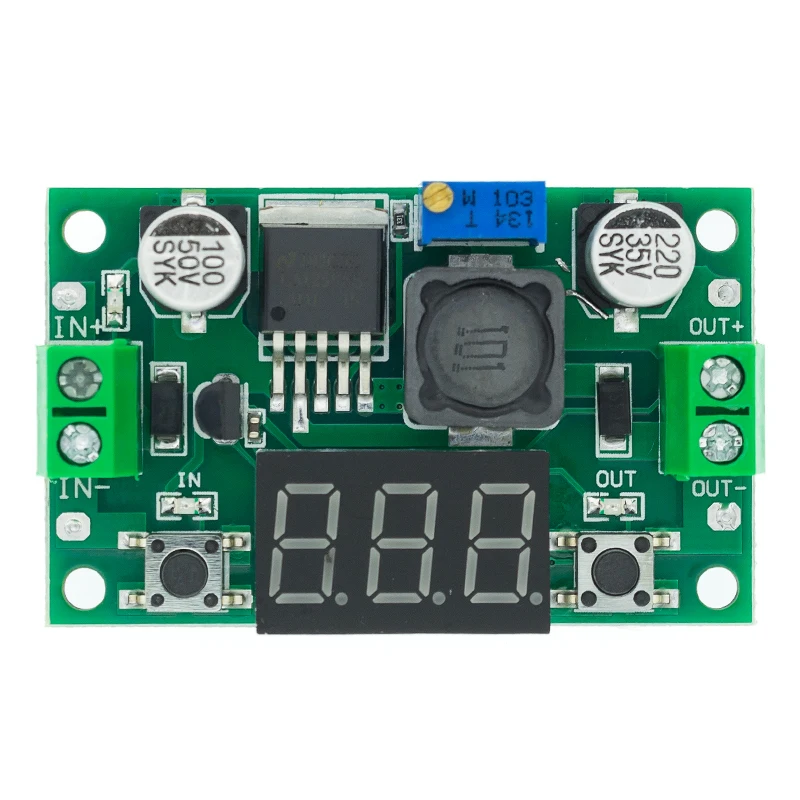

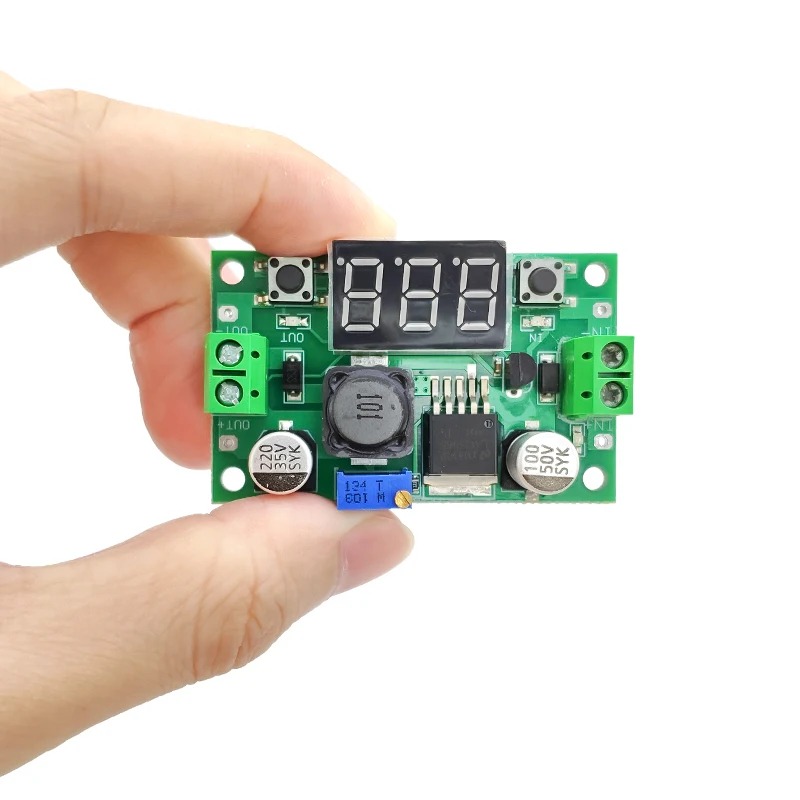

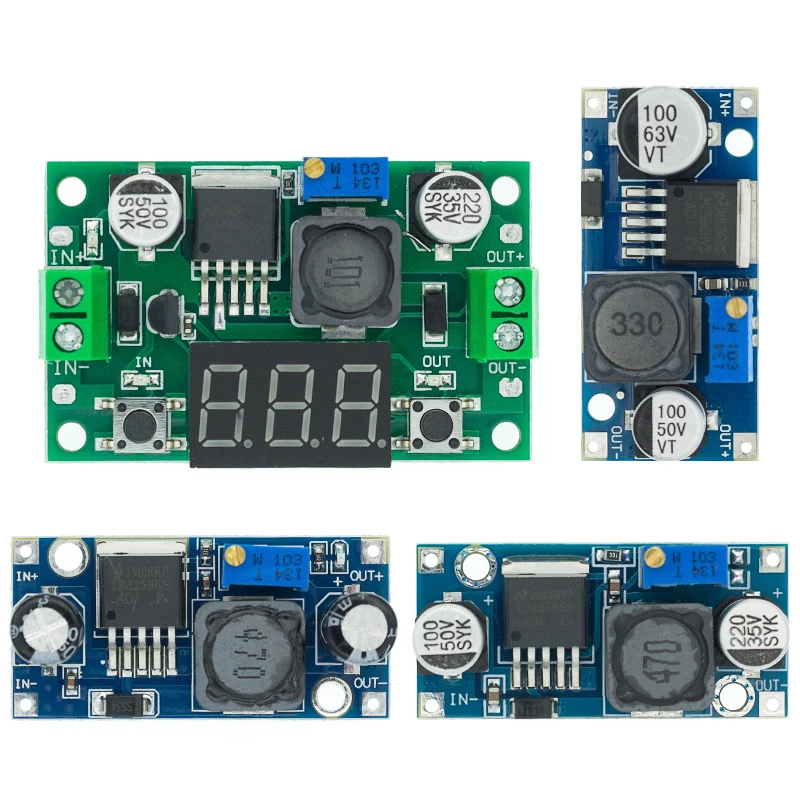

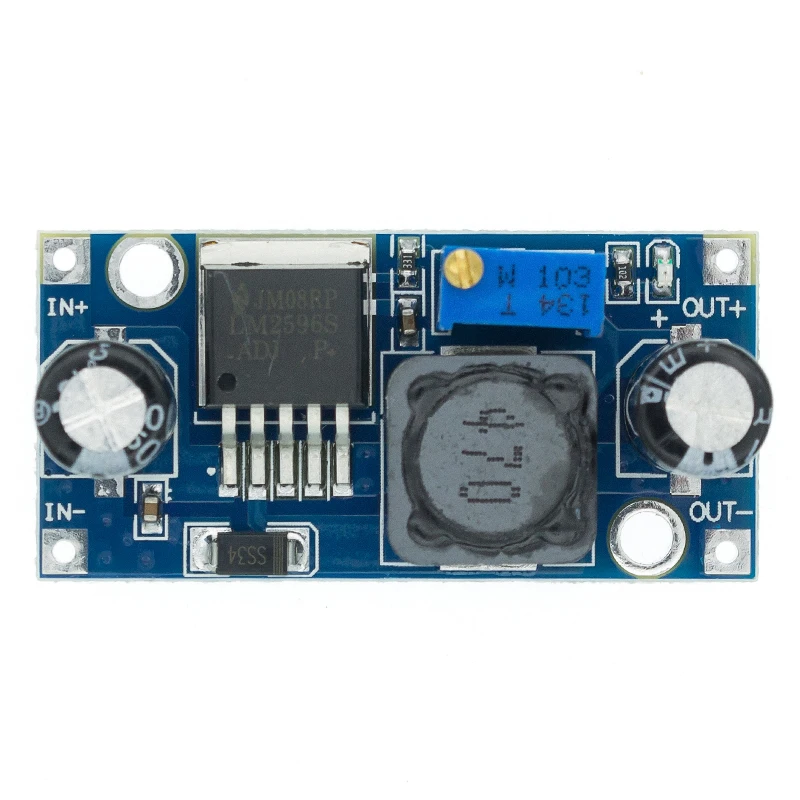

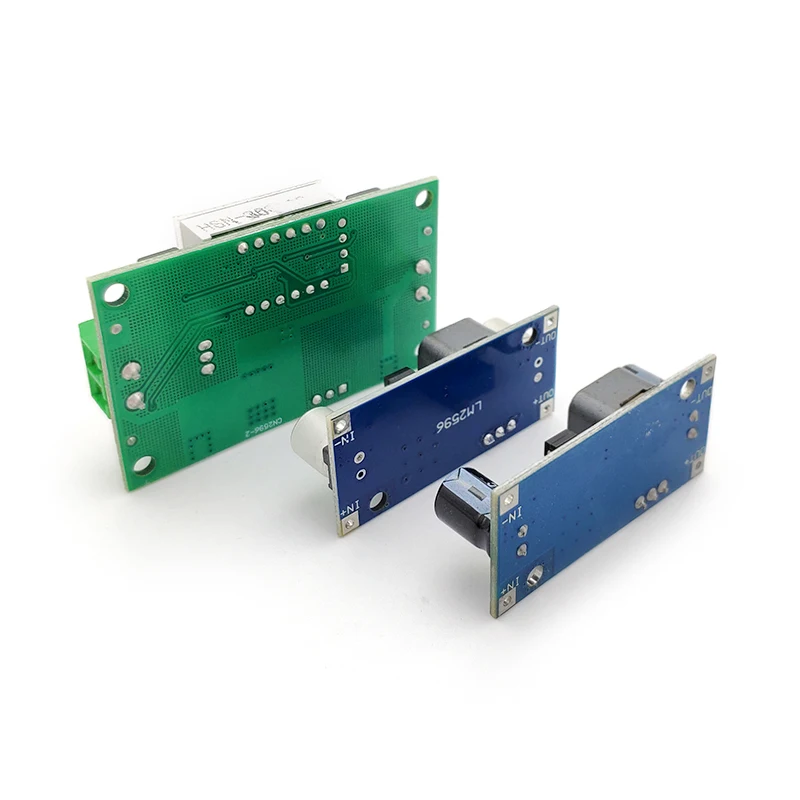

Images du produit:
