Module d’alimentation AC-DC à faible ondulation – Test et Avis

.
.

Points Clés

Description du produit

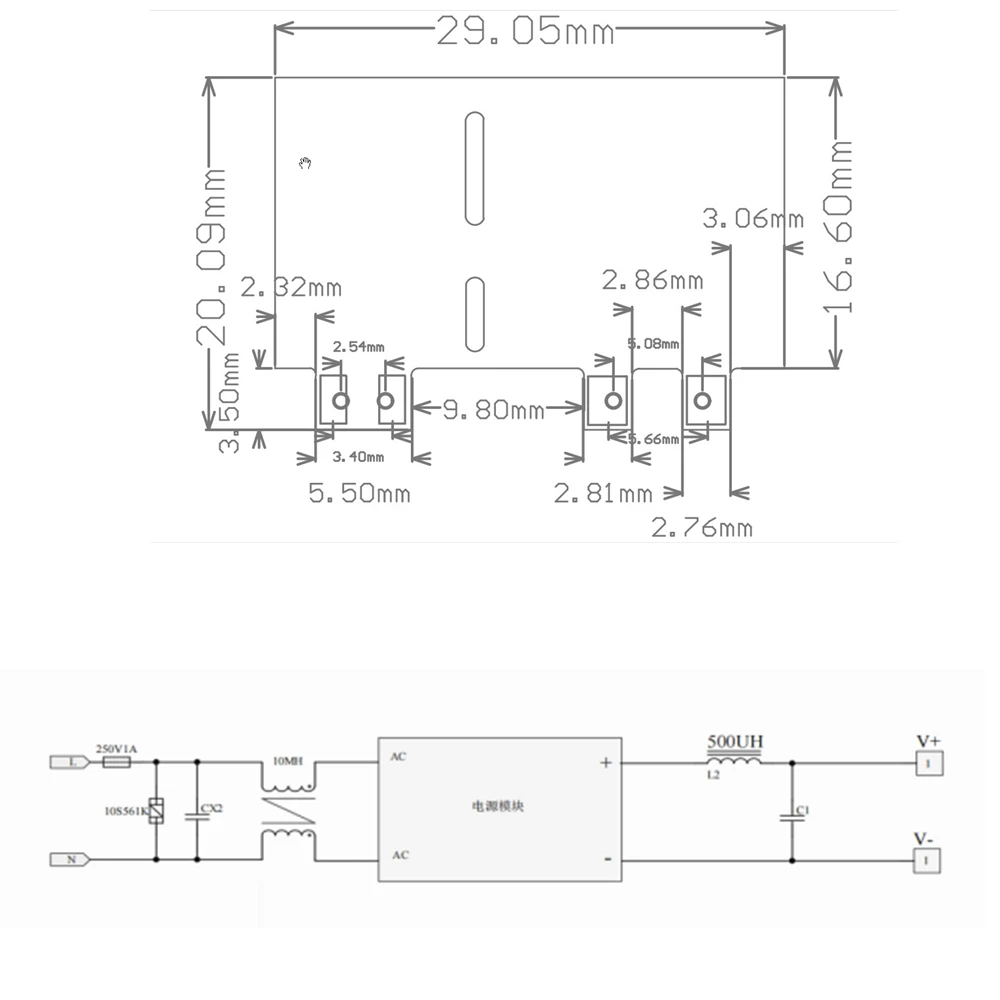

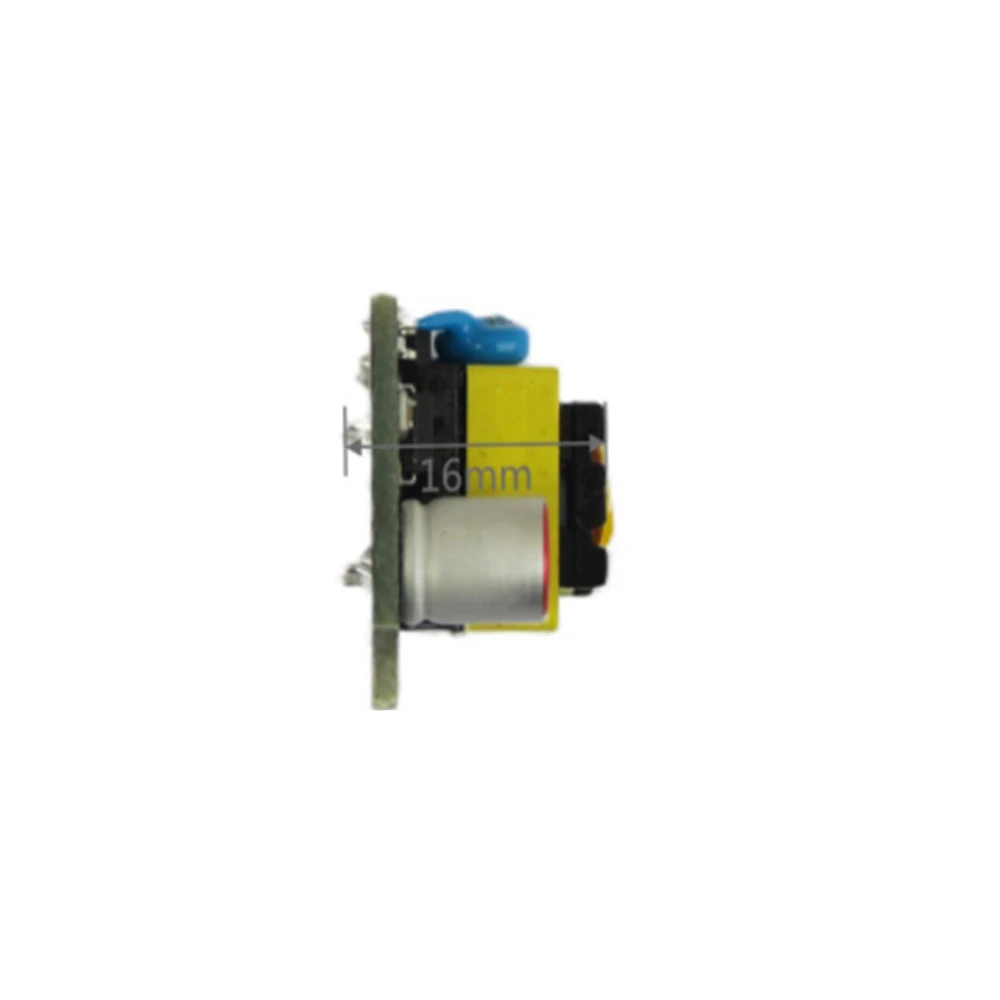

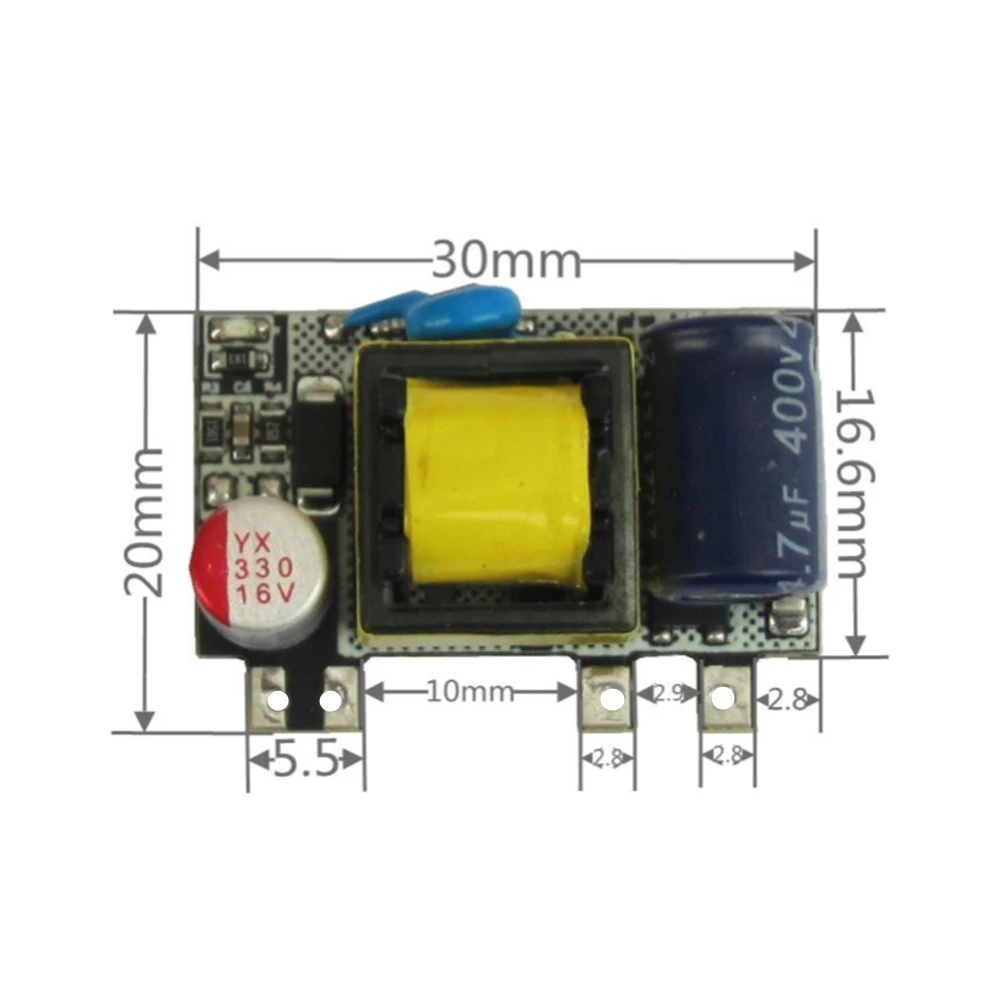

Ce module d’alimentation à découpage est conçu pour fournir une tension de sortie de 3.7V / 4.2V 2000mA / 5V 1700mA / 9V 800mA. Il est doté d’une faible ondulation AC-DC et d’une isolation d’entrée. Le module peut accepter une entrée AC de 85-280V et une entrée DC de 100-380V. Il offre une efficacité de 73% à 78% et une veille à vide de 30mW pour une tension de 5V et de 75mW pour une tension de 12V. La plage de fréquence de ce module est de 50-70 KHz.

Caractéristiques d’entrée

• Entrée AC: AC85-280V
• Entrée DC: DC100-380V
• Plage de fréquence: 50-70 KHz
• Courant d’entrée: 0.06/115VAC 0.03/230VAC
• Courant d’appel: 5A/230VAC (démarrage à froid)
• Efficacité: 73%-78%
• Veille à vide: 5V ≤ 30mW, 12V ≤ 75mW

Caractéristiques de sortie

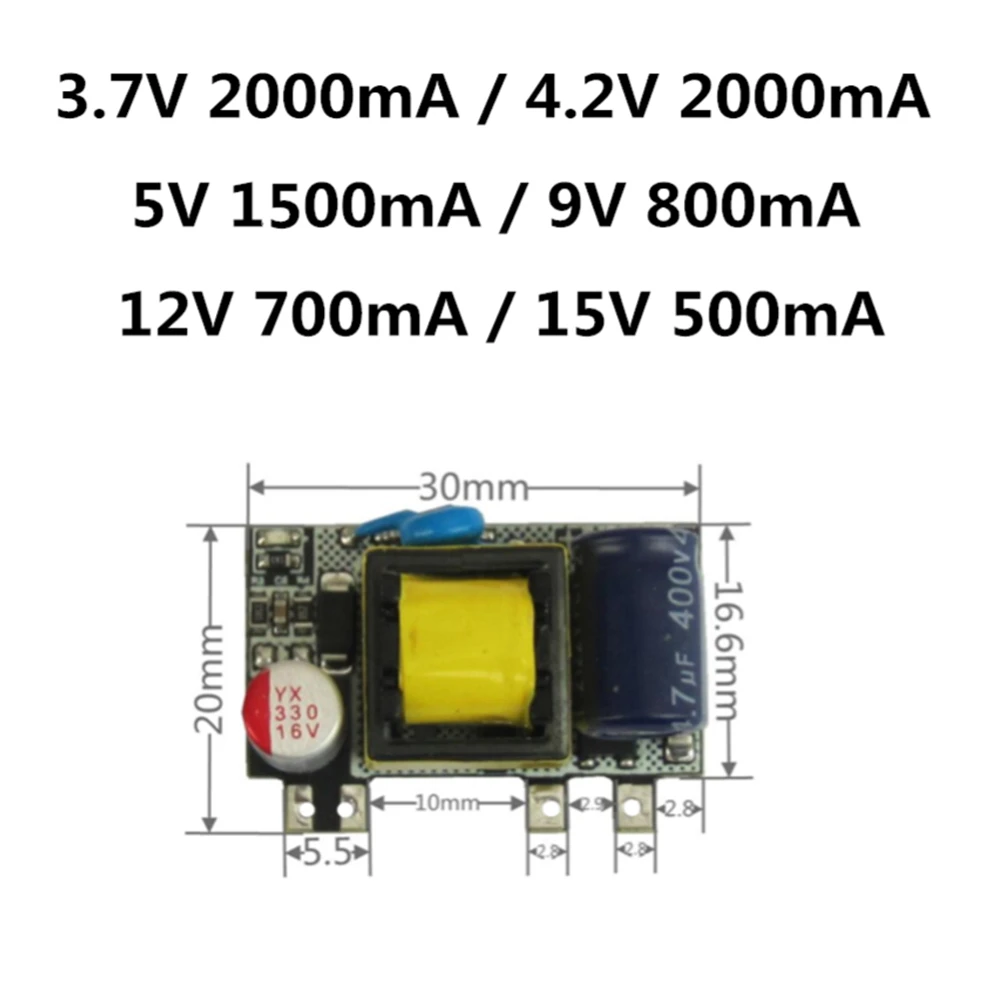

• Tension de sortie: 3.7V / 4.2V 2000mA / 5V 1700mA / 9V 800mA
• Précision de tension de sortie: 5-5.25V, 11.5-12.7V
• Courant nominal: 2000mA, 1700mA, 800mA
• Puissance nominale: 8.5W
• Ondulation et bruit: 0.4% de la tension de sortie (bande passante de 20MHz)
• Régulation linéaire pleine charge: ±1%
• Régulation de charge 10-100%: ±3%
• Temps de montée de démarrage: Pleine charge 836ms
• Temps de maintien: 16ms/115VAC, 50ms/230VAC

Avis des clients

Il n’y a actuellement aucun avis sur ce produit. Cependant, d’après la description, ce module d’alimentation à découpage semble être capable de
