Module ADL5391 : multiplicateur RF 2GHz. – Test et Avis

Blog > Module ADL5391 : multiplicateur RF 2GHz. – Test et Avis

.
.




Points Clés

Description du produitCaractéristiques
Modèle de moduleKV _ 5391
Type de modulemultiplicateur
Tension d’alimentation du modulemultiplicateur symétrique ultra-rapide 5V
Courant d’alimentation du module140mA, fonctionnement normal
10mA, puce de désactivation
Bande passante du module2GHz, couplage Barron recommandé fréquence d’entrée supérieure
Supérieure à 4.5MHz
Impédance d’entrée50 OhMs, couplage Barron
Relation entrée/sortieOUT = a * (x * Y) /1V + Z, peut être superposé z signal

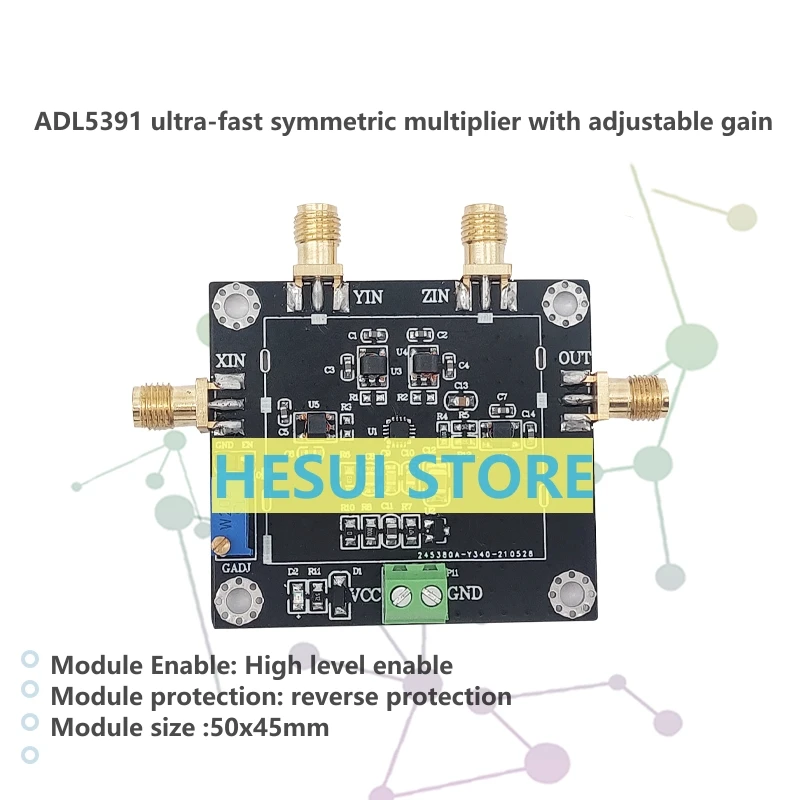

Activation du moduleOui, EN: Activation de haut niveau (pull-up par défaut)
Protection du moduleprotection inverse

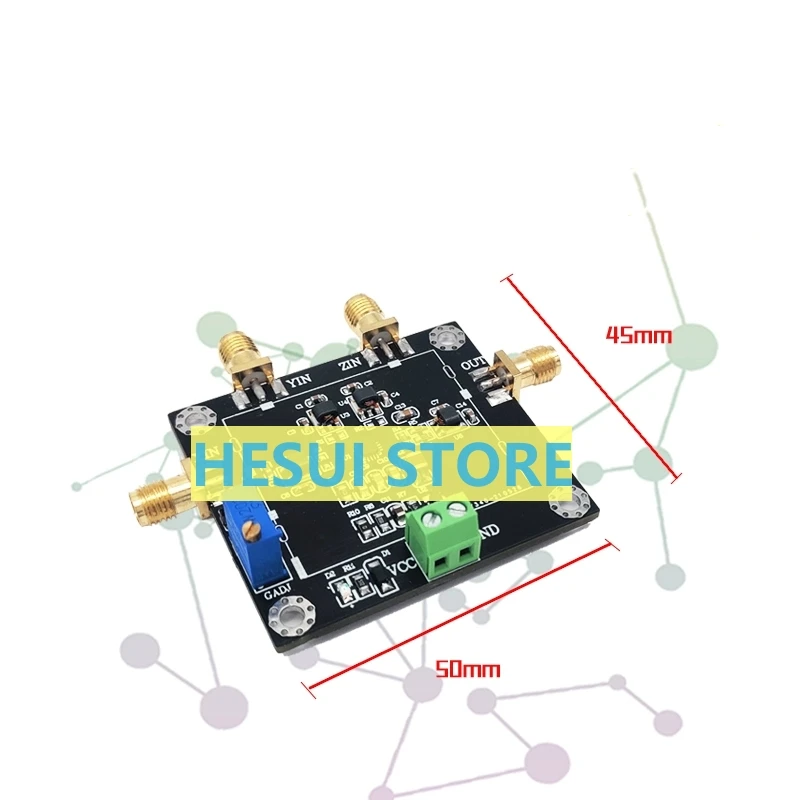

Spécification du module50*45
Bouclier de moduleIl y a un couvercle de bouclier
Caractéristiques du modulemodule simple et compact, interface simple, gain réglable,
Avec indication d’alimentation
Applicationsmultiplication et addition à large bande multiples, haute fréquence
Modulation analogique, antenne adaptative (diversité/réseau phasé), taux carré
Détecteur et vrai détecteur RMS, synthèse précise de la fonction polynomiale

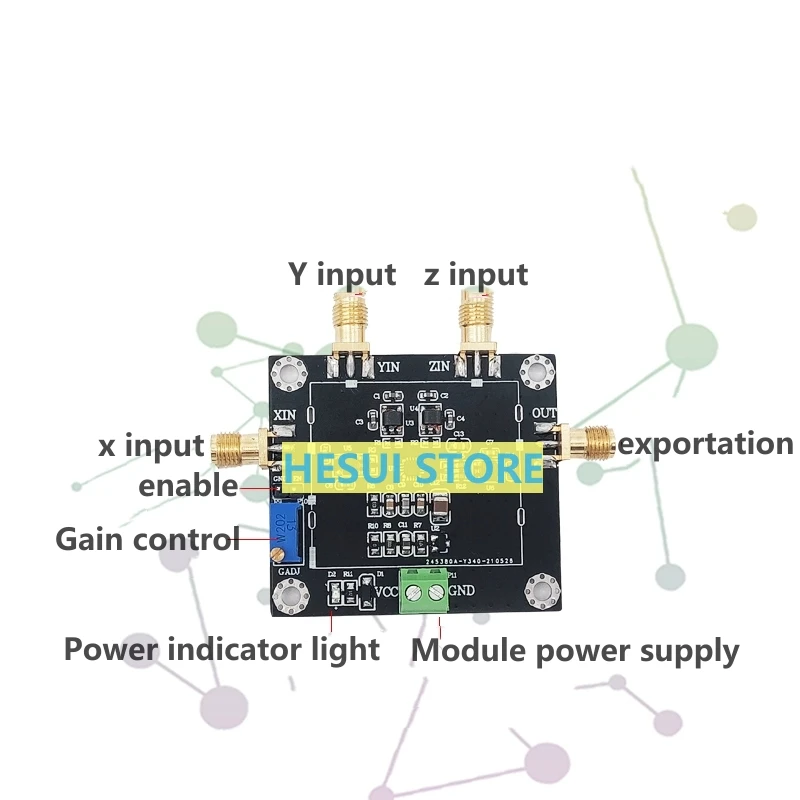

Type d’interface de moduleentrée/sortie de signal SMA

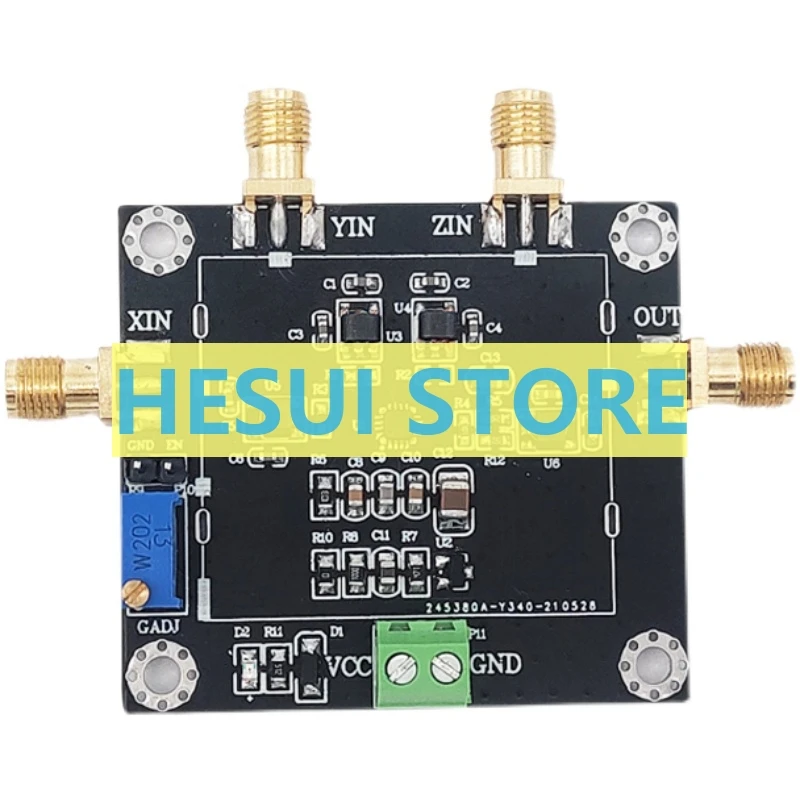

Description du module

L’amélioration la plus significative de l’ADL5391 est l’adoption d’un nouveau type utilisé depuis 1970. La structure traditionnelle utilise un mode courant, transwire noyau, dont les entrées X et Y sont intrinsèquement asymétriques, ce qui entraîne un alignement Les erreurs dans l’amplitude relative et la synchronisation, et les problèmes aux hautes fréquences. Le Le nouveau noyau multiplicateur élimine ces erreurs d’alignement en fournissant un Chemin de signal symétrique pour les entrées X et Y. L’entrée Z permet au signal d’être Appliqué directement à la sortie. Il peut être utilisé pour éliminer le transporteur ou pour appliquer un Tension de décalage statique.

Les interfaces d’entrée X, Y et Z entièrement différentielles fonctionnent dans la plage de tension de ± 2 V Et peut être utilisé en mode asymétrique. L’utilisateur peut appliquer un mode commun à Ces entrées pour faire le VPOS/2 réglé intérieurement aussi bas que la terre. Si ceux-ci Sont couplées AC, leur tension nominale sera VPOS/2. Ces entrées Les interfaces ont toutes une impédance d’entrée de 500 (fréquences jusqu’à environ 700 MHz) et Chute à 50Ω à 2 GHz. L’entrée proportionnelle GADJ peut être utilisée pour affiner La constante proportionnelle à gain unitaire (α). La broche ENBL désactive rapidement le ADL5391 en mode
