Module ADC 24 bits avec détection pesage – Test et Avis
Blog > Tl431 >

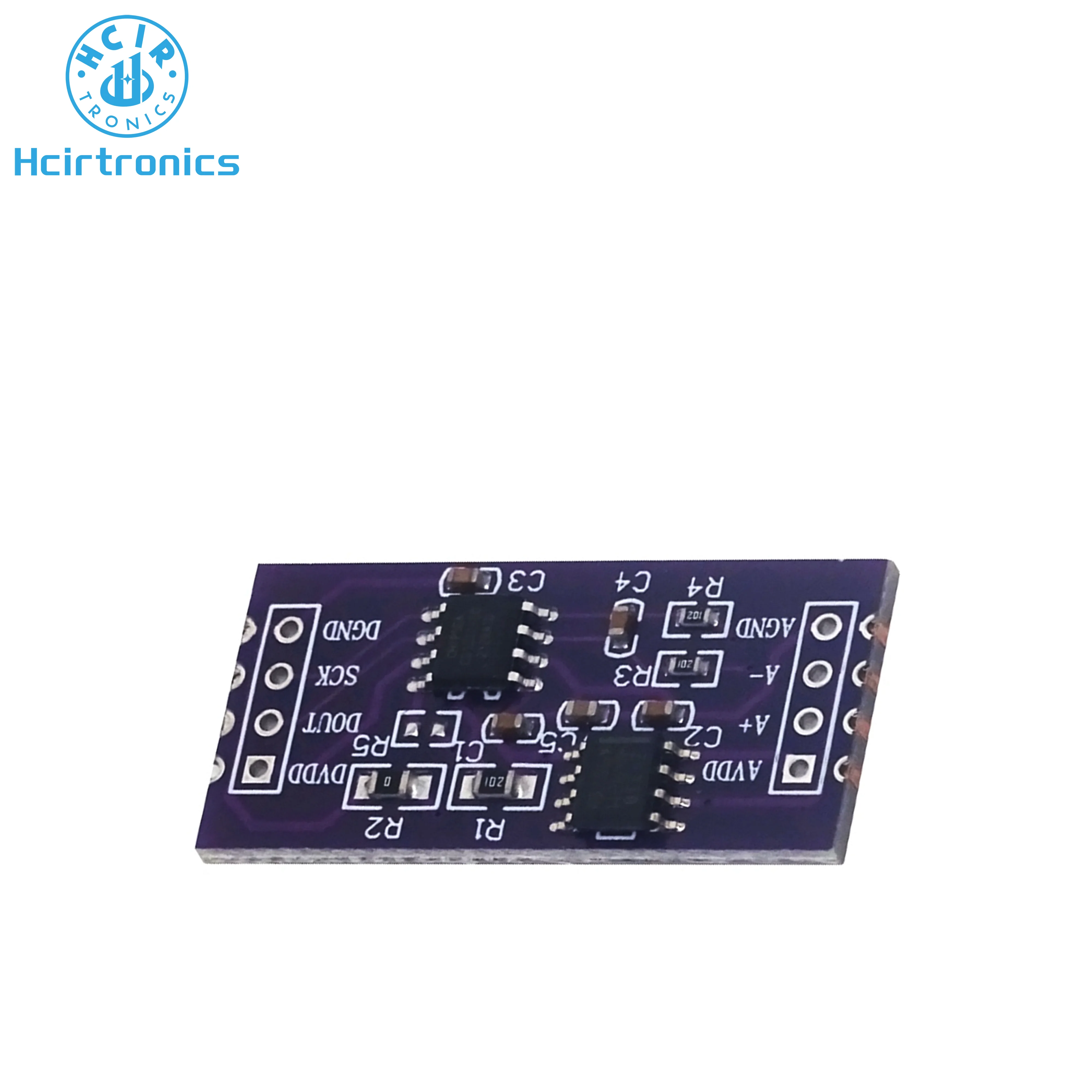

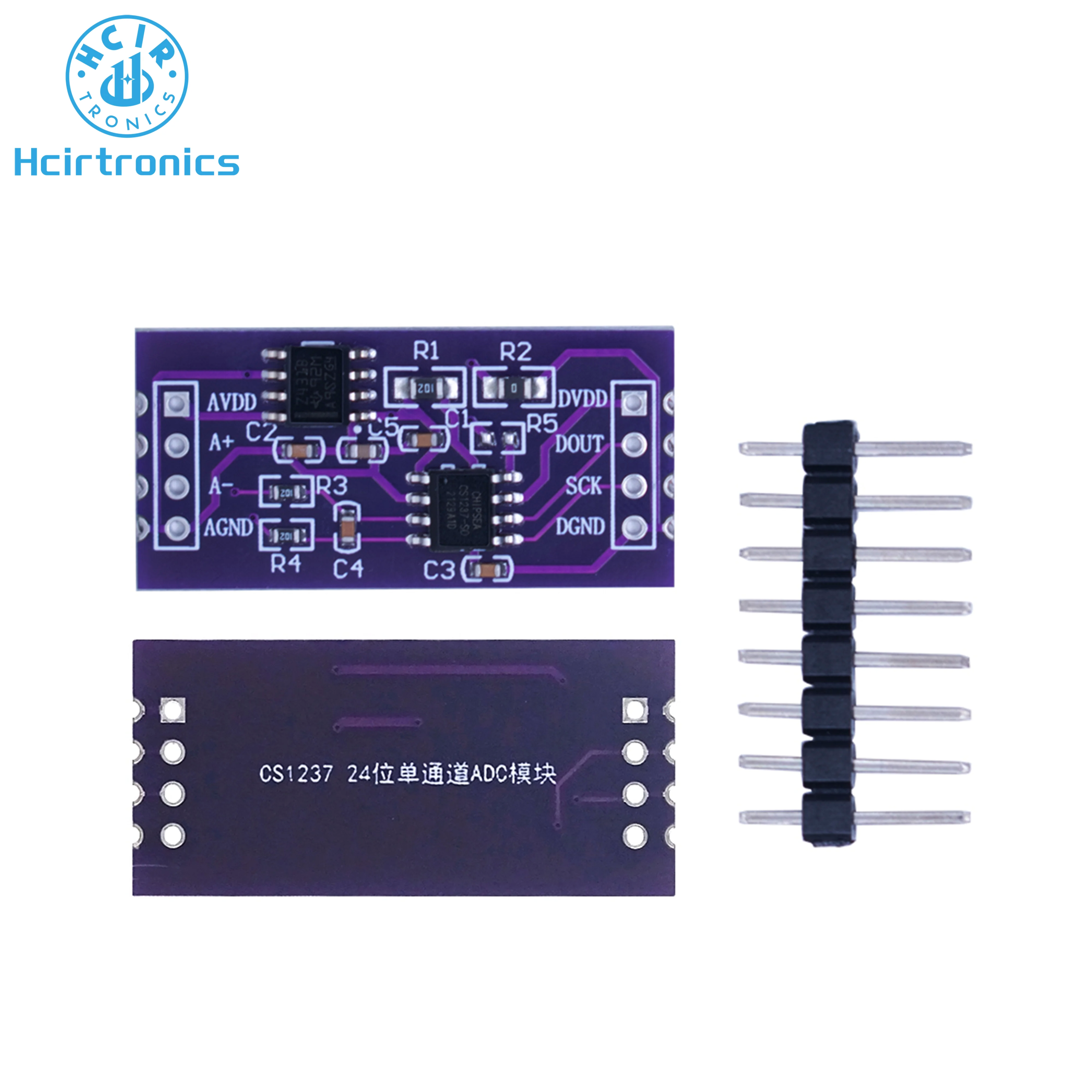

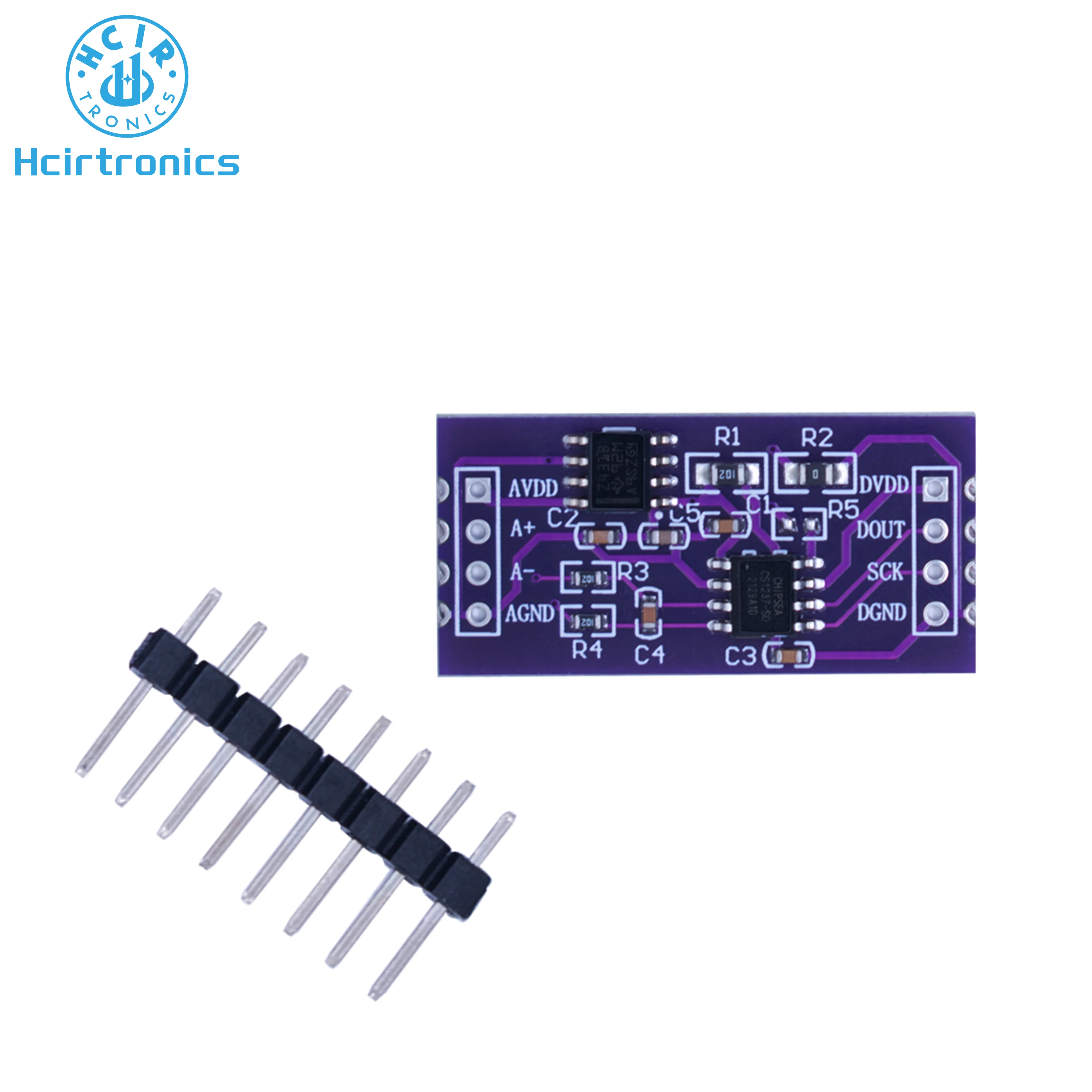

Test et avis sur le Module ADC embarqué CS1237 24 bits
.
.
Points Clés
| Module ADC embarqué CS1237 24 bits | Caractéristiques |
|---|---|
| Puce de référence externe TL431 | Oscillateur à cristal intégré |
| Détection de pesage monocanal 24 bits | Capteur de température intégré |
| Fonction de mise hors tension disponible | |
| Interface SPI à 2 fils | |
| Code sans perte 24 bits | |
| Options d’amplificateur de gain programmable (PGA) | |
| Taux de sortie réglable | |
| Scénarios d’application variés |
Description de fonction de puce
Avec un régulateur de tension externe, la puce TL431 fournit une tension externe (2.5V) pour une source d’excitation plus stable d’un capteur de pression externe.
Fonctions principales et caractéristiques de la puce
Oscillateur à cristal intégré
Le CS1237 est une puce ADC haute précision à faible consommation d’énergie avec un seul canal d’entrée différentiel. Il comprend un capteur de température intégré et un oscillateur de haute précision.
Capteur de température intégré
L’amplificateur de gain programmable (PGA) du CS1237 peut être réglé sur 1, 2, 64 ou 128, la valeur par défaut étant 128.
Fonction de mise hors tension disponible
En mode normal, le taux de sortie de données CS1237 ADC peut être réglé sur 10Hz, 40Hz, 640Hz ou 1.28kHz, la valeur par défaut étant 10Hz.
Interface SPI à 2 fils supportant une vitesse maximale de 1.1MHz
Le MCU peut communiquer avec CS1237 via une interface SPI à 2 fils en utilisant SCLK et DRDY/DOUT pour configurer la sélection du canal, la sélection PGA et la sélection du débit de sortie.
ADC Caractéristiques fonctionnelles
- Code sans perte 24 bits
- Options d’amplificateur de gain programmable (PGA): 1, 2, 64, 128
- Entrée différentielle 24 bits sans perte de code, le nombre effectif de bits (ENOB) est de 20 bits (à 5V) et de 19.5 bits (à 3.3V) lorsque PGA = 128
- Bruit de crête à crête: PGA = 128, 10Hz: 180nV
- Non-linéarité intégrale (INL) est inférieure à 0.0015%
- Options de taux de sortie: 10Hz, 40Hz, 640Hz ou 1.28kHz
- Fonction courte dans la bande
Scénarios d’application de puce
- Contrôle des processus industriels
- Balance électronique
- Analyse chimique liquide/gaz
- Hématomètre
- Convertisseur intelligent
- Équipement portable
Que pensent les clients du produit
Aucun avis client disponible pour le moment.
Avis sur le produit
Le Module ADC embarqué CS1237 24 bits avec puce de référence externe TL431 et détection de pesage monocanal 24 bits offre une haute précision et une faible consommation d’énergie. Sa fonction de mise hors tension et son interface SPI à 2 fils en font un choix polyvalent pour différentes applications.
Cependant, il convient de noter que ce produit nécessite une source d’excitation externe stable pour un fonctionnement optimal et qu’il n’y a pas encore d’avis clients disponibles pour confirmer ses performances.
FAQ
1. Quelle est la résolution de l’ADC du CS1237 ?
Le CS1237 offre une résolution de 24 bits sans perte de code.
2. Quelle est la vitesse maximale de l’interface SPI à 2 fils du CS1237 ?
L’interface SPI à 2 fils du CS1237 supporte une vitesse maximale de 1.1MHz.
3. Quels sont les scénarios d’application recommandés pour ce module ADC ?
Ce module ADC est recommandé pour le contrôle des processus industriels, les balances électroniques, l’analyse chimique liquide/gaz, les hématomètres, les convertisseurs intelligents et les équipements portables.
