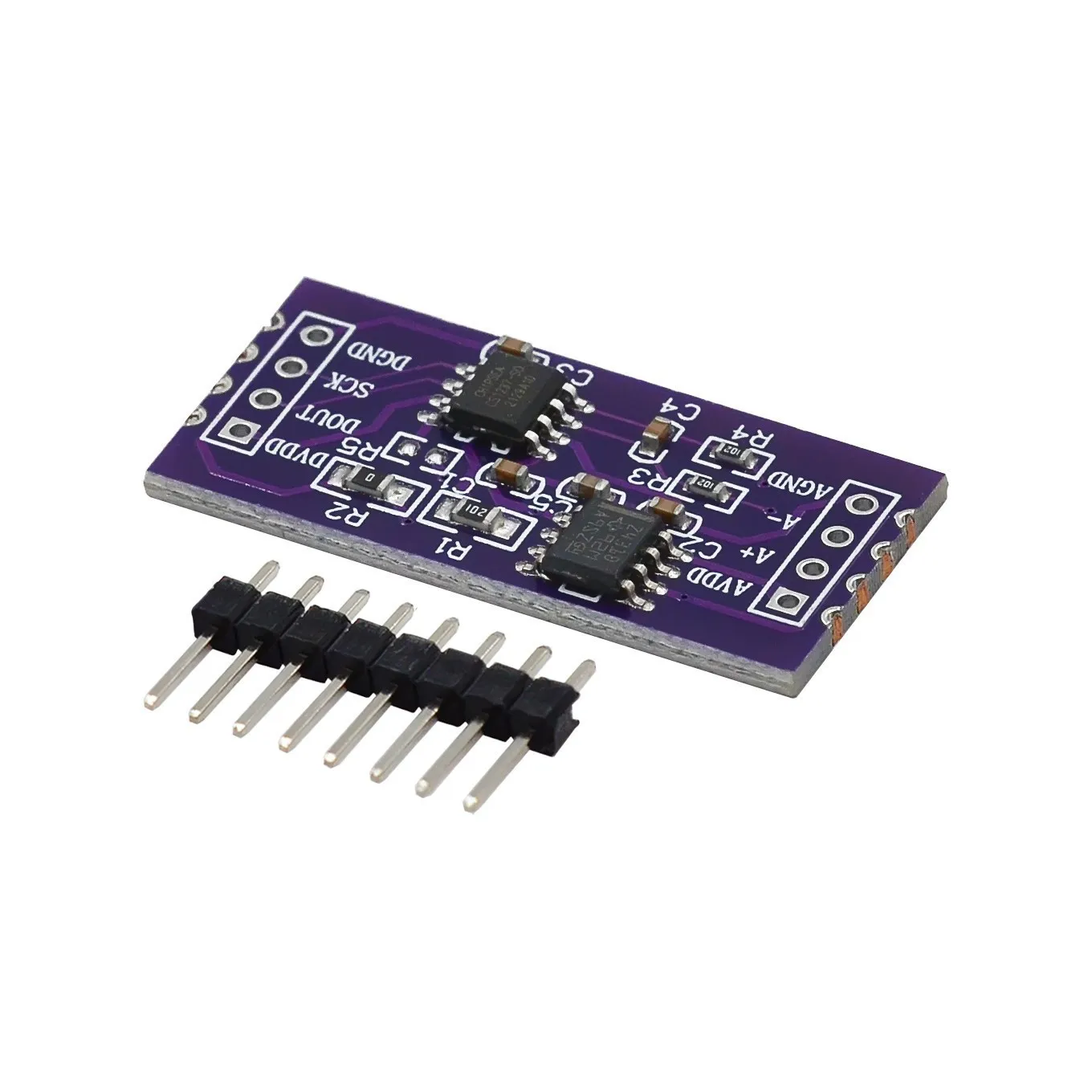

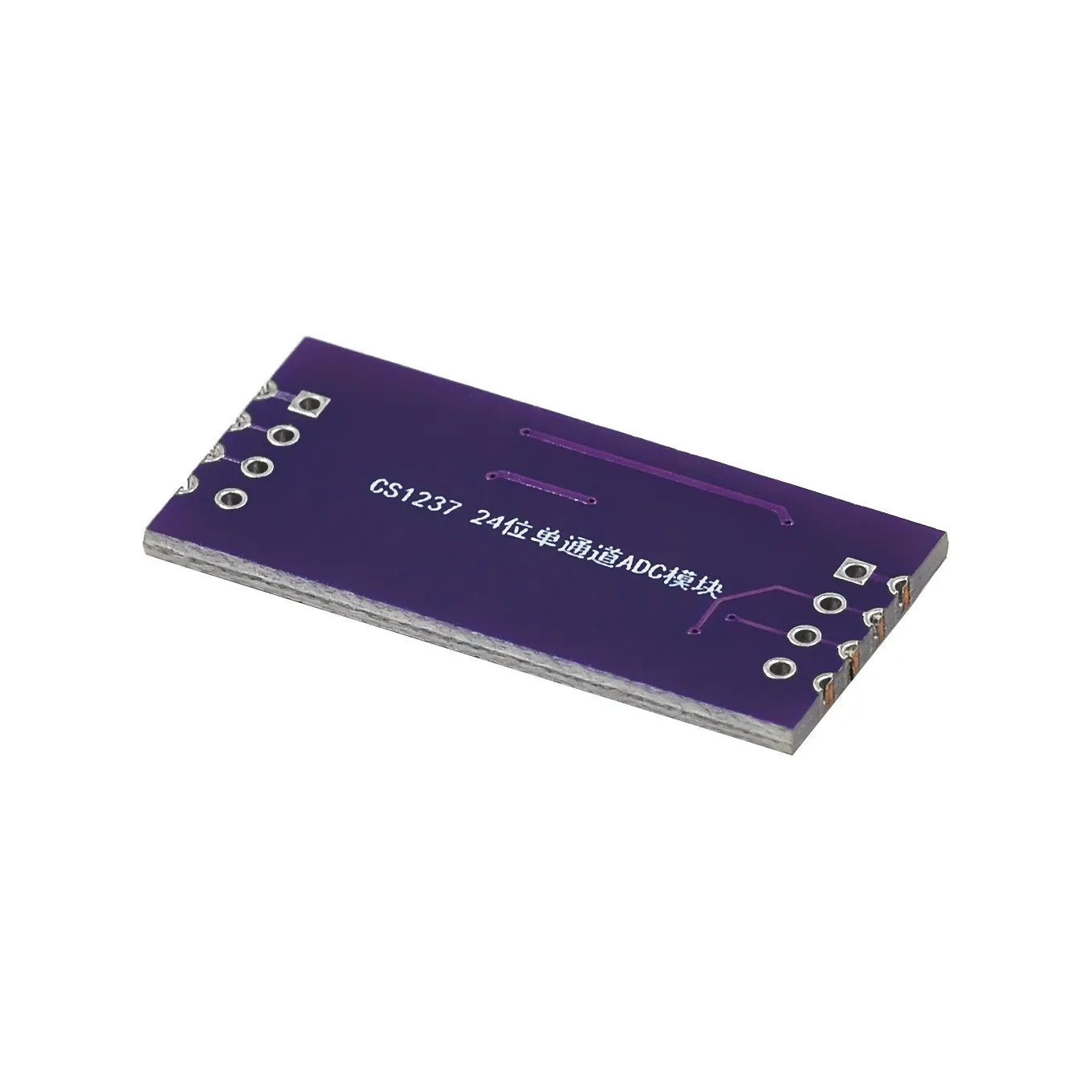

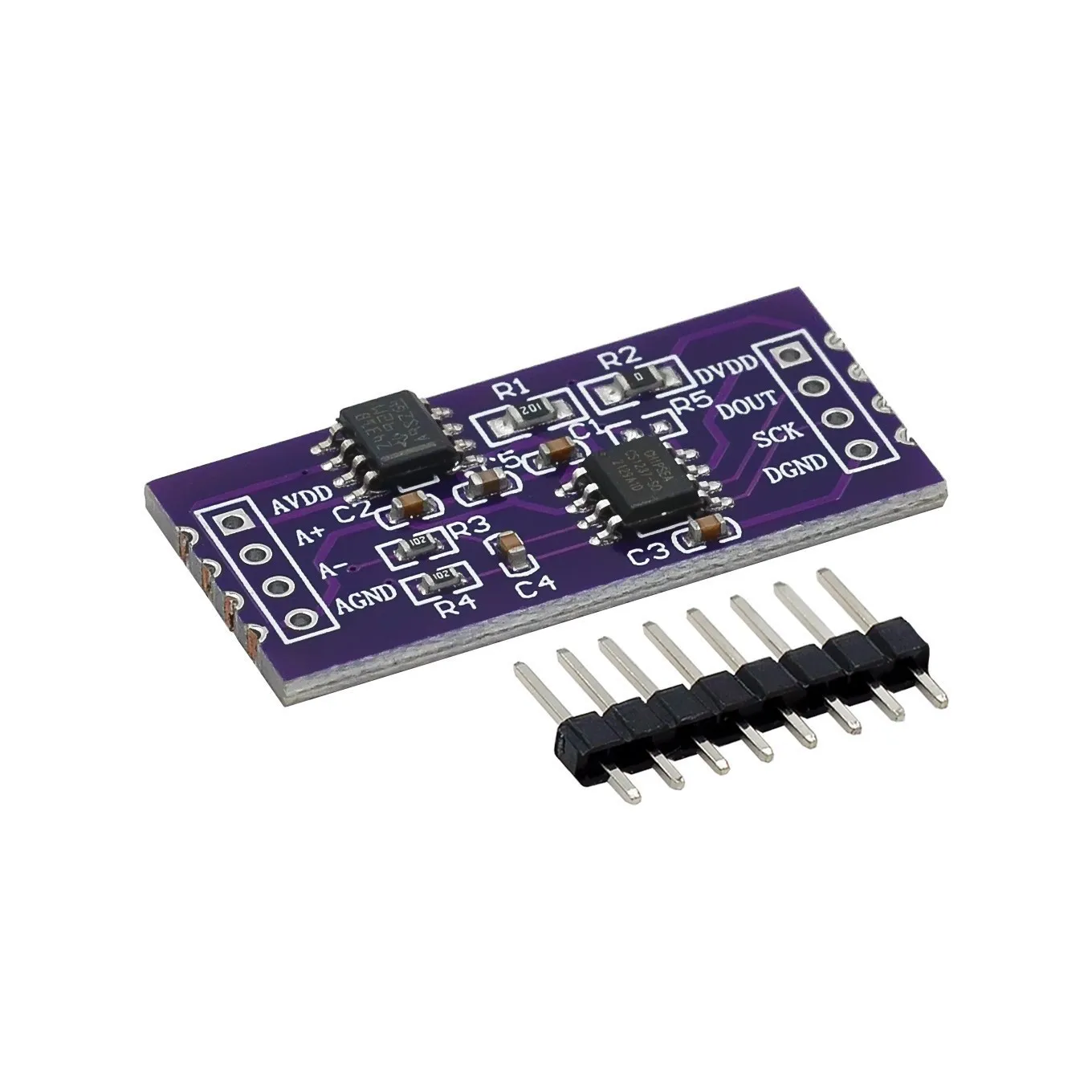

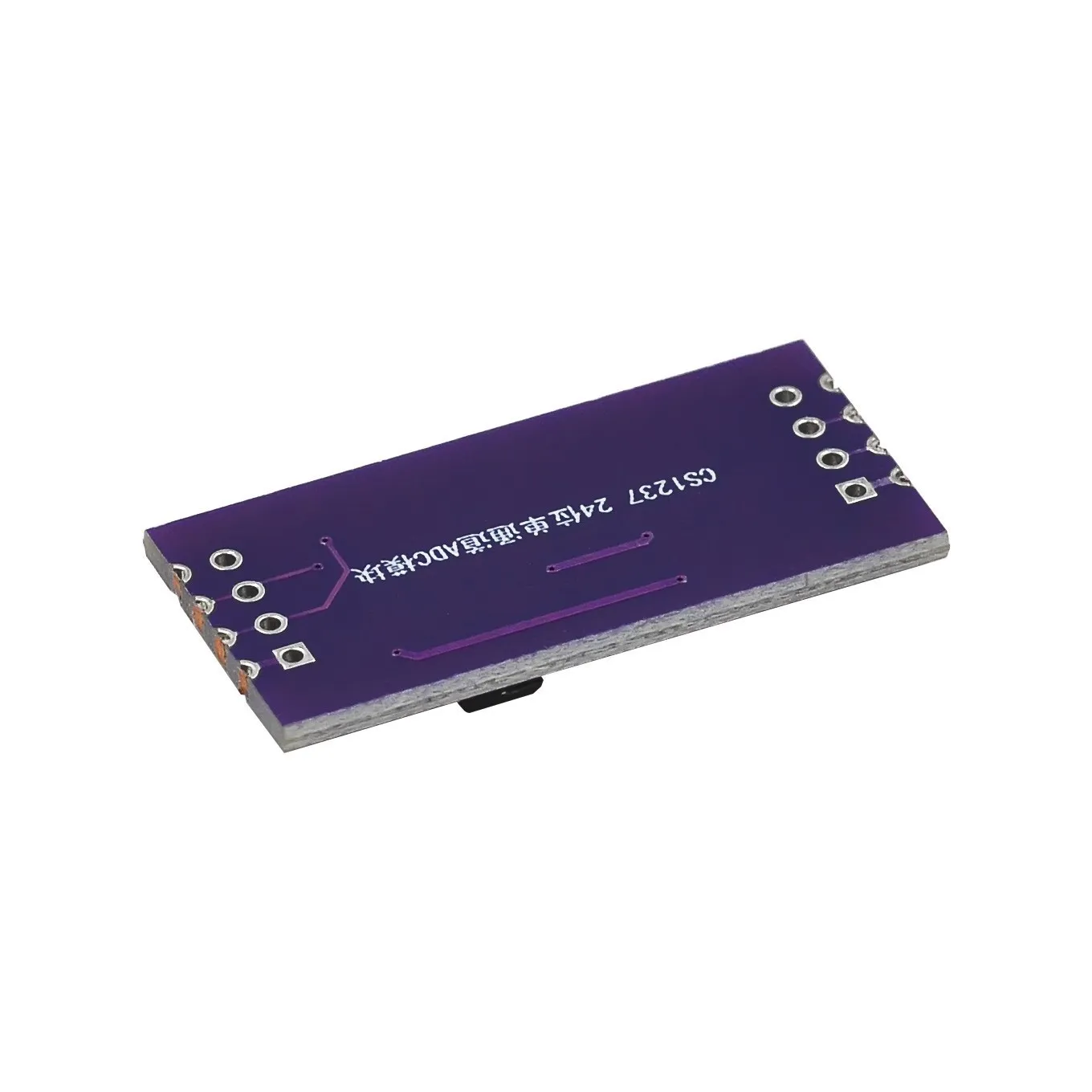

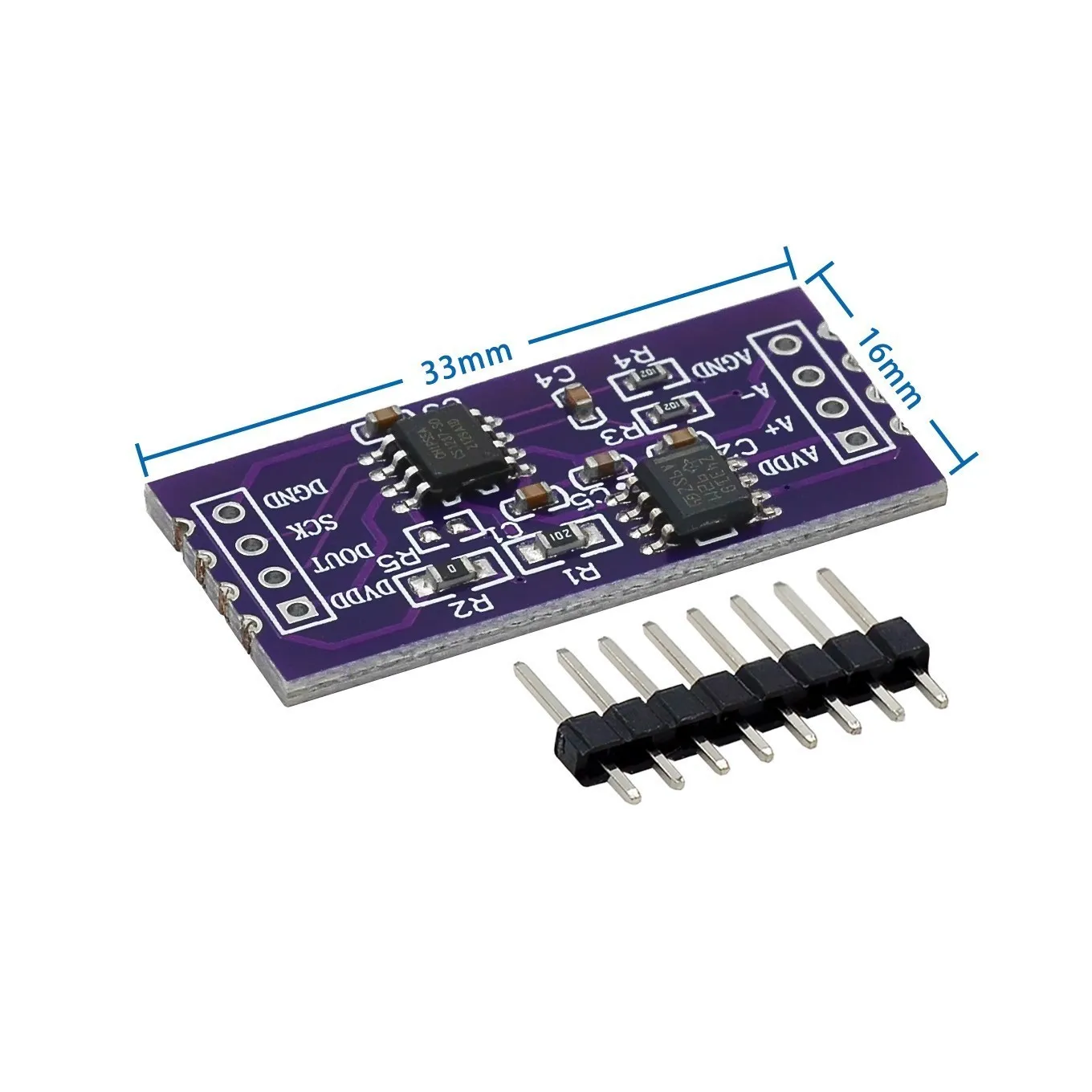

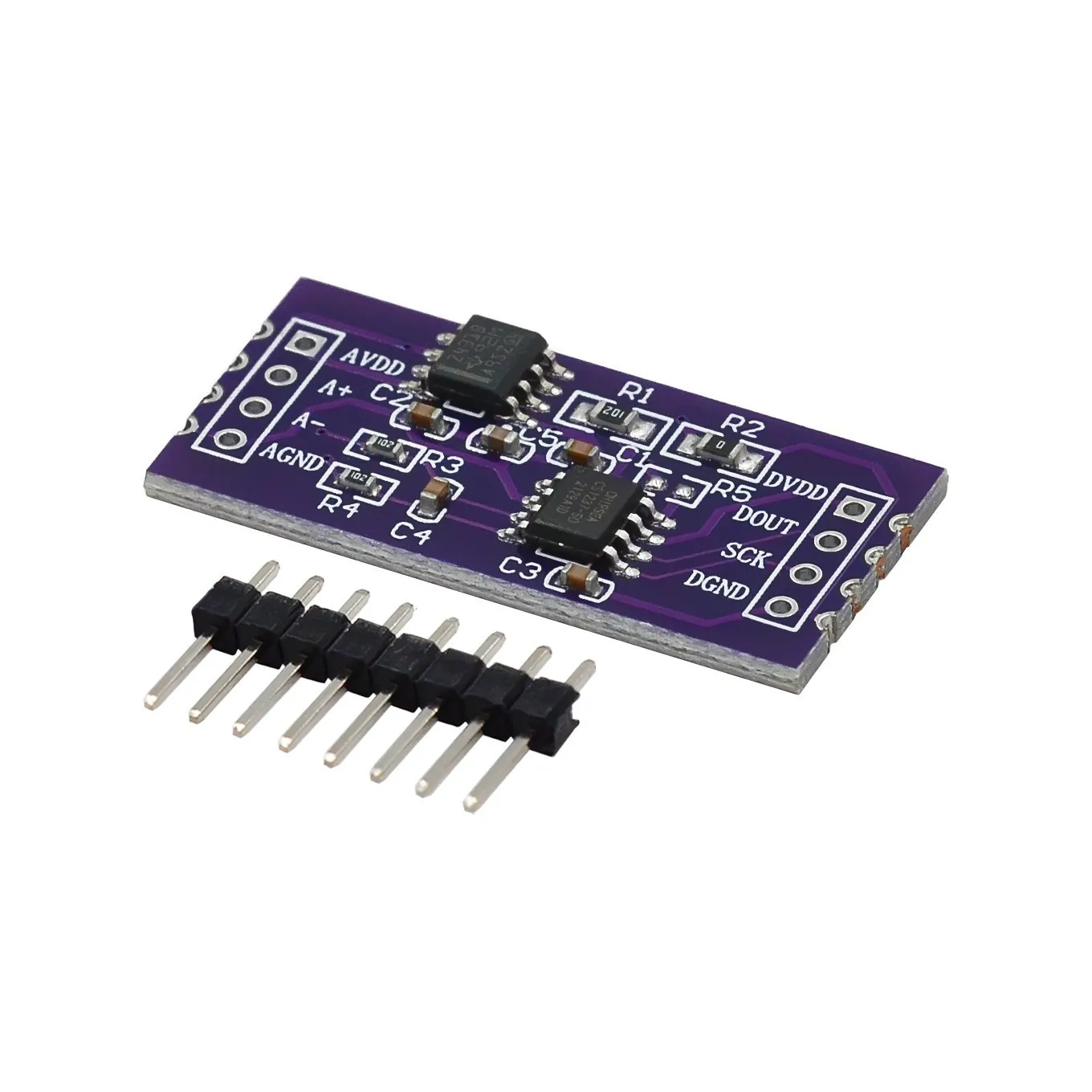

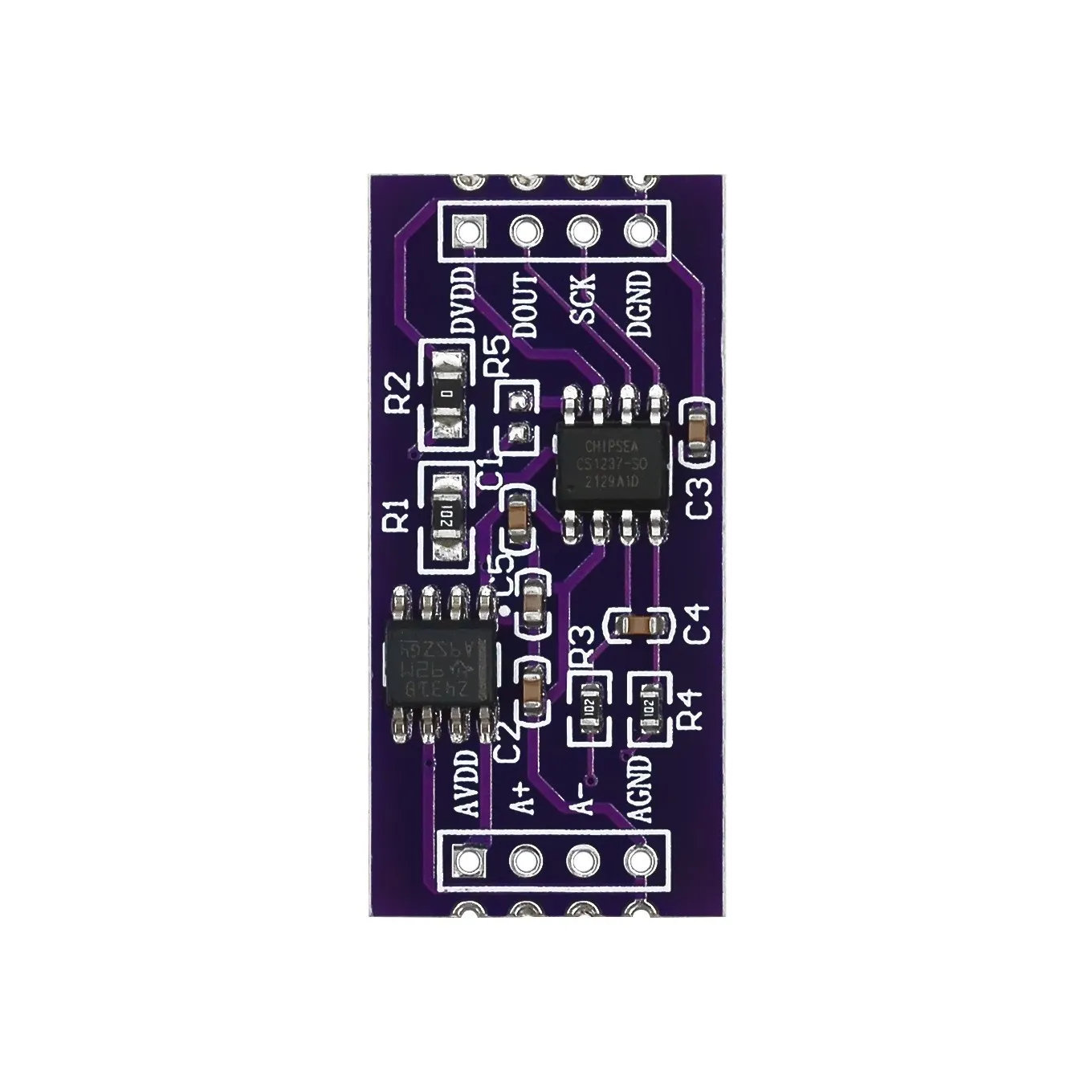

Détails du produit

Avec le régulateur de tension externe, utilisez la tension externe de la puce TL431 (2.5V) comme source d’excitation du capteur de pression externe, la tension est plus stable.

Description de fonction de puce

• CS1237 est une puce ADC de haute précision et à faible consommation d’énergie.
• Un canal d’entrée différentiel.
• Capteur de température intégré et oscillateur de haute précision.
• Le PGA du CS1237 peut être 1, 2, 64 ou 128. La valeur par défaut est 128.
• Le débit de sortie de données ADC en mode normal peut être de 10Hz, 40Hz, 640Hz ou 1.28kHz par défaut.
• MCU peut communiquer avec CS1237 par l’interface SCLK et DRDY/DOUT SPI à 2 fils pour le faire progresser.
• Configuration de ligne, telle que la sélection de canal, la sélection de PGA, et la sélection de débit de sortie.

Fonctions principales et caractéristiques de la puce

• Oscillateur à cristal intégré.
• Capteur de température intégré.
• Avec la fonction de mise hors tension.
• Interface SPI à 2 fils, la vitesse maximale est de 1.1MHz.

Caractéristiques fonctionnelles de l’ADC

• Code 24 bits sans perte.
• Grossissement PGA: 1, 2, 64, 128.
• 1 entrée différentielle 24 bits sans perte de code, ENOB est 20 bits (5V) 19.5 bits (3.3V) quand PGA = 128.
• Bruit de P-P: PGA = 128, 10Hz: 180nV.
• INL est inférieur à 0.0015%.
• Le taux de sortie peut être 10Hz, 40Hz, 640Hz, ou 1.28kHz.
• Fonction courte en bande.

Scénarios d’application de la puce

• Contrôle de processus industriel.
• Balance électronique.
• Analyse chimique liquide/gaz.
• Hématome.
• Convertisseur Intelligent.
• Équipement portatif.
