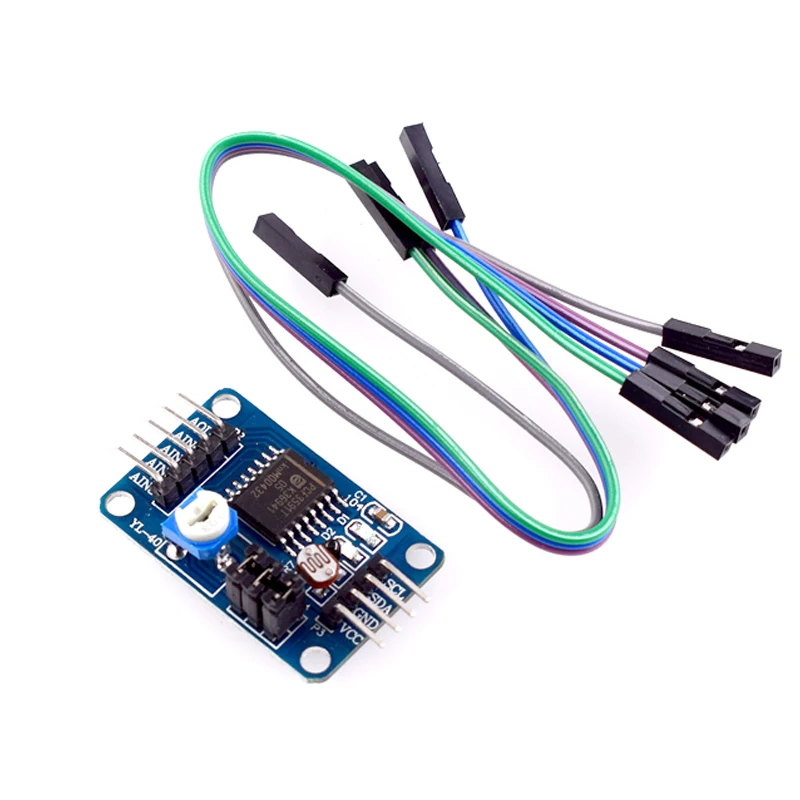

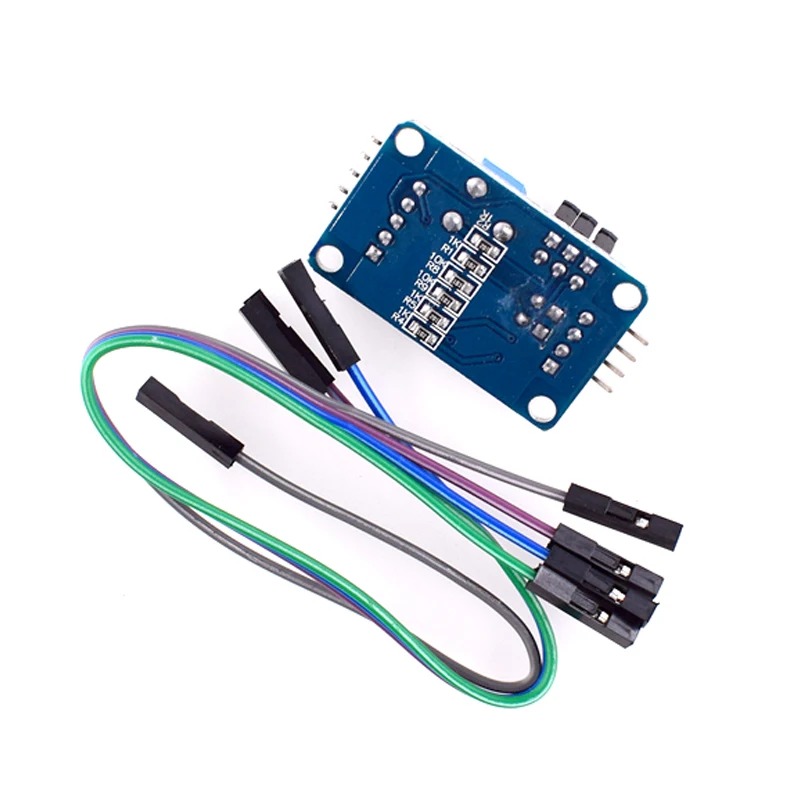

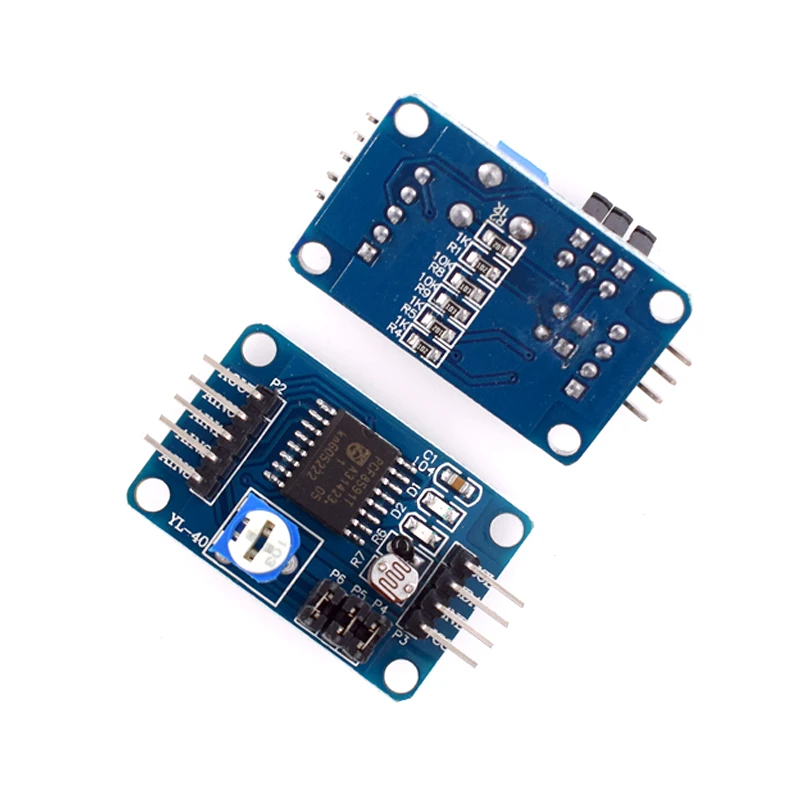

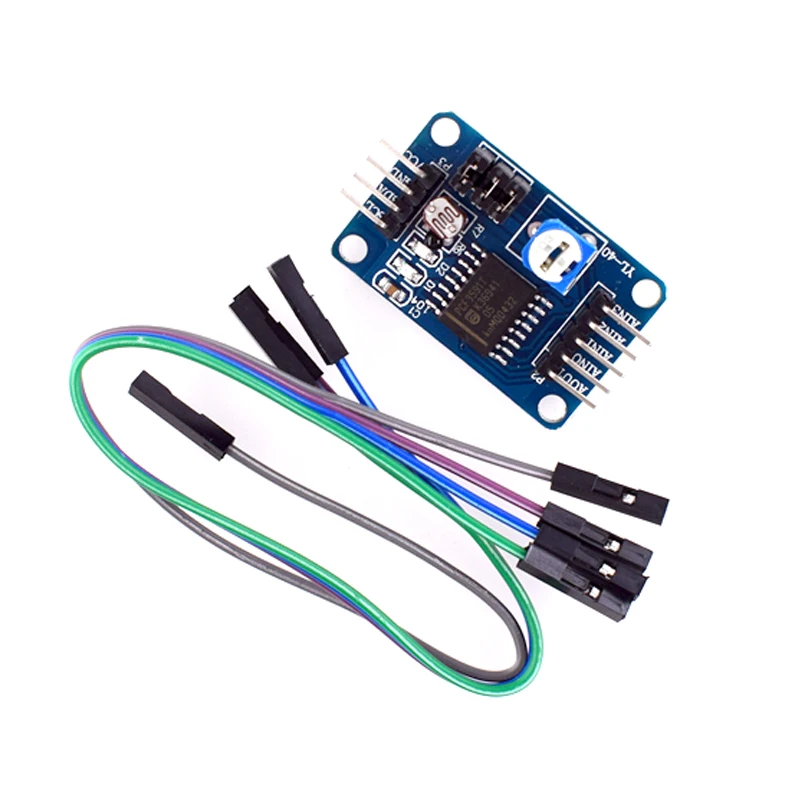

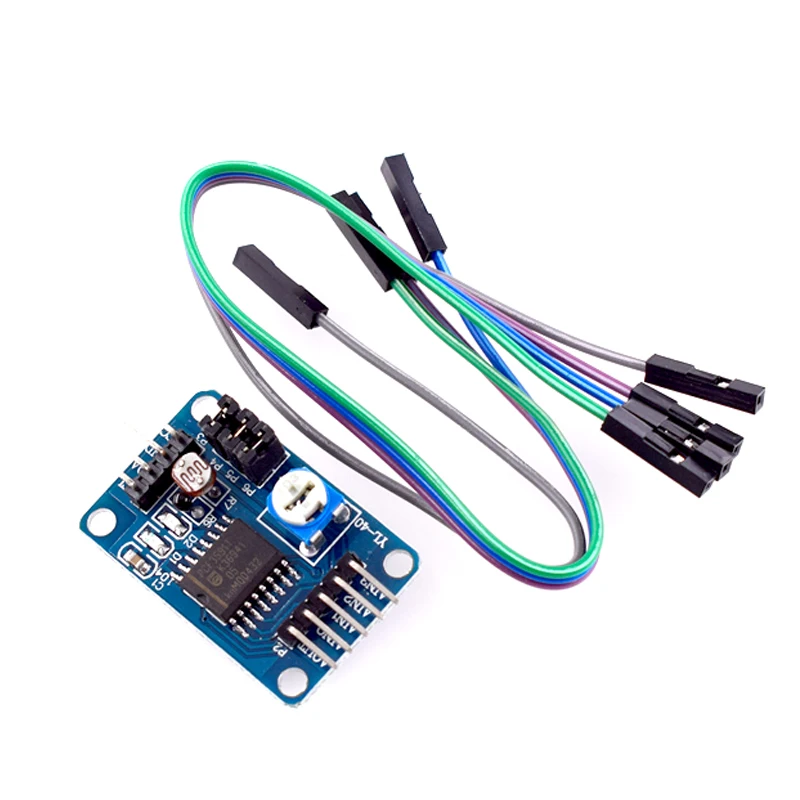

Module AD/DA, acquisition température et éclairage, PCF8591 – Test et Avis

.
.

Points Clés

Description du produit

Le module PCF8591 est un module de conversion analogique-numérique/analogique-numérique qui permet l’acquisition de température et d’éclairage. Il est alimenté séparément et dispose d’un faible courant de veille.

Connexion de données

Le module PCF8591 se connecte via un bus série I2C.

Introduction à la puce PCF8591 AD/DA

La puce PCF8591 est un dispositif d’acquisition de données CMOS 8 bits. Elle possède 4 entrées analogiques, 1 sortie analogique et 1 interface de bus série I2C. Les trois broches d’adresse A0, A1 et A2 de PCF8591 peuvent être utilisées pour la programmation d’adresse matérielle, permettant à 8 périphériques PCF8591 d’être connectés sur le même bus I2C sans avoir besoin de matériel supplémentaire. L’adresse, la commande, et l’entrée et la sortie de signaux de données sur le dispositif PCF8591 sont transmis d’une manière périodique par un bus bidirectionnel à double fil d’I2C.

Principaux indicateurs de performance du PCF8591:

• Alimentation électrique unique
• La plage de tension de fonctionnement de PCF8591 est de 2.5V à 6V
• Faible courant de veille
• Entrée/sortie série via le bus I2C
• PCF8591 est adressé par trois broches d’adresse matérielle
• Le taux d’échantillonnage de PCF8591 est déterminé par le taux de bus I2C
• Quatre entrées analogiques peuvent être programmées comme entrées simples ou différentielles
• Sélection automatique de canal incrémental
• La gamme analogique de tension de PCF8591 s’étend de VSS à VDD
• Circuit de suivi et de maintien intégré PCF8591
• Convertisseur A/N à approximation successive 8 bits
• Réaliser le gain DAC grâce à 1 sortie analogique

Description du deuxième module

• 1 puce de module adopte PCF8951
• 2 modules supportent l’acquisition externe de 4 entrées de tension (plage d’entrée de tension 0-5v)
• Résistance photosensible intégrée à 3 modules, qui peut collecter des valeurs précises de l’intensité lumineuse de l’environnement via AD
• Thermistance intégrée à 4 modules, qui peut collecter des valeurs de température environnementales précises via AD
• Acquisition d’entrée de tension 0-5V à 5 modules intégrés à 1 canal (tension d’entrée ajustée via un potentiomètre bleu)
• 6 modules avec voyant d’alimentation (le voyant s’allume lorsque le module est allumé)
• 7 modules sont équipés de voyants de sortie DA. Lorsque la tension de l’interface de sortie DA du module atteint une certaine valeur, le voyant de sortie DA sur la carte s’allume. Plus la tension est élevée, plus la luminosité du voyant est évidente;
• 8-module PCB taille: 3.6cm * 2.3cm
• 9 planches standard double face d’une épaisseur de 1.6mm, belle et généreuse disposition, avec des trous traversants tout autour, avec un diamètre de 3mm pour une fixation facile

Description de l’interface à trois modules

• Les côtés gauche et droit de ce module sont respectivement étendus avec des interfaces à 2 broches, qui sont expliquées comme suit:
• Interface de sortie DA de la puce AOUT gauche
• Interface d’entrée analogique de puce AINO 0
• Interface d’entrée analogique de puce AIN1 1
• Interface d’entrée analogique de la puce AIN2 2
• Puce AIN3 interface d’entrée analogique 3
• L’interface d’horloge SCL IIC droite est connectée au port IO du microcontrôleur
• Interface numérique SDA IIC connectée au port IO du microcontrôleur
• Mise à la terre externe du module GND
• Interface d’alimentation VCC connexion externe 3.3v-5v

Instructions pour l’utilisation des capuchons de court-circuit rouge à quatre modules

• Le module dispose au total de trois capuchons de court-circuit rouges, qui sont utilisés comme suit:
• Connectez le capuchon de court-circuit P4 au P4 et sélectionnez la thermistance à connecter au circuit
• Connectez le P5 au capuchon de court-circuit P5 et sélectionnez une résistance photosensible à connecter au circuit
• Connectez le P6 au capuchon de court-circuit P6 et sélectionnez une tension réglable de 0-5V pour le connecter au circuit

Ce que pensent les clients du produit

Il n’y a pas encore d’avis client sur ce produit.

Notre avis sur le produit

Le module de conversion analogique-numérique/analogique-numérique, acquisition de température et d’éclairage, conversion AD/DA PCF8591 est un choix idéal pour les applications nécessitant la conversion de signaux analogiques en signaux numériques. Il offre une grande précision et une faible consommation d’énergie, ce qui en fait un choix parfait pour les projets nécessitant des capteurs d’éclairage et de température. Cependant, il convient de noter que ce module est destiné aux utilisateurs avancés avec une connaissance approfondie des interfaces I2C et des circuits électroniques.

FAQ

Est-ce que le module PCF8591 est compatible avec tous les microcontrôleurs?

Oui, le module PCF8591 peut être utilisé avec n’importe quel microcontrôleur prenant en charge le bus série I2C.

Quelles sont les applications typiques du module PCF8591?

Le module PCF8591 est souvent utilisé dans des projets nécessitant la mesure de la temp
