Mini oscilloscope numérique à écran LCD. – Test et Avis
Blog > Oscilloscope >
Test et avis sur le Mini Oscilloscope Numérique à Écran LCD TFT 1MSPS de 2.4 Pouces
.
.
Points Clés

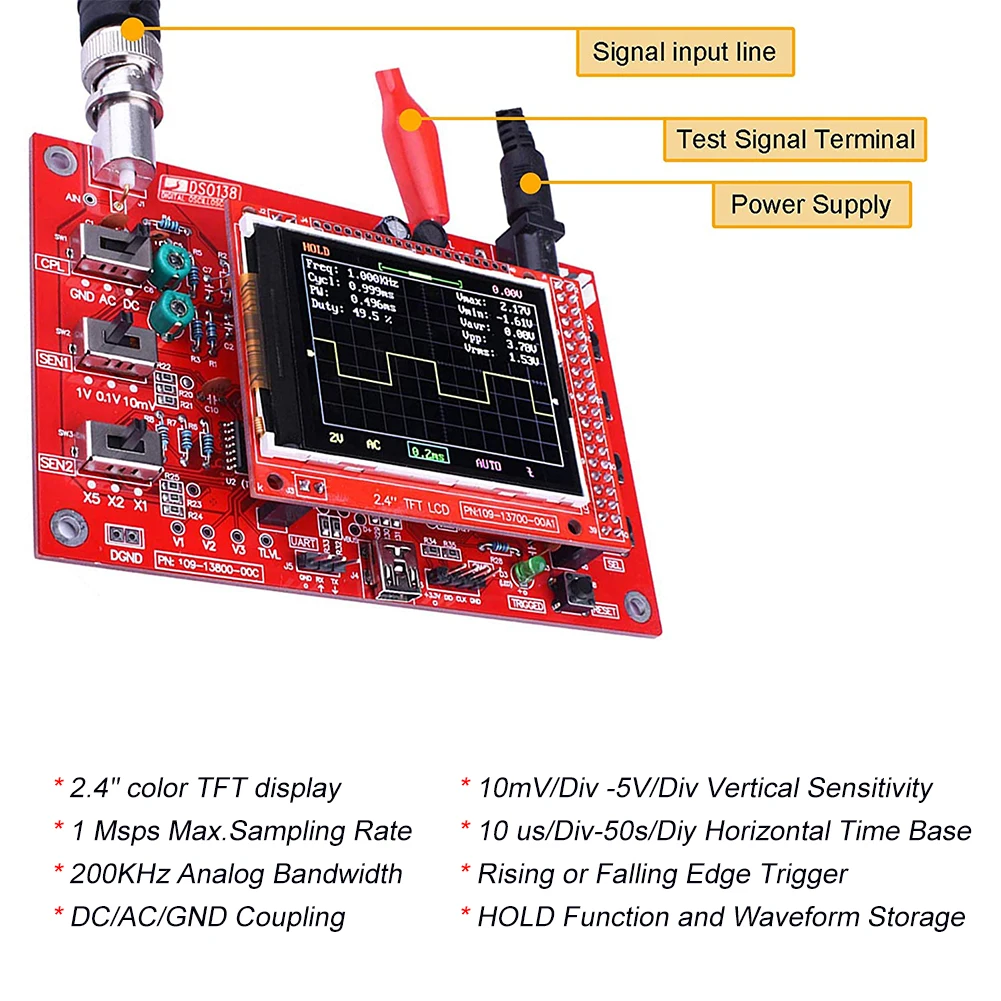

| Mini Oscilloscope Numérique à Écran LCD TFT 1MSPS de 2.4 Pouces | |
|---|---|

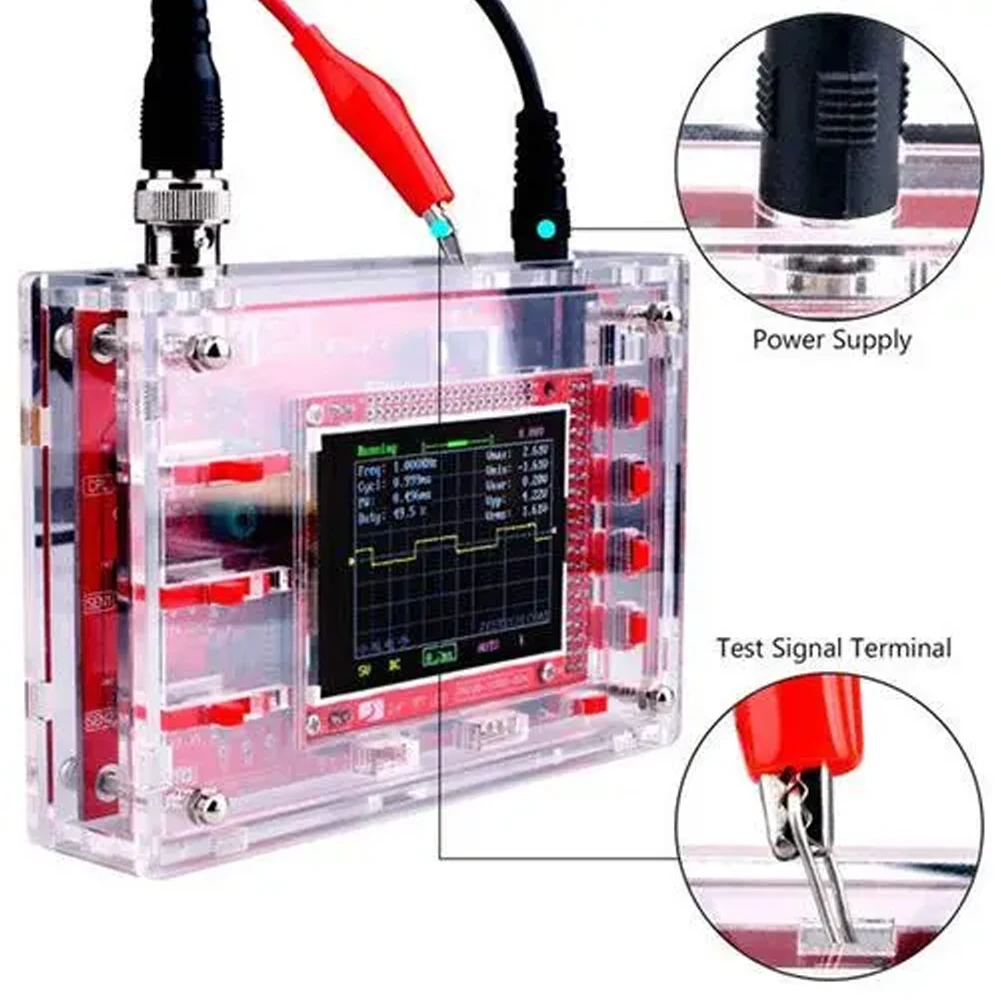

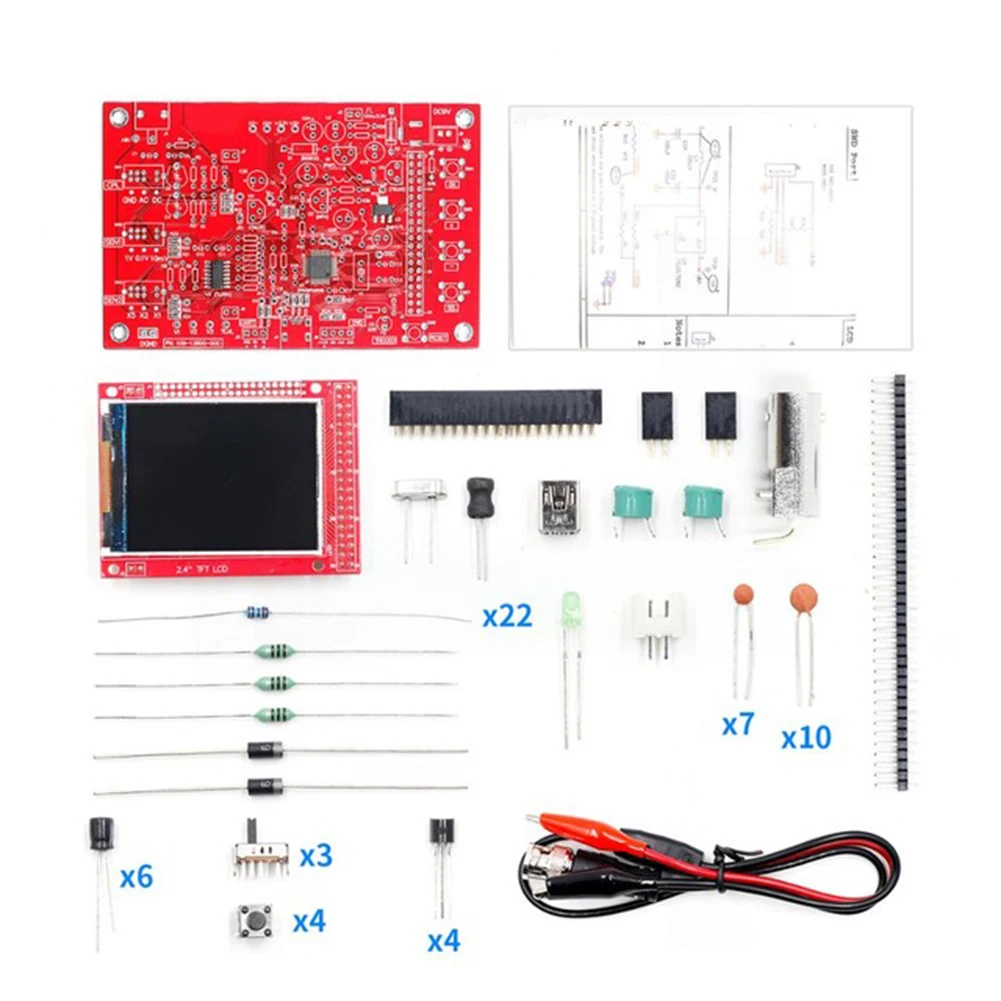

| Assemblage manuel requis | Boîtier en acrylique transparent |
| Formation à la production électronique | Écran TFT couleur de 2.4 pouces |
| Processeur de Cortex-M3 ARM (STM32F103C8) | Source de signal de test à onde carrée de 1Hz / 3.3V |
Description du produit
- Matériel: acrylique
- Taux d’échantillonnage maximum en temps réel: 1Msps
- Précision: 12 bits
- Profondeur du tampon d’échantillonnage: 1024 octets
- Bande passante analogique: 0-200KHz
- Sensibilité verticale: 10mV/grid-5V/grille (1-2-5 manière progressive)
- Déplacement vertical réglable avec instructions
- Impédance d’entrée: 1mΩ
- Tension d’entrée maximale: 50Vpp (sonde 1:1), 400Vpp (sonde 10:1)
- Modes de couplage incluent DC/AC/GND
- Plage de base de temps horizontale: 10μs/Div – 50s/Div (1-2-5 manière progressive)
- Tension d’alimentation: DC 9V
- Mode automatique, régulier et one-shot
- Déclencheur de bord montant ou descendant disponible
- Position de niveau de déclenchement réglable, et avec instructions
- Forme d’onde de déclenchement observable avant (retard négatif)
