“Mini détecteur de mouvement avec technologie pyroélectrique” – Test et Avis
Blog > Capteur Infrarouge Arduino >

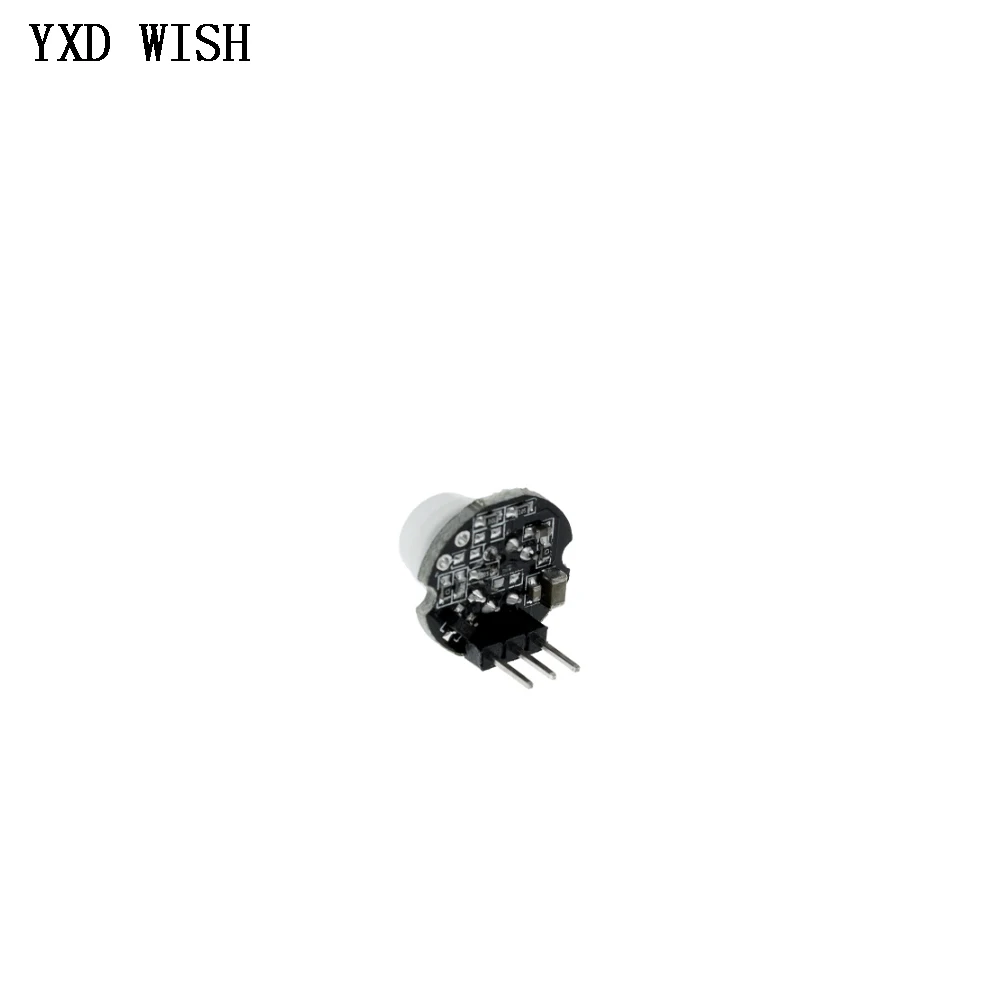

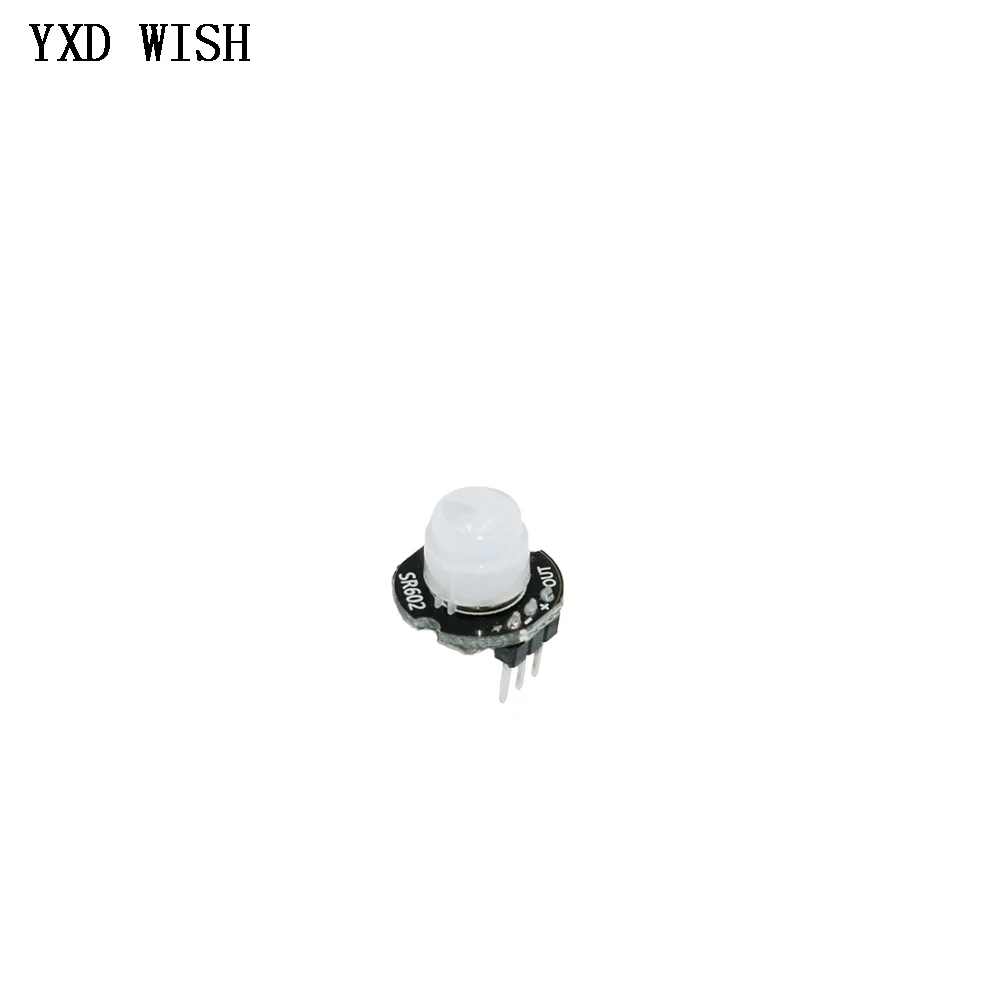

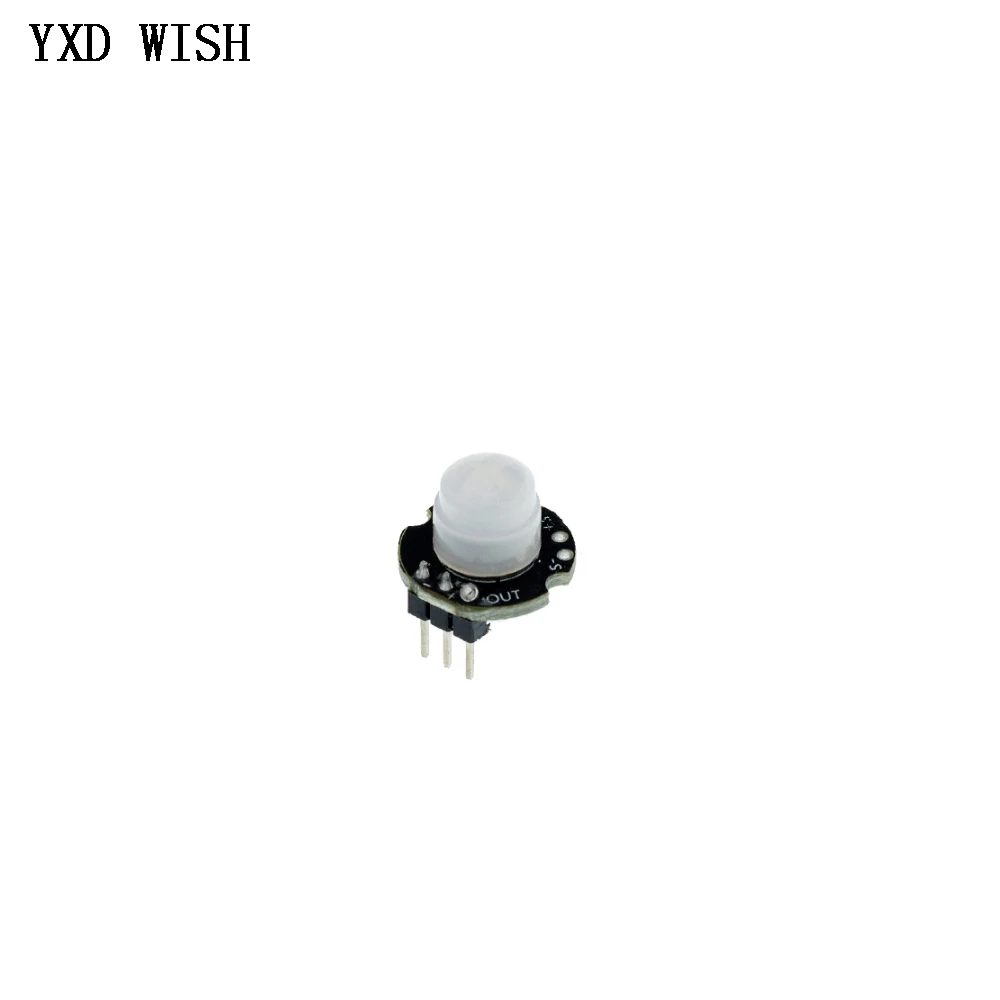

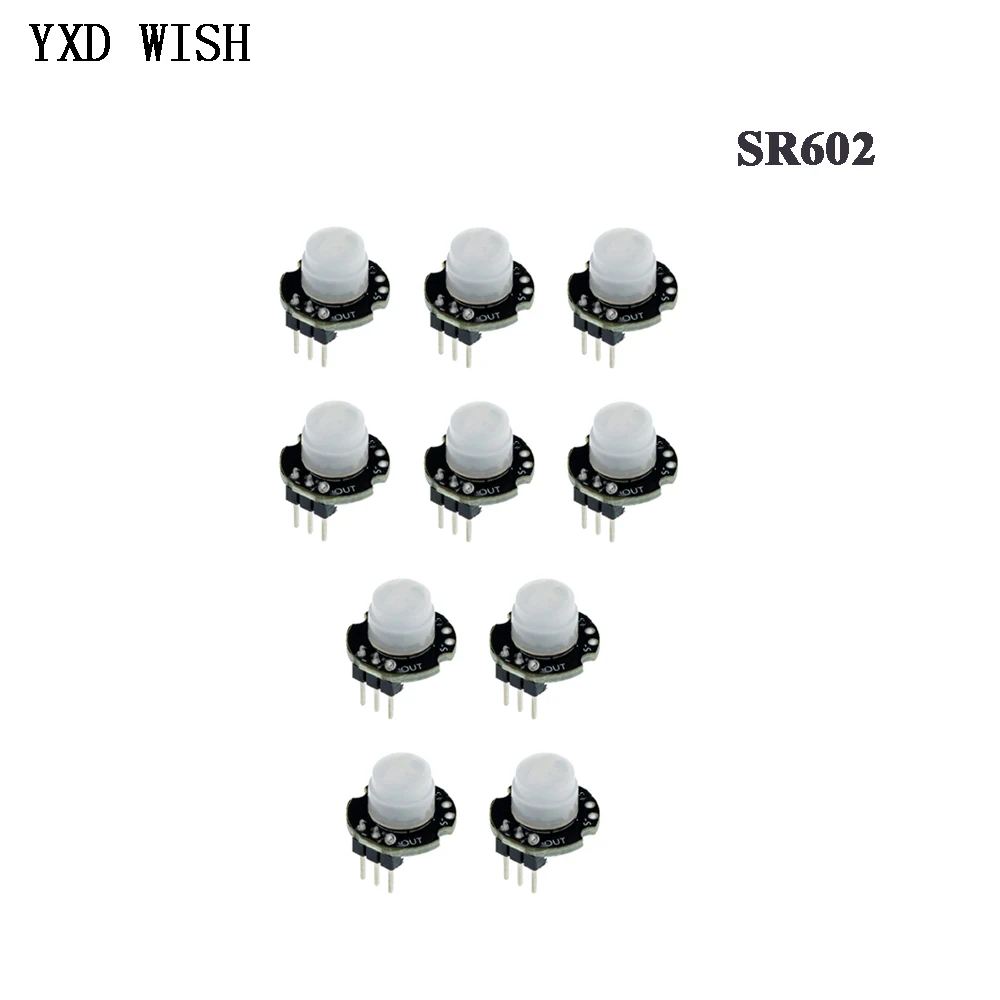

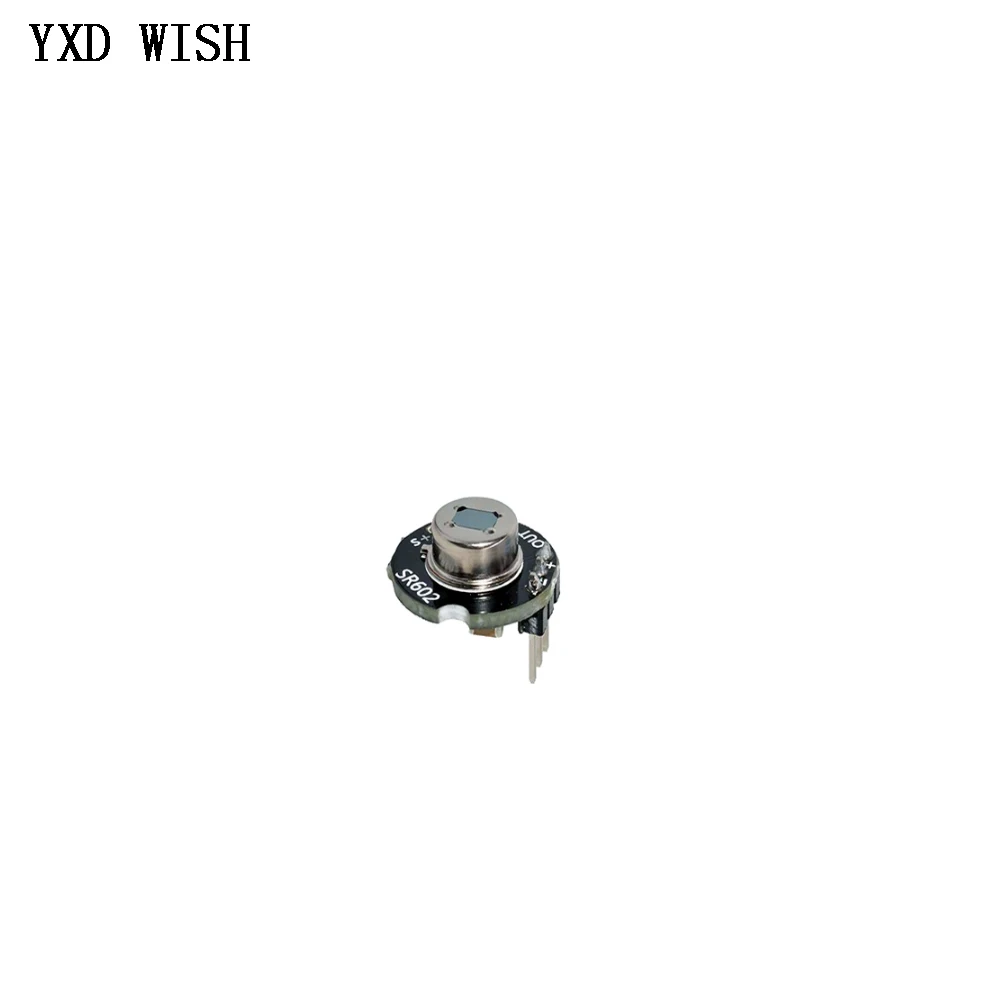

Module de détecteur de mouvement SR602, 1-10pcs, kit pyroélectrique infrarouge PIR, interrupteur sensoriel, support pour Arduino, kit de bricolage
Paramètres de travail:
Module de capteur infrarouge du corps humain pyroélectrique, modèle: SR-602
Distance de détection: jusqu’à 5 mètres; recommandé 0-3.5M.
Sortie: niveau élevé, H = 3.3V, L = 0V
Alimentation DC: 3.3V-15V
Courant de repos: 20uA
Caractéristiques et utilisations:
Ce module a une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique, une petite taille, facile à installer et est installé.
La lentille, l’entête de la broche a été soudée et l’alimentation électrique est fournie sans débogage. Peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité,
Imagerie à la demande de contrôle d’accès, équipement automatique pour l’agriculture, la foresterie et l’exploitation minière.
.
.
Module de détecteur de mouvement SR602, 1-10pcs, kit pyroélectrique infrarouge PIR, interrupteur sensoriel, support pour Arduino, kit de bricolage
Paramètres de travail:
Module de capteur infrarouge du corps humain pyroélectrique, modèle: SR-602
Distance de détection: jusqu’à 5 mètres; recommandé 0-3.5M.
Sortie: niveau élevé, H = 3.3V, L = 0V
Alimentation DC: 3.3V-15V
Courant de repos: 20uA
Caractéristiques et utilisations:
Ce module a une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique, une petite taille, facile à installer et est installé.
La lentille, l’entête de la broche a été soudée et l’alimentation électrique est fournie sans débogage. Peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité,
Imagerie à la demande de contrôle d’accès, équipement automatique pour l’agriculture, la foresterie et l’exploitation minière.
Points clés:
1. Le temps élevé de sortie de ce produit est réglable, 2.5 secondes à 1 heure, le temps de sortie réglé en usine.
Il est de 2.5 secondes, et vous pouvez changer une résistance de puce si vous avez besoin de la changer. Veuillez lire la valeur de résistance correspondant au temps de retard typique.
Reportez-vous au formulaire approprié ci-dessous.
2. Temps de blocage, 2 secondes, non réglable.
3. L’usine est définie comme déclencheur répétable et ne peut pas être modifiée.
4. La tension d’alimentation de ce module est de 3.3V à 15V, et la tension limite est de 2.8V à 18V.
5. La synchronisation de sortie du module est la suivante: sortie de haut niveau pendant 2 secondes après la mise sous tension, puis baisse, mise en veille
Statut. Si le temps de retard est changé, le moment où le module sort un niveau élevé après la mise sous tension augmentera en conséquence, ce qui peut être compris comme
Le temps de démarrage après être entré dans l’état de fonctionnement normal après la puissance électrique augmentera.
6. Après avoir installé l’élément photosensible, il ne fonctionne pas pendant la journée, fonctionne la nuit, ne contient pas de composants photosensibles et fonctionne toute la journée (il n’y a pas de photodiodes sur le module, veuillez acheter séparément si nécessaire. Recommandé: photodiode F3 ordinaire)
On considère qu’il n’y a pas d’élément photosensible installé.
7. Ce module est très sensible, faites attention à la position d’installation, essayez d’éviter la source de chaleur source de rayonnement (sortie d’air/lumière directe du soleil)
8. La sensibilité de ce module est réglable, et vous devez changer une résistance de puce. Veuillez lire le tableau ci-dessous pour plus de détails.
Grille.
9. Lors du soudage avec un fer à souder ordinaire de 220V, il est nécessaire de débrancher l’alimentation électrique avant le soudage. Il est recommandé d’utiliser
Fer à souder basse tension 24V, tel que la lumière blanche domestique 936.
10. Si vous suivez le MCU et connectez la lampe, veuillez lire le schéma de circuit de référence ci-dessous.
Points Clés
- Module de détecteur de mouvement SR602
- Kit pyroélectrique infrarouge PIR
- Interrupteur sensoriel
- Support rapide pour kits de bricolage Ardu37
- Technologie de capteur infrarouge du corps humain
- Distance de détection jusqu’à 5 mètres
- Sortie de niveau élevé à 3.3V
- Alimentation DC de 3.3V à 15V
- Caractéristiques : sensibilité élevée, réponse rapide, faible consommation d’énergie
- Idéal pour les lumières du capteur de corps, les alarmes, la sécurité, etc.
Description du produit
Le module de détecteur de mouvement SR602 est un kit pyroélectrique infrarouge PIR avec un interrupteur sensoriel. Il est conçu pour être utilisé avec des kits de bricolage Ardu37 et utilise la technologie de capteur infrarouge du corps humain. Ce module a une sensibilité élevée, une réponse rapide et une faible consommation d’énergie statique. Il est facile à installer et peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité, l’imagerie à la demande de contrôle d’accès, ainsi que pour l’équipement automatique dans les domaines de l’agriculture, de la foresterie et de l’exploitation minière.
Test et Avis
Après avoir testé le Mini détecteur de mouvement SR602, nous avons été impressionnés par sa sensibilité élevée et sa réponse rapide. Il est facile à installer et conv
