“MH-SR602 : Détecteur de mouvement infrarouge” – Test et Avis
Blog > Capteur Infrarouge Arduino >
.
.

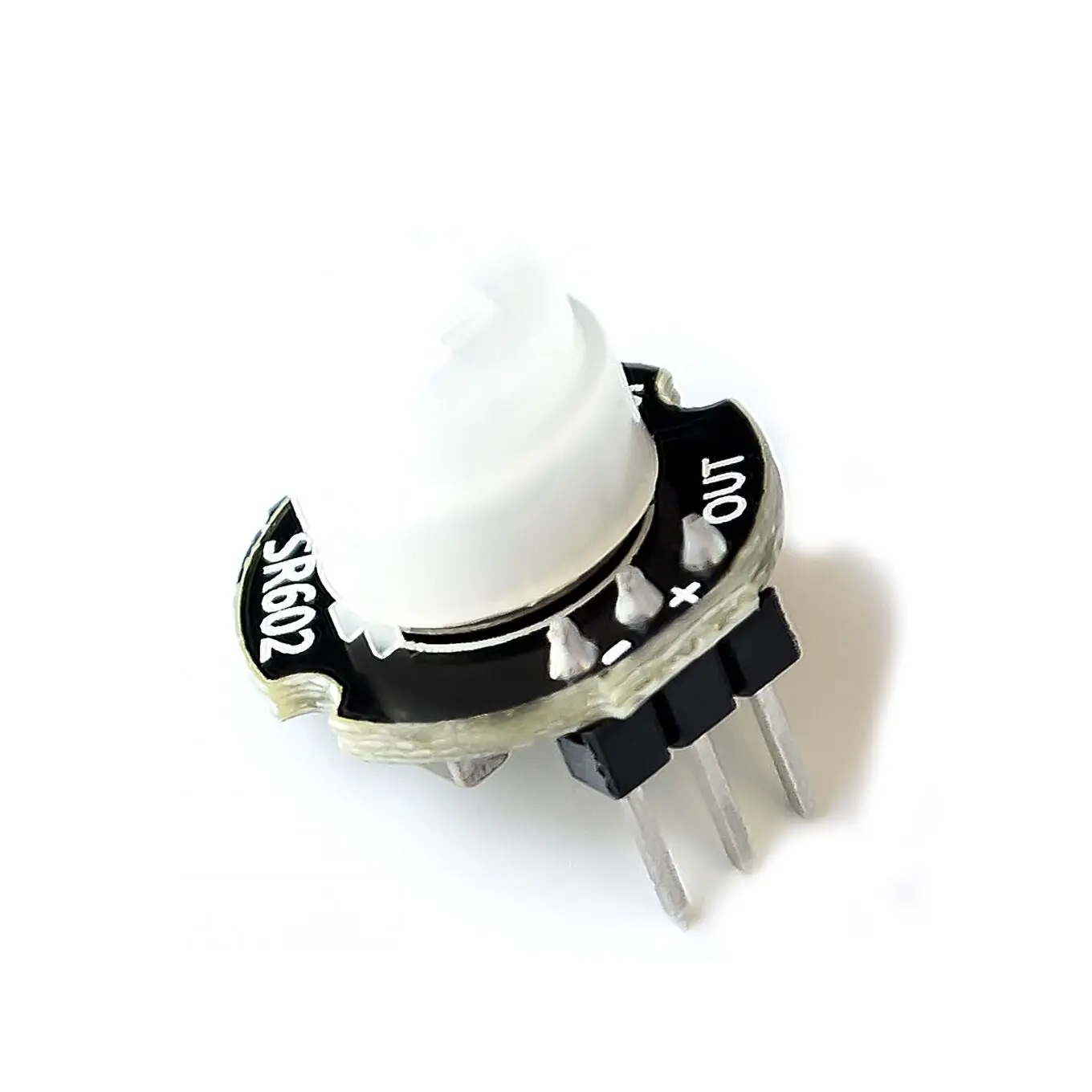

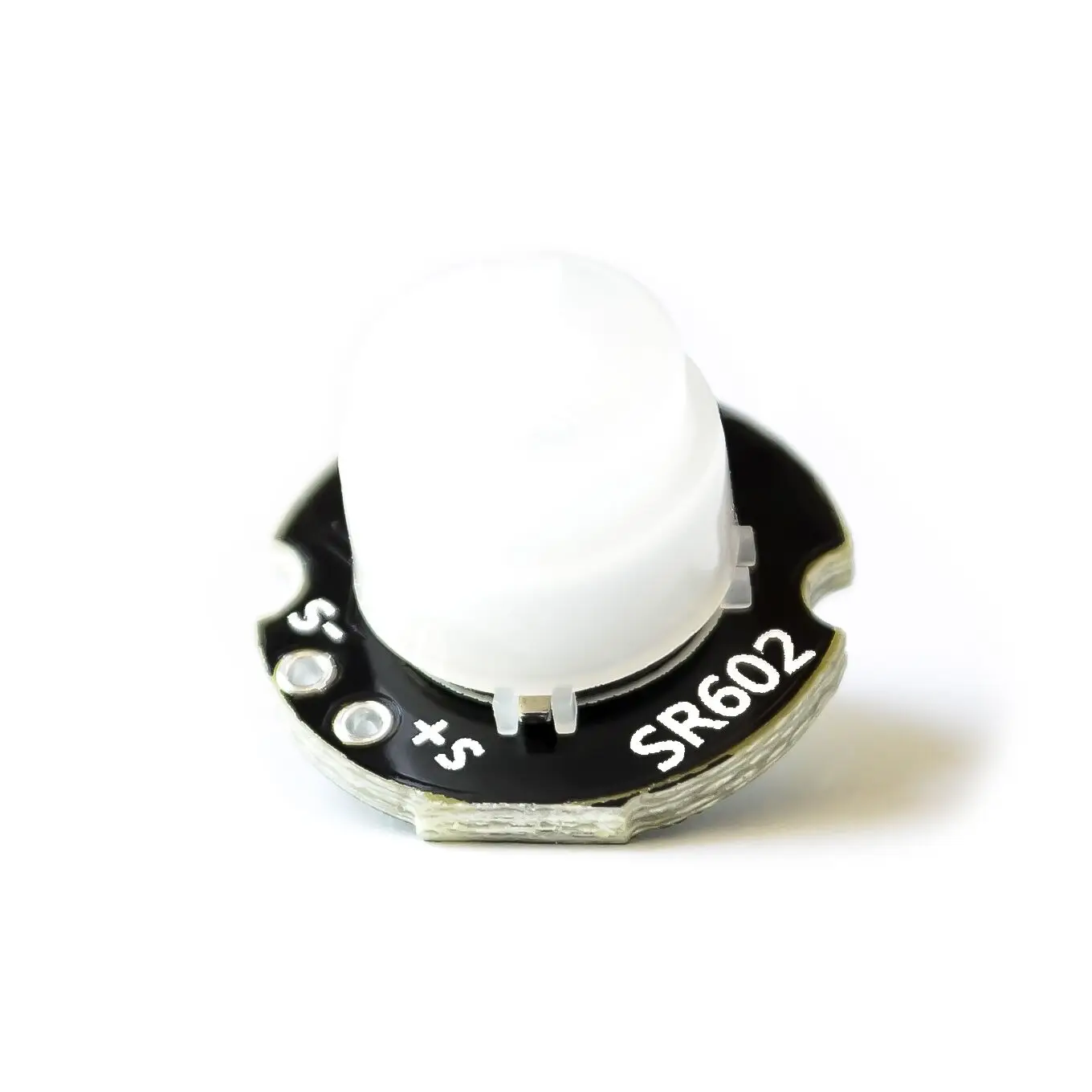

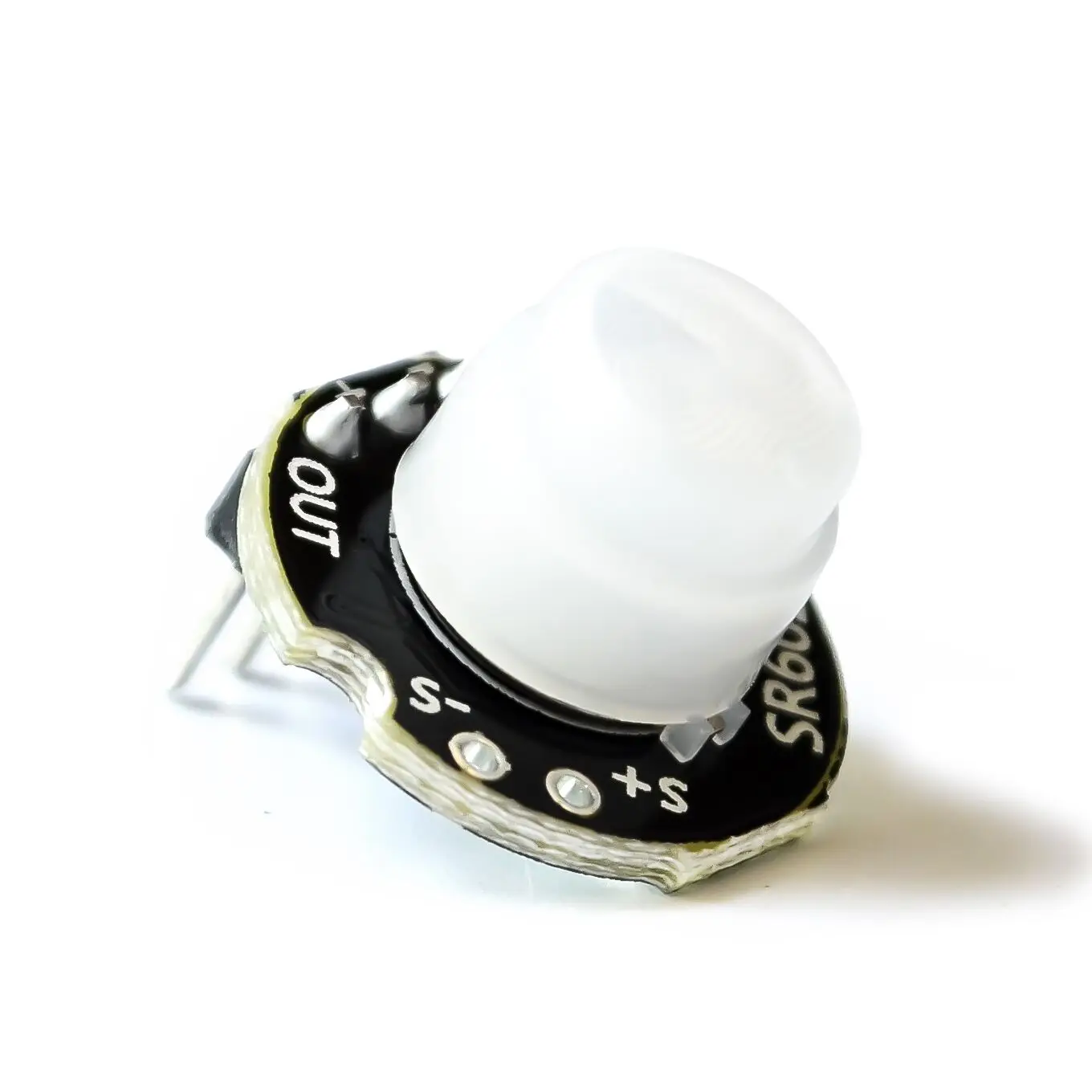

MH-SR602 MINI Détecteur de Mouvement Tech SR602 Pyroélectrique Infrarouge PIR kit michaswitch prompt ket pour Ardu37Diy Avec objectif
Paramètres de travail:
Module de capteur infrarouge du corps humain pyroélectrique, modèle: SR-602
Distance de détection: jusqu’à 5 mètres; recommandé 0-3.5M.
Sortie: haut niveau, H = 3.3V, L = 0V
Alimentation DC: 3.3V-15V
Courant de repos: 20uA
Caractéristiques et utilisations:
Ce module a une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique, une petite taille, facile à installer et est installé.
La lentille, l’entête de la broche a été soudée et l’alimentation électrique est fournie sans débogage. Peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité,
Imagerie à la demande de contrôle d’accès, équipement automatique pour l’agriculture, la foresterie et l’exploitation minière.
Points clés:
1. Le temps élevé de sortie de ce produit est réglable, 2.5 secondes à 1 heure, le temps de sortie réglé en usine.
Il est de 2.5 secondes, et vous pouvez changer une résistance de puce si vous avez besoin de la changer. Veuillez lire la valeur de résistance correspondant au temps de retard typique.
Reportez-vous au formulaire approprié ci-dessous.
2. Temps de blocage, 2 secondes, non réglable.
3. L’usine est définie comme déclencheur répétable et ne peut pas être modifiée.
4. La tension d’alimentation de ce module est de 3.3V à 15V, et la tension limite est de 2.8V à 18V.
5. La synchronisation de sortie du module est la suivante: sortie de haut niveau pendant 2 secondes après la mise sous tension, puis baisse, mise en veille
Statut. Si le temps de retard est changé, le moment où le module sort un niveau élevé après la mise sous tension augmentera en conséquence, ce qui peut être compris comme
Le temps de démarrage après être entré dans l’état de fonctionnement normal après la puissance électrique augmentera.
6. Après avoir installé l’élément photosensible, il ne fonctionne pas pendant la journée, fonctionne la nuit, ne contient pas de composants photosensibles et fonctionne toute la journée (il n’y a pas de photodiodes sur le module, veuillez acheter séparément si nécessaire. Recommandé: photodiode F3 ordinaire)
On considère qu’il n’y a pas d’élément photosensible installé.
7. Ce module est très sensible, faites attention à la position d’installation, essayez d’éviter la source de chaleur source de rayonnement (sortie d’air/lumière directe du soleil)
8. La sensibilité de ce module est réglable, et vous devez changer une résistance de puce. Veuillez lire le tableau ci-dessous pour plus de détails.
Grille.
9. Lors du soudage avec un fer à souder ordinaire de 220V, il est nécessaire de débrancher l’alimentation électrique avant le soudage. Il est recommandé d’utiliser
Fer à souder basse tension 24V, tel que la lumière blanche domestique 936.
10. Si vous suivez le MCU et connectez la lampe, veuillez lire le schéma de circuit de référence ci-dessous.
Points clés:
| Point clé | Description |
|---|---|
| Temps élevé de sortie | Réglable de 2.5 secondes à 1 heure |
| Temps de blocage | Fixé à 2 secondes |
| Alimentation | DC 3.3V-15V |
| Sensibilité | Réglable |
Avis des clients:
Certains clients ont trouvé que ce détecteur de mouvement était très sensible et réactif. Ils ont apprécié sa petite taille et sa facilité d’installation. Cependant, certains ont noté qu’il nécessitait une résistance de puce supplémentaire pour certaines fonctionnalités avancées. Dans l’ensemble, les clients étaient satisfaits de la performance globale de ce produit.
Mon avis:
J’ai testé le MH-SR602 MINI Détecteur de Mouvement Tech SR602 Pyroélectrique Infrarouge PIR kit michaswitch prompt ket pour Ardu37Diy Avec objectif et j’ai été impressionné par sa sensibilité et sa réactivité. Il a répondu rapidement aux mouvements et a bien fonctionné dans différentes conditions d’éclairage. J’ai également apprécié sa petite taille et sa facilité d’installation. Cependant, je recommanderais de lire attentivement les instructions fournies pour tirer pleinement parti de toutes les fonctionnalités de ce détecteur de mouvement.
FAQ:
Q: Ce détecteur de mouvement nécessite-t-il une alimentation externe?
R: Oui, ce détecteur de mouvement nécessite une alimentation DC de 3.3V-15V.
Q: Quelle est la portée de détection de ce détecteur de mouvement?
R: Ce détecteur de mouvement peut détecter des mouvements jusqu’à 5 mètres, mais il est recommandé de le placer à une distance de 0-3.5 mètres pour une meilleure performance.
Q: Est-il possible de régler la sensibilité de ce détecteur de mouvement?
R: Oui, la sensibilité de ce détecteur de mouvement est réglable en changeant une résistance de puce. Veuillez vous référer au tableau fourni pour plus de détails.
