“MFRC-522 RC-522 RC522 MFRC522 13.56MHz RFID Tech pour ardu37Kit éventuelles I ampa er lecteur IC carte avec la carte IC avec logiciel UNO” – Test et Avis

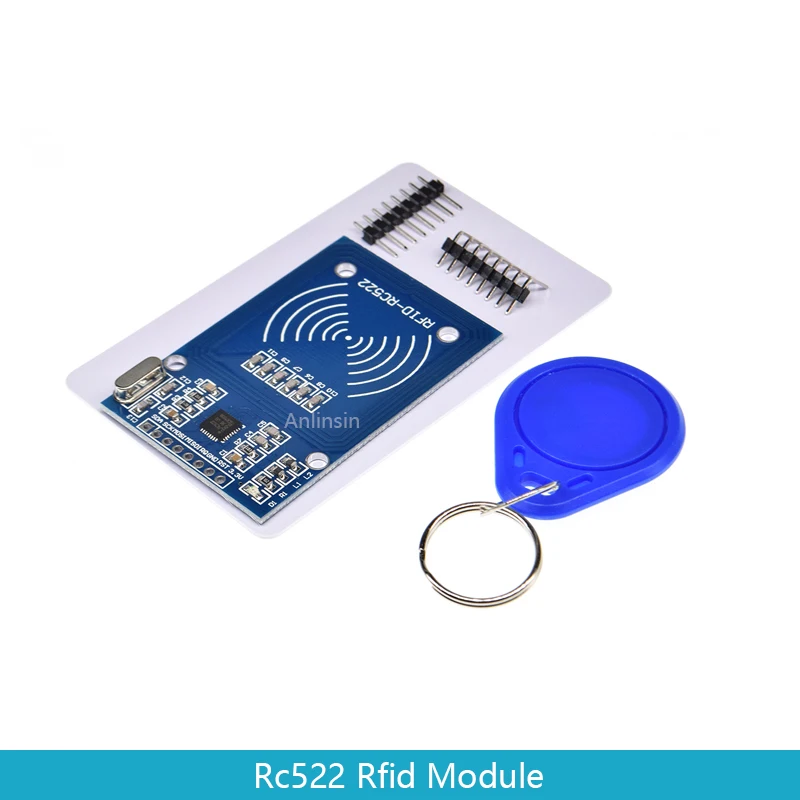

1. RFID-RC522 le module un;
2. la carte vierge standard S50;
3. cartes en forme de S50 un (comme indiqué en forme de porte-clés);
4. verticale, rangée incurvée de broches chacun;

Remarque: Les détails techniques pertinents et le développement de routines, etc. Vous souhaitez contacter la demande du service client, veuillez acheter l’adresse de téléchargement.

Comprend principalement les éléments suivants:

• Matériaux de référence d’appui;
• Processeurs grand public (y compris MSP430F149) module RC522 pour ce programme C d’application;

Puce RC522 [Introduction]

MF RC522 est appliqué à la communication sans contact 13.56MHz lecteur de carte à puce hautement intégré, est NXP pour le lancement de l’application “Three Tables” d’une basse tension, à faible coût, la puce de lecteur de cartes de petite taille et sans contact, l’instrumentation intelligente et les appareils portables ont développé un meilleur choix. MF RC522 utilisant un concept avancé de modulation et de démodulation complètement intégré dans tous les types de méthodes et protocoles de communication sans contact passifs de 13.56MHz. Prend en charge les signaux transpondeur compatibles 14443A. La partie numérique gère le cadrage ISO14443A et la détection d’erreurs. En outre, le soutien rapide des algorithmes de cryptage CRYPTO1, la validation de la terminologie des produits MIFARE. MFRC522 prend en charge la communication sans contact à grande vitesse de la série MIFARE, des taux de transfert de données bidirectionnels allant jusqu’à 424kbit / s. En tant que lecteur de cartes 13.56MHz hautement intégré nouvelle famille de puces, MF RC522 MF RC500 et MF RC530 et il existe de nombreuses similitudes, mais aussi de nombreuses fonctionnalités et différences. C’est entre la communication hôte en utilisant le mode SPI, aide à réduire la connexion, réduire la taille et le coût de la carte PCB.

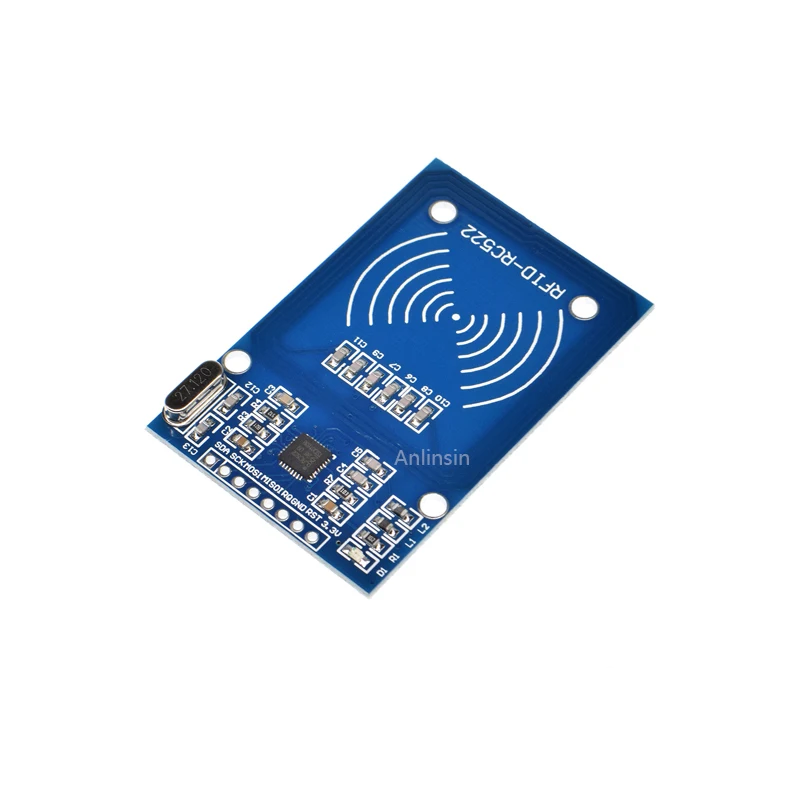

[Introduction] Module RFID

MF522-AN module adopte la conception originale de puce de circuit de lecteur de Philips MFRC522, facile à utiliser, coût bas, approprié au développement d’équipement, développement des applications avancées de tels utilisateurs de lecteur, la nécessité pour la conception de terminal de carte RF/production de l’utilisateur. Ce module peut être chargé directement dans une variété de moules de lecteurs. Le module utilise une tension de 3.3V, grâce à l’interface SPI, quelques lignes simples peuvent être directement connectées à l’utilisateur, tout module de communication de la carte CPU peut garantir un travail stable et fiable, distance du lecteur;

Paramètres électriques [Introduction]

• Courant: 13-26mA / DC 3.3V
• Courant de ralenti: 10-13mA / DC 3.3V
• Courant de sommeil: <80uA
• Courant de crête: <30mA
• Fréquence de fonctionnement: 13.56MHz
• Types de cartes pris en charge: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
• Caractéristiques physiques du produit: Dimensions: 40mm × 60mm
• Température de fonctionnement environnementale: -20 à 80 degrés Celsius
• Température de stockage de l’environnement: -40-85 degrés Celsius
• Humidité relative: 5% -95%

[Paramètres SPI de l’interface du module]

Taux de transfert de données: Max. 10Mbit/s
