MCP23017 I2C Wild Expansion Board – Test et Avis
Blog > Arduino Tm1637 >
MCP23017 I2C Wild 16bit I/O Extension Tech Pin Board – Test et Avis
.
.
Points Clés
| Paramètres | Valeurs |
|---|---|
| Tension de fonctionnement | 3.0V-5.5V |
| Puce de pilote | MCP23017 |
| Quantité IO | 16 (entrée, sortie, interruption) |
| Alimentation du conducteur | 25mA1 |
| 12C fréquence | 100KHz, 400KHz, 1… 7MHz |
| Température de fonctionnement | -40 ℃ -125 ℃ |
| Grade de puce | Grade industriel |
| Multiples parallèles | jusqu’à 8 |
| Pilote | 51 et Arduino |

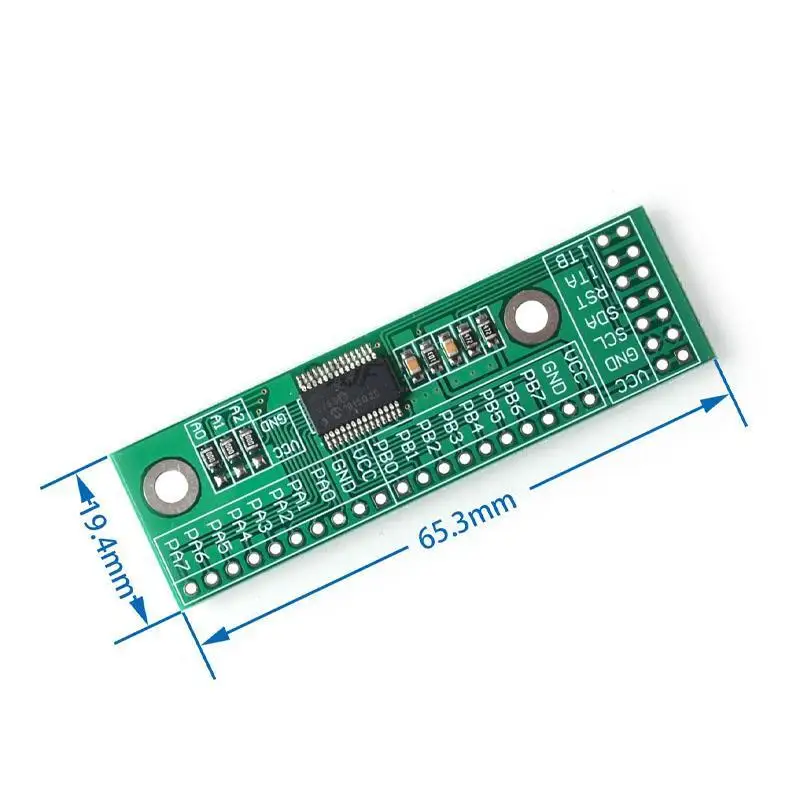

| Taille du module | 65mm * 19mm |

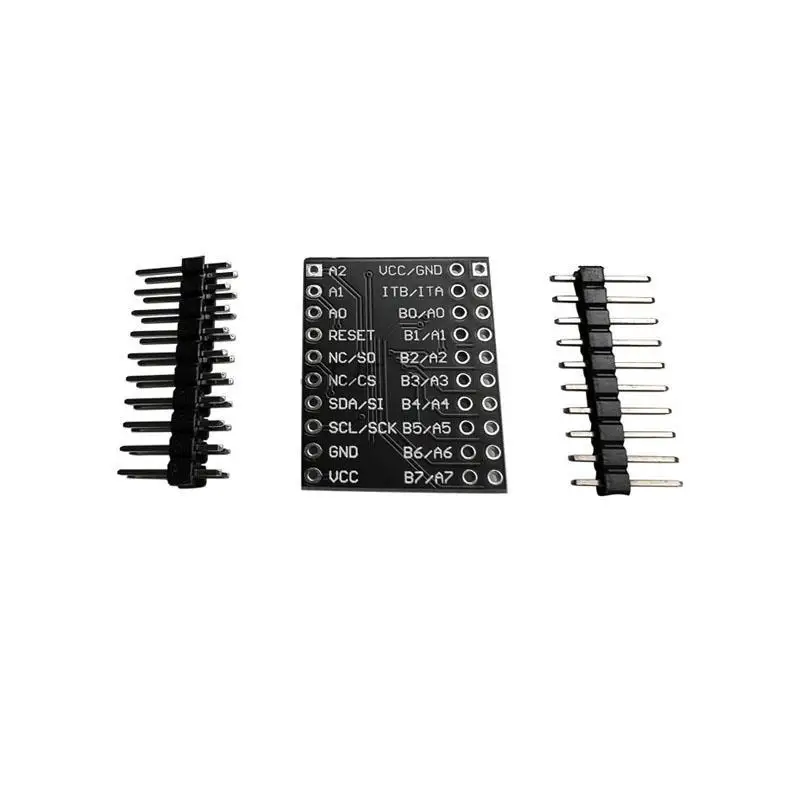

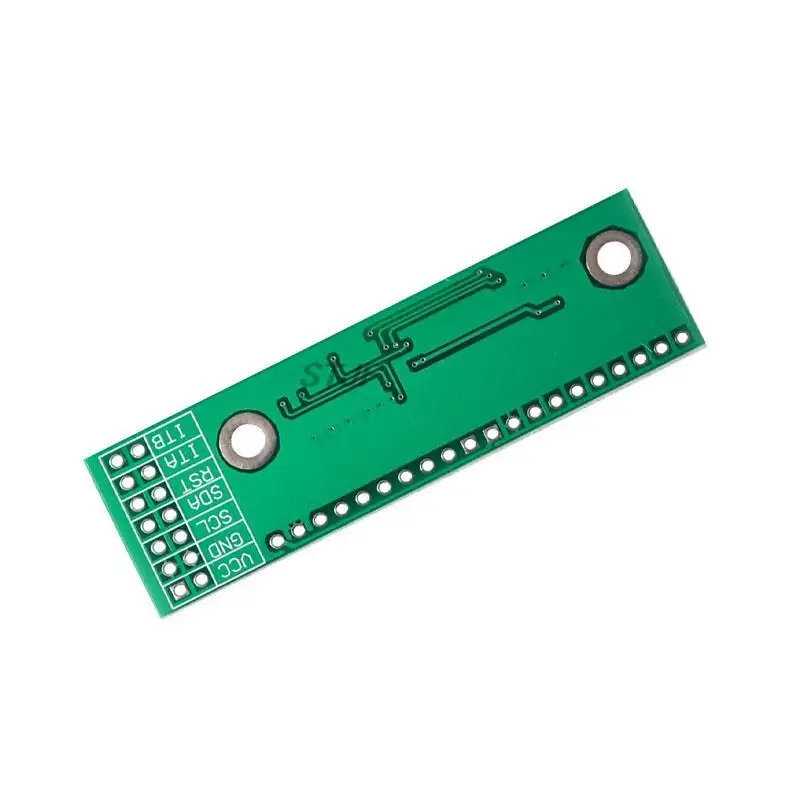

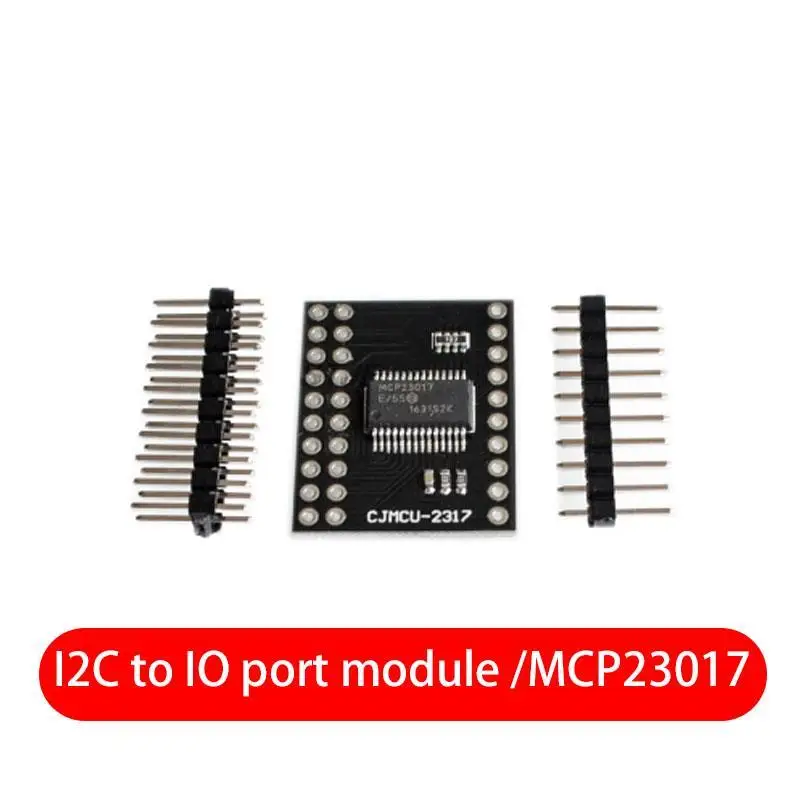

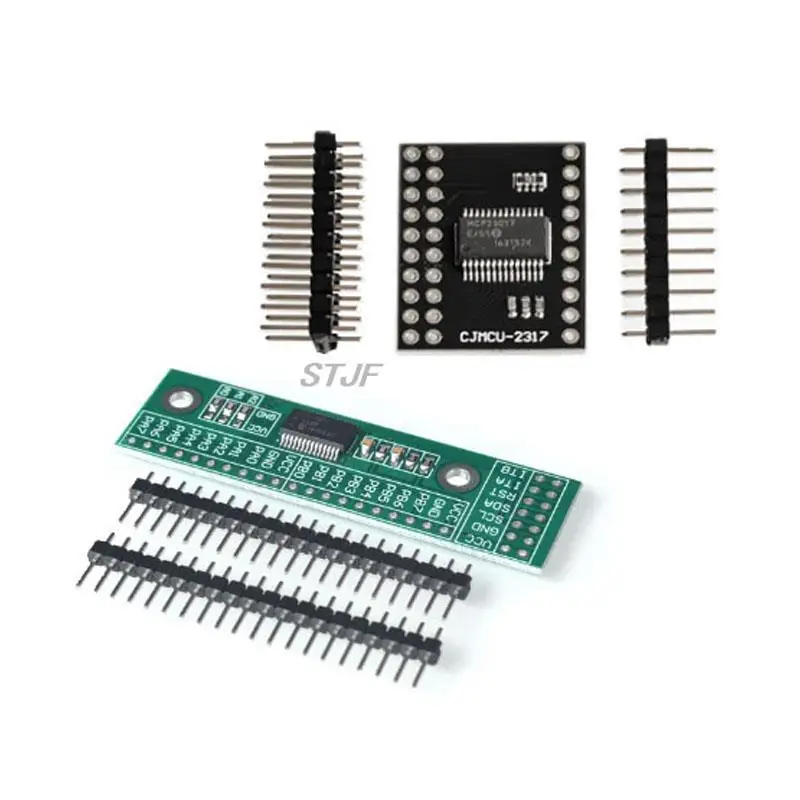

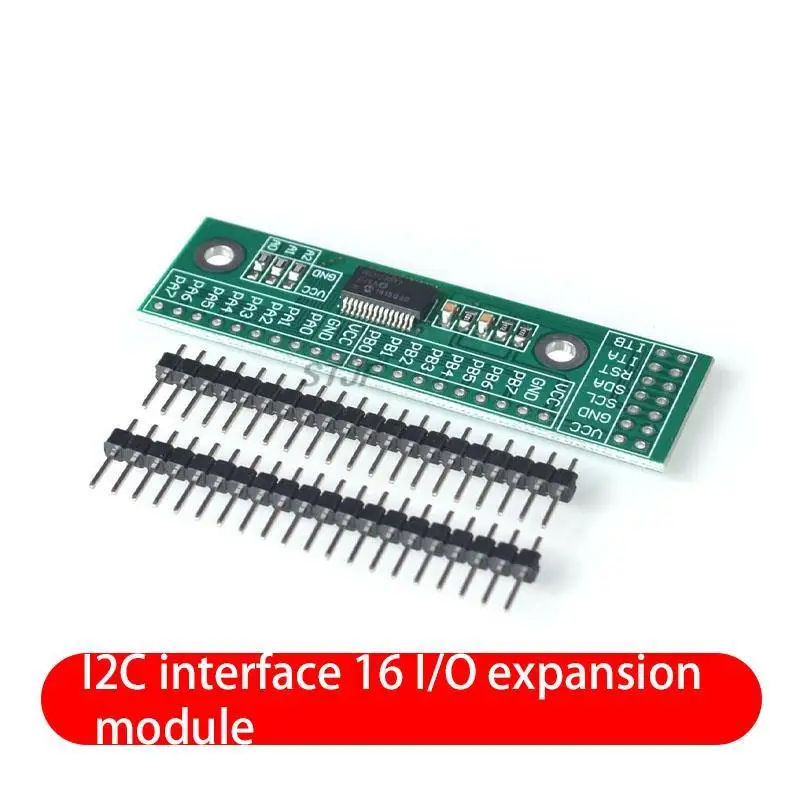

Introduction du produit
Le module est un module d’extension IO 16 voies avec interface I2C et puce MicroChip MCP23017 intégrée. La fonction de la puce est complète. Chaque IO peut être arbitrairement configuré comme entrée ou sortie, et des résistances de pull-up peuvent être placées, et des interruptions peuvent être activées pour IO configuré comme entrée. La capacité du lecteur de l’interface IO est forte, courant et courant jusqu’à 25mA.
Caractéristiques de la puce MCP23017
- Interface I2C haute vitesse
- Prise en charge des fréquences I2C 100KHz, 400KHz et 1.7MHz
- 3 broches d’adresse pouvant être réglées sur 8 adresses différentes
- 8 modules peuvent être connectés via deux bus I2C pour jusqu’à 128 extensions IO
Autres fonctionnalités du module
- Configuration flexible
- Capacité de conduite élevée
Paramètres
- Tension de fonctionnement: 3.0V-5.5V
- Puce de pilote: MCP23017
- Quantité IO: 16 (entrée, sortie, interruption)
- Alimentation du conducteur: 25mA1
- 12C fréquence: 100KHz, 400KHz, 1… 7MHz
- Température de fonctionnement: -40 ℃ -125 ℃
