MCP23017 I2C 16bit I/O Extension Tech

Blog > Arduino Tm1637 > MCP23017 I2C 16bit I/O Extension Tech – Test et Avis

.
.

Table of Contents

Points Clés

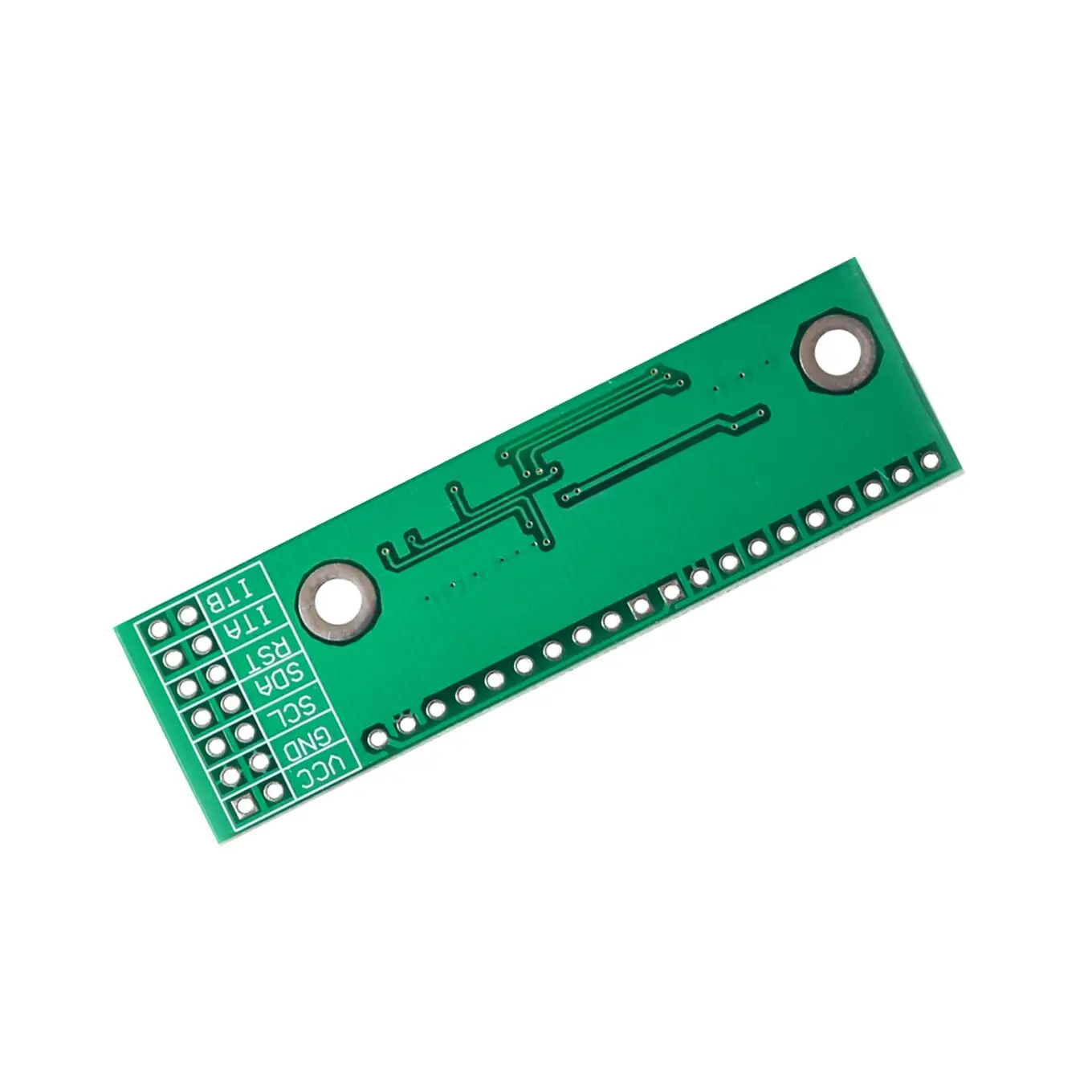

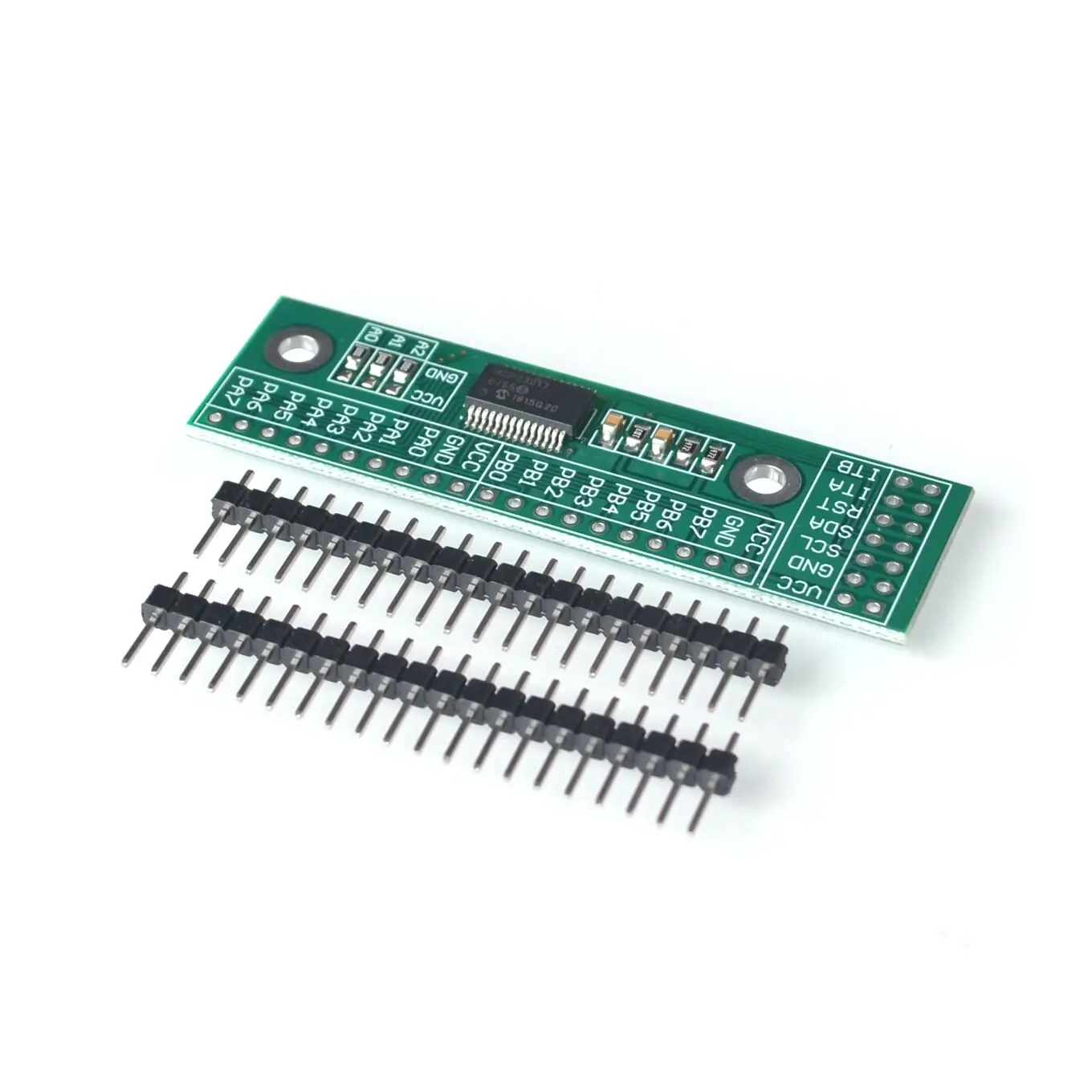

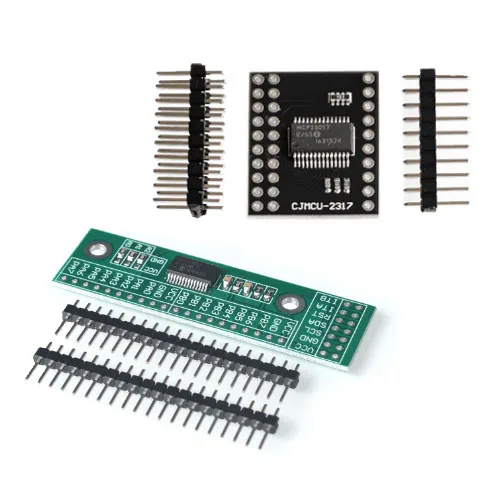

Module d’extension IO 16 voies avec interface I2C
Puce MicroChip MCP23017 intégrée
Configuration flexible et forte capacité de conduite
Supporte les fréquences I2C 100KHz, 400KHz et 1.7MHz
Peut connecter jusqu’à 8 modules pour 128 extensions IO
Compatibilité avec les pilotes 51 et Arduino
Taille du module: 65mm * 19mm

Description du produit

Introduction du produit

Le module est un module d’extension IO 16 voies avec interface 12C et puce MicroChip MCP23017 intégrée. La fonction de la puce est complète. Chaque IO peut être arbitrairement configuré comme entrée ou sortie, et des résistances de pull-up peuvent être placées, et des interruptions peuvent être activées pour IO configuré comme entrée. La capacité du lecteur de l’interface IO est forte, courant et courant jusqu’à 25mA.
Le MCP23017 est une interface IIC à grande vitesse. Il prend en charge les fréquences IIC 100KHz, 400KHz et 1.7MHz. La puce dispose de 3 broches d’adresse qui peuvent être réglées sur 8 adresses différentes. En conséquence, 8 modules peuvent être connectés via deux bus IIC pour jusqu’à 128 extensions IO.
Le module a une configuration flexible et une forte capacité de conduite. Il y a beaucoup de connexions parallèles.

Paramètres:
Tension de fonctionnement: 3.0V-5.5V
Puce de pilote: MCP23017
Quantité d’E/S: 16 (entrée, sortie, interruption)
Alimentation du conducteur: 25mA1
Fréquence I2C: 100KHz, 400KHz, 1… 7MHz
Température de fonctionnement: -40 ℃ -125 ℃
Grade de puce: Grade industriel
Multiples parallèles: jusqu’à 8
Pilote: 51 et Arduino
Taille du module: 65mm * 19mm

Test et avis

Installation et configuration

Connectez le module à votre microcontrôleur grâce à l’interface I2C
Configurez les IO en tant qu’entrées ou sorties selon vos besoins
Activez les résistances de pull-up si nécessaire
Utilisez les interruptions pour les IO configurés en tant qu’entrées

Performance et fonctionnalités

La capacité de conduite de l’interface IO est puissante, jusqu’à 25mA
Supporte les fréquences I2C allant jusqu’à 1.7MHz pour une communication rapide
Configuration flexible avec 16 IO pouvant être utilisés en entrée, sortie ou interruption
La puce MCP23017 permet de connecter jusqu’à 8 modules pour un total de 128 extensions IO
Convient aux pilotes 51 et Arduino, offrant une large compatibilité

Que pensent les clients du produit

Aucun avis de clients n’est disponible pour le moment.

Notre avis : Le MCP23017 I2C Wild 16bit I/O Extension Tech Pin Board est un excellent choix pour étendre les capacités d’entrée/sortie de votre microcontrôleur. Son interface I2C permet une communication rapide et sa puce MCP23017 offre de nombreuses fonctionnalités. Cependant, son taille compacte peut être un peu difficile à manipuler pour les débutants. Dans l’ensemble, c’est un produit fiable et performant.

Avis de l’expert

Le MCP23017 I2C Wild 16bit I/O Extension Tech Pin Board est un module d’extension IO très pratique. Sa puce intégrée offre de nombreuses possibilités de configuration et sa capacité de conduite est impressionnante. Les fréquences I2C supportées garantissent une communication rapide et fiable. De plus, sa compatibilité avec les pilotes 51 et Arduino le rend facile à intégrer dans divers projets. Son seul inconvénient notable est sa taille réduite, ce qui peut rendre l’installation et la manipulation un peu plus délicates. Dans l’ensemble, je recommande vivement ce produit pour les amateurs d’électronique et les développeurs en herbe.

FAQ

Question 1 : Quelle est la tension de fonctionnement de ce module?

Réponse : Ce module fonctionne avec une tension comprise entre 3.0V et 5.5V.

Question 2 : Combien d’extensions IO peut-on connecter avec ce module?

Réponse : Il est possible de connecter jusqu’à 8 modules via deux bus I2C, ce qui permet d’obtenir jusqu’à 128 extensions IO.

Question 3 : Quelle est la taille du module?

Réponse : Le module mesure 65mm de longueur et 19mm de largeur.
