Lot de 1 capteur MQ pour gaz – Test et Avis

.
.

Points Clés

Description du produit

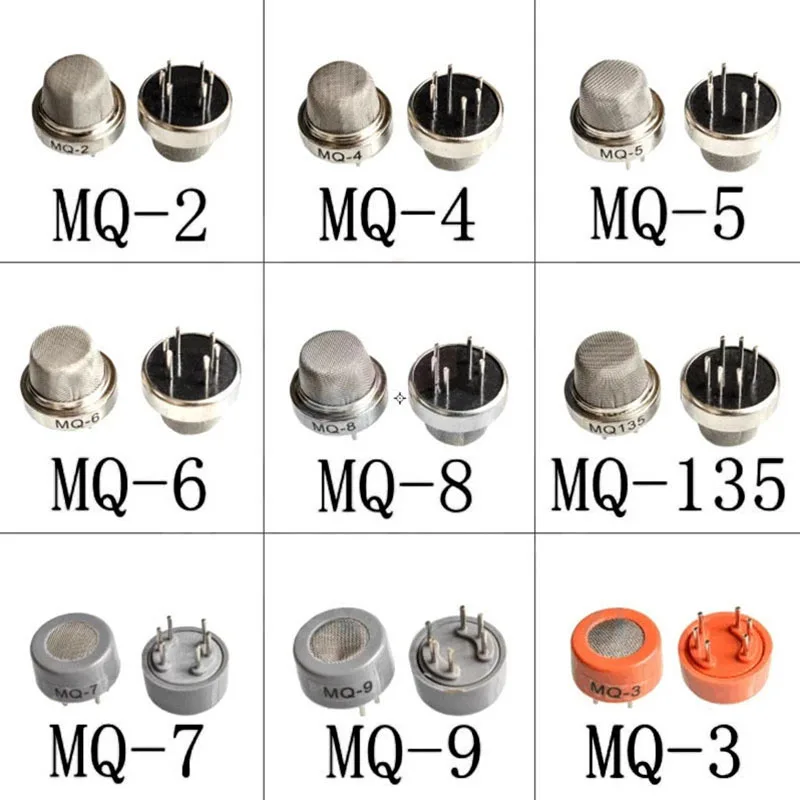

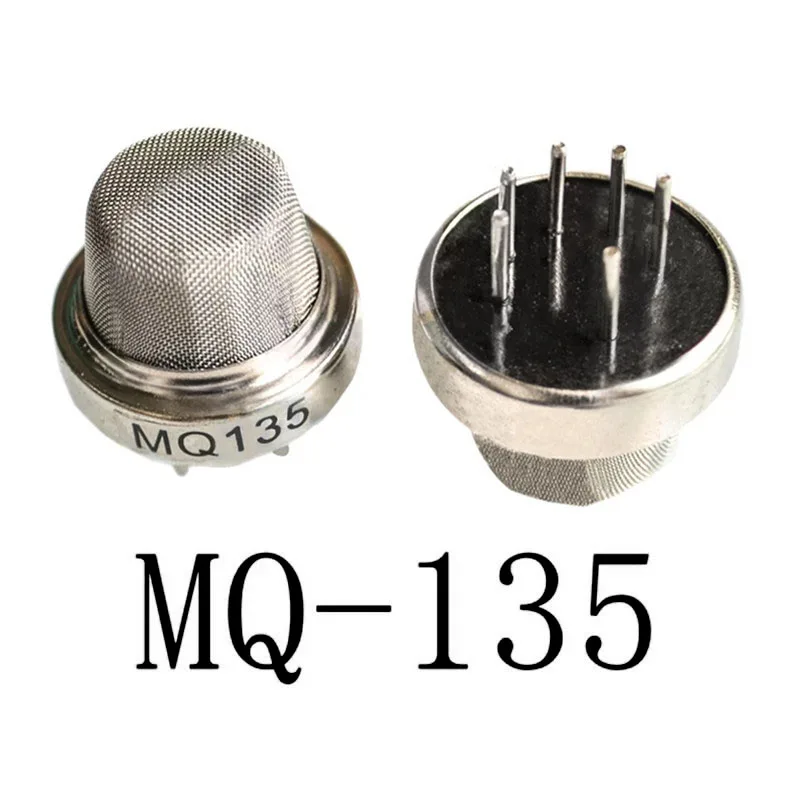

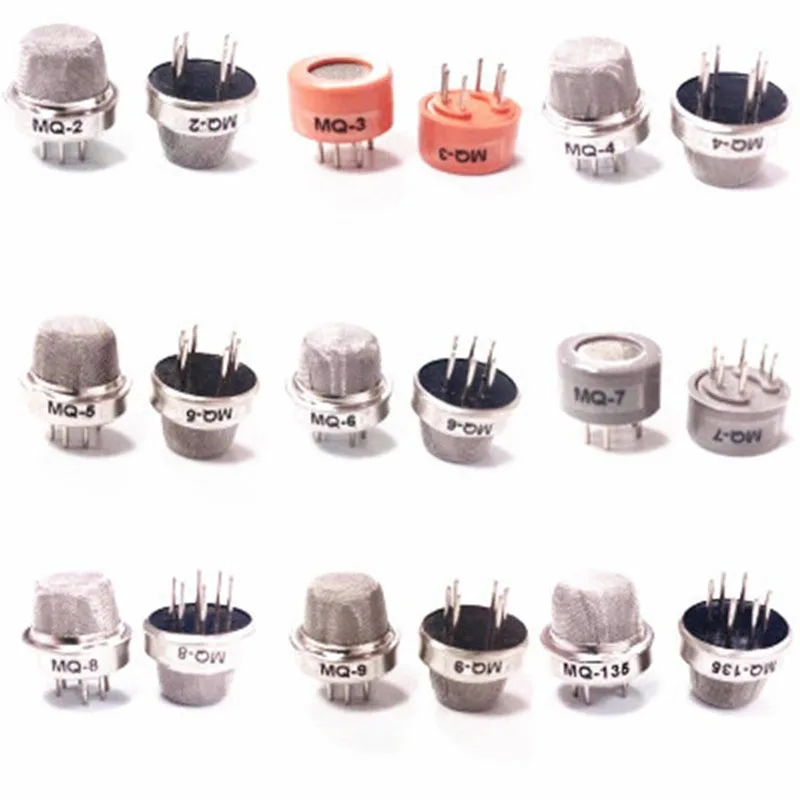

Le capteur de gaz MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 est utilisé pour la détection de gaz inflammables. Il utilise l’oxyde d’étain (SnO2) comme matériau de détection de gaz avec une faible conductivité dans l’air pur. Lorsqu’il y a un gaz combustible dans l’environnement, la conductivité du capteur augmente en fonction de la concentration de gaz combustible. Cette variation de conductivité est convertie en un signal de sortie correspondant à la concentration de gaz grâce à un circuit simple. Ce capteur est très sensible aux gaz liquéfiés, au propane et à l’hydrogène, ce qui le rend idéal pour la détection du gaz naturel et d’autres vapeurs combustibles. Il peut être utilisé pour le dispositif de surveillance des fuites de gaz à domicile et en usine. Il dispose d’une sortie de signal de commutateur TTL et d’une sortie de signal analogique.

Caractéristiques du module

• Utilise une conception à double panneau de haute qualité
• Indicateur de puissance et instructions de sortie de signal TTL
• Sortie de signal de commutateur DO (TTL) et sortie de signal analogique AO
• Signal de sortie valide TTL faible
• Tension de sortie analogique plus élevée pour une concentration de gaz plus élevée
• Meilleure sensibilité aux gaz liquéfiés, gaz naturel, gaz de ville et fumée
• Quatre trous de vis pour faciliter le positionnement
• Dimensions du produit: 32 (L) * 20 (W) * 22 (H)
• Longue durée de vie et stabilité fiable
• Réponse rapide aux fonctionnalités de récupération

Performances électriques

• Tension d’entrée: DC5V
• Consommation d’énergie (courant): 150mA
• Sortie DO: TTL numérique 0 et 1 (0.1 et 5V)
• AO sortie: 0.1-0.3V (relativement pas de pollution), concentration maximale d’environ 4V tension

Mise en place

• VCC: alimentation positive (5V)
• GND: alimentation négative
• DO: sortie de signal de commutateur TTL
• AO: sortie de signal analogique

Programme de test

Ce produit peut être utilisé pour mettre en place un programme de test. Voici un exemple:

#include

void main() {
    while(1) {
        LED = 1;
        if (DOUT == 0) {
            Delay();
            if (DOUT == 0) {
                LED = 0;
            }
        }
    }
}
