“KY-026 : Détecteur de capteur de flamme” – Test et Avis

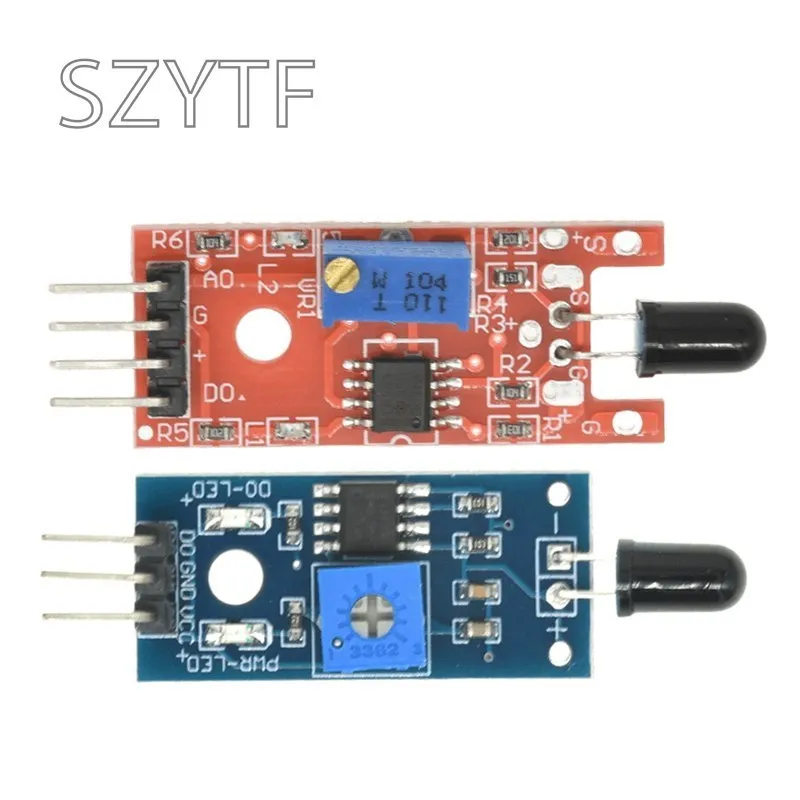

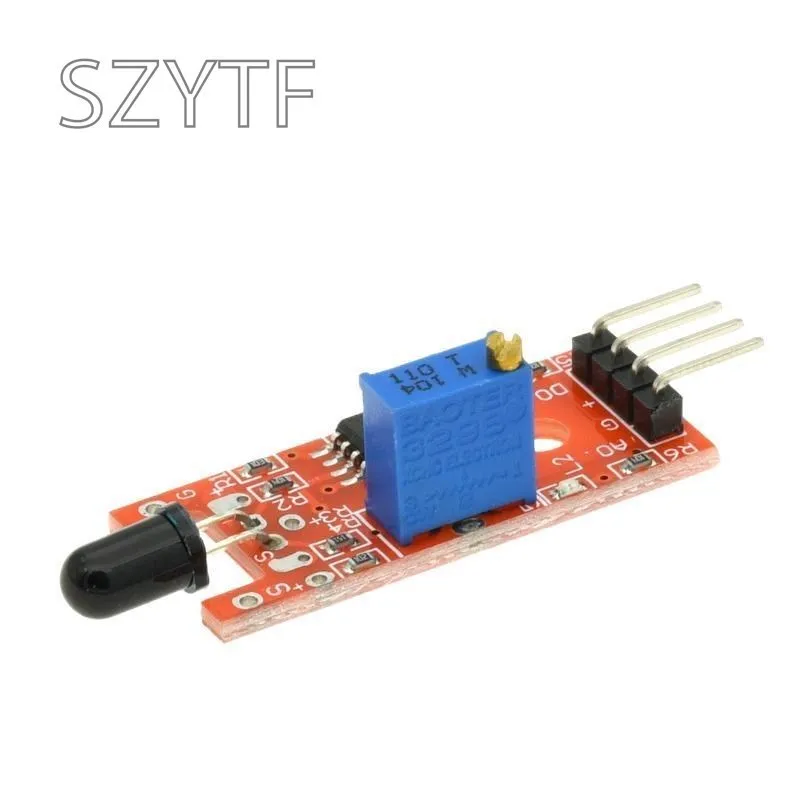

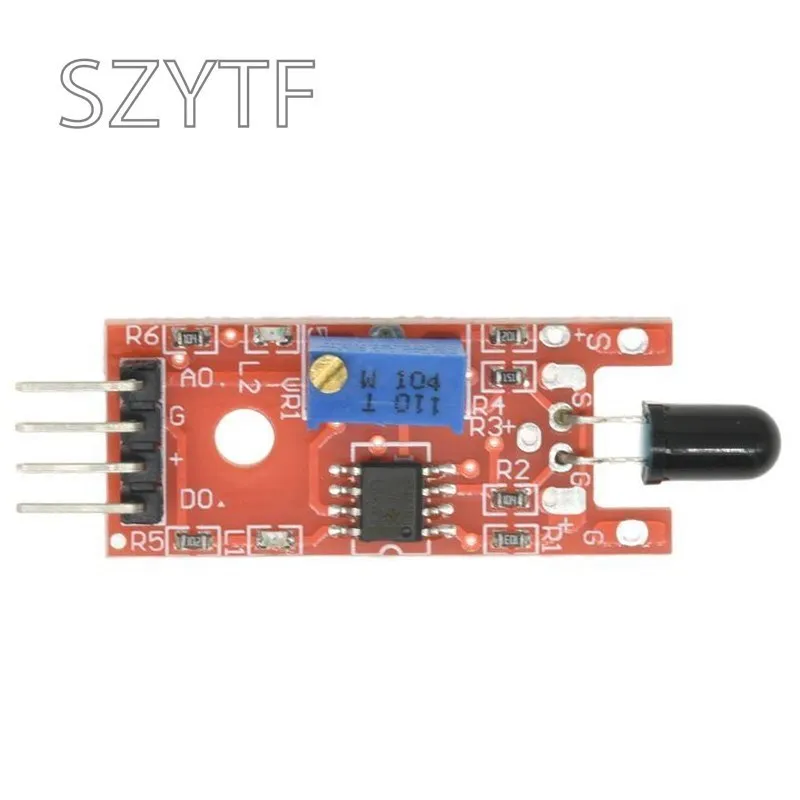

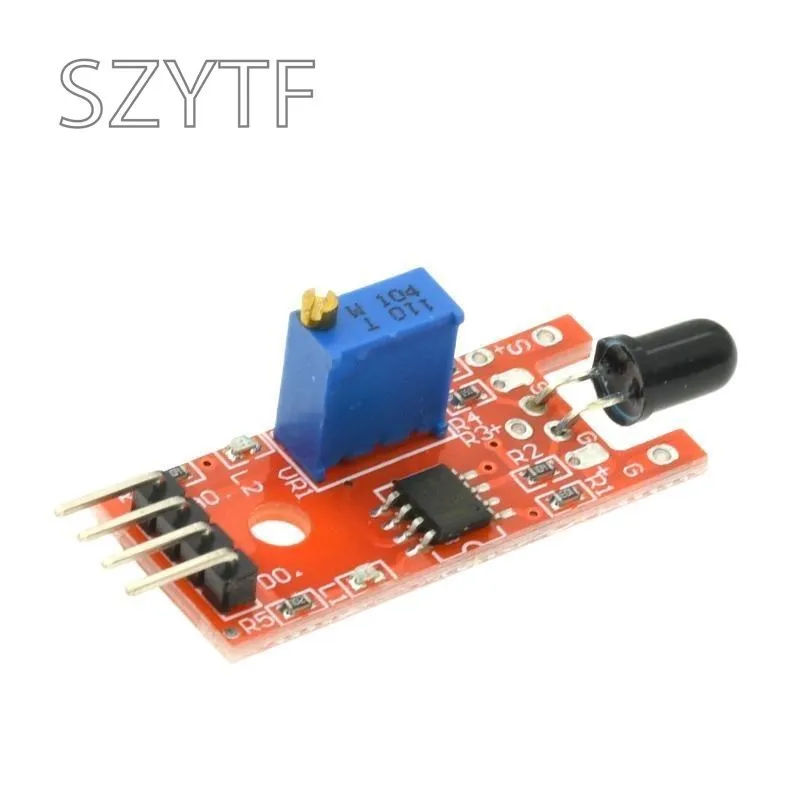

4PINModule capteur de flamme

Récepteur IR haute sensibilité

Extrêmement sensible aux ondes entre 760-1100nm

Lampe témoin d’alimentation

Voyant indicateur de sortie comparateur

AO, sortie de signal de tension de thermister en temps réel

DO, sortie de signal de niveau électrique haut/bas

Sortie de quantité analogique

Sortie de niveau électrique de retournement de seuil

Seuil ajusté par potentiomètre

Plage d’angle de détection: environ 60 degrés

Alimentation électrique: 0-15 V DC

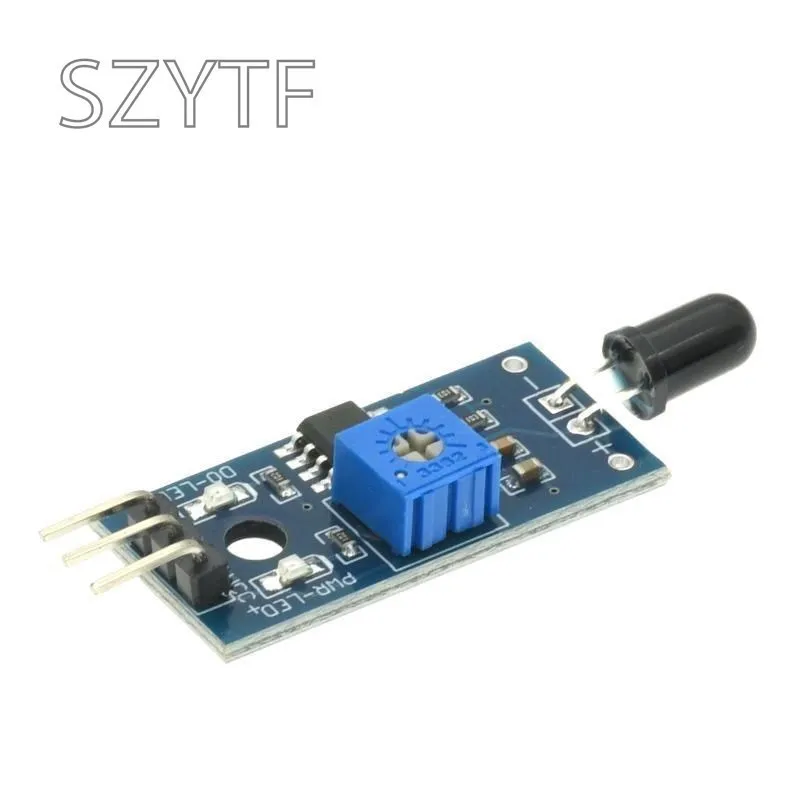

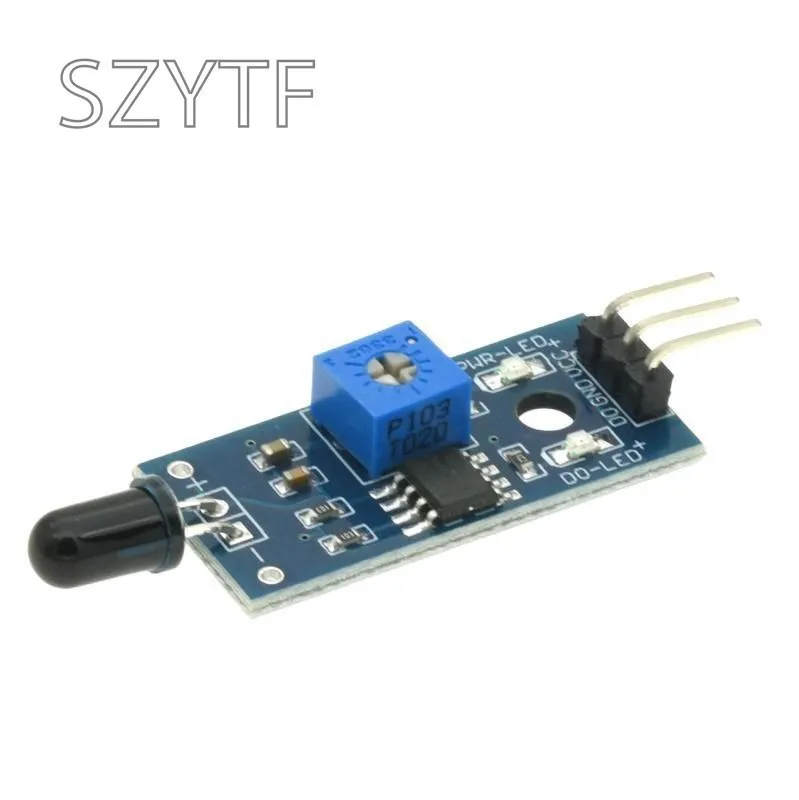

3PINModule capteur de flamme

1. Le capteur de flamme est le plus sensible à la flamme, et il répondra également à la lumière ordinaire, généralement utilisée dans l’alarme incendie et à d’autres fins.

2. Une petite interface de sortie de panneau peut être directement connectée au port IO du microcontrôleur.

3. Le capteur doit être maintenu à une certaine distance de la flamme, afin de ne pas endommager le capteur en raison de la température élevée.

4. La distance d’essai pour la flamme de l’allumeur doit être de 80cm, plus la flamme est grande, plus la distance d’essai est grande.

5. Le mode de sortie analogique de petites plaques et le processus de conversion AD peuvent aider à obtenir une plus grande précision.

1. peut détecter la flamme ou la lumière avec la longueur d’onde dans la plage de 760 nm à 1100 nm.

2. L’angle de détection est d’environ 60 degrés, extrêmement sensible au spectre de flamme.

3. La sensibilité est réglable. (indiquée en bleu potentiomètre numérique)

4. La sortie du comparateur avec un signal propre, une bonne forme d’onde, une forte capacité de conduction de plus de 15mA.
