“Kit horloge numérique DIY avec buzzer” – Test et Avis

.
.

Points Clés

Description

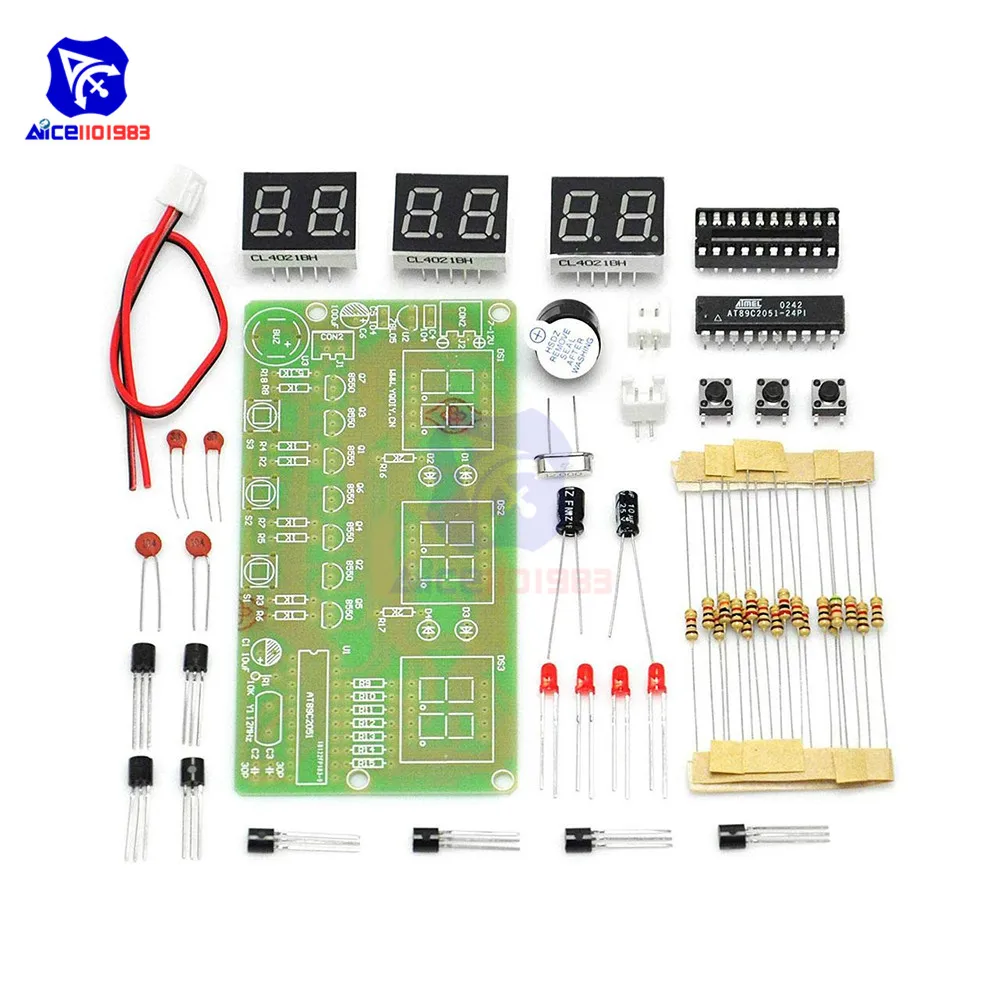

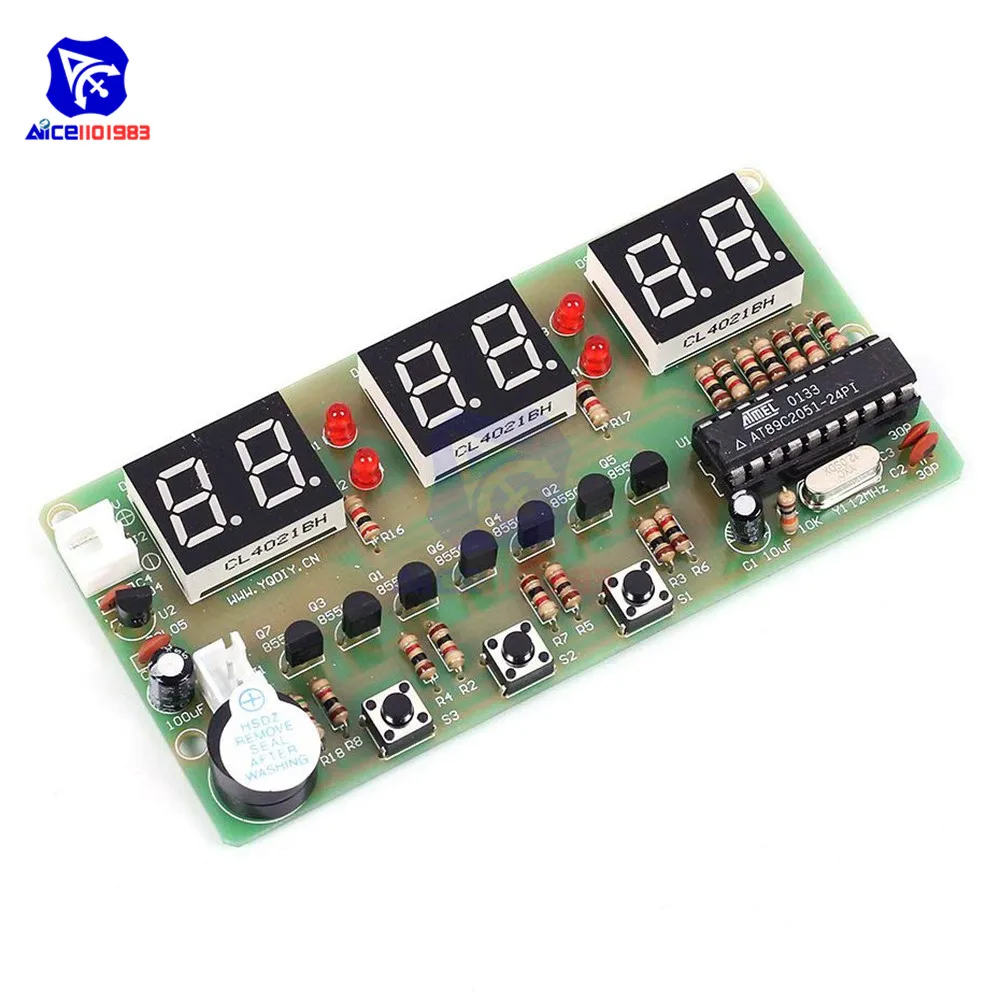

Le Diymore Horloge Numérique DIY Kit est conçu pour être installé sur une horloge électronique numérique à 4 chiffres. Il est largement utilisé dans les écoles pour aider les étudiants à apprendre les bases de la mécanique et de l’électronique. C’est un excellent projet pour une foire scientifique. Il est fortement recommandé pour pratiquer de manière ludique les compétences en soudure, que ce soit pour vous ou pour vos enfants.

Fonctionnalités

• Horloge
• Réglage de l’heure
• Réglage de l’alarme
• Minuterie de compte à rebours
• Chronomètre
• Compteur
• Sonnerie horaire
• Affichage précis de l’heure
• Format 24 heures

Principe de fonctionnement

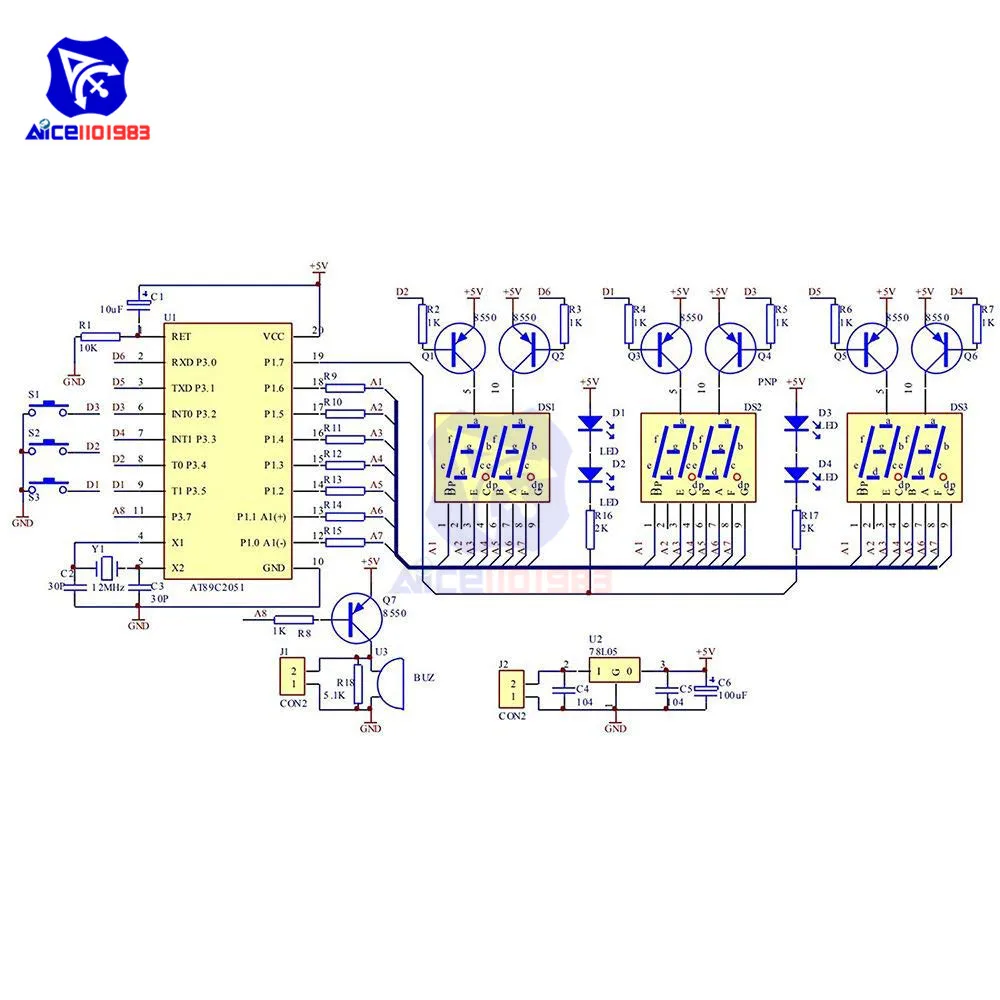

Le circuit est principalement composé du circuit à microcontrôleur, du circuit d’affichage, du circuit d’entrée clavier, du circuit de sonnerie et du circuit d’alimentation.

1. Circuit à microcontrôleur : basé sur AT89C2051, comprenant la réinitialisation à l’allumage et le circuit d’horloge.
2. Circuit d’affichage : le composant principal est un tube numérique à 2 chiffres en rouge. Le pilote utilise un transistor PNP et est équipé d’une résistance de limitation de courant à chaque port. Il est piloté par balayage et utilise P1.0 à P1.6. La partie des deux points utilise quatre diodes rouges Φ3 avec balayage. Et elle utilise P1.7.
3. Circuit d’entrée clavier : les touches S1 à S3 sont utilisées avec une fonction réutilisée qui est réutilisée avec la partie d’affichage de P3.5, P3.4 et P3.2. Et voici le principe de fonctionnement. Mettez le niveau haut sur la broche correspondante pour lire l’état des touches et effectuez un rebondissement via le système microcontrôleur pour attribuer aux touches la valeur correspondante.
4. Circuit de sonnerie : il est composé d’un buzzer et d’un transistor PNP. Le principe de fonctionnement est que le buzzer émet un son à une fréquence fixe après que le transistor PNP s’allume. Il est piloté par un port indépendant et utilise P3.7. J1 est utilisé pour connecter les équipements d’extrocontrôle qui émettront un niveau bas en l’absence de signal de sonnerie, ou un niveau haut avec un signal de sonnerie.
5. Circuit d’alimentation : il est composé d’un circuit intégré à trois bornes qui alimente l’ensemble du système avec une tension stable.

Que pensent les clients du produit ?

Malheureusement, nous n’avons pas encore d’avis clients sur ce produit. Cependant, compte tenu de ses caractéristiques et de sa polyvalence, nous pouvons anticiper certains avantages et limitations potentiels.

Avantages

• Facile à assembler
• Idéal pour apprendre les compétences d’électronique et de soudure
• Nombreuses fonctionnalités intégrées
• Affichage précis de l’heure
• Format 24 heures

Limitations

• Nécessite une alimentation externe
• Les instructions peuvent être difficiles à comprendre pour les novices en électronique
• La qualité des composants peut varier

Avis personnel

Après avoir examiné en détail le kit d’horloge numérique Diymore, je dois dire que c’est un produit intéressant pour les amateurs d’électronique et les personnes souhaitant apprendre les bases de la soudure. Les nombreuses fonctionnalités intégrées offrent une expérience d’apprentissage variée et permettent de créer une horloge personnalisée. Cependant, il est important de noter que ce kit nécessite une certaine expertise en électronique pour être pleinement exploité. De plus, la qualité des composants peut varier, ce qui peut affecter la durabilité du produit. Dans l’ensemble, si vous êtes prêt à relever le défi et à acquérir de nouvelles compétences, le kit d’horloge numérique Diymore pourrait être un bon choix pour vous.

FAQ

1. Est-ce que ce kit est adapté aux débutants en électronique ?

Oui, ce kit peut être adapté aux débutants en électronique, mais il est recommandé d’avoir quelques connaissances de base en électronique et en soudure.

2. Fournit-il toutes les pièces nécessaires pour assembler l’horloge ?

Oui, le kit comprend toutes les pièces nécessaires pour assembler l’horloge, à l’exception d’une alimentation externe.

3. Quelle est la durée moyenne d’assemblage de ce kit ?

La durée d’assemblage de ce kit peut varier en fonction du niveau d’expérience de l’utilisateur, mais en moyenne, elle peut prendre de 1 à 2 heures.
