“Infrarouge Arduino : évite obstacles, module réfléchissant” – Test et Avis

.
.

Points Clés

Description du Produit

Présentation:

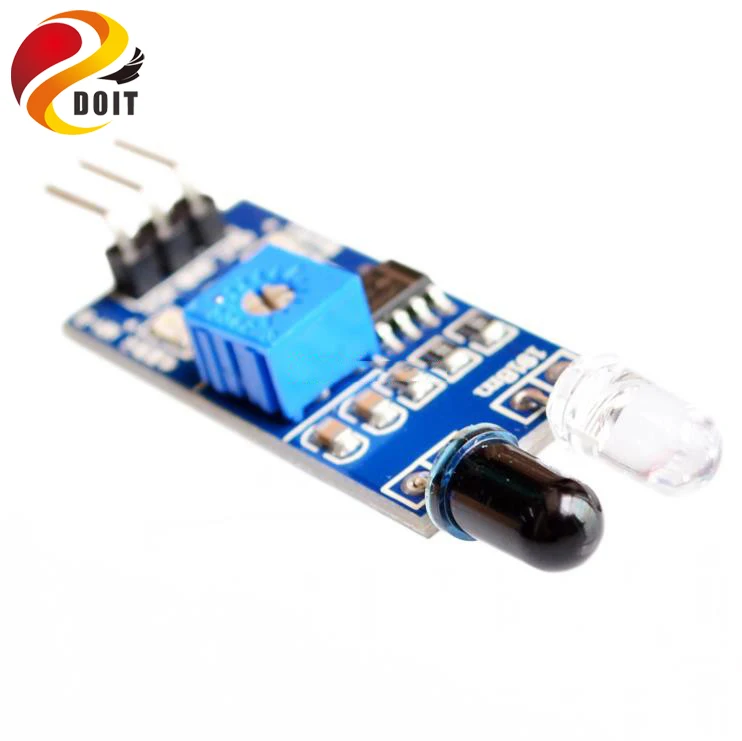

• Le module de capteur adaptable à la lumière ambiante, ayant une paire de tubes émetteurs et récepteurs infrarouges, les tubes de transmission émettent une certaine fréquence infrarouge, lorsque la direction d’un obstacle est détectée (surface de réflexion), l’infrarouge réfléchi est reçu par le tube de réception, après un traitement de circuit de comparateur, le voyant vert est allumé, Mais le signal numérique de sortie d’interface de sortie de signal (un signal de bas niveau), vous pouvez ajuster le potentiomètre de bouton de distance de détection, la plage de distance effective de 2 ~ 30cm, la tension de fonctionnement de 3.3V-5V. La plage de détection du capteur peut être obtenue en ajustant le potentiomètre, avec peu d’interférence, facile à assembler, facile à utiliser, peut être largement utilisé dans l’évitement d’obstacles robot, voiture d’évitement, compte de lignes, et suivi de ligne noir et blanc et de nombreuses autres occasions.

Paramètres:

• Lorsque le module détecte un obstacle devant le signal, l’indicateur vert s’allume au niveau de la carte, tandis que le port de sortie a soutenu une faible sortie de signal, le module détecte la distance 2 ~ 30cm, angle de détection 35 °, la distance peut détecter le potentiel est ajusté dans le sens des aiguilles d’une montre potentiomètre de réglage, détecte les augmentations de distance; Dans le sens antihoraire potentiomètre de réglage, réduire distance de détection.
• 2, la détection de réflexion infrarouge active du capteur, la réflectivité de la cible et donc la forme est une distance de détection critique. Où la distance de détection minimale noir, blanc, maximum; Petits objets loin d’une petite zone, une grande zone du Grand.
• 3, le port de sortie du module de capteur peut être directement connecté au microcontrôleur IO peut également conduire directement un relais 5V; Connexion: VCC-VCC; GND-GND; OUT-IO
• 4, comparateurs LM393, stable;
• 5, le module peut être 3-5V alimentation cc. Lorsque l’alimentation est allumée, le voyant d’alimentation rouge s’allume;
• 6, avec les trous de vis 3mm, installation fixe facile;
• 7, conseil taille: 3.2CM * 1.4CM
• 8, chaque module a été expédié tension de comparateur de seuil ajusté par potentiomètre bon, non spécial, ne pas réglable potentiomètre.

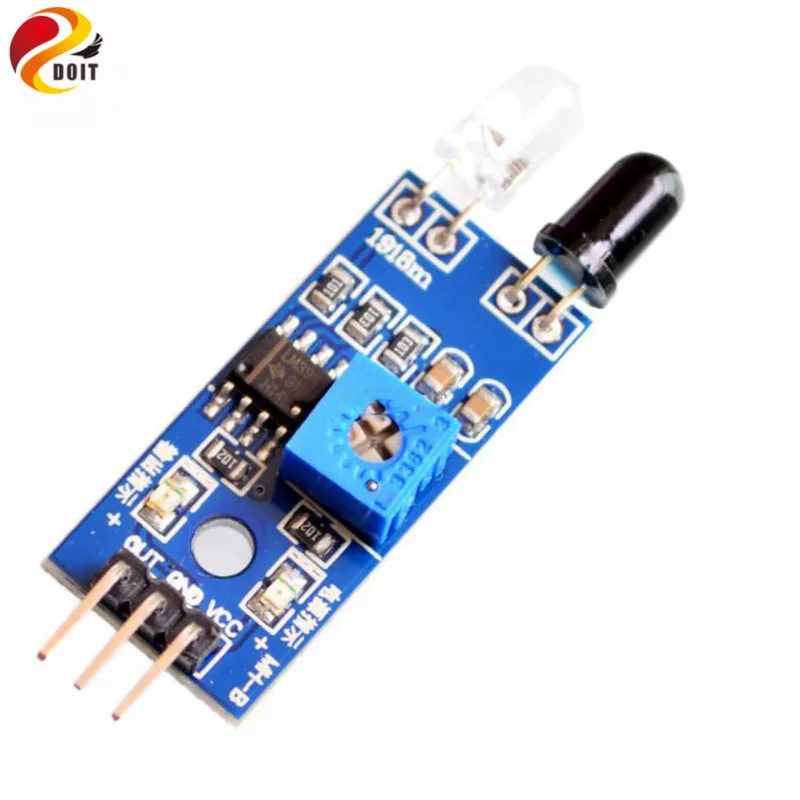

Description d’interface de Module

1 VCC 3.3V-5V tension externe (peut être directement connecté à 5v et 3.3v MCU MCU)

2 GND GND externe

Interface de sortie numérique à 3 cartes (0 et 1)

Que pensent les clients du produit?

Aucun avis client n’est disponible pour le moment.

Avis personnel

Le capteur infrarouge pour éviter les obstacles est un choix idéal pour tout projet de robot ou de voiture intelligente utilisant la plateforme Arduino. Ce capteur offre une large plage de détection de 2 à 30 cm, ce qui le rend adapté à de nombreuses applications. Sa tension de fonctionnement de 3.3V-5V le rend compatible avec la plupart des microcontrôleurs.

De plus, ce capteur est facile à assembler et à utiliser. Il est équipé d’un potentiomètre de distance de détection qui permet d’ajuster facilement la distance de détection souhaitée. Le module de capteur est également stable grâce aux comparateurs LM393 utilisés.

Cependant, il est important de noter que ce capteur utilise une détection de réflexion infrarouge active, ce qui signifie que la réflectivité de la cible peut influencer la distance de détection. Il est donc recommandé de tester le capteur dans différentes conditions pour obtenir des résultats précis.

FAQ

Des questions fréquemment posées sur le capteur infrarouge pour éviter les obstacles:

1. Quelle est la plage de distance de détection de ce capteur?
2. Peut-il être utilisé avec d’autres microcontrôleurs en dehors d’Arduino?
3. Comment ajuster la distance de détection du capteur?
