“HC-SR04: Capteur ultrasons pour Ardu37” – Test et Avis

.
.

Points Clés

• Performance stable et mesure précise de la distance
• Comparé à SRF05 et SRF02, ce module de télémétrie à ultrasons est précis et dispose d’une forte distance de mesure
• Angles morts super proches de 2 cm
• Plage de détection de 2 cm à 450 cm avec une précision allant jusqu’à 0.3 cm
• Simple à utiliser, avec un temps de déclenchement de 10 us et une sortie élevée pour la lecture de la distance

Description du Produit

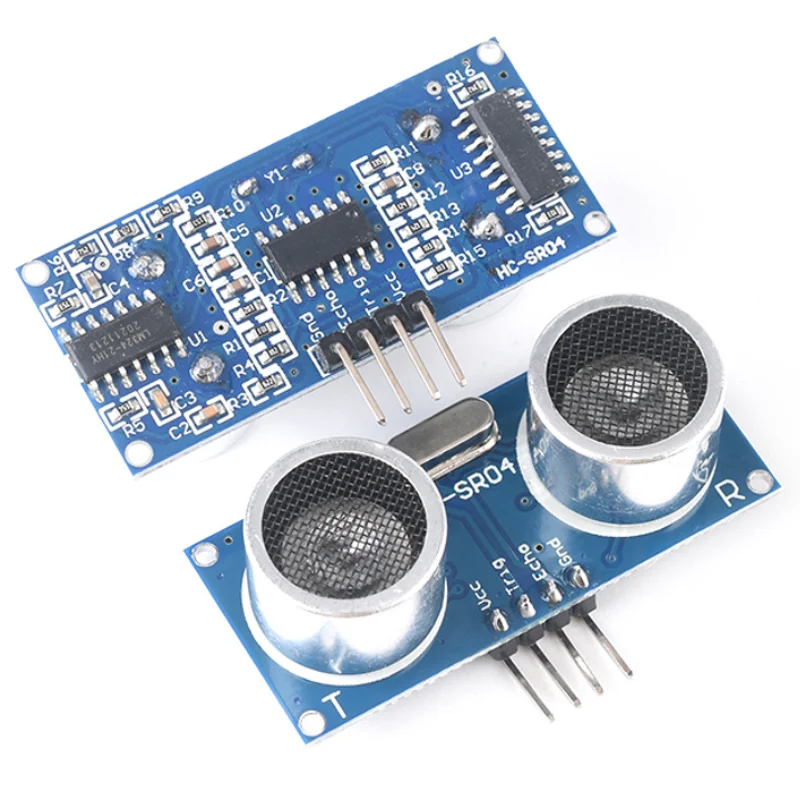

La performance de ce module de capteur à ultrasons HC-SR04 HCSR04 est stable et offre une mesure précise de la distance. Il est comparable à SRF05 et SRF02 en termes de précision et sa plage de détection est solide, ce qui en fait un produit couramment utilisé sur le marché. En plus de sa précision, ce module dispose d’angles morts super proches de 2 cm. Le câblage du panneau est simple avec des broches pour l’alimentation, la commande, la réception et la sortie, ainsi qu’une broche de sortie pour une utilisation en mode antivol.

Le module est alimenté en DC5V et a un courant de repos inférieur à 2mA. Il a une sortie haute de 5V et une sortie basse de 0V. L’angle d’induction est inférieur à 15 degrés et sa plage de détection s’étend de 2 cm à 450 cm. Sa haute précision permet une mesure allant jusqu’à 0.3 cm.

Le module fonctionne en envoyant automatiquement huit ondes carrées de 40kHz et détecte automatiquement si un retour de signal est présent. La distance de test est calculée en utilisant la formule: (temps élevé * vitesse du son (340 m/s)) / 2.

Fonctionnement du Module URF04

1. Envoyer un signal d’éclenchement élevé durant au moins 10 us à la broche de déclenchement du module
2. Le module envoie automatiquement huit ondes carrées de 40kHz et détecte si un retour de signal est présent
3. Le signal de retour est renvoyé à la broche de sortie en tant que signal élevé, avec une durée correspondant au temps ultrasonique du lancement au retour

Que Pensent les Clients du Produit

Aucun avis client n’a été trouvé pour ce produit pour le moment.

Notre Avis

Le capteur à ultrasons HC-SR04 HCSR04 est un excellent choix pour les projets nécessitant la mesure précise de distances. Sa performance stable et sa grande précision en font un module fiable et polyvalent. Sa plage de détection allant de 2 cm à 450 cm permet de l’utiliser dans de nombreuses applications.

Cependant, il convient de noter que ce module ne dispose pas de fonctionnalités avancées telles que la détection d’angle et la mesure continue. De plus, sa précision de mesure peut être affectée par des facteurs tels que les conditions environnementales et la réflexion des ondes ultrasoniques.

FAQ

Quelle est la tension d’alimentation acceptée par le module?

Le module accepte une tension d’alimentation de 5V (DC5V).

Quelle est la précision de mesure du module?

Le module a une précision de mesure allant jusqu’à 0.3 cm.

Comment câbler le module?

Le module doit être câblé avec les broches suivantes: VCC (alimentation), trig (côté contrôle), écho (extrémité réception), sortie (pieds vides) et GND (masse).
