Générateur de signal XR2206, kit bricolage – Test et Avis

.
.

Points Clés

• Alimentation en tension: 9-12V DC Entrée
• Formes d’onde: Carré, sinus et triangle
• Impédance: 600 Ohm + 10%
• Fréquence: 1Hz – 1MHz
• ONDE sinusoïdale : Amplitude: 0 – 3V à 9V DC entrée, Distorsion: Moins de 1% (à 1kHz), Planéité: + 0.05dB 1Hz – 100kHz
• ONDE CARRÉE : Amplitude: 8V (sans charge) à 9V DC entrée, Temps de montée: moins de 50ns (à 1kHz), Temps de chute: moins de 30ns (à 1kHz), Symétrie: Moins de 5% (à 1kHz)
• VAGUE TRIANGLE : Amplitude: 0 – 3V à 9V DC entrée, Linéarité: moins de 1% (jusqu’à 100kHz) 10mA

Description du produit

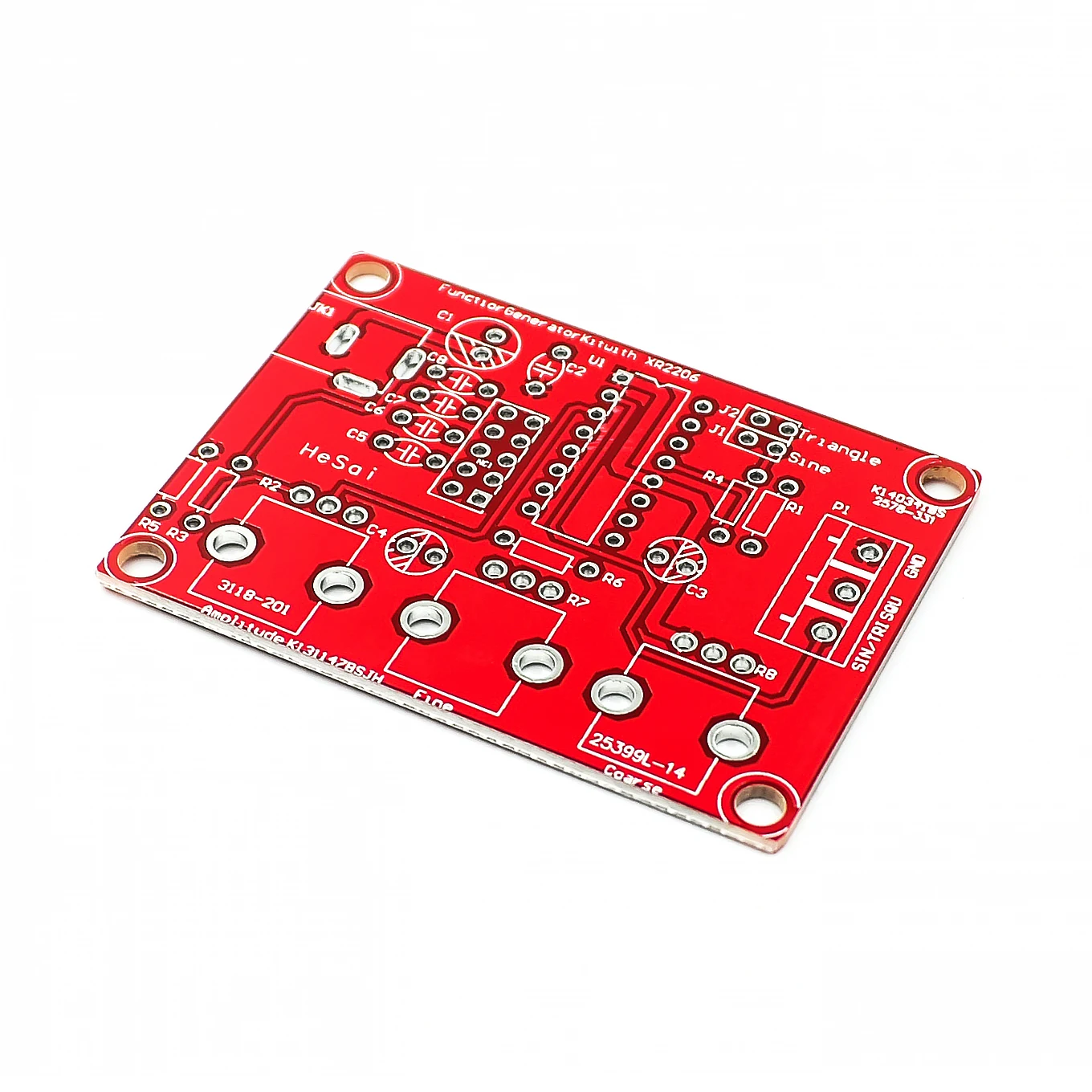

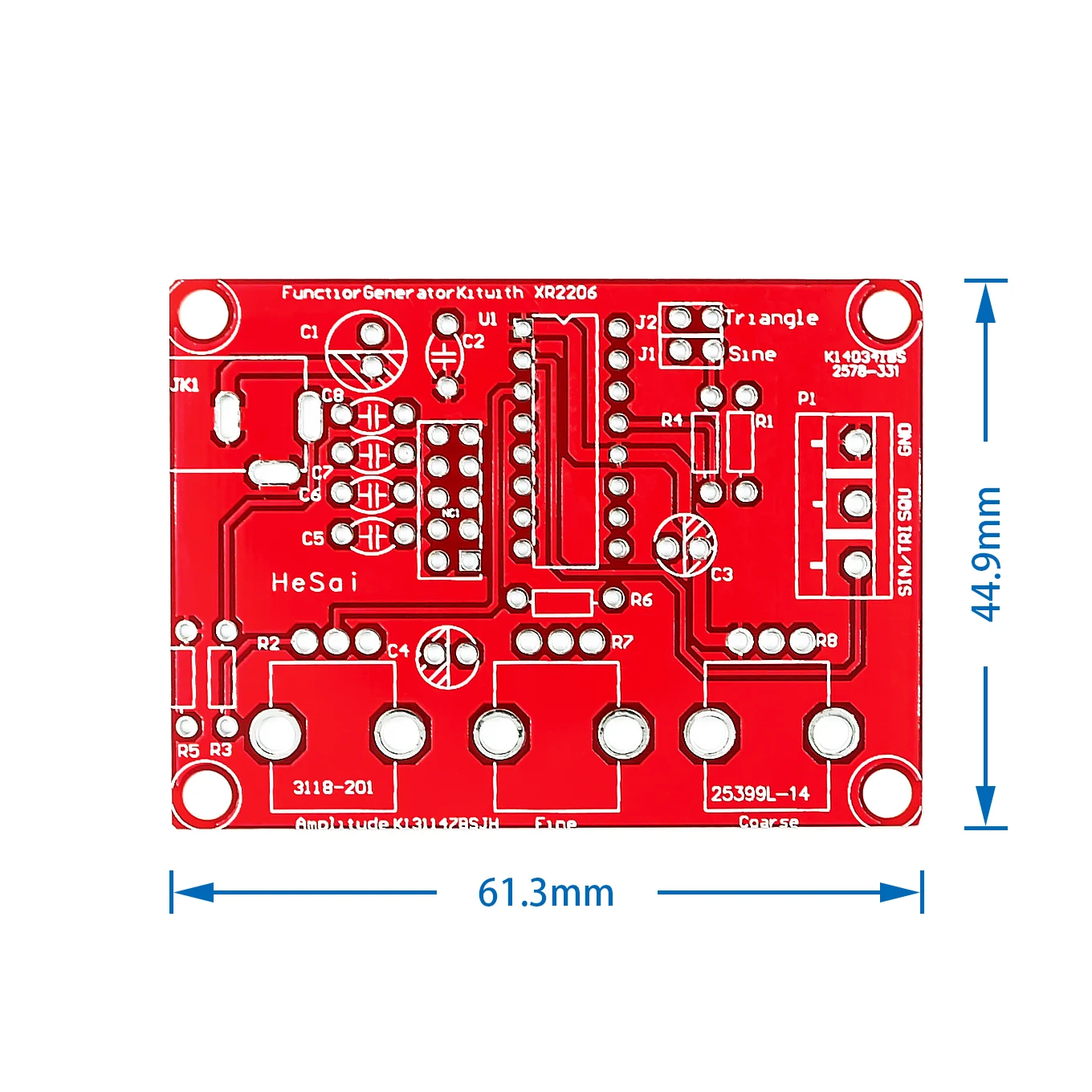

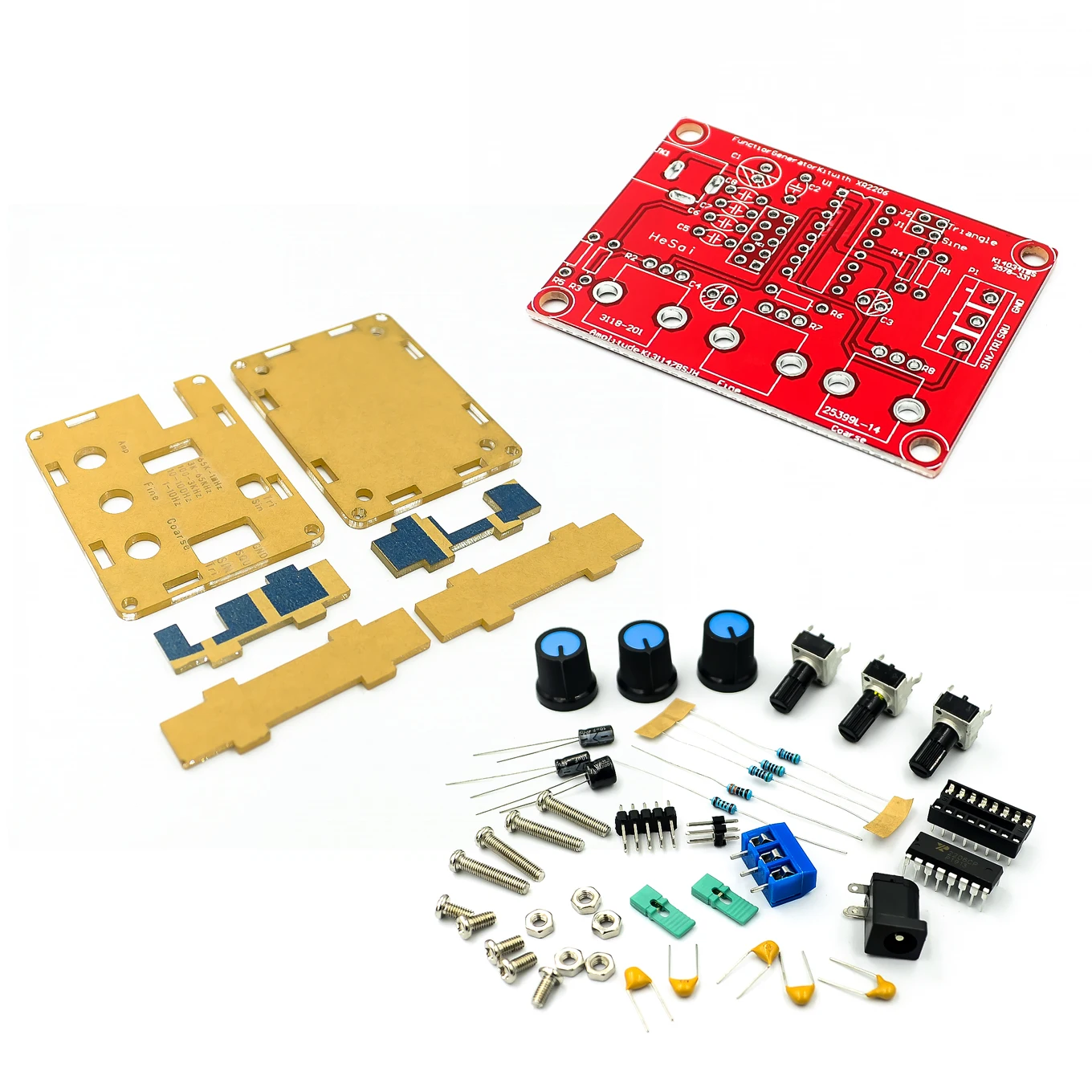

Le générateur de signal de fonction XR2206 est un kit de bricolage qui vous permet de générer des signaux sinusoïdaux, carrés et triangulaires dans une large plage de fréquences allant de 1Hz à 1MHz. Avec une alimentation en tension de 9-12V DC, ce générateur offre des sorties de qualité avec une impédance de 600 Ohm.

Sorties de forme d’onde

Ce générateur de signal offre trois formes d’ondes différentes :

• Sinusoïdale: Avec une amplitude réglable de 0 à 3V à 9V DC entrée, cette forme d’onde a une distorsion inférieure à 1% à 1kHz et une planéité de + 0,05 dB de 1Hz à 100kHz.
• Carrée: L’amplitude de la forme d’onde carrée est de 8V (sans charge) à 9V DC entrée. Les temps de montée et de chute sont respectivement inférieurs à 50ns et à 30ns à 1kHz, avec une symétrie inférieure à 5% à 1kHz.
• Triangle: Cette forme d’onde a une amplitude réglable de 0 à 3V à 9V DC entrée, avec une linéarité inférieure à 1% jusqu’à 100kHz.

Résultat

Que pensent les clients du produit ?

Malheureusement, nous n’avons pas encore d’avis de clients sur ce produit. Cependant, nous pouvons vous donner un aperçu des avantages et des limites du générateur de signal XR2206.

Avantages du générateur de signal XR2206 :

• Large plage de fréquences allant de 1Hz à 1MHz
• Trois formes d’onde disponibles: Sinusoïdale, carrée et triangulaire
• Amplitude réglable pour la sortie sinusoïdale et triangulaire
• Sortie de qualité avec une impédance de 600 Ohm

Limitations du générateur de signal XR2206 :

• L’amplitude de la sortie carrée est fixe à 8V
• La linéarité de la sortie triangulaire est inférieure à 1% jusqu’à 100kHz

Notre avis sur le générateur de signal XR2206

Le générateur de signal XR2206 est un kit de bricolage polyvalent qui vous permet de générer des signaux de différentes formes d’ondes dans une large plage de fréquences. Son amplitude réglable pour les sorties sinusoïdale et triangulaire est un avantage notable, ainsi que sa sortie de qualité avec une impédance de 600 Ohm. Cependant, il est important de noter que l’amplitude de la sortie carrée est fixe à 8V et que la linéarité de la sortie triangulaire est inférieure à 1% jusqu’à 100kHz, ce qui peut limiter certaines applications. Dans l’ensemble, le générateur de signal XR2206 offre un bon rapport qualité-prix et convient aux bricoleurs et aux passionnés d’électronique.

FAQ

Quels sont les modes d’alimentation compatibles avec ce générateur de signal XR2206 ?

Ce générateur de signal XR2206 fonctionne avec une alimentation en tension de 9-12V DC.

Quelles formes d’ondes peut-on générer avec ce générateur ?

Ce générateur de signal offre trois formes d’ondes différentes : sinusoïdale, carrée et triangulaire.

Quelle est la plage de fréquences supportée par ce générateur de signal XR2206 ?

Ce générateur de signal XR2206 peut générer des signaux dans une plage de fréquences allant de 1Hz à 1MHz.

Peut-on ajuster l’amplitude des sorties sinusoïdale et triangulaire ?

Oui, l’amplitude des sorties sinusoïdale et triangulaire est réglable de 0 à 3V à 9V DC entrée.
