"Ethernet USR-ES1 W5500: Avancée pour microcontrôleurs"

Blog > Stm32 St Link > “Ethernet USR-ES1 W5500: Avancée pour microcontrôleurs” – Test et Avis

.
.

Table of Contents

Points Clés

Caractéristiques principales	Description
Interface SPI haute vitesse 80MHz	L’interface prend en charge 80MHz
Prise en charge jusqu’à 8 prises	Le module prend en charge la connexion de 8 prises simultanées
Prise en charge des protocoles TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE	Le module prend en charge ces protocoles réseau
Interface périphérique série haute vitesse (SPI modèle 0, 3)	Le module dispose d’une interface série SPI haute vitesse
Mémoire de réception interne de 32K octets	Le module dispose d’une mémoire tampon interne de 32K octets pour les opérations de réception
Couche physique Ethernet 10BaseT/100BaseTX intégrée (PHY)	Le module intègre une couche physique Ethernet pour la transmission de données
Sorties LED indiquant le mode duplex, la connexion réseau, la vitesse et l’activité	Les LEDs fournissent des informations visuelles sur le mode duplex, la connexion réseau, la vitesse et l’activité
Compact et pratique pour les applications intégrées	Le module a une taille compacte et est idéal pour les projets nécessitant une intégration
Compatible avec le projet d’échantillon C	Le module est compatible avec le projet d’échantillon C pour faciliter son utilisation

Description du produit

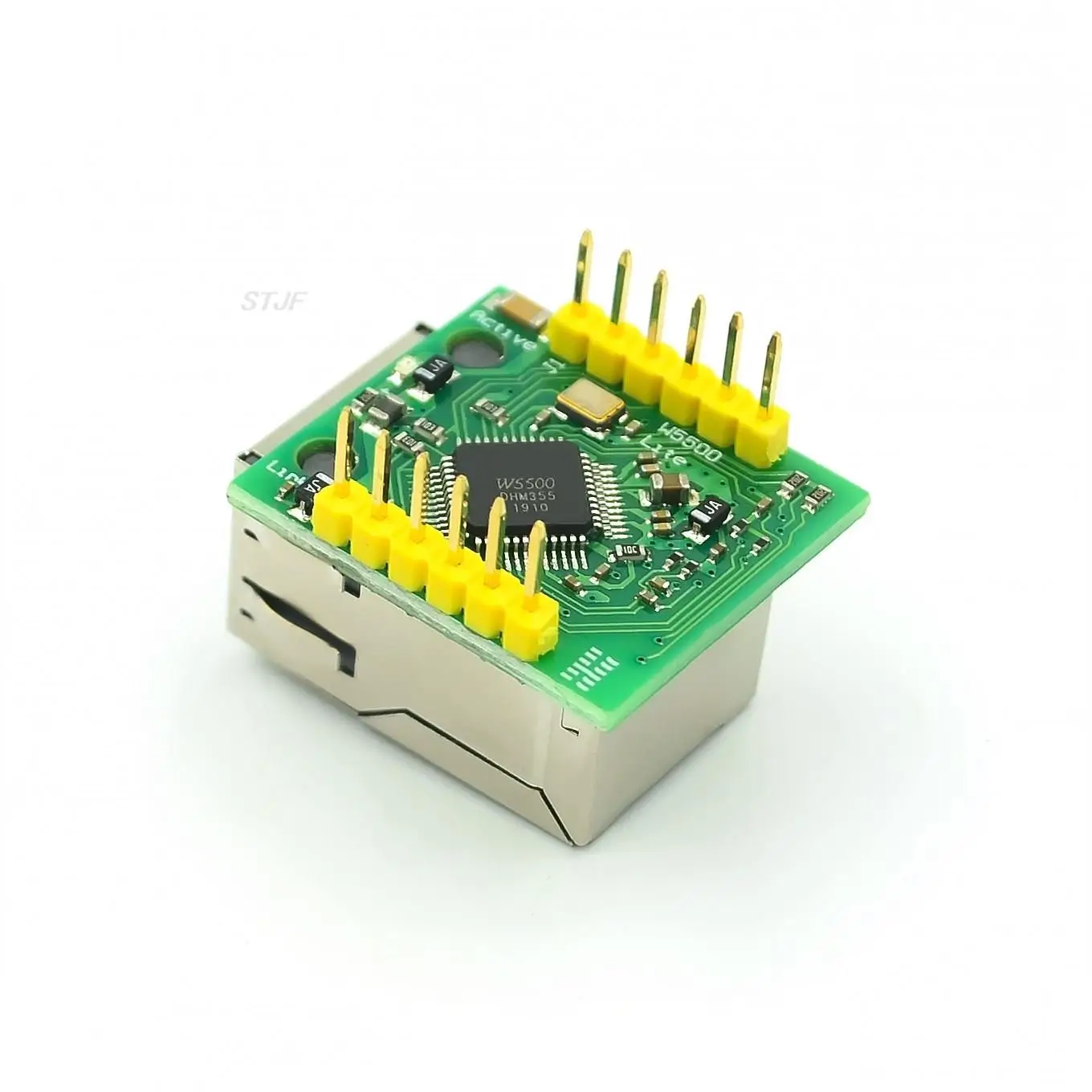

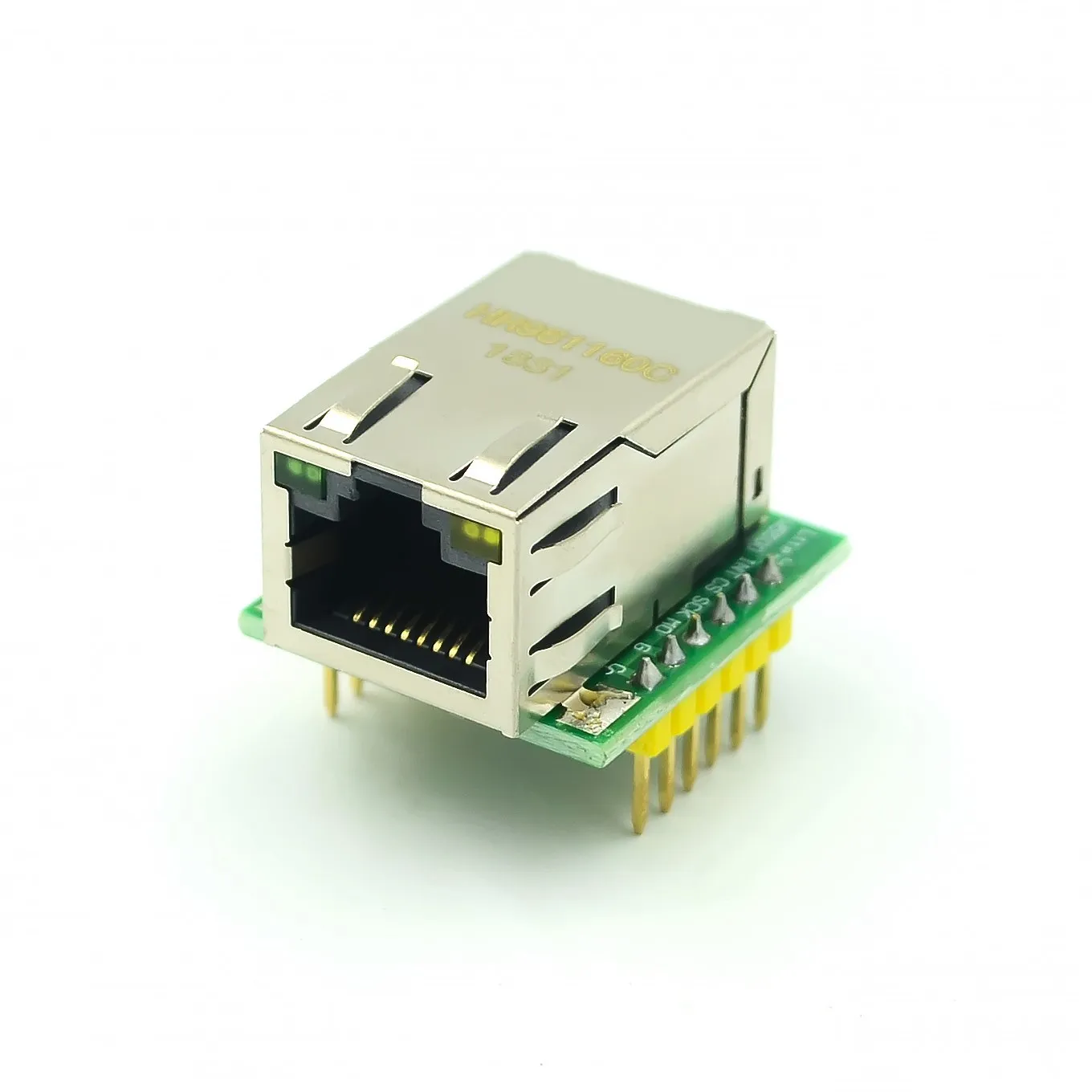

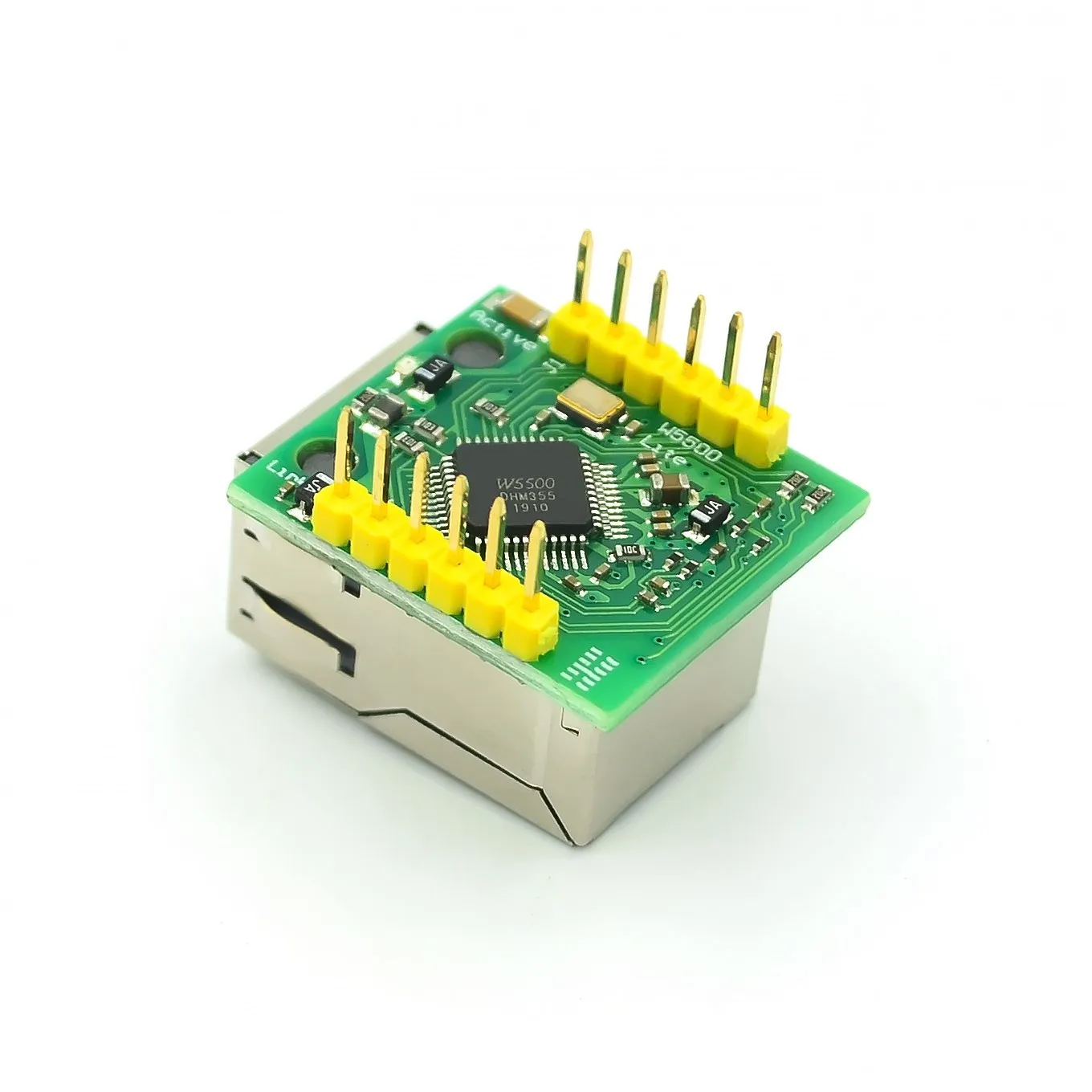

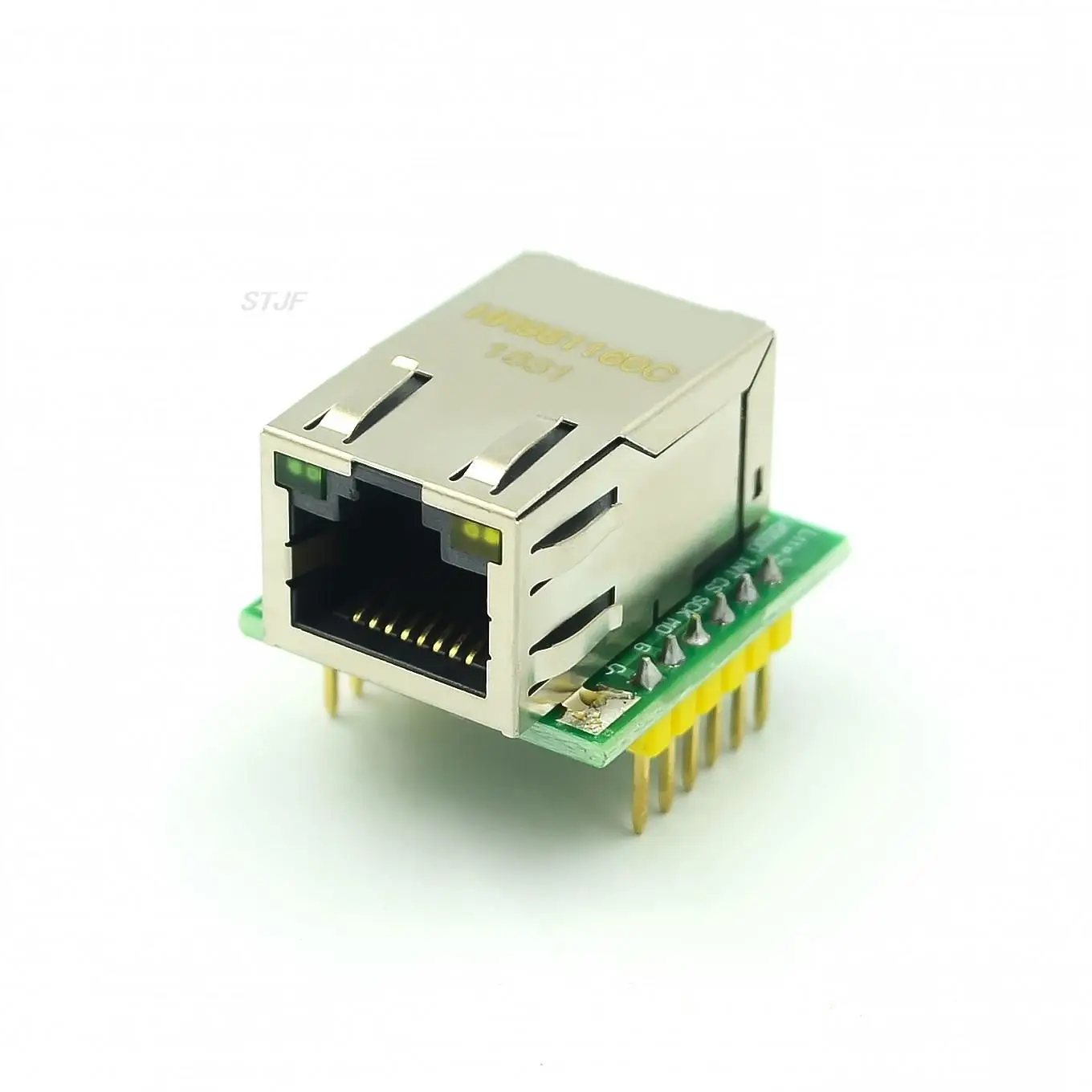

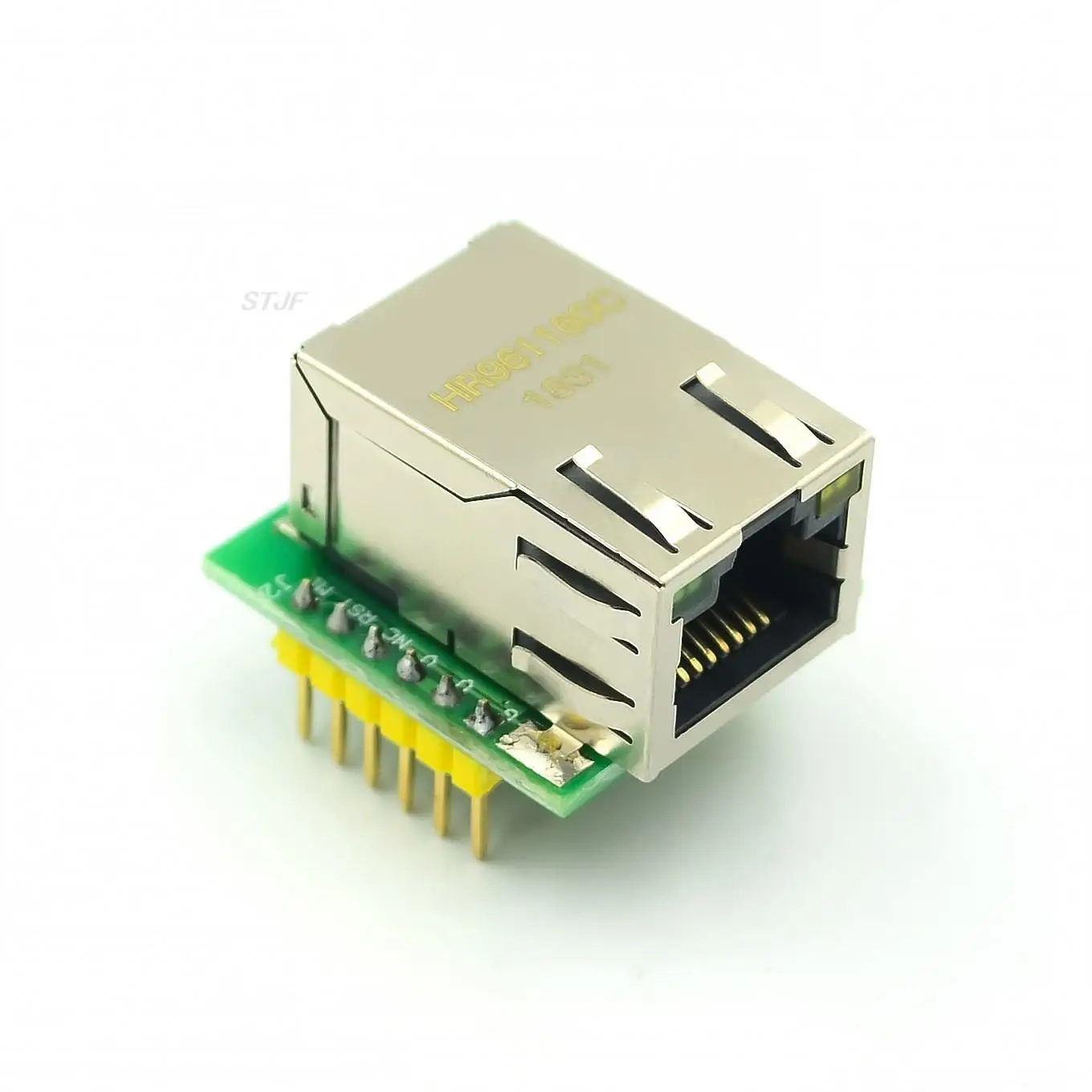

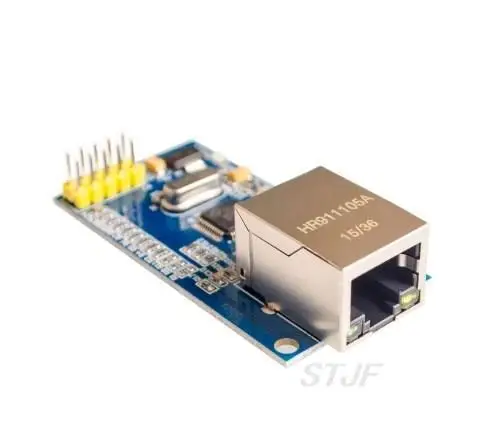

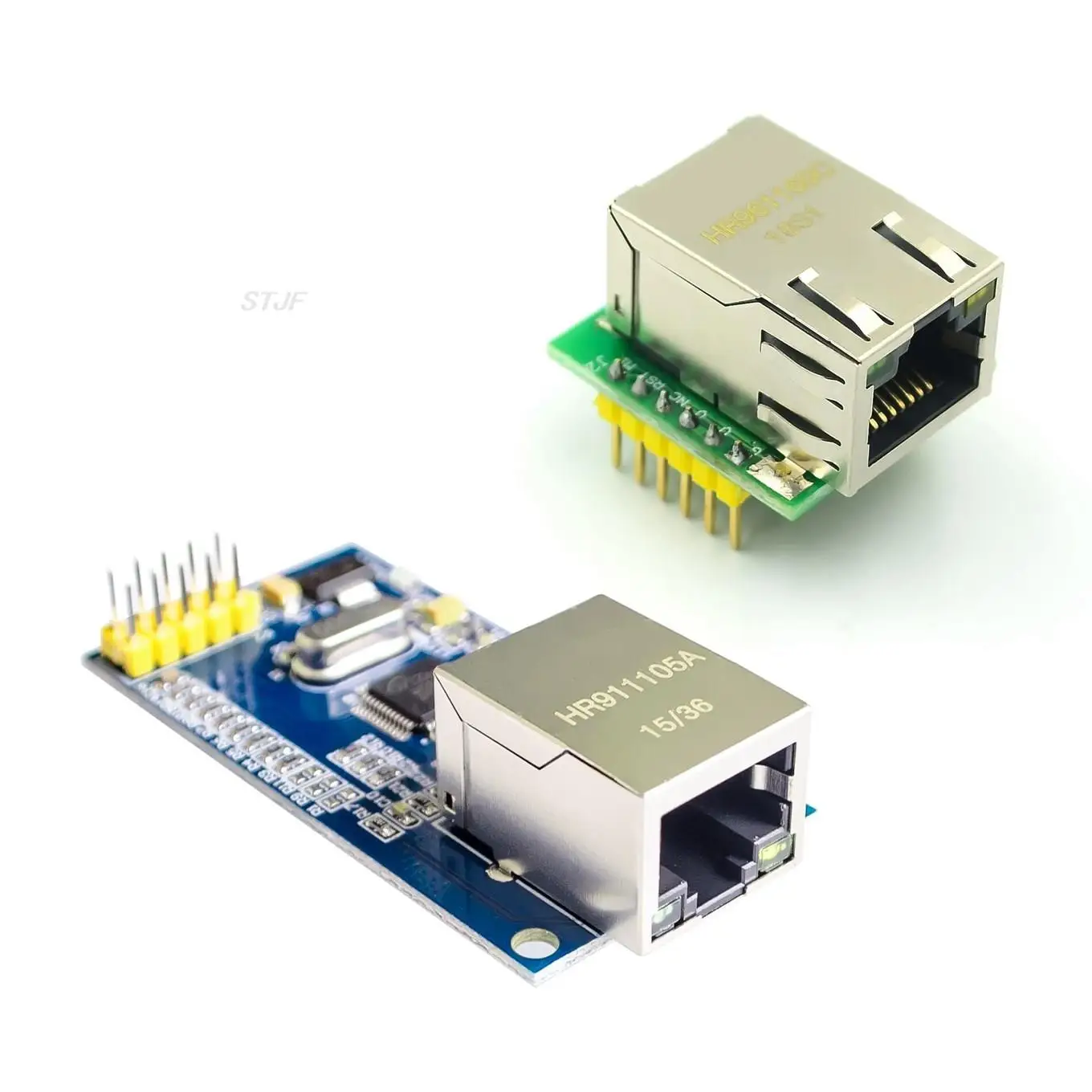

USR-ES1: un module Ethernet polyvalent

Le module Ethernet USR-ES1 est une interface SPI avec une interface de niveau TTL de 3.3V. Ce module est compatible avec les microcontrôleurs utilisant les protocoles LAN/Ethernet TCP/IP 51/STM32. Il est basé sur le modèle W5500 qui prend en charge une interface SPI haute vitesse de 80MHz.

Caractéristiques de fonctionnalité

Interface SPI haute vitesse 80MHz
Pile de protocole utilisateur TCP/IP intégrée
Prise en charge de jusqu’à 8 prises
Prise en charge des protocoles TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Couche liaison de données et couche physique intégrées
Prise en charge du réveil
Interface périphérique série haute vitesse (SPI modèles 0, 3)
Mémoire de réception interne de 32K octets
Couche physique Ethernet 10BaseT/100BaseTX intégrée (PHY)
Nécessite une alimentation de 3.3V avec une tolérance de signal de 5V
Affichage LED (duplex intégral ou semi-duplex, connexion réseau, vitesse du réseau, activité)

Caractéristiques du produit

Mode d’alimentation : alimentation externe de 3.3V, le courant doit être supérieur à 200mA
Interface de contrôle : niveau TTL, interface SPI 3.3V

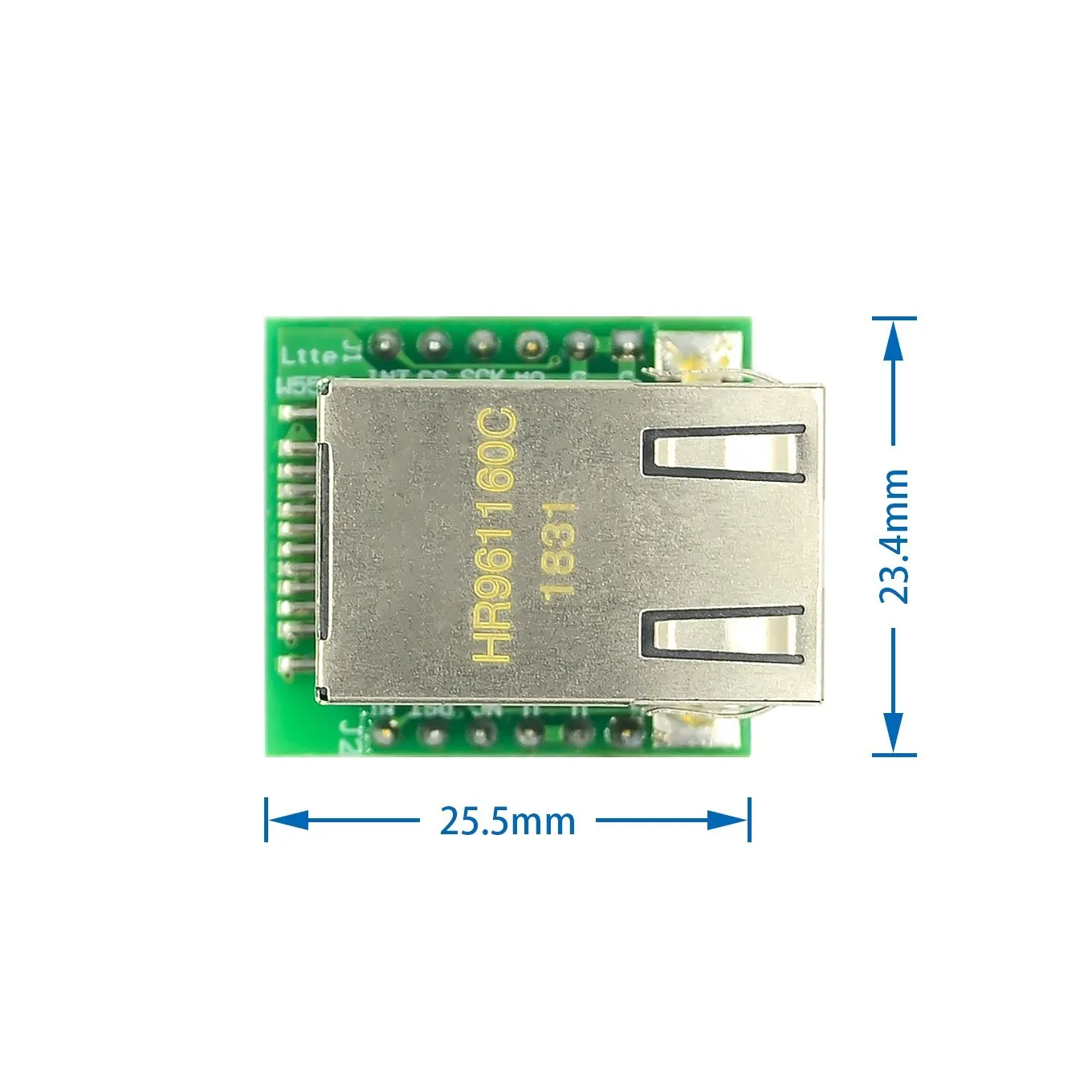

Taille de la carte PCB : 23x25mm
Dimensions mécaniques : 28.5x23x24

Images

Avis des clients

Il n’y a pas encore d’avis sur ce produit.
