Points clés

ParamètreValeur
Température de fonctionnement-40 ~ 125 °C
Alimentation électrique4.5 ~ 5.5V
Fréquence d’horloge sériejusqu’à 10MHz
Tube pilote MOSVDS(ON)= 0.5V, maximum IDS = 90mA

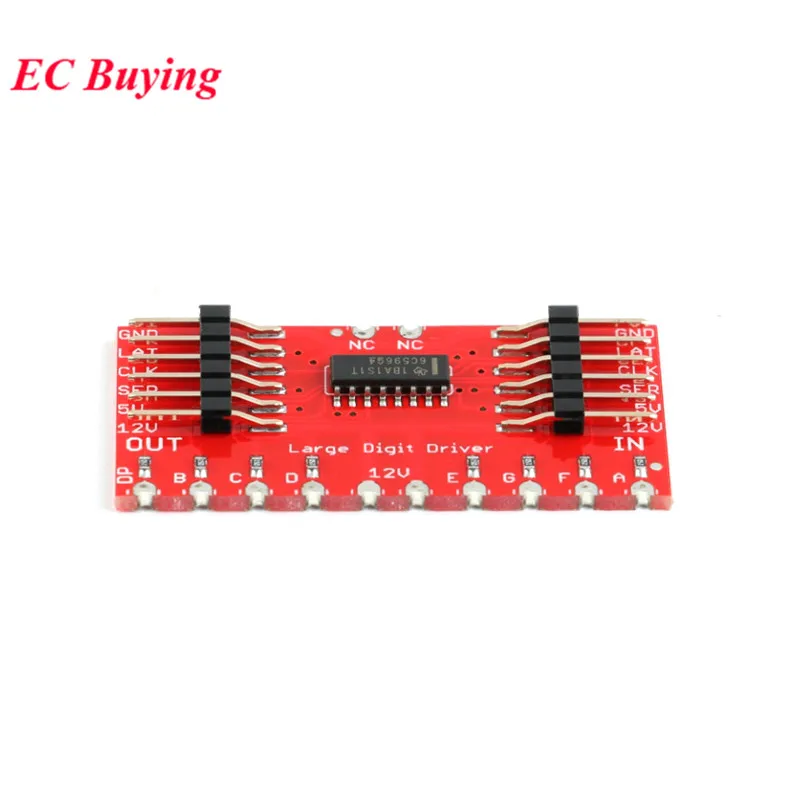

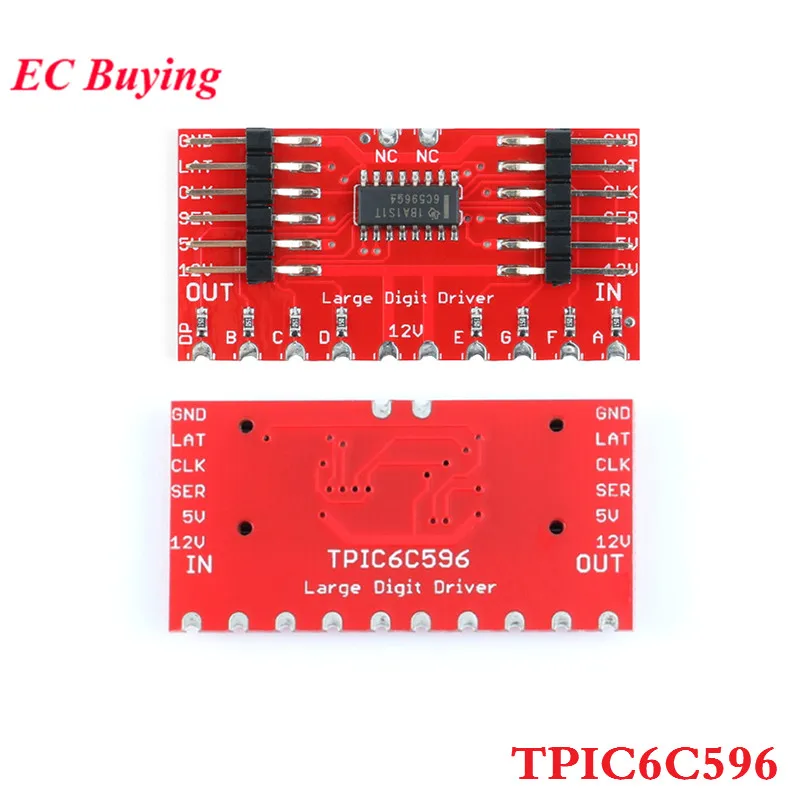

Description du produit

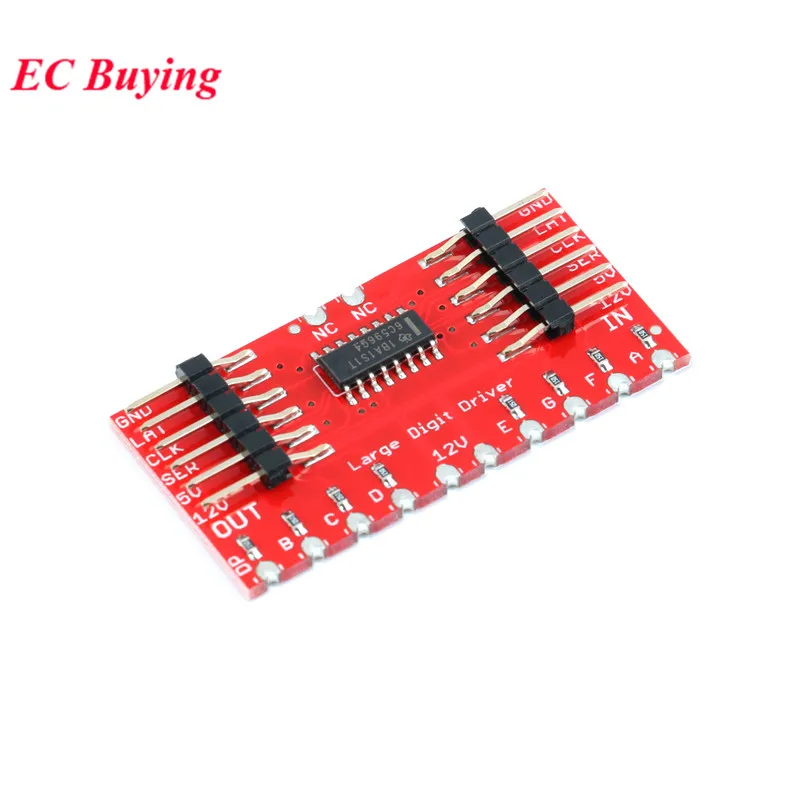

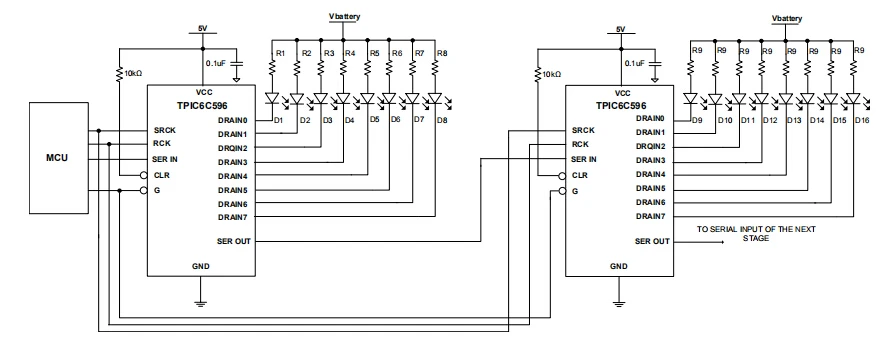

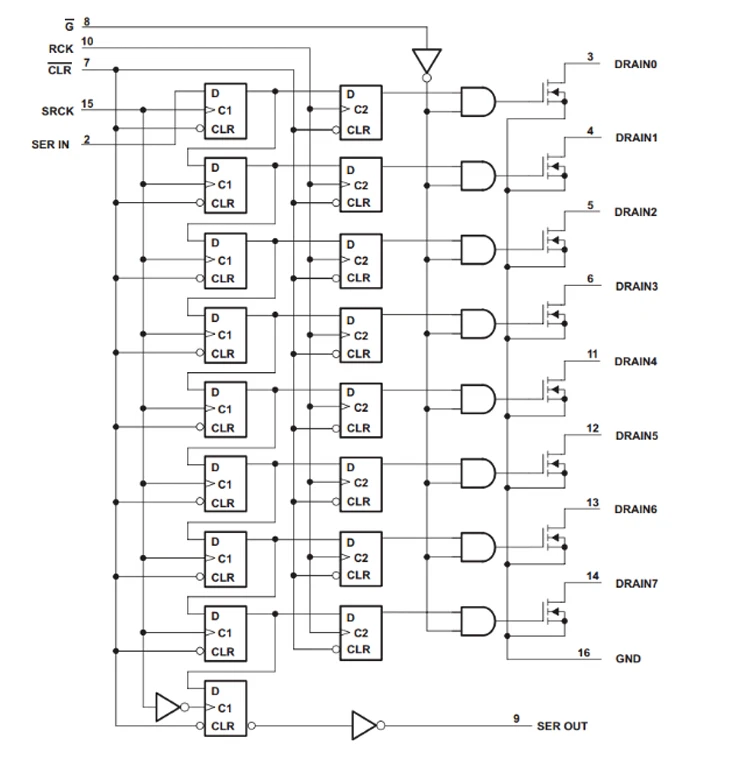

Le TPIC6C596 est un registre à décalage de type D 8 bits avec sortie parallèle d’entrée série, sortie parallèle avec contrôle tampon et contrôle clair. Plusieurs modules peuvent être cascadeés. Peut être utilisé pour piloter un tube numérique, économisant le port IO du microcontrôleur. Le port de sortie parallèle 8 bits est connecté à la résistance de limitation de courant et ne peut plus être connecté à l’extérieur.

Caractéristiques

  • Température de fonctionnement: -40 ~ 125 °C
  • Alimentation électrique: 4.5 ~ 5.5V
  • Fréquence d’horloge série: jusqu’à 10MHz
  • Tube pilote MOS à drain ouvert VDS(ON)= 0.5V, maximum IDS = 90mA


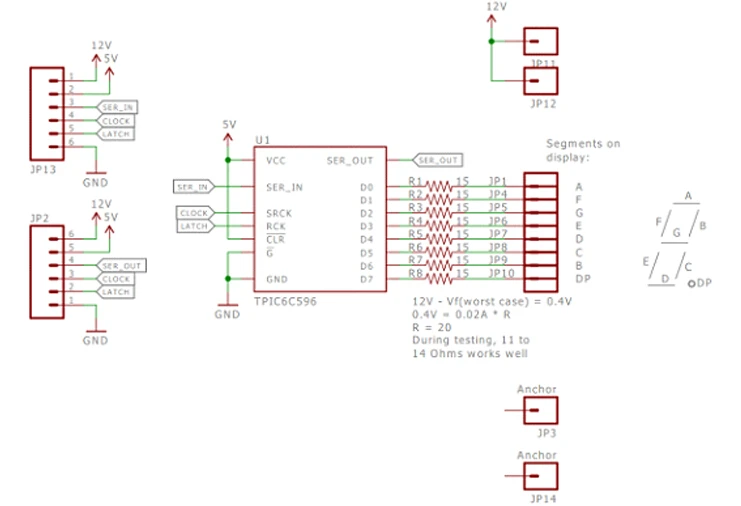

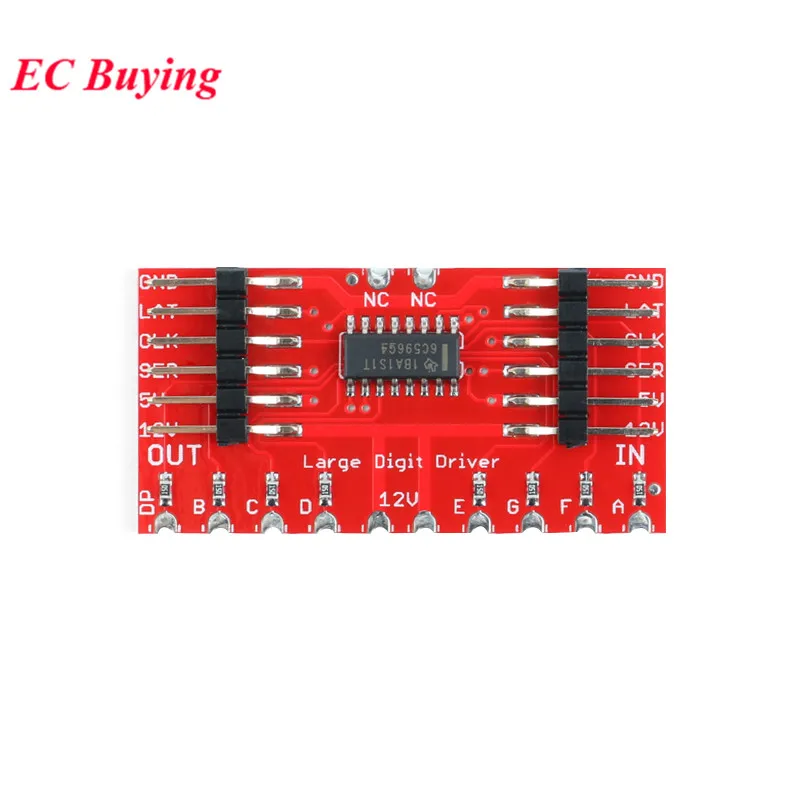

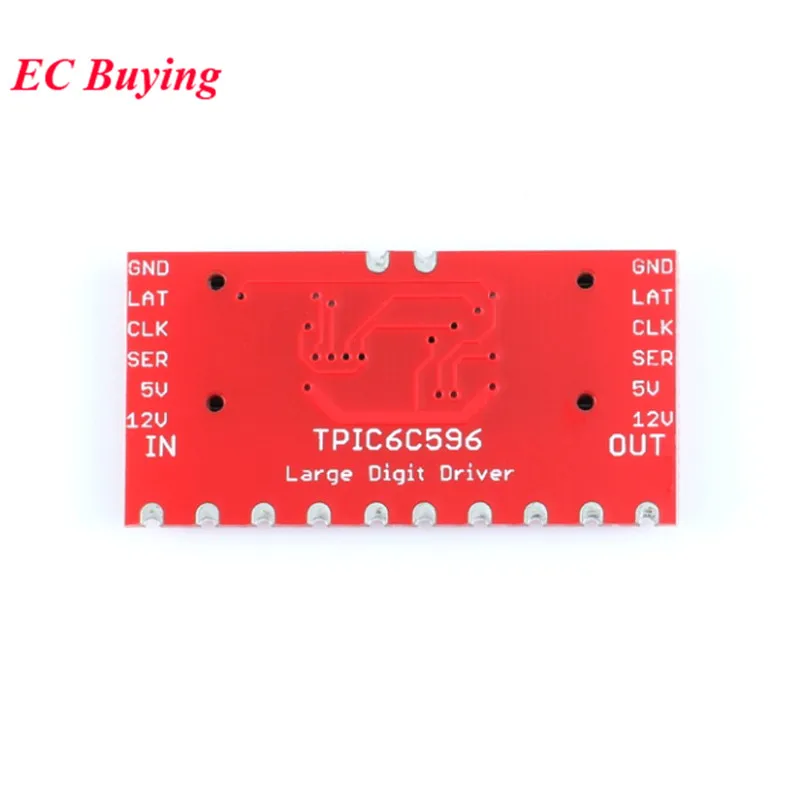

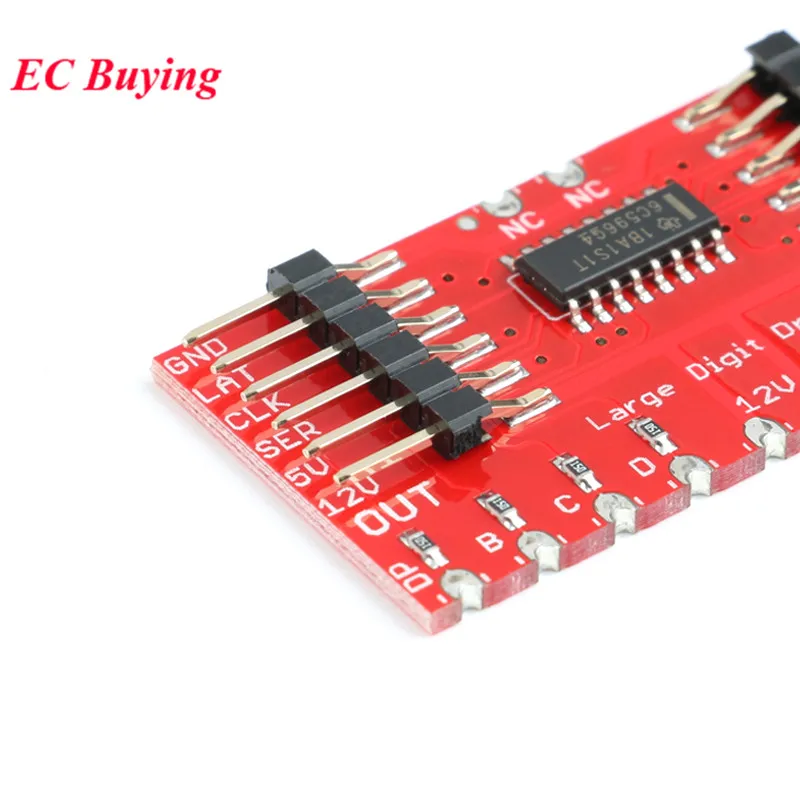

Broches :

  • SER: entrée de données série SER_IN sur le côté IN de la carte
  • SER: sortie de données série SER_OUT sur le côté OUT de la carte
  • 5V: puce VCC alimentation 5V
  • 12V: L’extrémité d’alimentation anodique du tube numérique ou d’un autre dispositif d’affichage LED est connectée à la broche ou au tampon, puis connectée à une alimentation. Cette broche ne produit pas 12V, juste un point de connexion. L’alimentation externe peut être d’autres valeurs de tension, selon la LED spécifique. L’alimentation de l’appareil d’affichage nécessite une alimentation; cette broche ou ce tampon peut également être déconnecté
  • CLK: Entrée d’horloge de registre à décalage série SRCK
  • LAT: entrée d’horloge de registre parallèle RCK
  • A, B, C, D, E, F, G, DP: sortie de données parallèle, sortie de drain ouvert

Que pensent les clients du produit ?

Après avoir recherché les avis des clients, nous n’avons pas trouvé de commentaires spécifiques pour ce produit. Cependant, en analysant ses caractéristiques et ses spécifications, nous pouvons en tirer quelques conclusions.

Avantages :

  • Utilisation facile et pratique pour piloter un tube numérique
  • Permet d’économiser des ports IO sur le microcontrôleur
  • Compatible avec une large gamme de tensions d’alimentation

Limitations :

  • Ne peut pas être connecté à l’extérieur en raison de la connexion à la résistance de limitation de courant
  • Pas d’avis disponible pour confirmer les performances ou la fiabilité du produit

Notre avis sur le produit

Le TPIC6C596 est un excellent choix pour les projets de bricolage nécessitant un affichage numérique à 7 segments. Sa conception permet de piloter facilement un tube numérique, ce qui est très pratique pour économiser les ports IO sur le microcontrôleur. De plus, sa compatibilité avec une large gamme de tensions d’alimentation offre une flexibilité supplémentaire. Cependant, il est important de noter que ce module ne peut pas être connecté à l’extérieur en raison de sa connexion à la résistance de limitation de courant, ce qui peut être limitant dans certains cas. Malheureusement, étant donné l’absence d’avis clients, il est difficile de confirmer les performances et la fiabilité à long terme de ce produit. Cependant, en se basant sur ses caractéristiques, il semble être une bonne option pour les projets de bricolage.
