Écran LED avec carte HD-R500, HD-R508, HD-R512, HD-R516 – Test et Avis

.
.

Points Clés

Caractéristiques

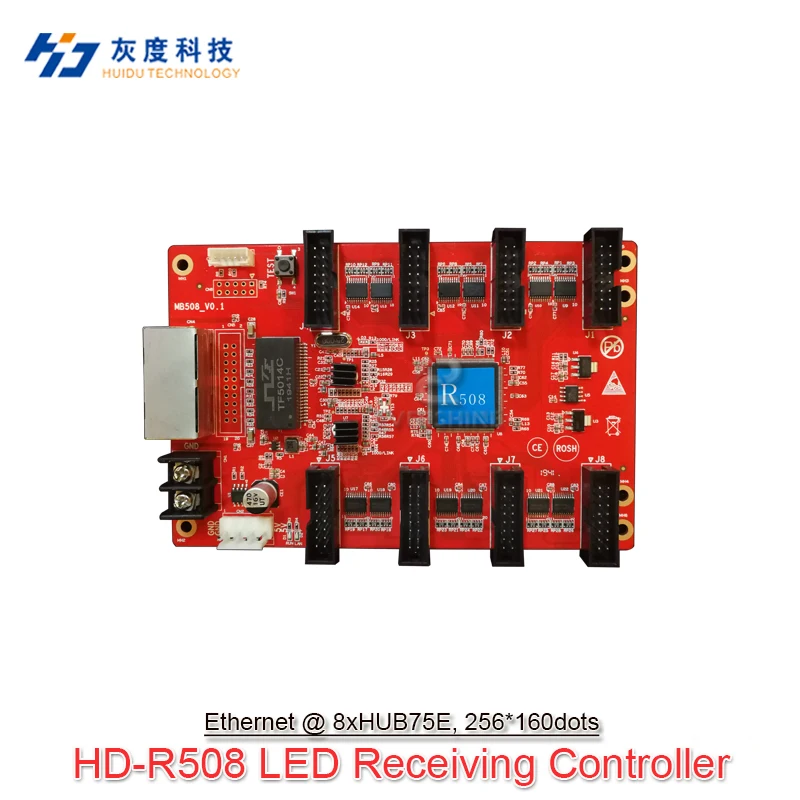

1. Carte de réception pleine couleur

R500(2 * HUB50pin), R508(8 * HUB75), R512(12 * HUB75), R516(16 * HUB75), R612(12 * HUB75) fonctionne avec les cartes d’envoi Huidu Axe, A60x, A30/A30 +, Cx5, Cx0,A3, T901/T901B, VP210, VP410.

2. Gamme de contrôle

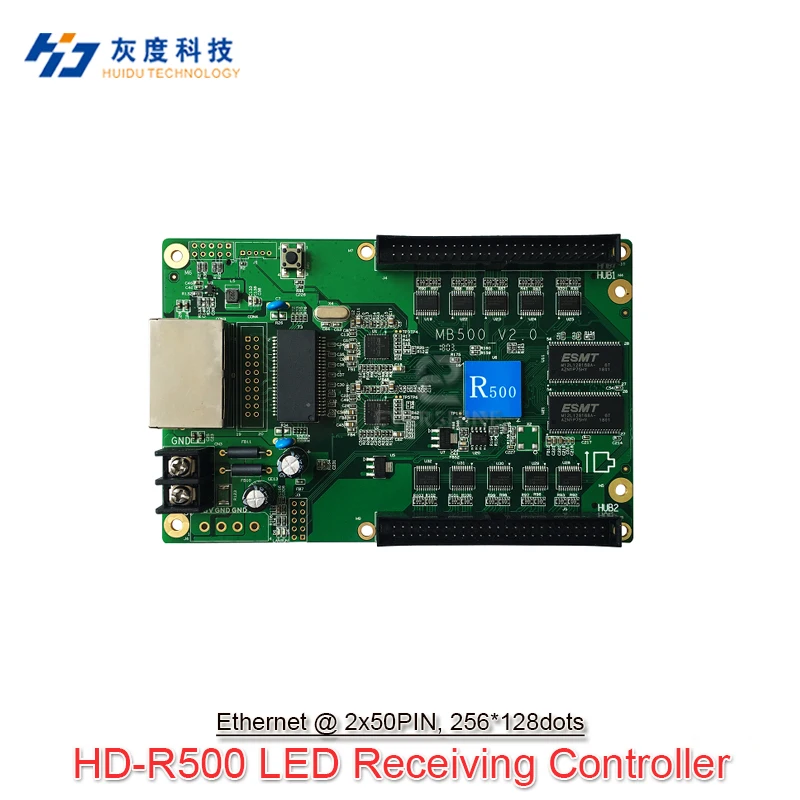

R500: recommandé 256*128, le module intérieur avec une longueur de charge réduite de manière appropriée;

R508/R512: Recommandé 256*256pixels, le module intérieur avec une longueur de charge réduite de manière appropriée;

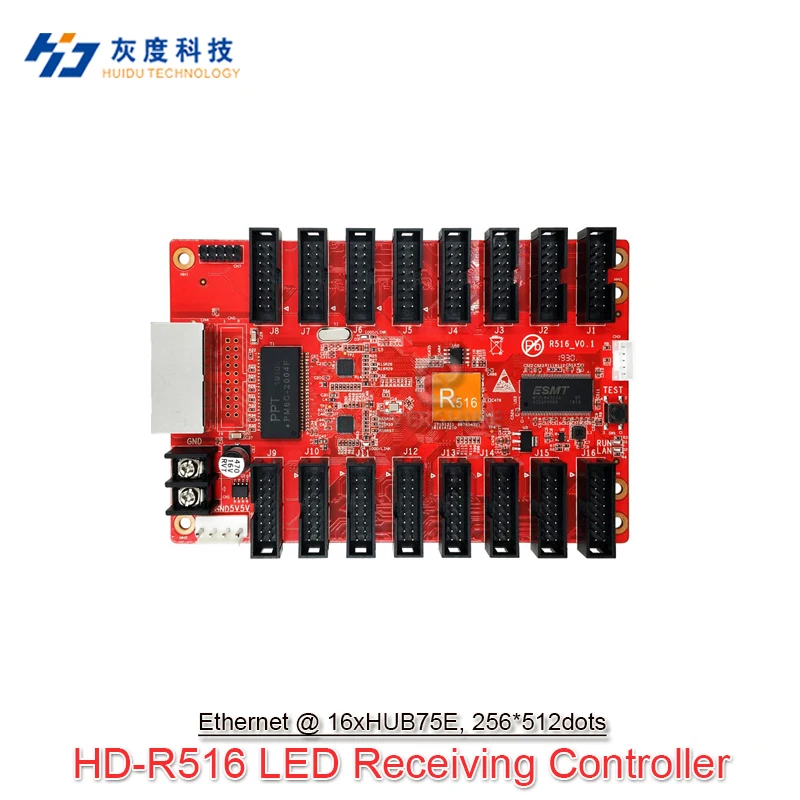

R516/R612: 256*512pixels recommandés, le module intérieur avec une longueur de charge réduite de manière appropriée;

Remarque: La carte de réception R500 doit fonctionner avec une Carte HUB (Exemple HUB08/HUB12/HUB75, Optation)

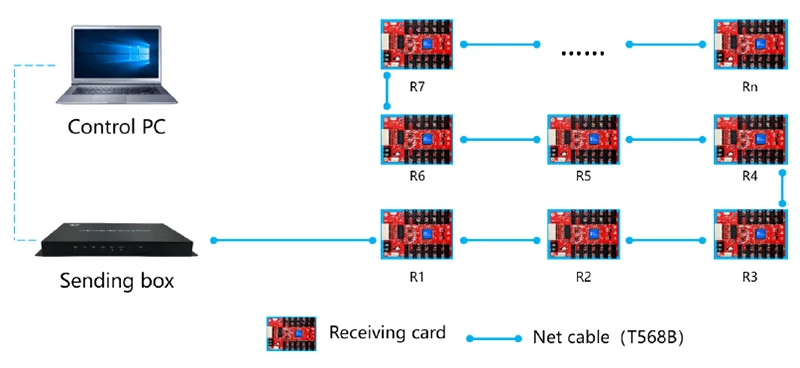

Méthode de connexion

Schéma de connexion de connexion R512 avec lecteur A6

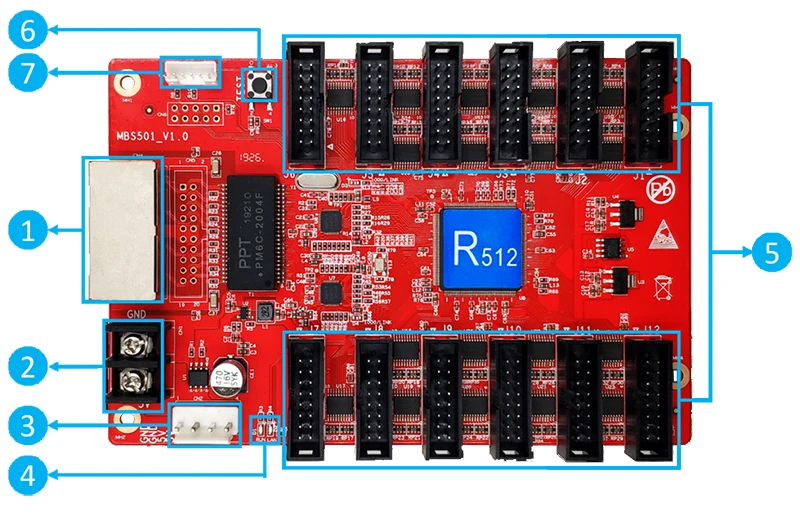

Description de l’apparence

1). Port Gigabit Ethernet, utilisé pour connecter la carte d’envoi ou la carte de réception, les deux mêmes ports réseau sont interchangeables

2). Interface d’alimentation, ○ 2 est accessible avec une tension CC de 4.5V ~ 5.5V;

3). Interface d’alimentation, accessible avec une tension CC de 4.5V à 5.5V; ( 2) ,3) connecter l’un d’entre eux est ok.

4). Indicateur de travail, D1 clignote pour indiquer que la carte de contrôle fonctionne normalement; D2 clignote rapidement pour indiquer que Gigabit a été reconnu et que les données sont reçues.

5). HUB75Eport, connectez-vous aux modules,

6). Bouton de test, utilisé pour tester l’uniformité de luminosité de l’affichage et la planéité du module d’affichage.

7). Voyant externe, lumière de course et lumière de données.

Précautions

1). Assurer le fonctionnement stable à long terme du système, veuillez continuer à utiliser la tension d’alimentation standard de 5V.

Pensées des clients

Aucun avis disponible pour le moment.

Avis

Le produit Huidu HD-R500 HD-R508 HD-R512 HD-R516 est un excellent choix pour les écrans LED. Il offre une carte de réception pleine couleur et une gamme de contrôle étendue. La méthode de connexion est simple, et l’apparence est élégante. Cependant, il convient de noter que la carte de réception R500 nécessite une carte HUB pour fonctionner correctement.

FAQ

Foire aux questions à venir.
