Écran LCD TFT Ultra HD 3.5″ – Livraison gratuite – Test et Avis

.
.

Points Clés

Description du produit

Remarque: la fonction tactile de ce produit ne s’applique qu’à la plate-forme de carte de développement Arduino, et les autres plates-formes ne prennent pas en charge la fonction tactile.

Introduction du produit

• Prend en charge les cartes de développement telles que ArduinoUNO et Mega2560 à utiliser directement sans câblage.
• Fournir la bibliothèque Arduino et de fournir des exemples de programmes riches.

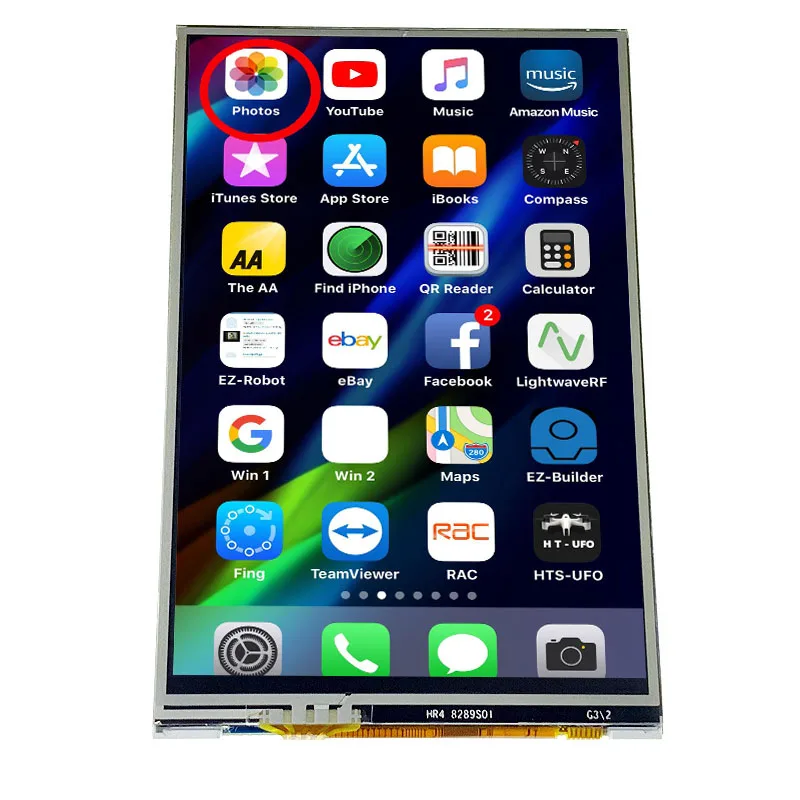

• Écran couleur de 3.5 pouces, prenant en charge l’affichage couleur 16 bits RVB 65K, affichant des couleurs riches.
• Résolution 480X320, effet d’affichage clair
• Adoptez le bus parallèle 8 bits, avec une vitesse de transmission rapide.
• Circuit intégré de conversion de niveau 5V/3.3V, compatible avec la tension de travail 5V/3.3V.
• Prise en charge de la fonction tactile (plate-forme Arduino uniquement, les autres plates-formes ne fournissent pas de bibliothèque tactile)
• Il peut être utilisé pour l’affichage sur la plate-forme C51/STM32 (sans contact), et fournit un exemple de programme.
• Expérience d’extension pratique avec fente pour carte SD
• Normes de processus de qualité militaire, travail stable à long terme
• Fournir un support technique pour les pilotes sous-jacents.

Paramètres du produit

• Nom paramètre
• SKU
• Taille 3.5 (pouce)
• Type TFT
• Puce d’entraînement
• ILI9488 、 ILI9486 、 en option
• Résolution 480*320 (Pixel)
• Interface de module Interface parallèle 8 bits
• Zone d’affichage efficace
• Taille du module PCB
• Tension de fonctionnement 5v/3.3v.
• Consommation d’énergie 5V @ 150MA
• Poids du produit 60 (g)

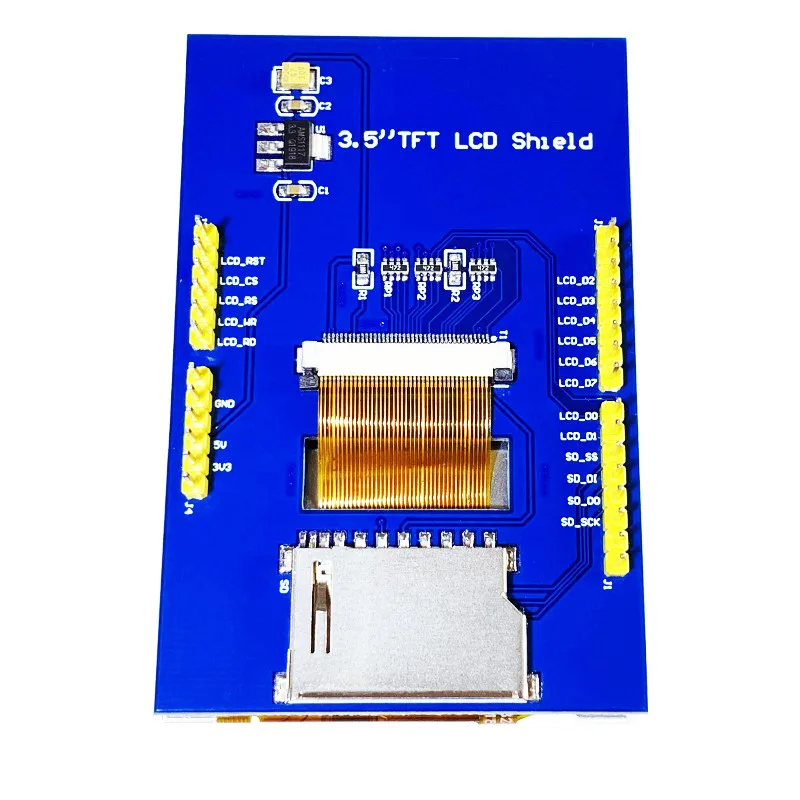

Définition de l’interface:

• Numéro de série &étiquettes broche description
• 1 LCD _ premier signal de réinitialisation du bus LCD, réinitialisation de bas niveau.
• 2. Signal de sélection de puce de bus LCD LCD_CS, activé à bas niveau.
• 3 LCD _ RS Commande de bus LCD/signal de sélection de données, bas niveau: commande, haut niveau: données.
• Signal d’écriture du bus LCD 4 LCD_WR
• 5 LCD _ rd Signal de lecture du bus LCD
• 6 GND alimentation au sol
• 7 Entrée d’alimentation 5V 5V
• 8 Entrée d’alimentation 3V3 3.3V (cette broche est en option)
• 9 LCD _ D0 LCD 8-bit données Bit0
• 10 LCD _ D1 LCD 8-bit données Bit1
• 11 LCD _ D2 LCD 8-bit données Bit2
• 12 LCD _ D3 LCD 8-bit données Bit3
• 13 LCD _ D4 LCD 8 bits données Bit4
• 14 LCD _ D5 LCD 8 bits données Bit5
• 15 LCD _ D6 LCD 8 bits données Bit6
• 16 LCD _ D7 LCD 8 bits données Bit7
• 17 Signal de sélection de puce de bus SPI de carte SD _ SS, activé à bas niveau.
• 18 SD _ di carte SD bus SPI signal MOSI
• Signal MISO du bus SPI de carte SD 19 SD _ do
• 20 SD _ sck carte SD signal d’horloge de bus SPI

Que pensent les clients du produit?

Il n’y a pas encore d’avis clients pour ce produit.

Notre avis sur le produit

Le module LCD TFT Ultra HD est un excellent choix pour les utilisateurs de cartes de développement Arduino. Il est compatible avec les cartes ArduinoUNO et Mega2560, ce qui permet une utilisation directe sans câblage compliqué.

L’écran couleur de 3,5 pouces avec une résolution de 480X320 offre un effet d’affichage clair et des couleurs riches. La fonction tactile est disponible sur la plate-forme Arduino, ce qui ajoute une fonctionnalité supplémentaire.

Le module utilise un bus parallèle 8 bits pour une transmission rapide des données. Il dispose également d’une extension pratique avec une fente pour carte SD, ce qui le rend polyvalent pour diverses applications.

En conclusion, le module LCD TFT Ultra HD offre une grande qualité et une excellente expérience d’utilisation pour les utilisateurs de cartes de développement Arduino. Cependant, il convient de noter que la fonction tactile ne fonctionne qu’avec la plate-forme Arduino et peut ne pas être compatible avec d’autres plates-formes.
