“DSOpara-Kit : oscilloscope numérique TFT 2.4” – Test et Avis

.
.

Points clés du produit

Test et avis sur le DSOpara-Kit d’oscilloscope numérique TFT, 2.4 pouces, pièces de bricolage, ensemble d’apprentissage électronique 1Msps

Description du produit

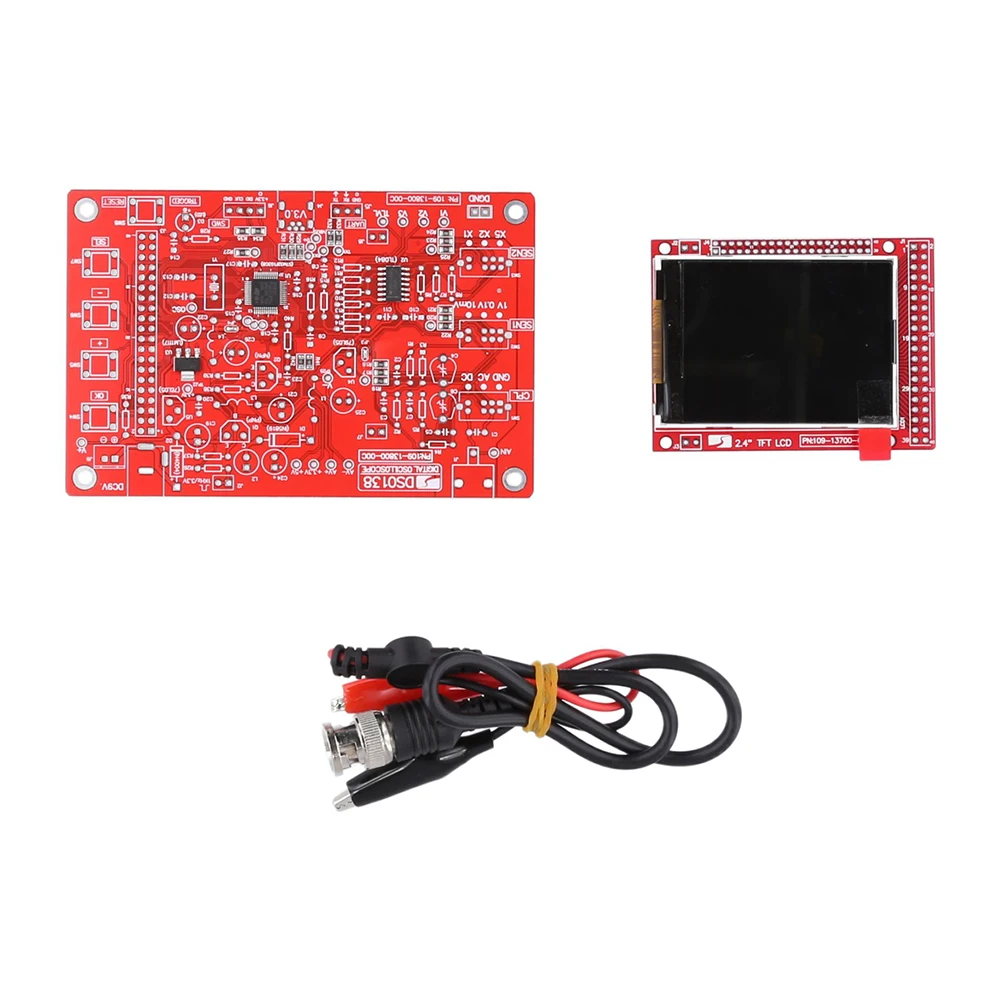

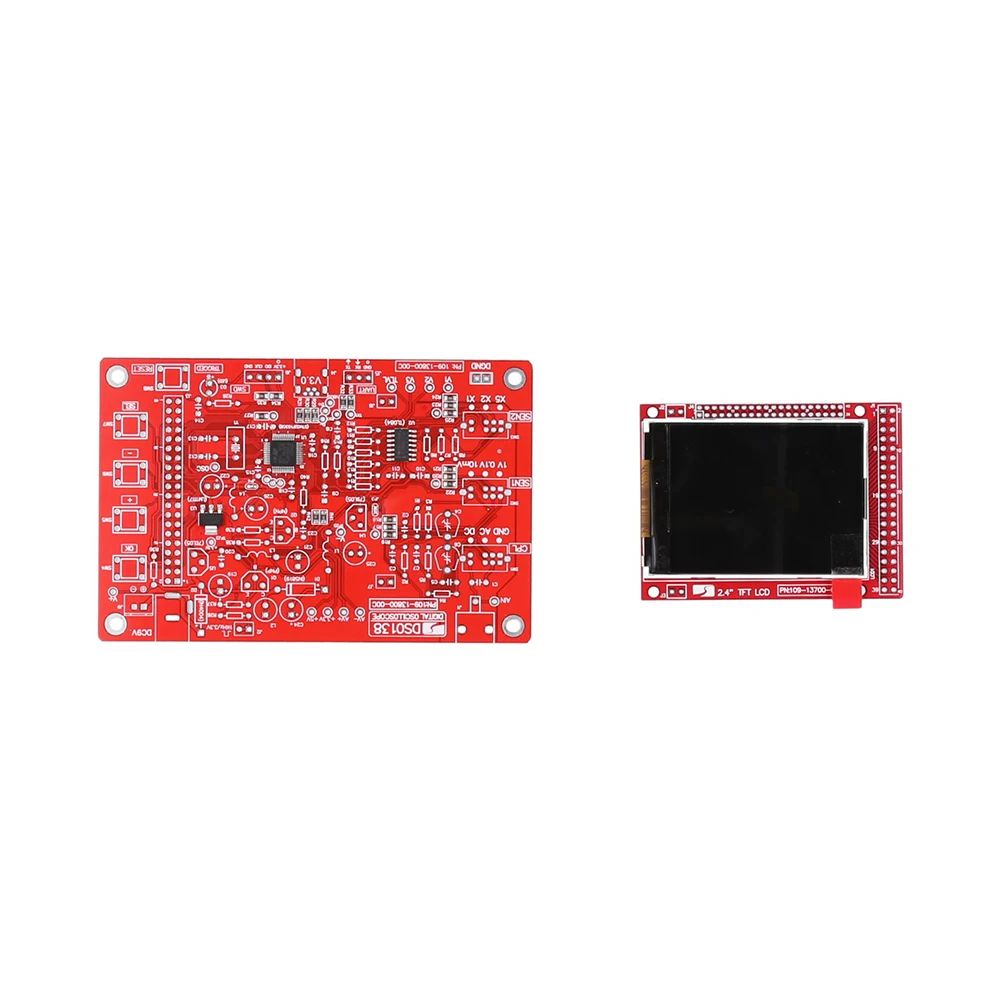

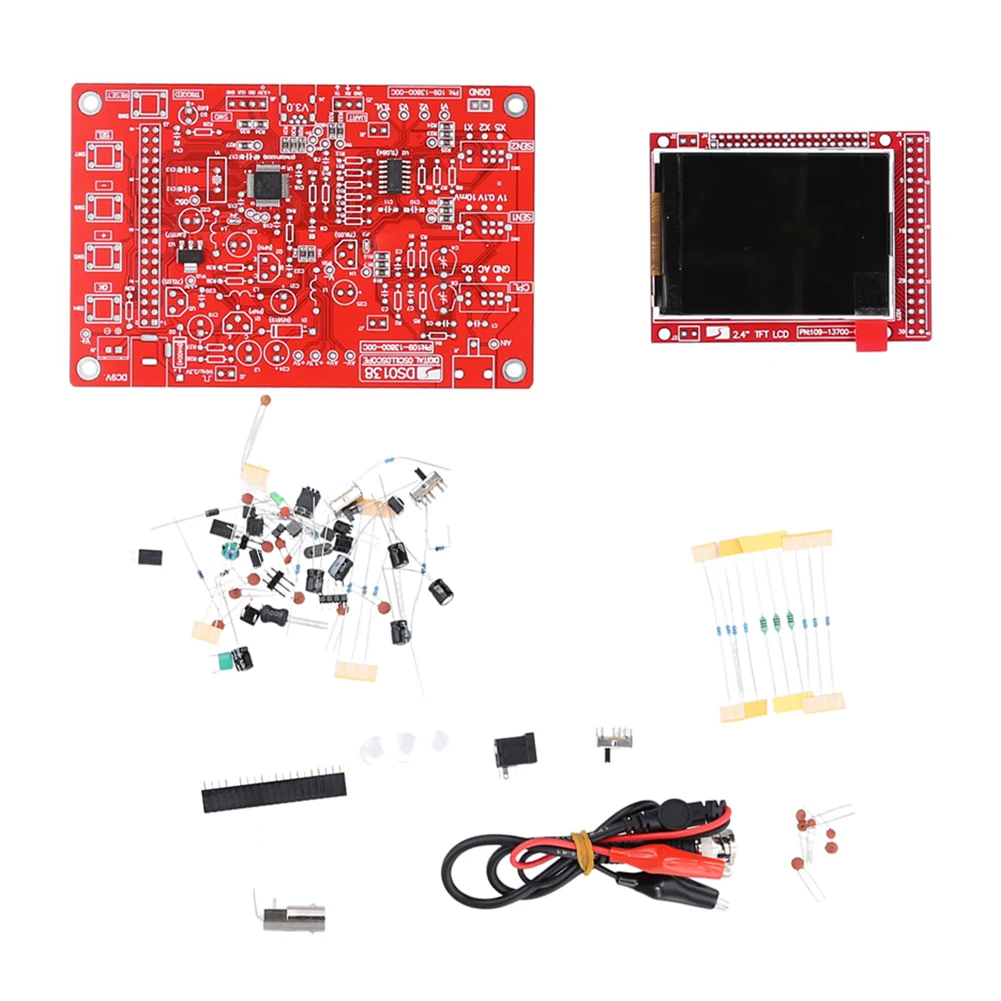

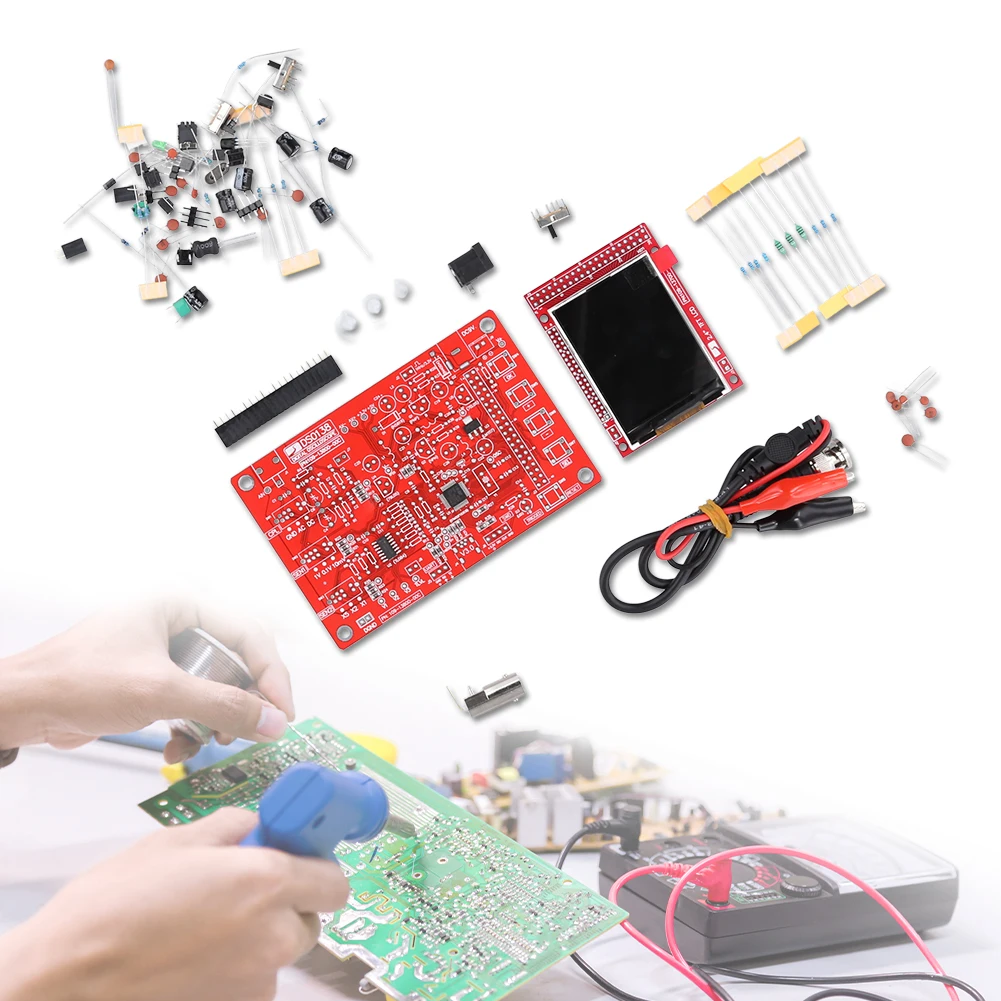

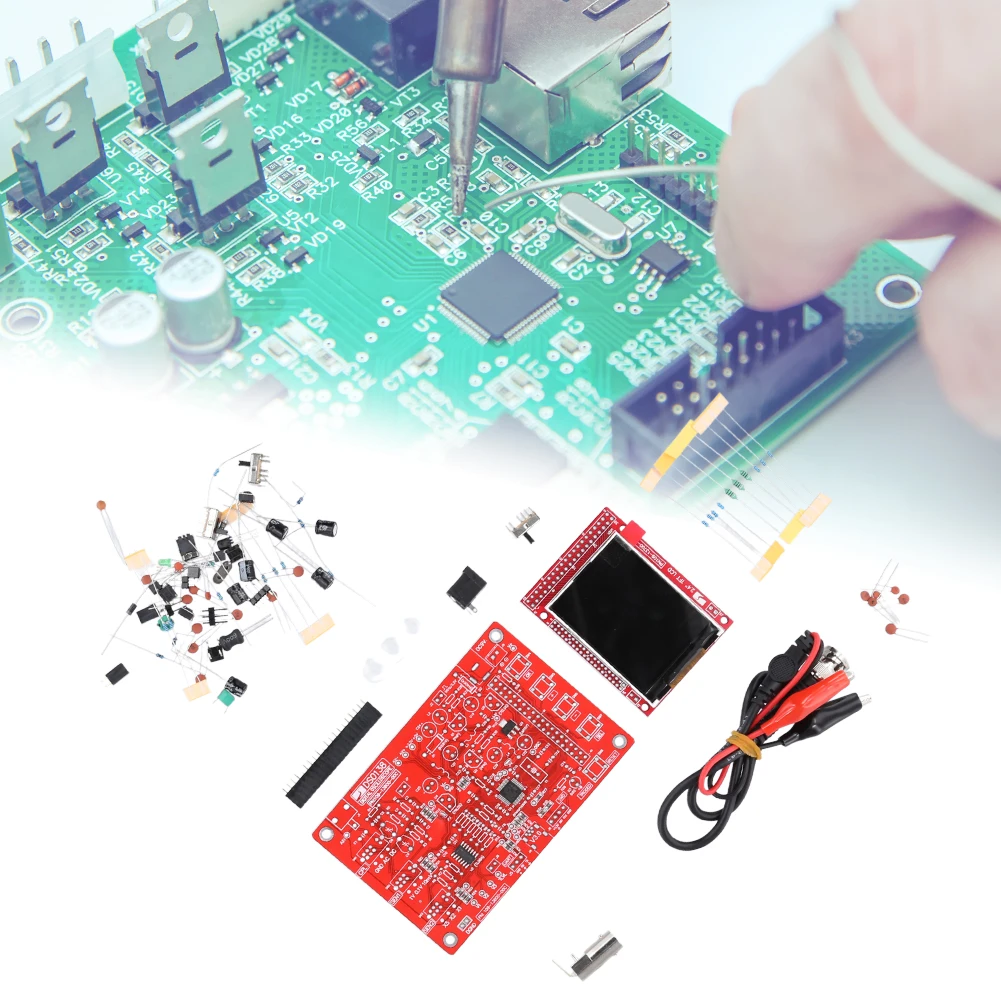

Le DSOpara-Kit d’oscilloscope numérique TFT est un ensemble d’apprentissage électronique de 2.4 pouces. Il offre une variété de composants pour permettre aux étudiants de s’entraîner à la reconnaissance et à la soudure de composants électroniques. De plus, il sert d’outil pratique pour observer et mesurer les formes d’onde du signal. Il utilise un processeur Cortex-M3 ARM et est livré avec une documentation complète pour faciliter l’assemblage du kit. Le DSOpara-Kit d’oscilloscope numérique TFT est une plate-forme idéale pour l’apprentissage de l’électronique et le développement de programmes fonctionnels.

Caractéristiques principales

• Documentation complète
• Variété de composants divers
• Outil à double usage
• Processeur Cortex-M3 ARM
• Conseil de développement multifonctionnel

Spécifications techniques

• Origine: Chine continentale
• Taux d’échantillonnage en temps réel: 1Msps
• Précision: 12Bit
• Profondeur de tampon d’échantillon: 1024 octets
• Bande passante de fréquence analogique: 0 – 200KHz
• Sensibilité verticale: 10mV/Div – 5V/Div (par étapes de 1-2-5)
• Impédance d’entrée: 1MΩ
• Voltage d’entrée: 50Vpp (sonde 1:1), 400Vpp (sonde 10:1)
• Méthodes de couplage: DC/AC/GND
• Plage de base de temps horizontale: 10 μs/Div – 50s/Div (progressivement de la manière 1-2-5)
• Modes de déclenchement: automatique, normal, unique
• Position du niveau de déclenchement réglable
• Forme d’onde observable avant le décl
