Détecteur de mouvement infrarouge PIR. – Test et Avis
Blog > Capteur Infrarouge Arduino >
.
.

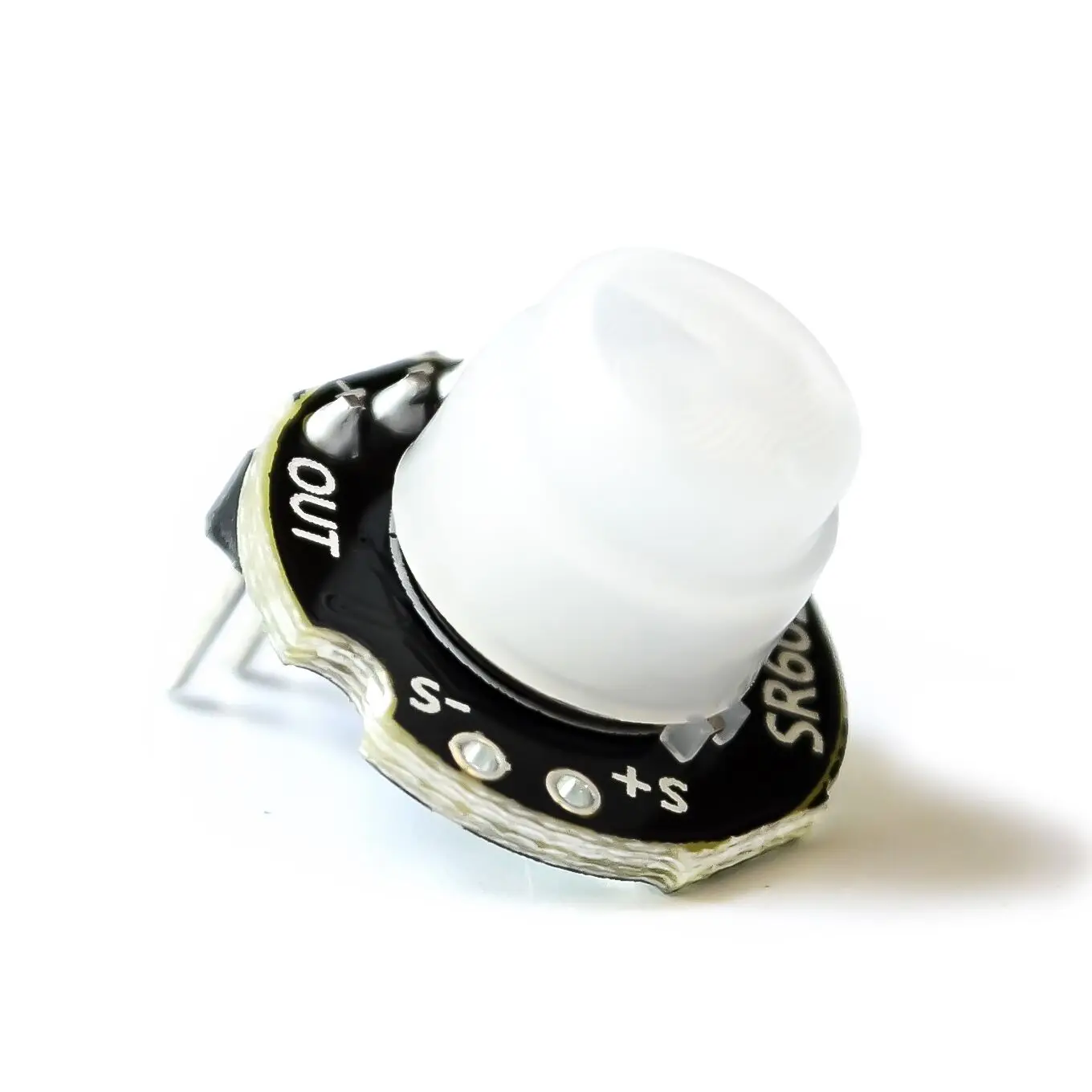

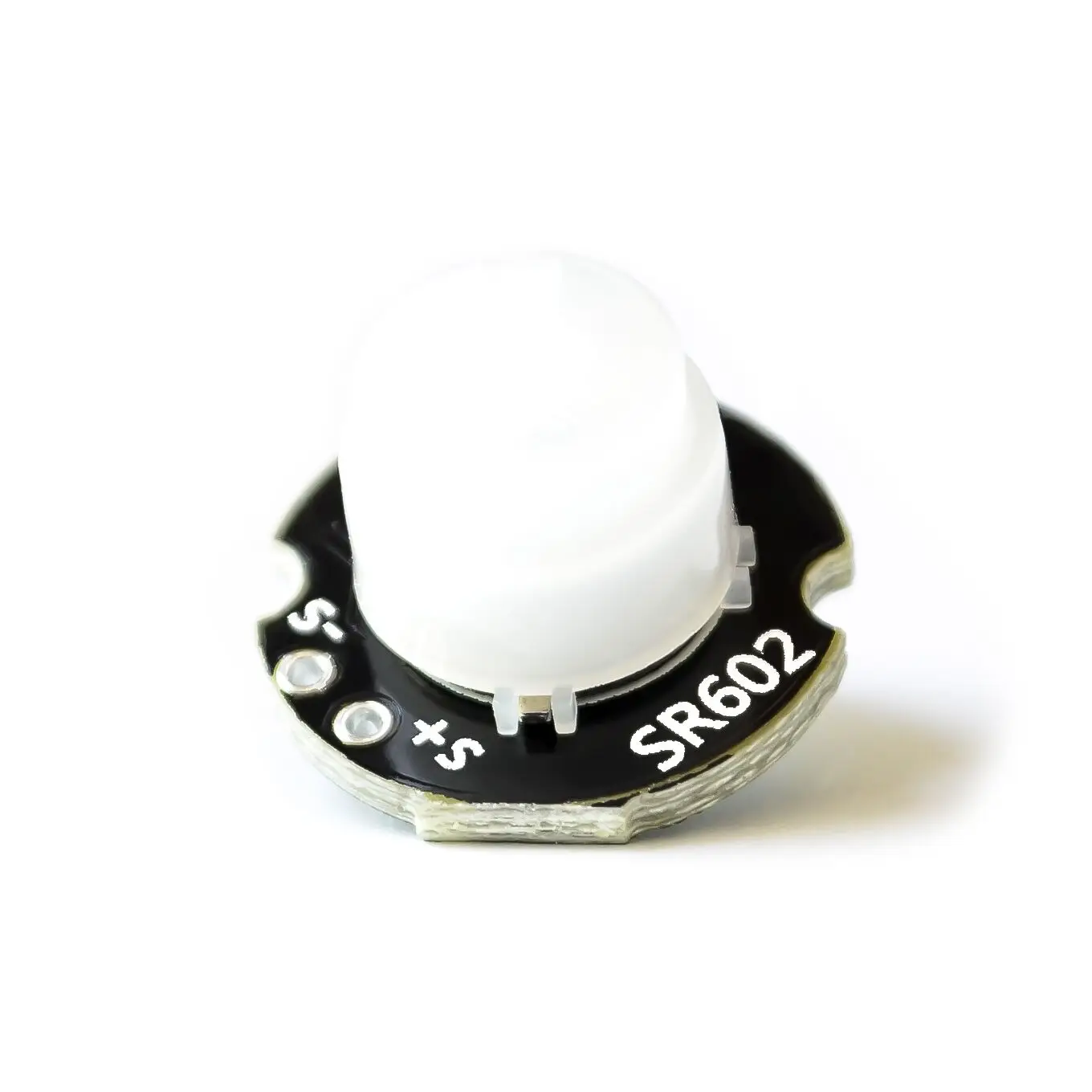

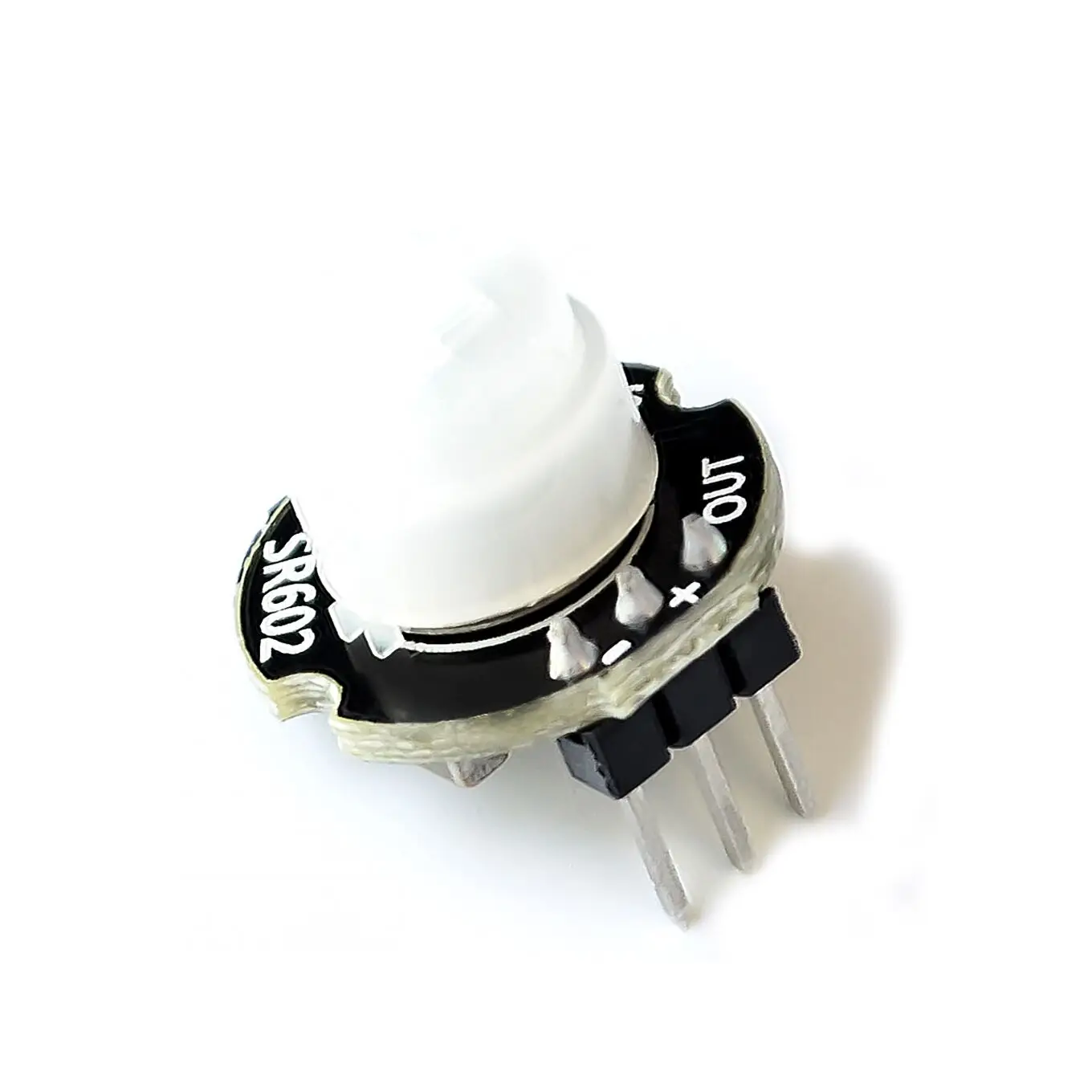

MH-SR602 MINI Détecteur de Mouvement Tech SR602 Pyroélectrique Infrarouge PIR kit michaswitch prompt ket pour Ardu37Diy Avec objectif
Paramètres de travail:
Module de capteur infrarouge du corps humain pyroélectrique, modèle: SR-602
Distance de détection: jusqu’à 5 mètres; recommandé 0-3.5M.
Sortie: haut niveau, H = 3.3V, L = 0V
Alimentation DC: 3.3V-15V
Courant de repos: 20uA
Caractéristiques et utilisations:
Ce module a une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique, une petite taille, facile à installer et est installé.
La lentille, l’en-tête de la broche a été soudée et l’alimentation électrique est fournie sans débogage. Peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité,
Imagerie à la demande de contrôle d’accès, équipement automatique pour l’agriculture, la foresterie et l’exploitation minière.
Points clés:
- Le temps élevé de sortie de ce produit est réglable, 2.5 secondes à 1 heure, le temps de sortie réglé en usine.
- Il est de 2.5 secondes, et vous pouvez changer une résistance de puce si vous avez besoin de la changer. Veuillez lire la valeur de résistance correspondant au temps de retard typique.
- Temps de blocage, 2 secondes, non réglable.
- L’usine est définie comme déclencheur répétable et ne peut pas être modifiée.
- La tension d’alimentation de ce module est de 3.3V à 15V, et la tension limite est de 2.8V à 18V.
- La synchronisation de sortie du module est la suivante: sortie de haut niveau pendant 2 secondes après la mise sous tension, puis baisse, mise en veille
- Statut. Si le temps de retard est changé, le moment où le module sort un niveau élevé après la mise sous tension augmentera en conséquence, ce qui peut être compris comme
- Le temps de démarrage après être entré dans l’état de fonctionnement normal après la puissance électrique augmentera.
- Après avoir installé l’élément photosensible, il ne fonctionne pas pendant la journée, fonctionne la nuit, ne contient pas de composants photosensibles et fonctionne toute la journée (il n’y a pas de photodiodes sur le module, veuillez acheter séparément si nécessaire. Recommandé: photodiode F3 ordinaire)
- On considère qu’il n’y a pas d’élément photosensible installé.
- Ce module est très sensible, faites attention à la position d’installation, essayez d’éviter la source de chaleur source de rayonnement (sortie d’air/lumière directe du soleil)
- La sensibilité de ce module est réglable, et vous devez changer une résistance de puce. Veuillez lire le tableau ci-dessous pour plus de détails.
- Grille.
- Lors du soudage avec un fer à souder ordinaire de 220V, il est nécessaire de débrancher l’alimentation électrique avant le soudage. Il est recommandé d’utiliser
- Fer à souder basse tension 24V, tel que la lumière blanche domestique 936.
- Si vous suivez le MCU et connectez la lampe, veuillez lire le schéma de circuit de référence ci-dessous.
Que pensent les clients du produit :
Aucun avis client n’est disponible pour le moment. Cependant, d’après la description du produit, les avantages de ce détecteur de mouvement sont sa sensibilité élevée, sa réponse rapide et sa faible consommation d’énergie statique. Cependant, la limitation de ce produit est qu’il ne peut pas être modifié une fois réglé en usine.
Avis sur le produit :
D’après le descriptif, le détecteur de mouvement MH-SR602 MINI est un choix intéressant pour les projets d’Arduino bricolage. Ses caractéristiques incluent une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique et une taille compacte. Il peut être utilisé pour diverses applications telles que l’éclairage à détection de mouvement, les alarmes de sécurité et le contrôle d’accès. Cependant, il convient de noter que certaines fonctionnalités, telles que le temps de sortie et le temps de blocage, sont pré-réglées en usine et ne peuvent pas être modifiées. De plus, il est important de faire attention à la position d’installation afin d’éviter les sources de chaleur et de rayonnement. Globalement, le détecteur de mouvement MH-SR602 MINI offre des performances fiables et une facilité d’installation pour les projets Arduino.
FAQ:
1. Est-ce que ce module inclut une lentille photosensible ?
Non, ce module n’inclut pas de composants photosensibles. Si vous en avez besoin, il est recommandé d’acheter une photodiode F3 séparément.
2. Est-ce que le temps de sortie de ce module est réglable ?
Oui, le temps de sortie de ce module est réglable de 2.5 secondes à 1 heure. Cependant, veuillez vérifier la valeur de résistance correspondant au temps de retard typique avant de le changer.
3. Est-ce que ce module peut être utilisé avec un fer à souder de 220V ?
Il est recommandé de débrancher l’alimentation électrique avant de souder ce module. Pour des performances optimales, il est préférable d’utiliser un fer à souder basse tension 24V.
4. Est-ce que ce module est sensible à la lumière du jour ?
Oui, ce module ne fonctionne pas pendant la journée et fonctionne la nuit. Si vous souhaitez qu’il fonctionne en continu, vous devrez installer un élément photosensible séparément.
5. Est-ce que la sensibilité de ce module est réglable ?
Oui, la sensibilité de ce module est réglable en changeant une résistance de puce. Des détails supplémentaires sont disponibles dans le tableau correspondant.
