Détecteur de Mouvement Infrarouge PIR – Test et Avis

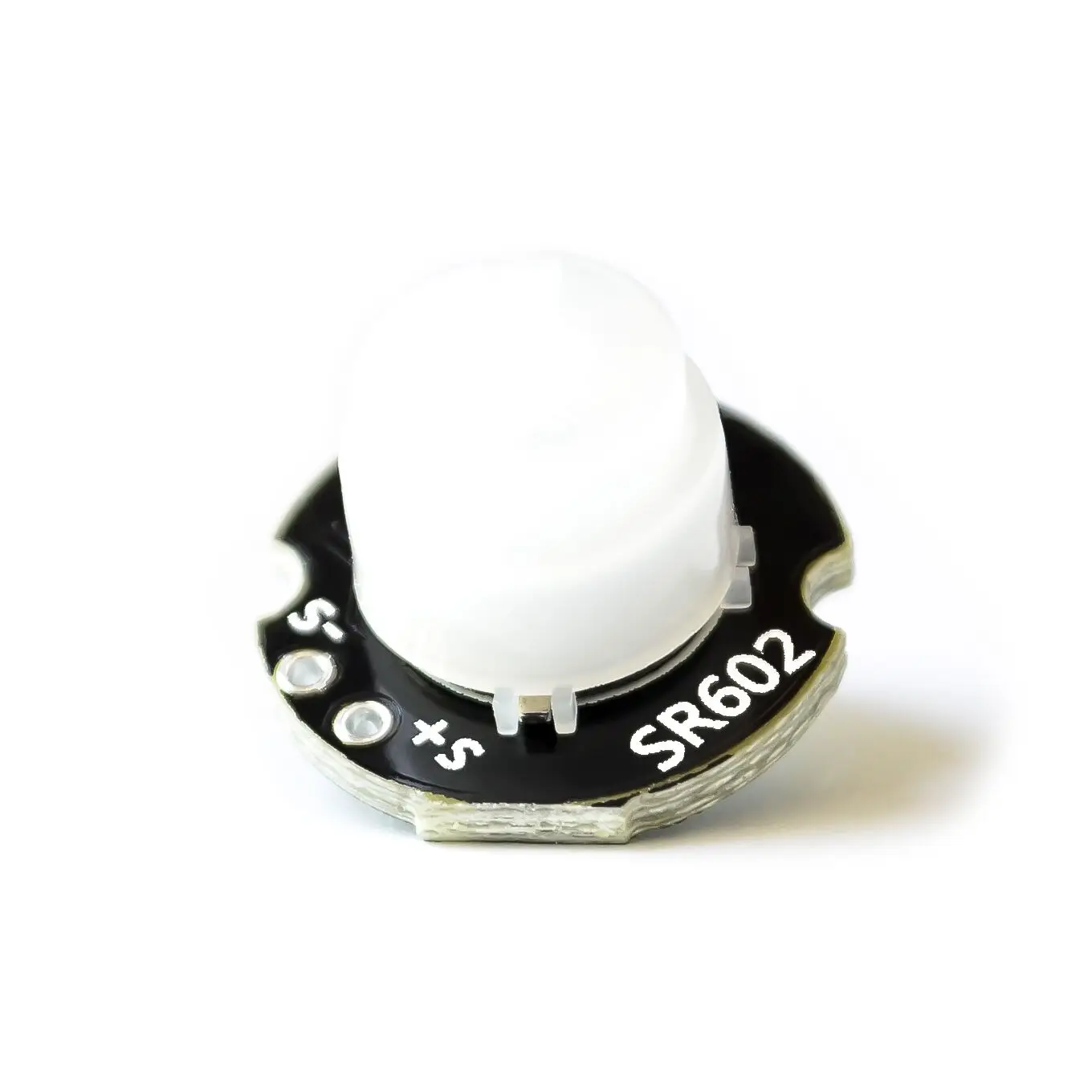

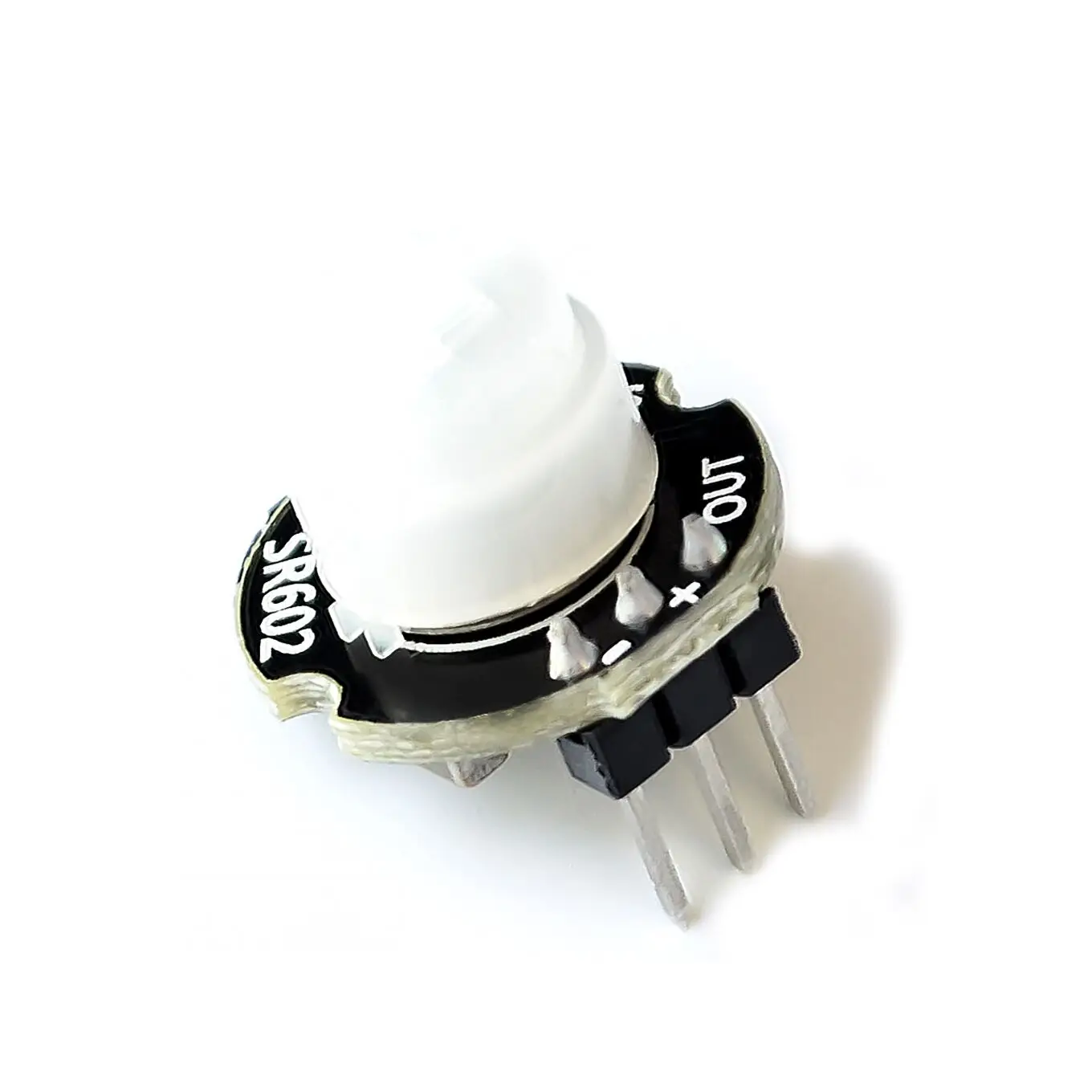

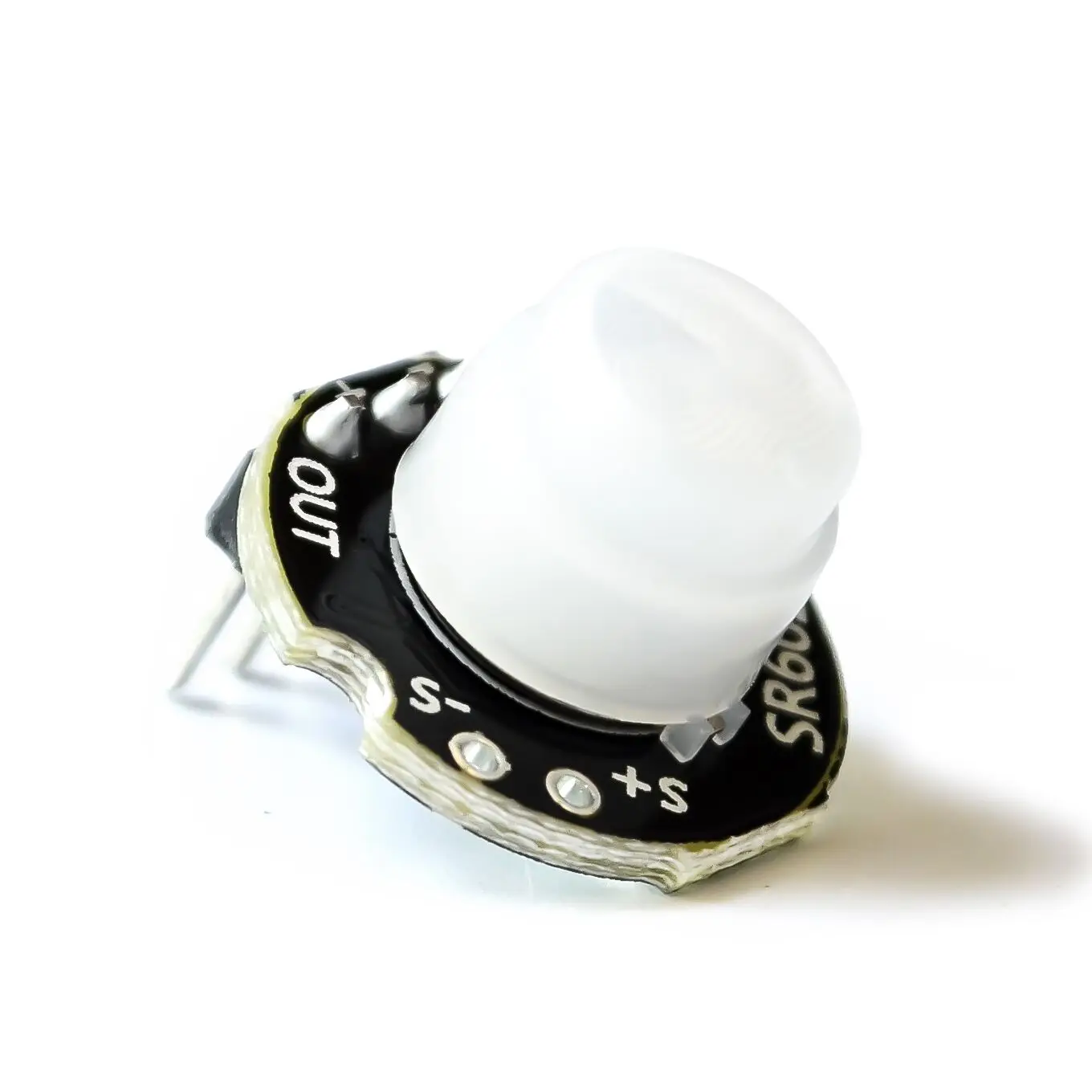

MH-SR602 MINI Détecteur de Mouvement Tech SR602 Pyroélectrique Infrarouge PIR kit michaswitch prompt ket pour Ardu37Diy Avec objectif

Paramètres de travail:

• Module de capteur infrarouge du corps humain pyroélectrique, modèle: SR-602
• Distance de détection: jusqu’à 5 mètres; recommandé 0-3.5M.
• Sortie: haut niveau, H = 3.3V, L = 0V
• Alimentation DC: 3.3V-15V
• Courant de repos: 20uA

Caractéristiques et utilisations:

• Ce module a une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique, une petite taille, facile à installer et est installé.
• La lentille, l’en-tête de la broche a été soudée et l’alimentation électrique est fournie sans débogage. Peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité,
• Imagerie à la demande de contrôle d’accès, équipement automatique pour l’agriculture, la foresterie et l’exploitation minière.

Points clés:

• Le temps élevé de sortie de ce produit est réglable, 2.5 secondes à 1 heure, le temps de sortie réglé en usine.
• Temps de blocage, 2 secondes, non réglable.
• L’usine est définie comme déclencheur répétable et ne peut pas être modifiée.
• La tension d’alimentation de ce module est de 3.3V à 15V, et la tension limite est de 2.8V à 18V.
• La synchronisation de sortie du module est la suivante: sortie de haut niveau pendant 2 secondes après la mise sous tension, puis baisse, mise en veille.
  Si le temps de retard est changé, le moment où le module sort un niveau élevé après la mise sous tension augmentera en conséquence, ce qui peut être compris comme
  Le temps de démarrage après être entré dans l’état de fonctionnement normal après la puissance électrique augmentera.
• Après avoir installé l’élément photosensible, il ne fonctionne pas pendant la journée, fonctionne la nuit, ne contient pas de composants photosensibles et fonctionne toute la journée (il n’y a pas de photodiodes sur le module, veuillez achetez séparément si nécessaire. Recommandé: photodiode F3 ordinaire)
• On considère qu’il n’y a pas d’élément photosensible installé.
• Ce module est très sensible, faites attention à la position d’installation, essayez d’éviter la source de chaleur source de rayonnement (sortie d’air/lumière directe du soleil)
• La sensibilité de ce module est réglable, et vous devez changer une résistance de puce. Veuillez lire le tableau ci-dessous pour plus de détails.
• Lors du soudage avec un fer à souder ordinaire de 220V, il est nécessaire de débrancher l’alimentation électrique avant le soudage. Il est recommandé d’utiliser
  fer à souder basse tension 24V, tel que la lumière blanche domestique 936.
• Si vous suivez le MCU et connectez la lampe, veuillez lire le schéma de circuit de référence ci-dessous.
