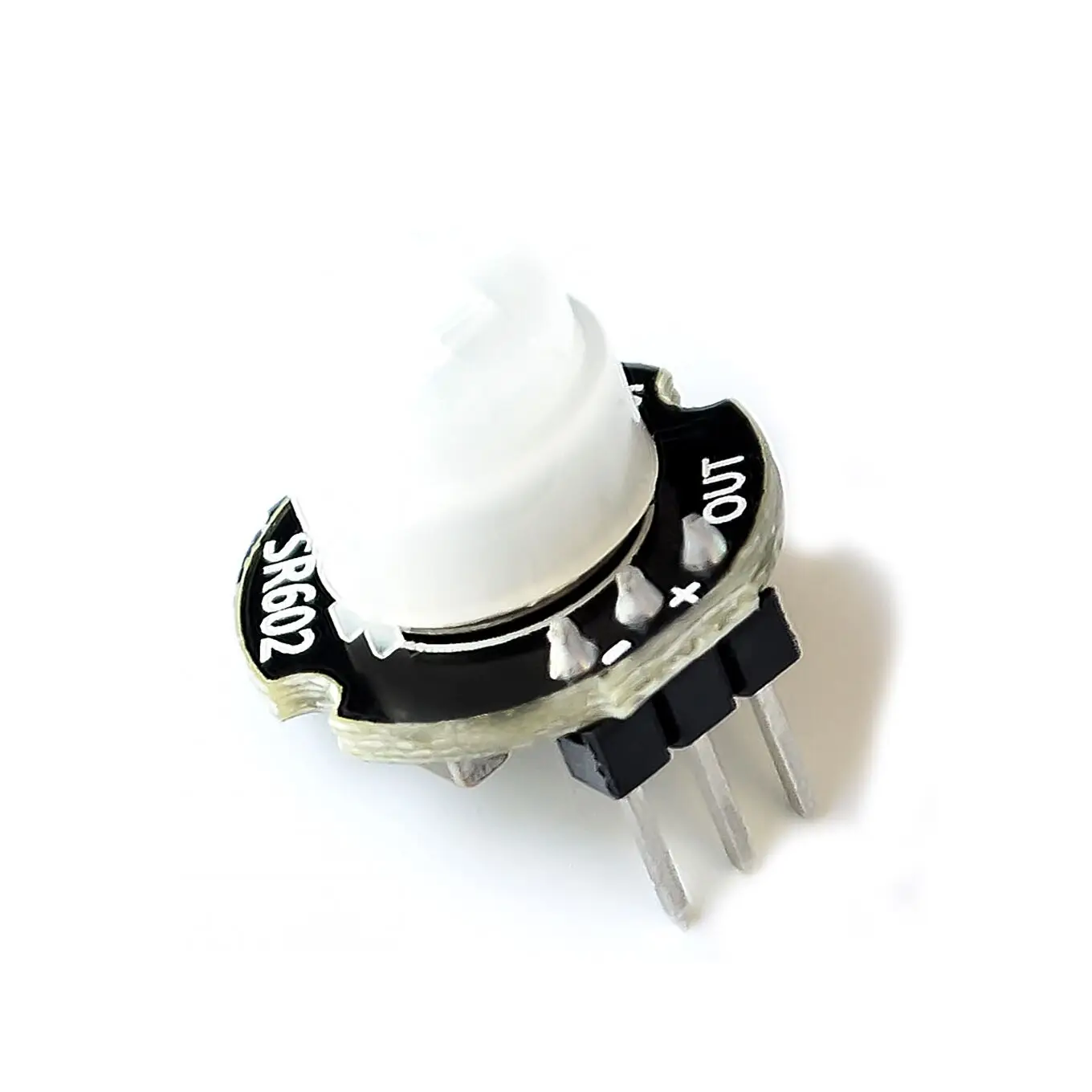

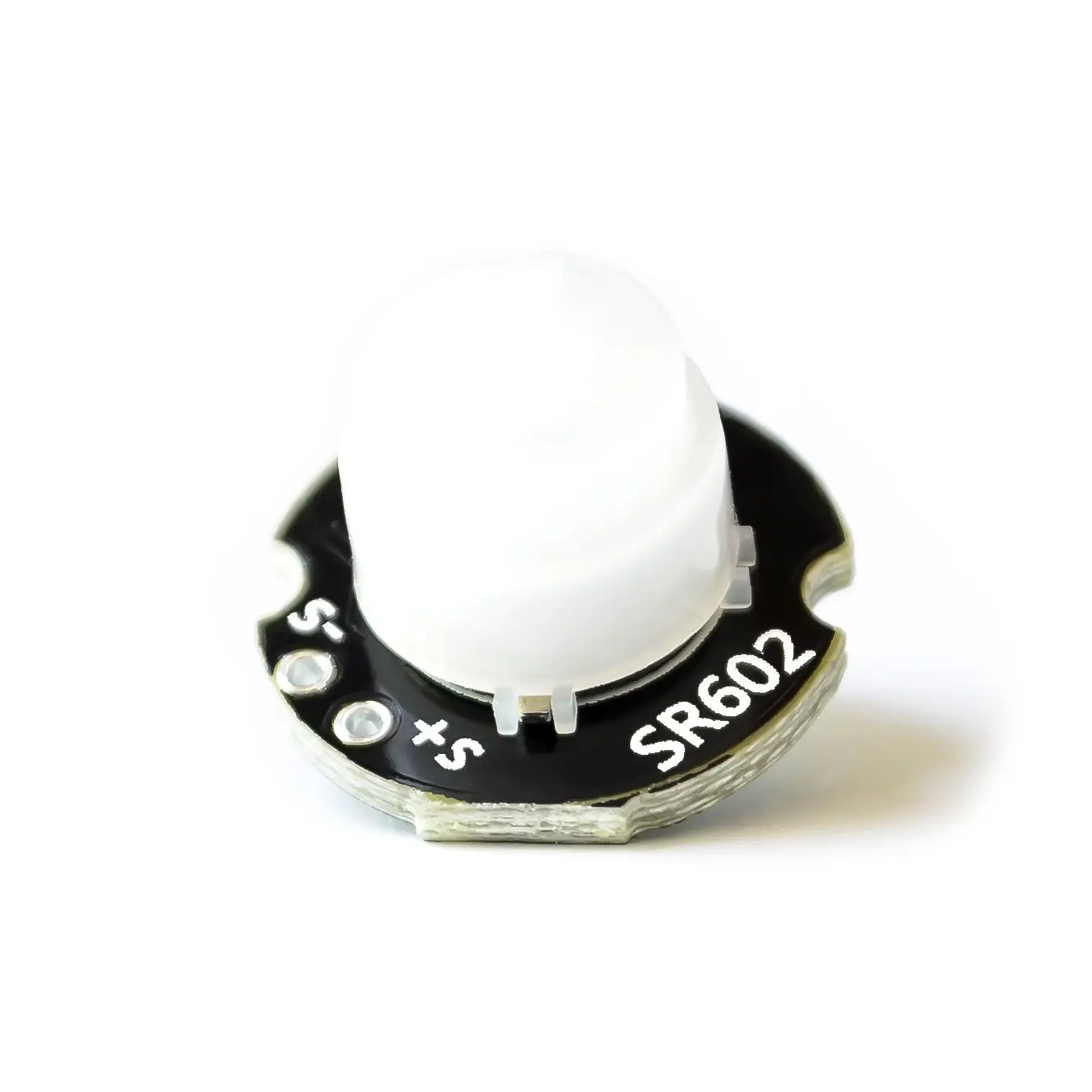

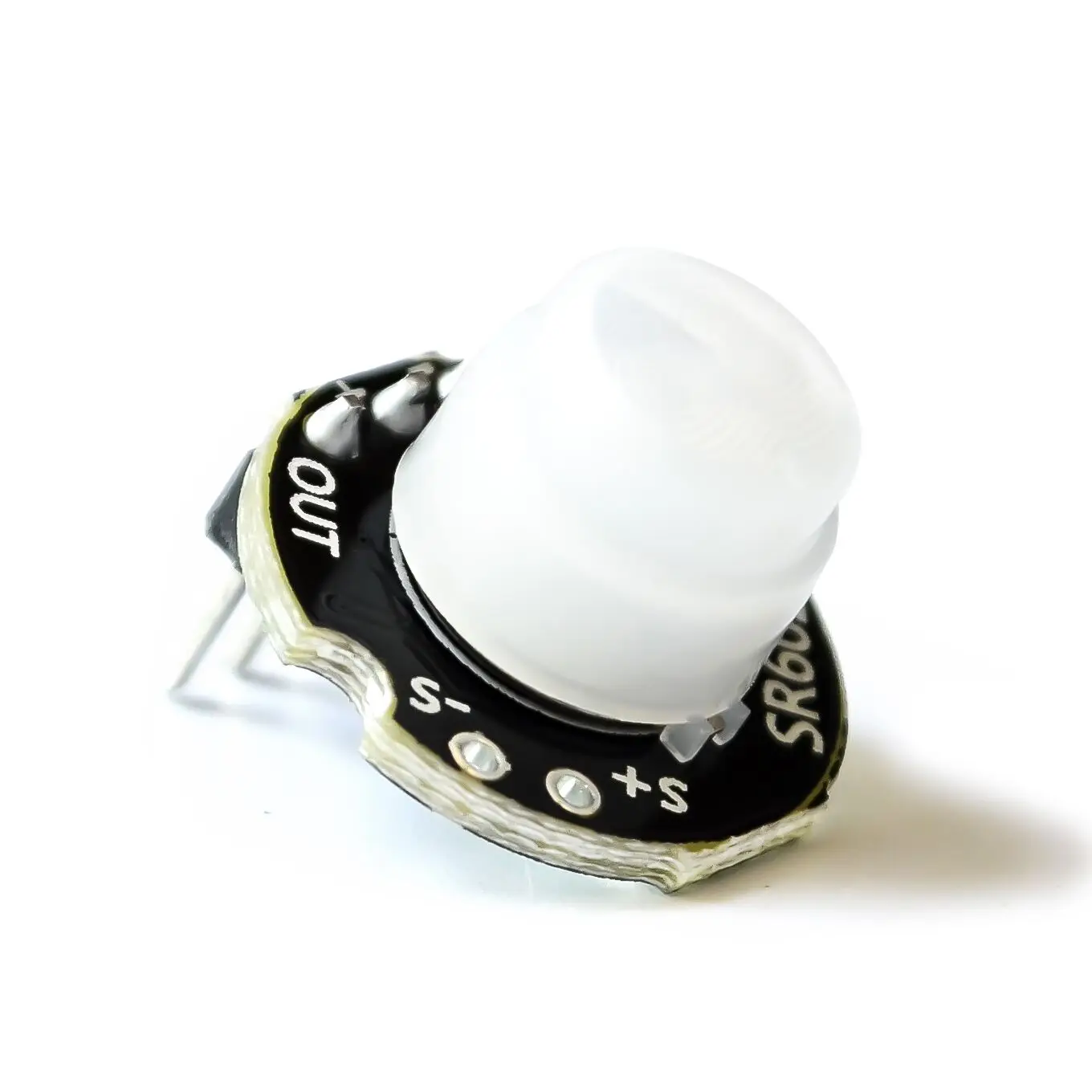

Module de capteur infrarouge du corps humain pyroélectrique, modèle: SR-602

Distance de détection: jusqu’à 5 mètres; recommandé 0-3.5M.

Sortie: niveau élevé, H = 3.3V, L = 0V

Alimentation DC: 3.3V-15V

Courant de repos: 20uA

Ce module a une sensibilité élevée, une réponse rapide, une faible consommation d’énergie statique, une petite taille, facile à installer et est installé.

La lentille, l’entête de la broche a été soudée et l’alimentation électrique est fournie sans débogage. Peut être utilisé pour les lumières du capteur de corps, les alarmes, la sécurité,

Imagerie à la demande de contrôle d’accès, équipement automatique pour l’agriculture, la foresterie et l’exploitation minière.

• Le temps élevé de sortie de ce produit est réglable, 2.5 secondes à 1 heure, le temps de sortie réglé en usine.
• Il est de 2.5 secondes, et vous pouvez changer une résistance de puce si vous avez besoin de la changer. Veuillez lire la valeur de résistance correspondant au temps de retard typique.
• Reportez-vous au formulaire approprié ci-dessous.

Temps de blocage, 2 secondes, non réglable.

L’usine est définie comme déclencheur répétable et ne peut pas être modifiée.

La tension d’alimentation de ce module est de 3.3V à 15V, et la tension limite est de 2.8V à 18V.

La synchronisation de sortie du module est la suivante: sortie de haut niveau pendant 2 secondes après la mise sous tension, puis baisse, mise en veille

Statut. Si le temps de retard est changé, le moment où le module sort un niveau élevé après la mise sous tension augmentera en conséquence, ce qui peut être compris comme

Le temps de démarrage après être entré dans l’état de fonctionnement normal après la puissance électrique augmentera.

Après avoir installé l’élément photosensible, il ne fonctionne pas pendant la journée, fonctionne la nuit, ne contient pas de composants photosensibles et fonctionne toute la journée (il n’y a pas de photodiodes sur le module, veuillez acheter séparément si nécessaire. Recommandé: photodiode F3 ordinaire)

On considère qu’il n’y a pas d’élément photosensible installé.

Ce module est très sensible, faites attention à la position d’installation, essayez d’éviter la source de chaleur source de rayonnement (sortie d’air/lumière directe du soleil)

• La sensibilité de ce module est réglable et vous devez changer une résistance à puce. Veuillez lire le tableau ci-dessous pour plus de détails.
• Grille.

Lors du soudage avec un fer à souder ordinaire de 220V, il est nécessaire de débrancher l’alimentation électrique avant le soudage. Il est recommandé d’utiliser un fer à souder basse tension 24V, tel que la lumière blanche domestique 936.

Si vous suivez le MCU et connectez la lampe, veuillez lire le schéma de circuit de référence ci-dessous.
