“DC double affichage numérique courant et voltmètre” – Test et Avis

.
.

Description du produit

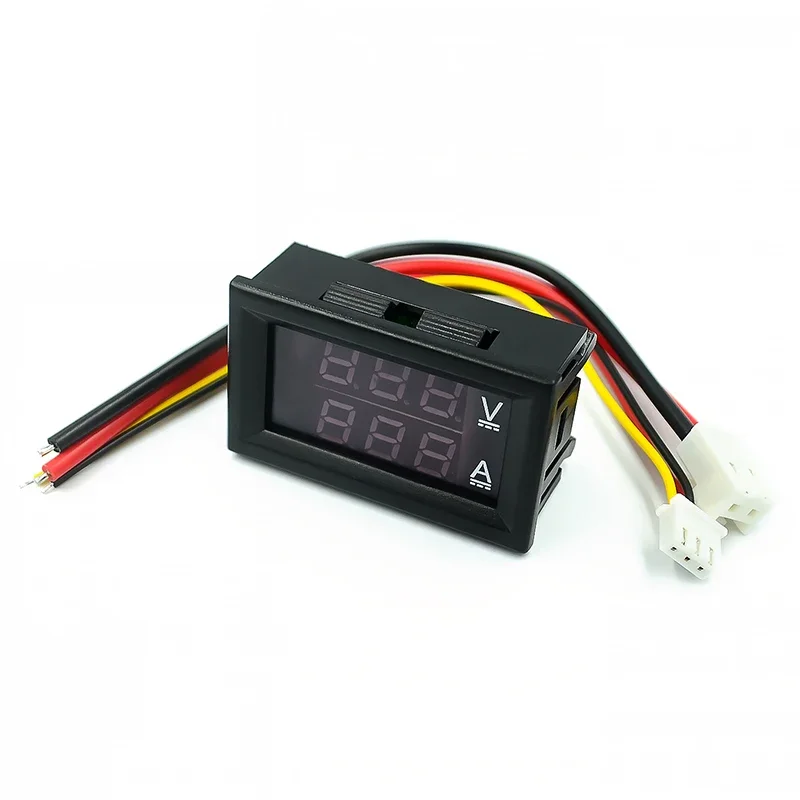

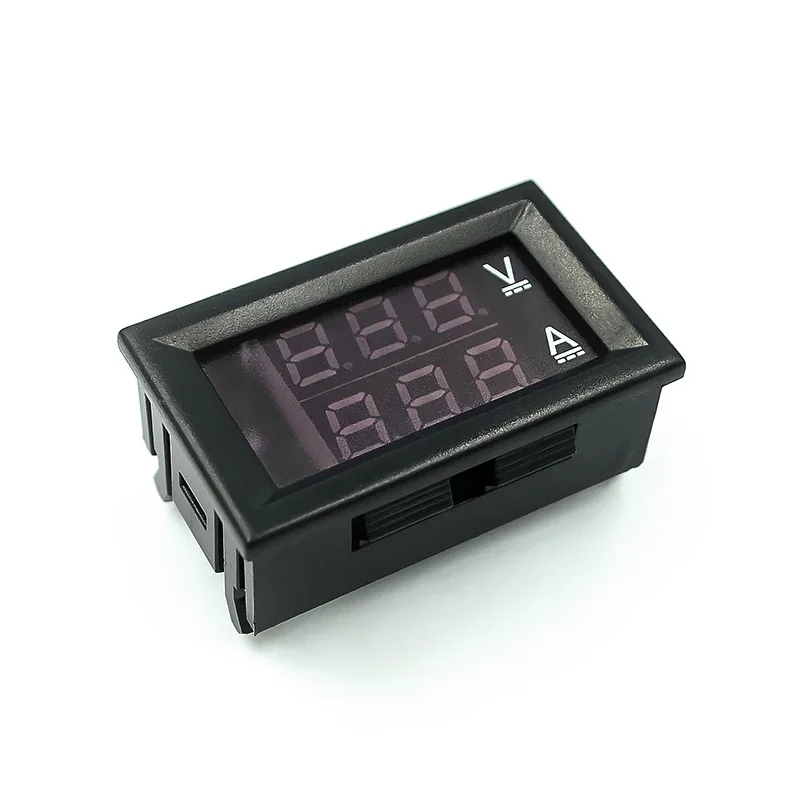

DC0-100V1A 10A 50A 100A LED DC double affichage numérique courant et voltmètre numérique mètre

Poids net: g

Poids brut: g

Température de fonctionnement: – 10C ~ 65C

Remarque: Pour les compteurs avec une plage de mesure de 50A ou 100A, que le courant mesuré soit inférieur à 10A, le shunt doit être connecté pour mesurer le courant! Sinon, le compteur va brûler, et l’affichage de tension est normal, et l’affichage actuel est 0.00 ou 0.0

Affichage du courant imprécis

Si l’alimentation directe ou autonome est en commun avec l’alimentation électrique de l’appareil, la précision peut être obtenue en déconnectant les fils noirs fins. Ne pas afficher lorsqu’il est connecté à l’alimentation électrique

Toute personne dont le courant alternatif traverse le redresseur doit être connectée à un filtre de condensateur électrolytique supérieur à 1000uF avant que l’alimentation de la tête de montre puisse être fournie

Déterminer si un en-tête est bon ou mauvais (Voici deux cas d’un en-tête normal)

Pas de séparateur connecté, lignes rouges fines et noires fines à l’alimentation, 50.0-59.9 pour courant de tête avec plage 50A, 100-109 pour tête avec plage 100A, 0.00 pour courant de tête avec plage de 50A et 0.0 pour tête avec plage de 100A.

Autres considérations

Le courant ne peut être mesuré que dans la plage de tension négative de l’alimentation et la plage de tension négative de la charge: la plage de tension de l’alimentation principale des 5 fils est de 4*28V, c’est-à-dire que la tension du fil rouge fin ne peut pas dépasser 28V.

Concepts sur la charge et la puissance

Lors de la décharge: Les batteries, les sources d’alimentation à découpage et les transformateurs sont des sources d’énergie, tandis que les résistances, les lampes, les moteurs et les équipements électriques sont des charges.

Lors de la charge: Le chargeur, le générateur, l’énergie solaire sont la source d’énergie, et rechargeable

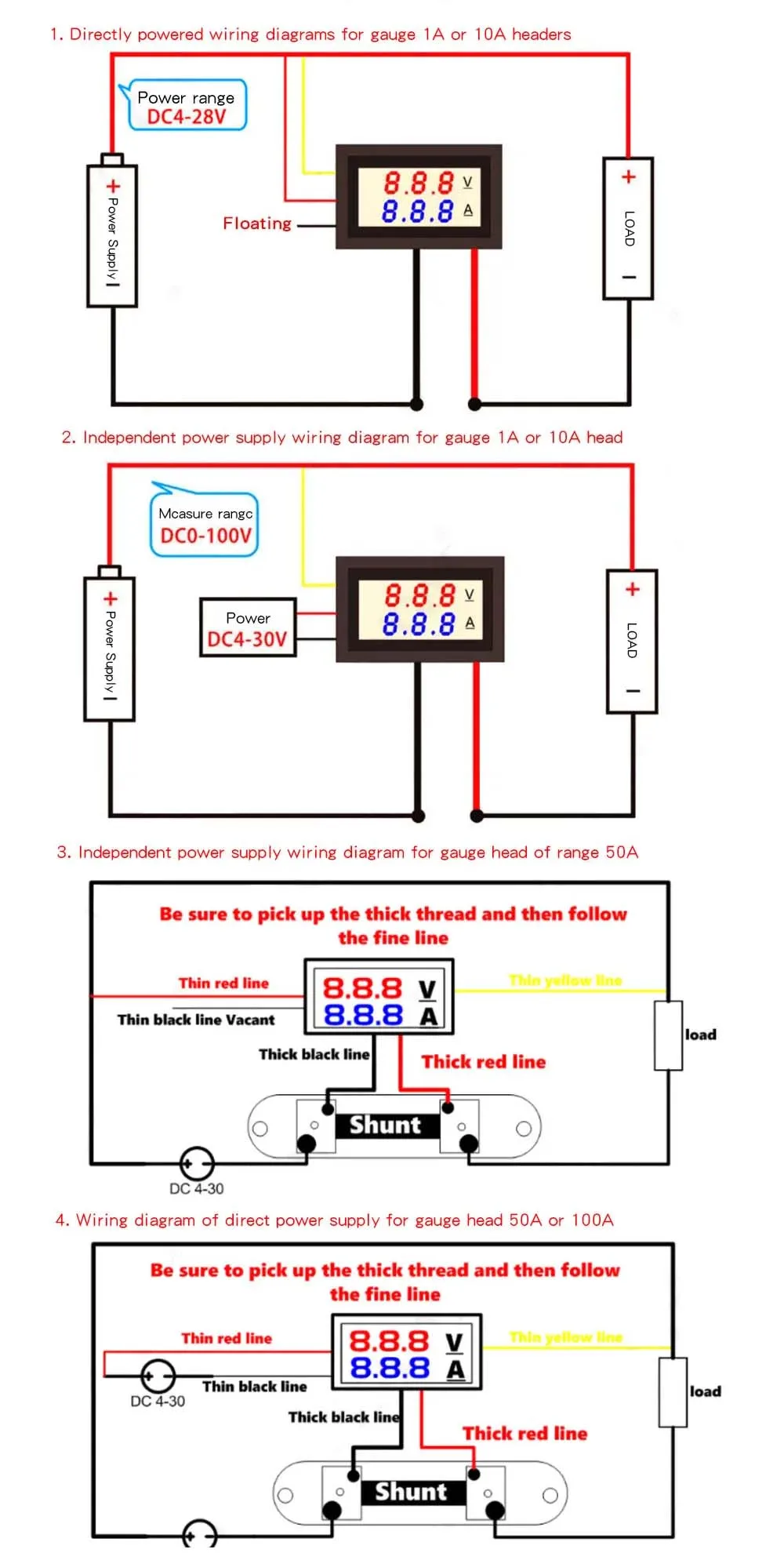

Schéma de câblage:

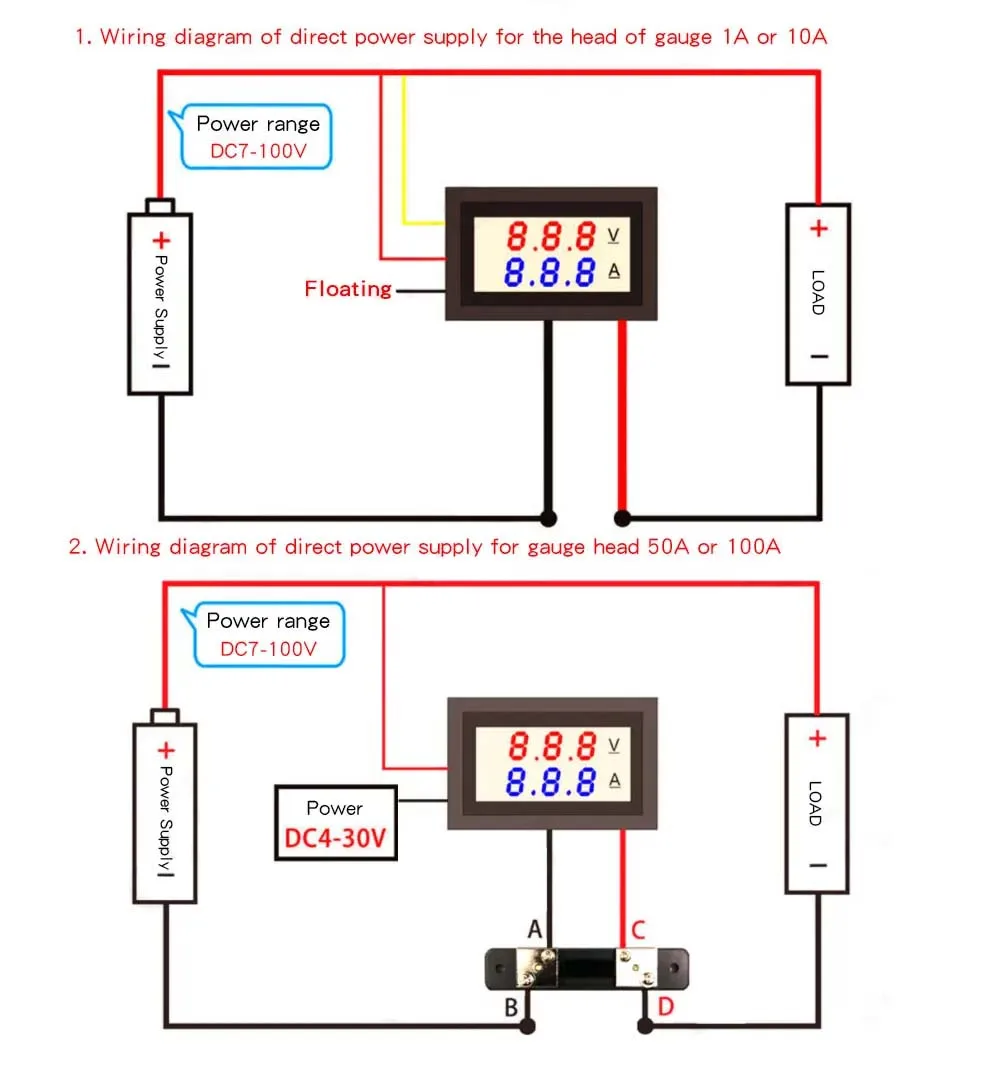

Schéma de câblage haute tension:

Points Clés
