Couplage passif d’un capteur piézoélectrique LDTO-028K – Test et Avis

.
.

Couplage passif 25x13x1MM de vibration de capteur de film piézoélectrique LDTO-028K de PVDF

Description du produit

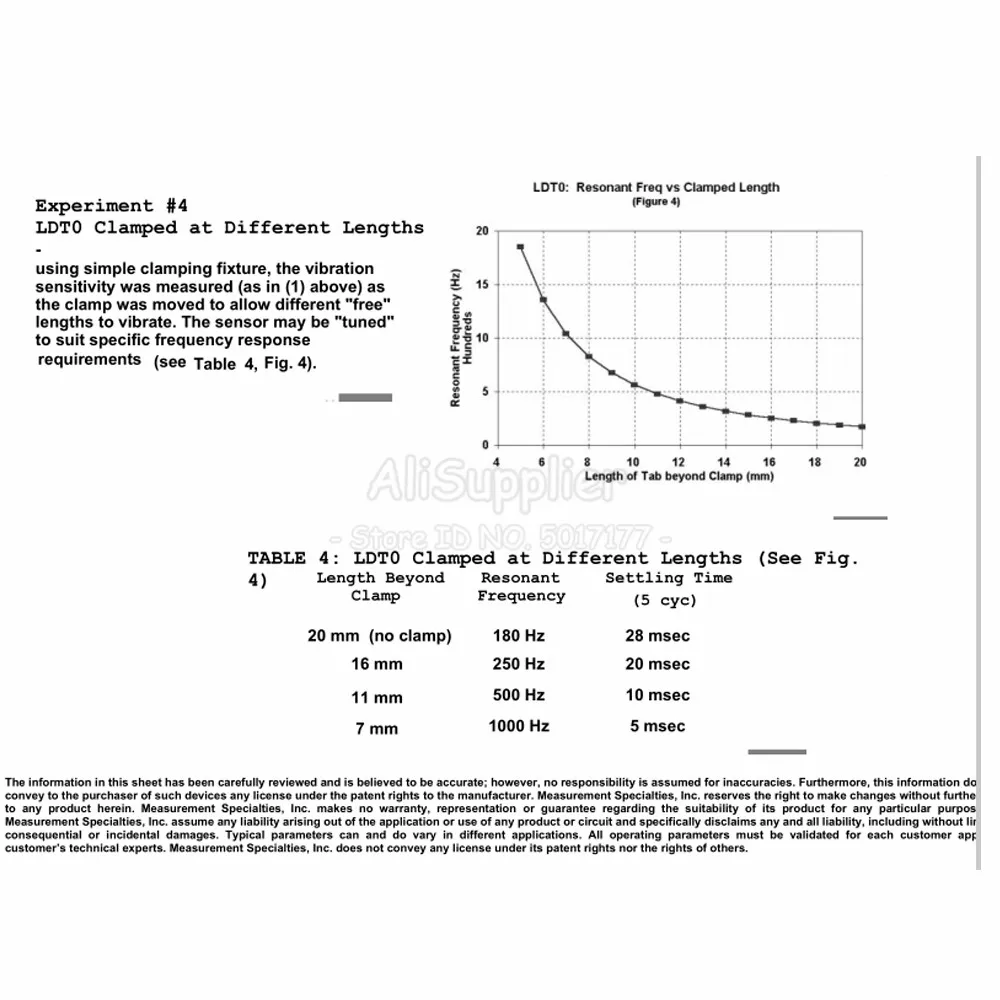

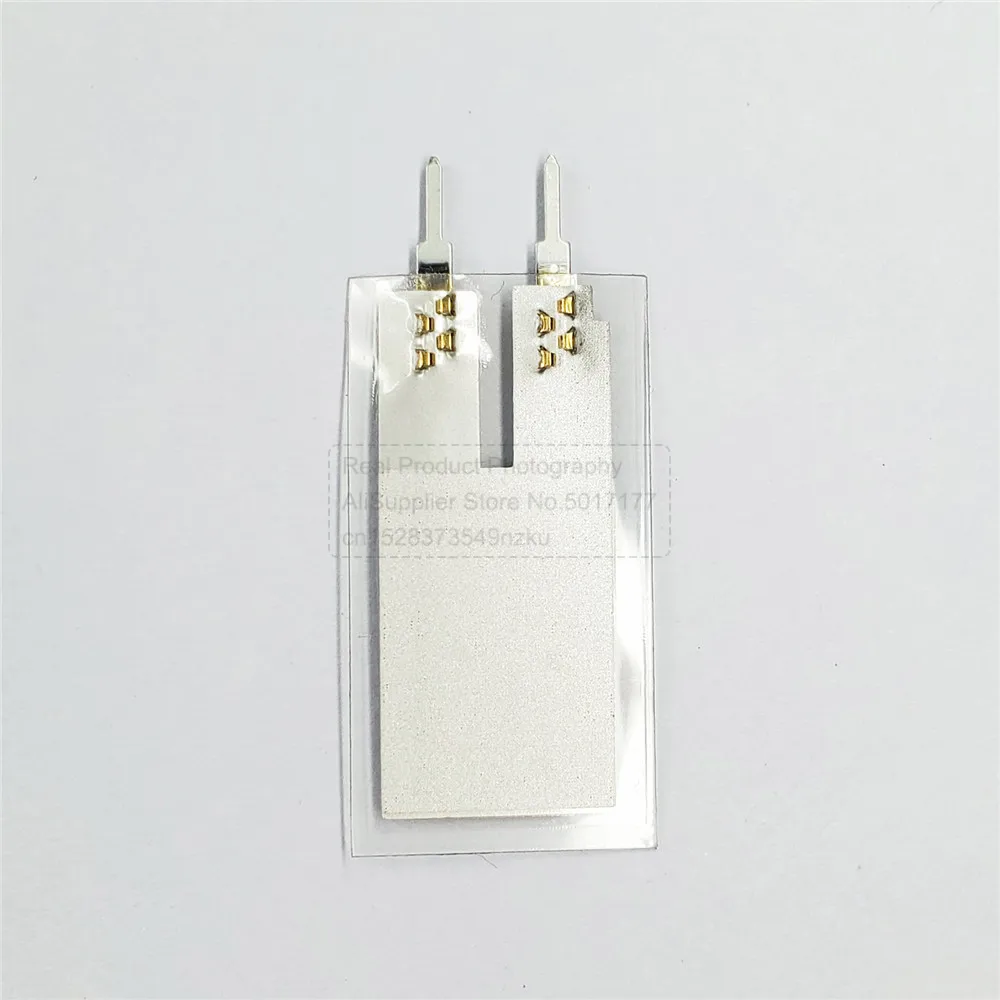

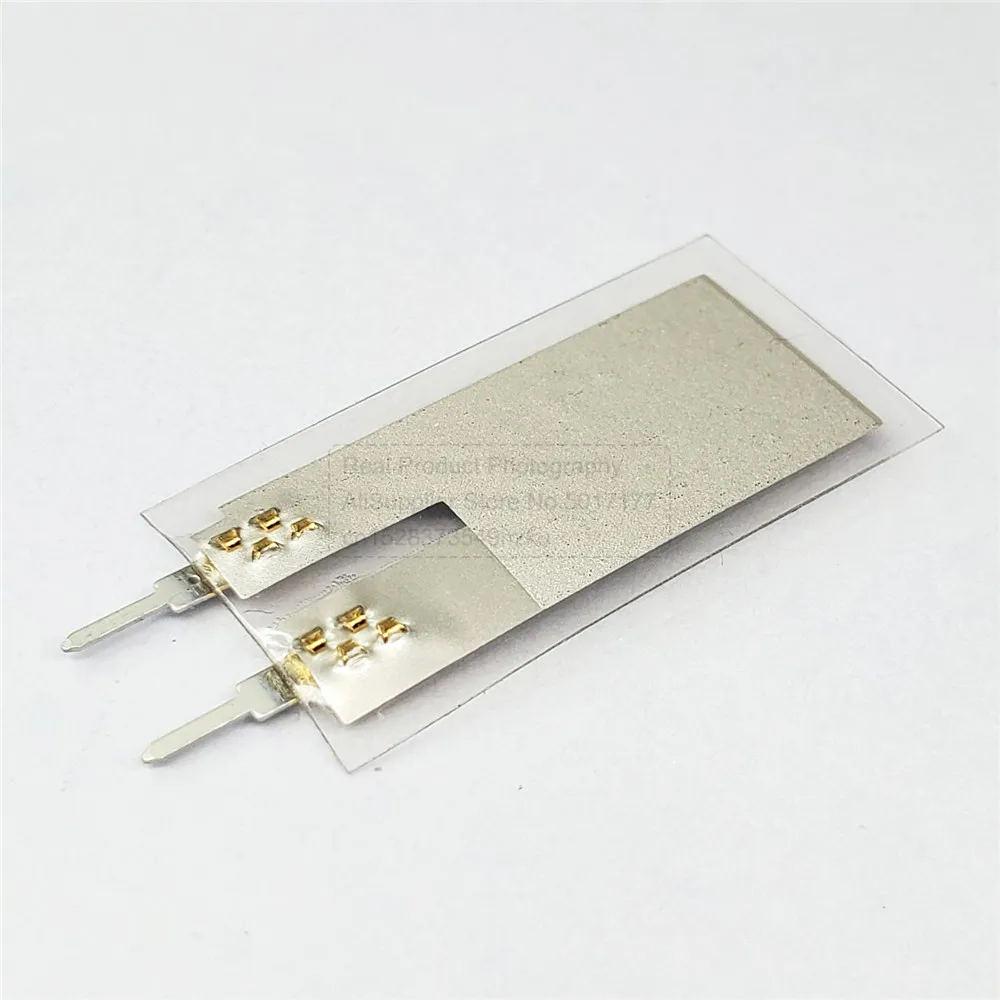

Le LDT0-028K est un composant flexible comportant un film piézoélectrique épais de polymère de 28 µm PVDF avec les électrodes sérigraphiées d’Ag-encre, stratifiées à un substrat de polyester de 0.125mm, et équipées de deux contacts sertis. Lorsque le film piézoélectrique est déplacé de l’axe neutre mécanique, la flexion crée une contrainte très élevée dans le piézopolymère et, par conséquent, des tensions élevées sont générées. Lorsque les dimensions de l’assemblage sont déviées par contact direct, le dispositif agit comme un “commutateur” flexible, et la sortie générée est suffisante pour déclencher directement des étages MOSFET ou CMOS. Si l’ensemble est supporté par ses contacts et laissé vibrer “en espace libre” (avec l’inertie de la poutre serrée/libre créant une contrainte de flexion), l’appareil se comportera comme un accéléromètre ou un capteur de vibration. L’ajout de masse, ou la modification de la longueur libre de l’élément par serrage, peut modifier la fréquence de résonance et la sensibilité du capteur en fonction d’applications spécifiques. La réponse multiaxe peut être obtenue en positionnant la masse hors centre.

Le LDTM-028K est un capteur de vibrations dans lequel l’élément de détection comprend un faisceau en porte-à-faux chargé par une masse supplémentaire pour offrir une sensibilité élevée aux basses fréquences.

Caractéristiques techniques

• Dimensions: 25x13x1MM
• Matière: film piézoélectrique PVDF
• Épaisseur du film: 28 µm
• Électrodes: sérigraphiées d’Ag-encre
• Substrat: polyester de 0.125mm
• Contacts: sertis

Avantages du capteur

• Haute sensibilité
• Couplage AC
• Résistant et robuste
• Peut être utilisé comme commutateur flexible ou capteur de vibration
• Fréquence de résonance et sensibilité modifiables
• Réponse multiaxe possible

Points clés

Que pensent les clients du produit

Il n’y a pas encore d’avis sur ce produit. Cependant, d’après la description, il présente de nombreux avantages tels que sa haute sensibilité, sa robustesse et sa capacité à être utilisé comme commutateur flexible ou capteur de vibration. Cependant, sa sensibilité aux basses fréquences peut être limitée en l’absence de masse supplémentaire.

Avis de l’expert

D’après la description du produit, le LDTO-028K est un capteur de film piézoélectrique flexible, robuste et polyvalent. Sa haute sensibilité en fait un choix idéal pour les applications nécessitant une détection précise des vibrations. Sa capacité à être utilisé comme commutateur flexible ou capteur de vibration offre une flexibilité d’utilisation. Cependant, il convient de noter que la sensibilité du capteur aux basses fréquences peut être limitée en l’absence de masse supplémentaire. Dans l’ensemble, le LDTO-028K semble être un excellent choix pour les applications nécessitant un couplage passif de vibrations.
