Convertisseur solaire réglable XL6009 Boost-Buck – Test et Avis

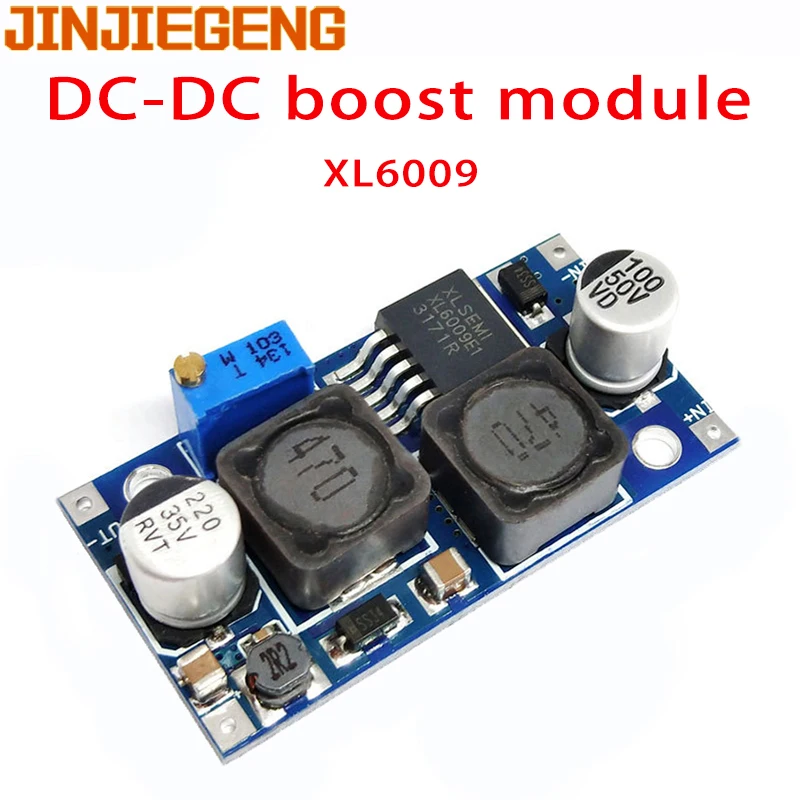

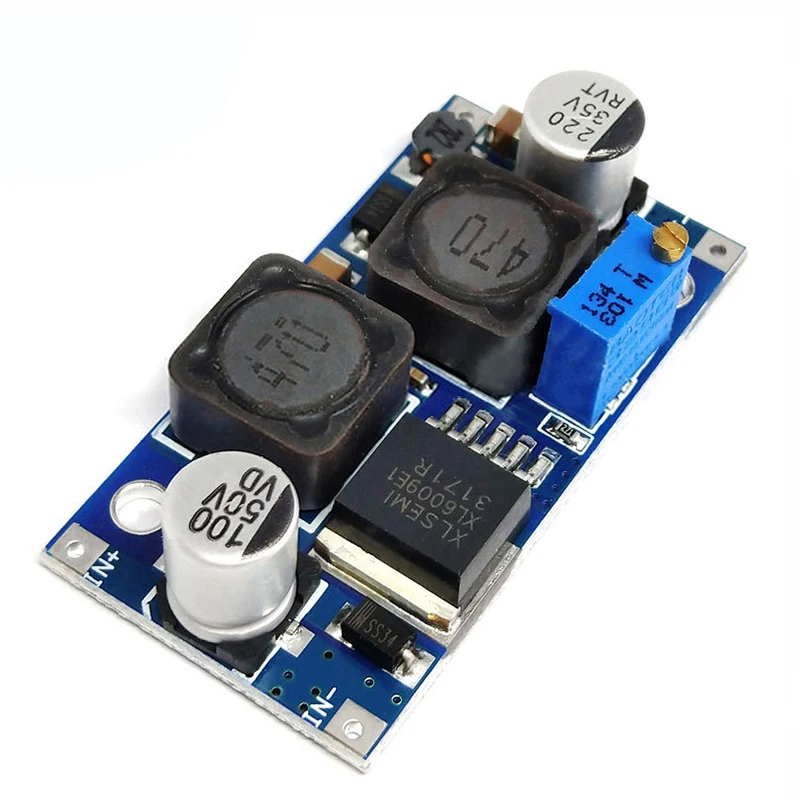

Introduction du produit

Lorsque la voiture démarre, la tension est abaissée en dessous de 7V ou moins, et le moteur atteint 15V ou plus à haut régime. Pour les appareils électriques fonctionnant à 12V sont difficiles à utiliser correctement, ce module de montée et de chute de tension automatique résout ce problème, que la tension d’entrée soit de 5V, 12V ou 32V, La sortie peut être stabilisée à 12V.

· Tension d’entrée super large 5V ~ 32V; Tension de sortie extra large 1.25V ~ 35V (avec montée et descente automatiques de la tension, dans la plage de fonctionnement, toute entrée de tension peut stabiliser toute sortie de tension); · Commutateur MOSFET intégré à haute efficacité 4A pour une efficacité allant jusqu’à 94%; (courant LM2577 uniquement 3A) · Fréquence de commutation ultra élevée 400KHz, plus petite ondulation, Plus petit volume (fréquence LM2577 seulement 50kHz) · Le module adopte un circuit topologique Sepic, qui est un schéma de levage de tension mature. · La puce principale adopte XL6009, avec une fréquence de commutation ultra-haute de 400KHz, une ondulation plus petite et une taille plus petite. (Fréquence LM2577 seulement 50kHz)

Paramètres du produit

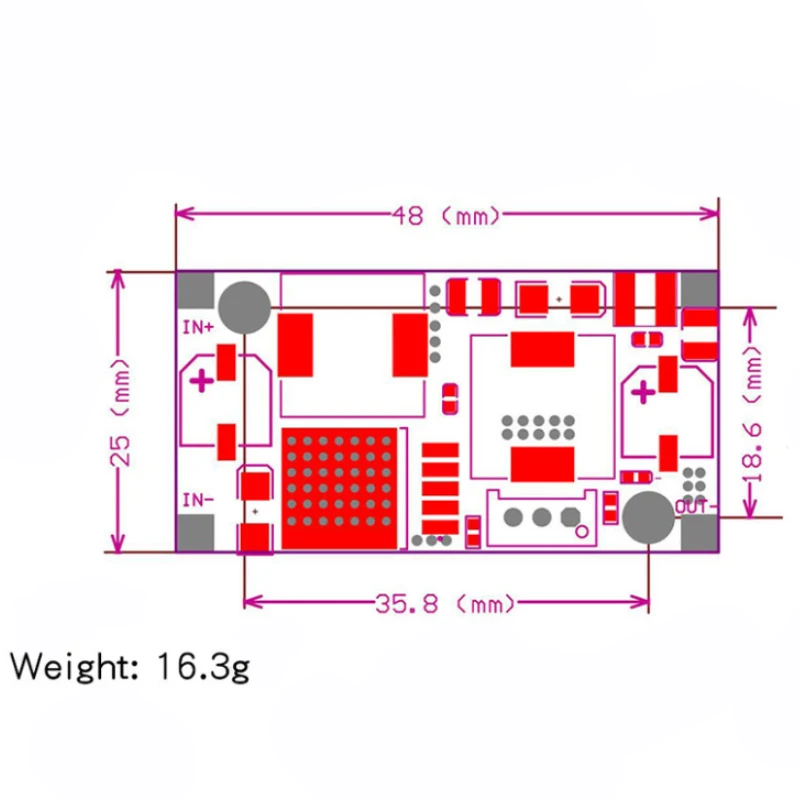

Spécifications du modèle: module de levage automatique de pression XL6000 Nature du module: BOOST non isolé (BOOST) Mode de redressement: rectification asynchrone Plage d’entrée: 3.8V32V Plage de sortie: 1.25V ~ 35V Courant d’entrée: 4A(maximum), 18mA à vide (entrée 5V, sortie 8V, charge à vide inférieure à 18mA, plus la tension est élevée, plus le courant à vide est élevé). Efficacité de conversion: Lt; 94% (plus la pression différentielle est grande, moins l’ient est efficace) Fréquence de commutation: 400KHz Ondulation de sortie: 50mV (plus la tension est élevée, plus le courant est élevé, plus l’ondulation est grande) taux de réglage de la charge: ± 0.5% Taux de réglage de la tension: ± 0.5% Température de fonctionnement:-40 ℃ “+ 85 ℃ Dimensions: 48mm * 25mm * 14mm (longueur * largeur * hauteur)

Mode d’emploi

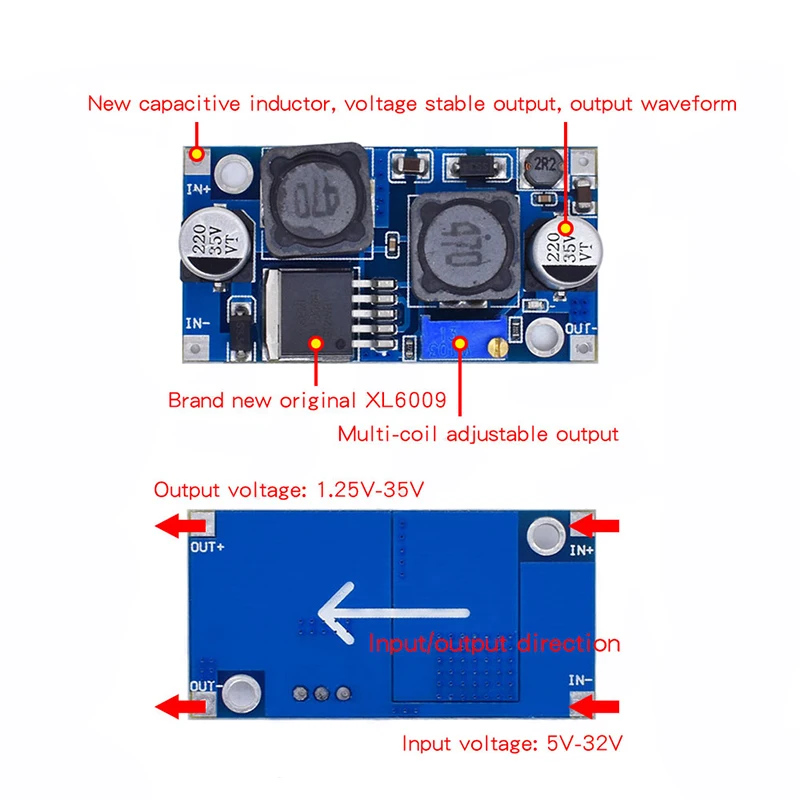

· Connectez l’alimentation (5-32V), le voyant d’alimentation est allumé et le module fonctionne normalement. · Ajustez le bouton du potentiomètre bleu (tournez généralement dans le sens des aiguilles d’une montre pour augmenter la tension voltage, dans le sens antihoraire pour abaisser la tension) et utilisez le multimètre pour détecter que la tension de sortie atteint la tension requise. · Certains clients signalent que la tension de sortie du module ne peut pas être ajustée et est toujours égale à la tension d’entrée. Lorsque vous rencontrez ce problème, veuillez d’abord faire pivoter le potentiomètre dans le sens antihoraire de plus de 10 tours, puis utiliser le module pour ajuster la tension normalement.

· Alimentation du régulateur de tension du véhicule, il suffit de connecter l’extrémité d’entrée de ce module à l’alimentation de la pointe de la cigarette de la voiture, vous pouvez ajuster le potentiomètre, la tension de sortie peut être ajustée arbitrairement en 1.25-30V, pour votre téléphone mobile, MP3, MP4, chargement PSP et alimentation de nombreux autres appareils, Très simple et pratique. · Alimentation pour équipement électronique, lorsque l’équipement a besoin d’une alimentation 3-35V et de la main de l’alimentation de tension correspondante, l’utilisation de ce module peut facilement ajuster l’aliment
