Convertisseur de tension DC-DC XL6009 – Test et Avis

.
.

Points Clés

Description

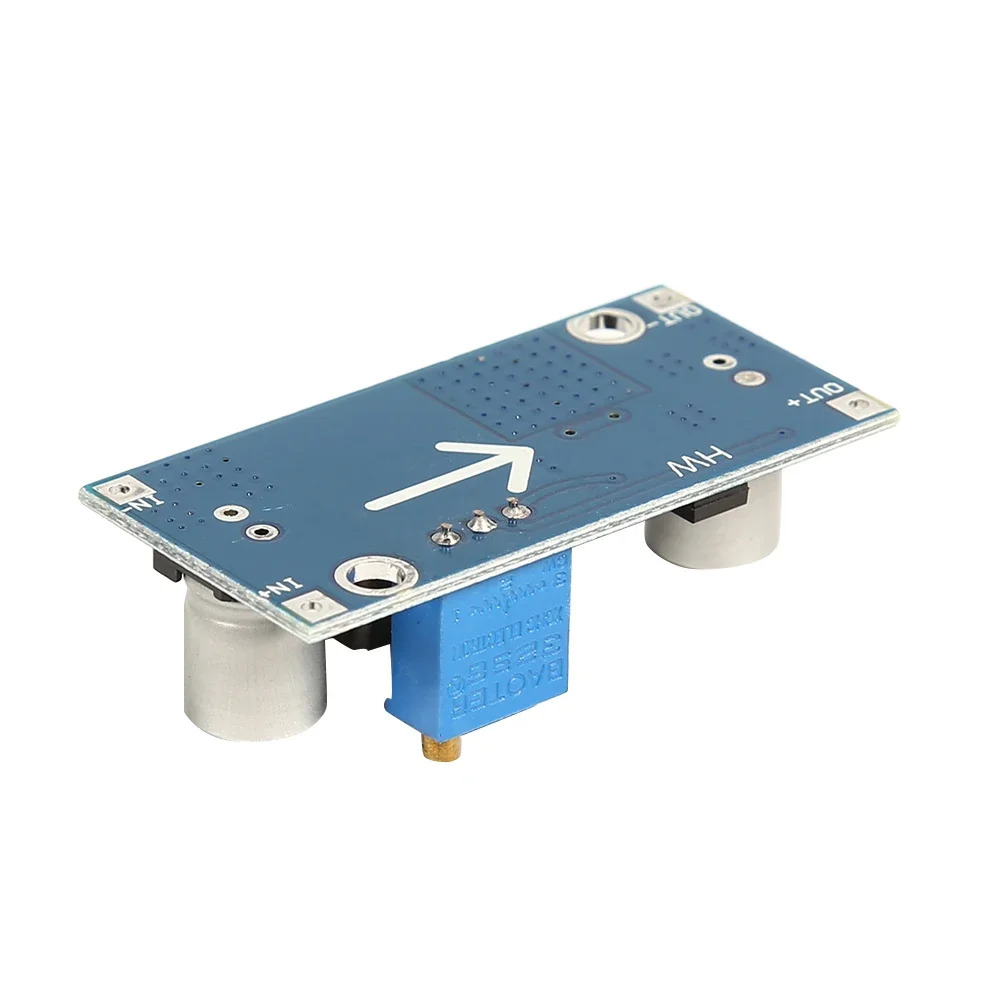

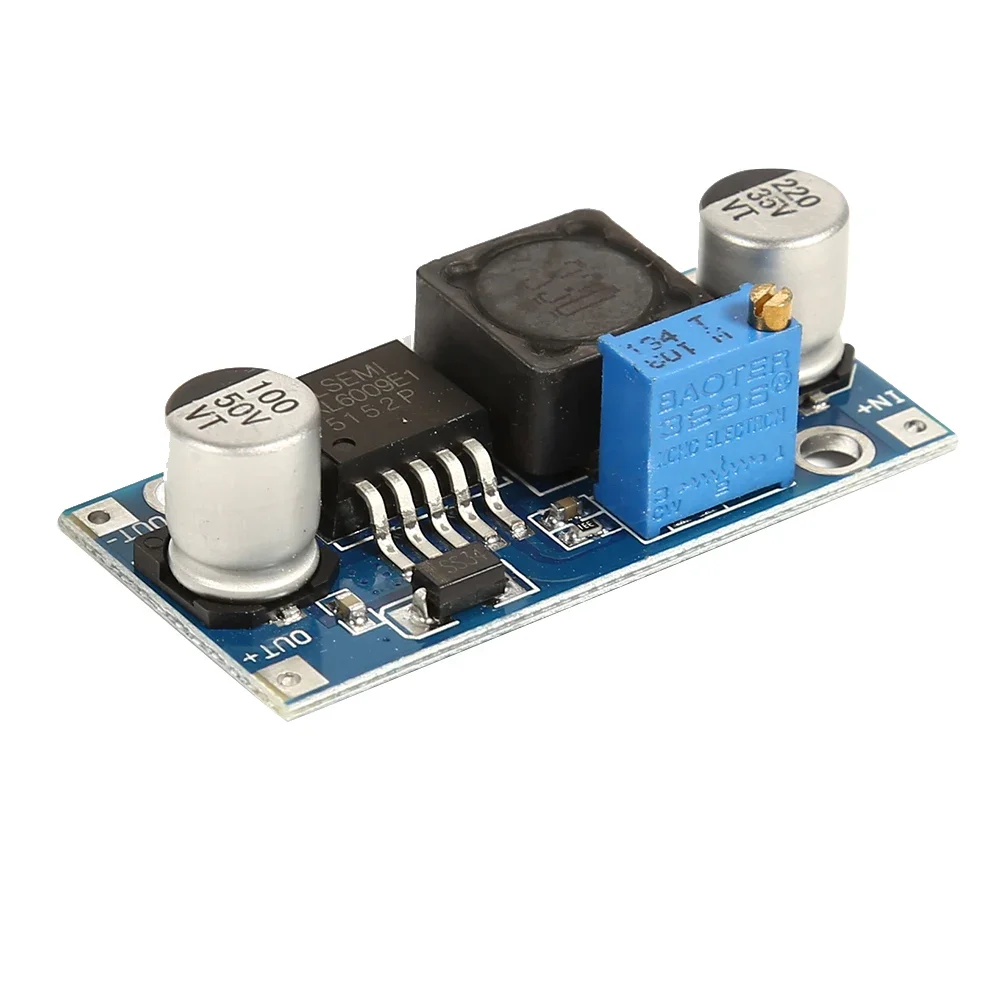

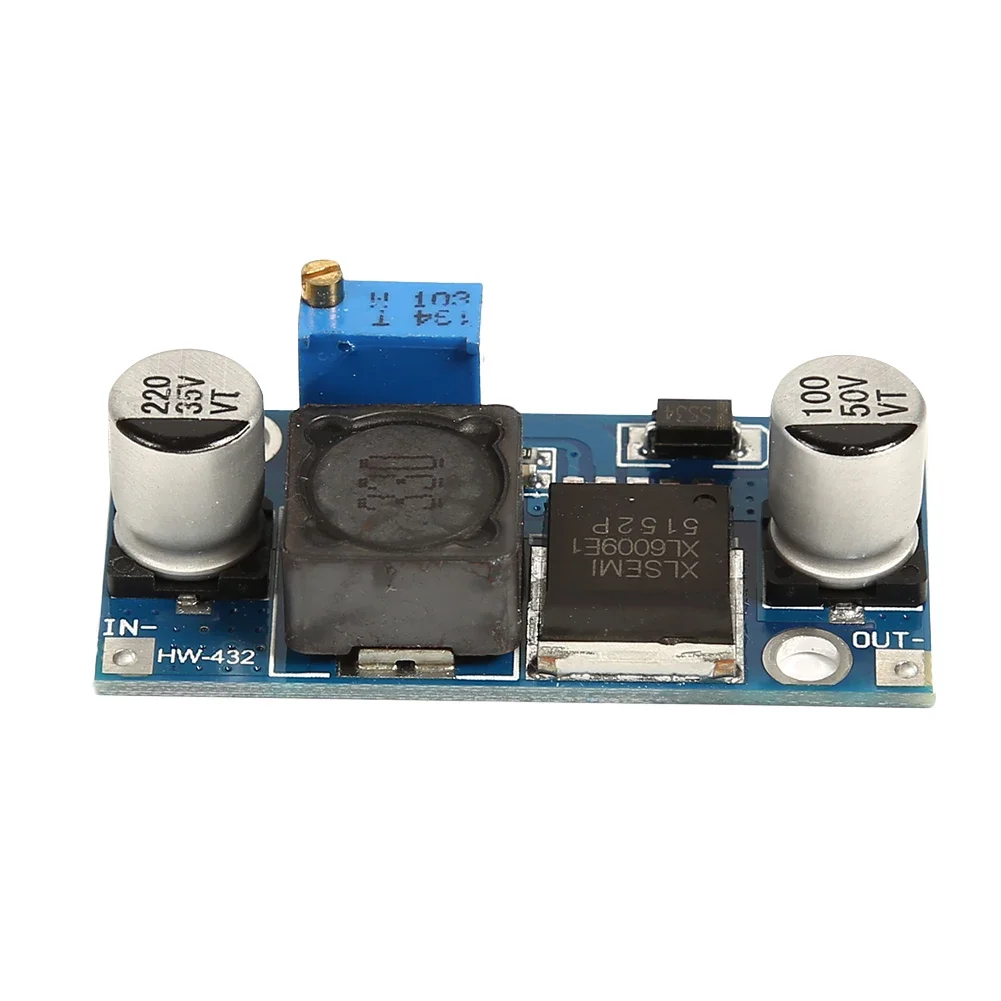

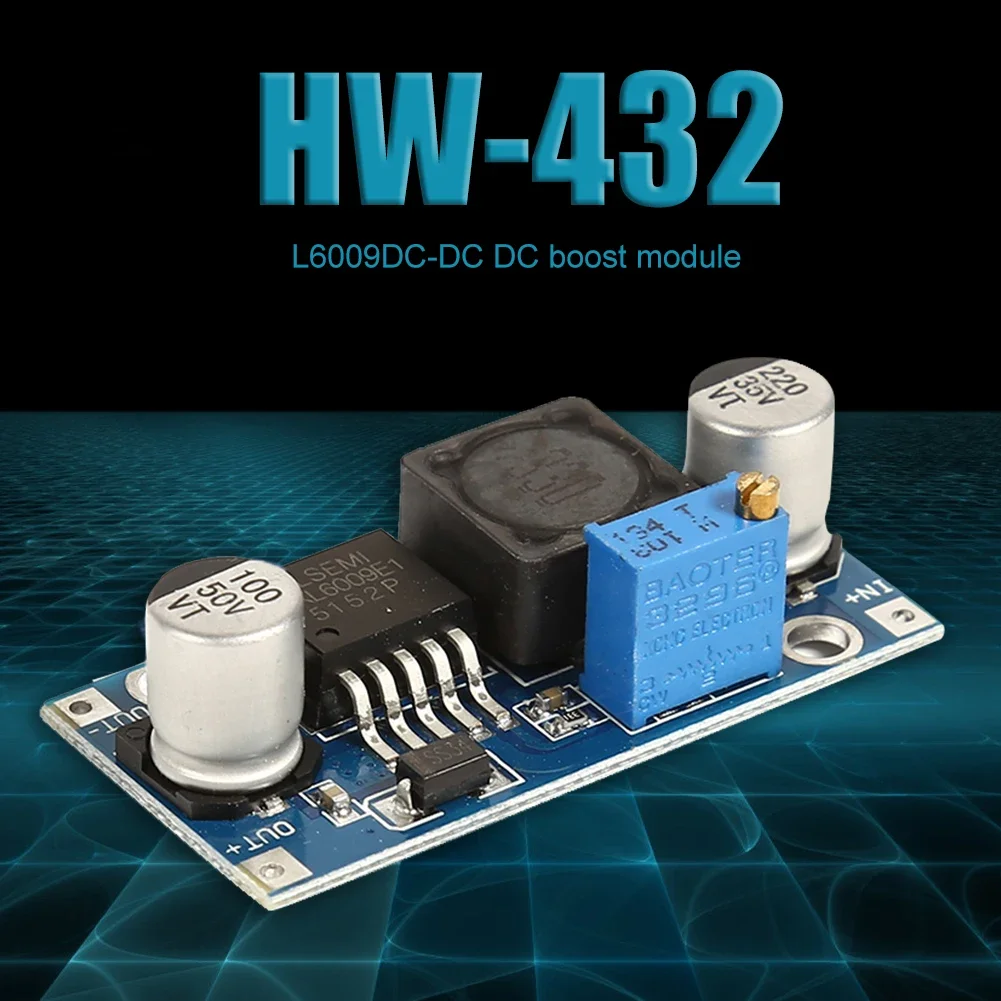

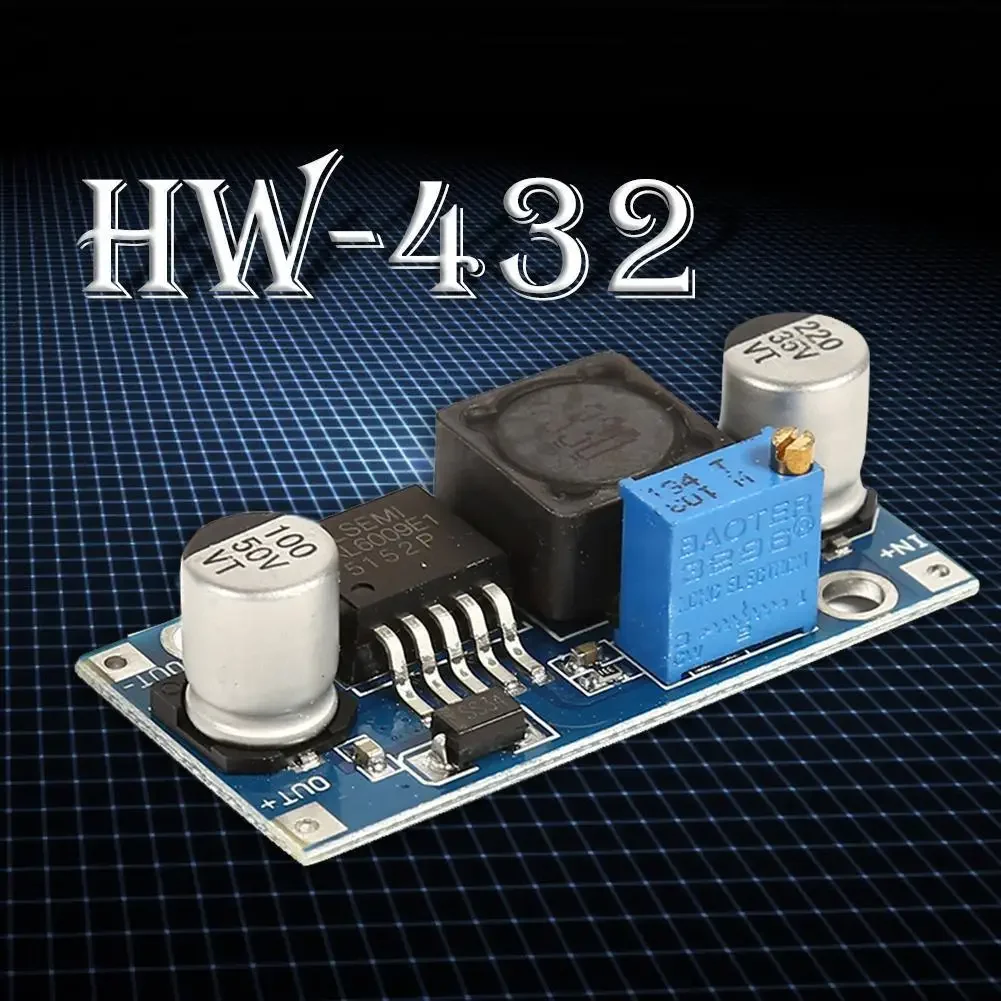

Le DC-DC XL6009 Auto Boost Buck Réglable Step Up Converter Tech Voltage Board est un module boost (BOOST) haute performance pour le courant de commutation 4A. Ce module utilise le XL6009E1 comme puce centrale de la technologie de commutation haute fréquence de deuxième génération, offrant des performances supérieures au LM2577 de la technologie de première génération. Le module d’amplification XL6009 a un coût inférieur et de meilleures performances.

La tension d’entrée ultra large de 3V à 32V permet une plage de tension de fonctionnement optimale de 5V à 32V. La tension de sortie est également ultra-large, allant de 5V à 35V. Le module est équipé d’un commutateur MOSFET intégré de haute efficacité 4A, ce qui le rend très efficace avec un rendement pouvant atteindre 94% (contre seulement 3A pour le LM2577).

Avec sa fréquence de commutation ultra-haute de 400KHz, ce module peut utiliser un condensateur de filtre de petite capacité pour obtenir de très bons résultats, avec une ondulation plus petite et un volume réduit. Comparé à la fréquence de seulement 50KHz du LM2577, cette différence est significative. Le module est également équipé de multiples protections contre les surintensités, les surtensions et les courts-circuits.

Spécifications

• Propriétés modulaires: Boost non isolé (BOOST)
• Redresseur: Redresseur asynchrone
• Plage d’entrée: 3V-32V
• Gamme de sortie: 5V-35V
• Courant d’entrée: 4A (maximum), 18mA à vide (pour une entrée de 5V et une sortie de 8V)
• Efficacité de conversion: inférieure à 94%
• Fréquence de commutation: 400KHz
• Ondulation de sortie: 50mV
• Taux d’ajustement de charge: ± 0.5%
• Taux d’ajustement de tension: ± 0.5%
• Température de fonctionnement: -40 ℃ à + 85 ℃

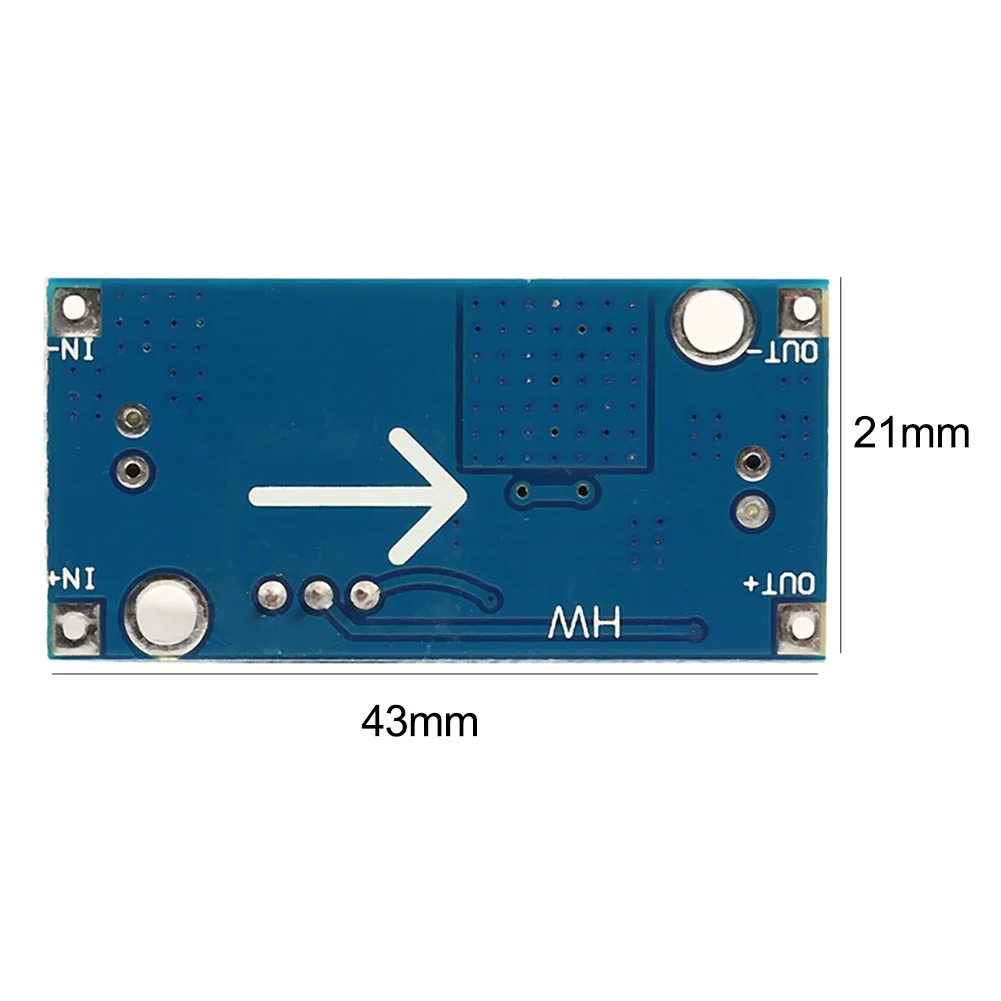

• Taille du produit: 43mm * 21mm * 14mm/1.69*0.82*0.55”
• Poids d’emballage: 11g

Que pensent les clients du produit?

Il n’y a pas d’avis disponibles pour ce produit pour le moment. Toutefois, selon les spécifications et la description du produit, voici un aperçu des avantages et des limitations :

• Avantages :
• Haute performance pour le courant de commutation 4A
• Tension d’entrée et de sortie ultra-larges
• Efficacité de conversion élevée
• Fréquence de commutation ultra-haute
• Dimensions compactes
• Limitations :
• Aucune limitation notable signalée pour le moment

Avis personnel

Le DC-DC XL6009 Auto Boost Buck Réglable Step Up Converter Tech Voltage Board est un module d’alimentation de haute qualité offrant des performances supérieures à de nombreux produits concurrents. Sa compatibilité avec une large gamme de tensions d’entrée et de sortie, ainsi que son efficacité de conversion élevée, en font un choix idéal pour de nombreux projets électroniques. De plus, sa taille compacte le rend facile à intégrer dans une variété d’applications. Cependant, il est toujours recommandé de lire le manuel d’utilisation et de prendre en compte les spécifications techniques avant de l’utiliser.

FAQ

1. Quel est le poids de ce module d’alimentation ?

Le poids d’emballage de ce module d’alimentation est de 11g.

2. Quelle est la plage de tension d’entrée et de sortie de ce module?

La plage de tension d’entrée est de 3V à 32V et la plage de tension de sortie est de 5V à 35V.

3. Quelle est la température de fonctionnement maximale de ce module ?

La température de fonctionnement maximale de ce module est de +85 ℃.
