“Convertisseur de tension automatique polyvalent LM2596 LM2577” – Test et Avis

Blog > “Convertisseur de tension automatique polyvalent LM2596 LM2577” – Test et Avis

.
.




Test et avis sur le convertisseur de tension automatique

Points Clés

SpécificationValeur
Tension d’entrée4-35V
Tension de sortieRéglable en continu (de 1.25 à 25V)
Courant de sortie3A Max
Gamme CC0-2A (réglable)
Courant lumineux tournantValeur CC * (1% à 100%), valeur par défaut est 0.1 fois
Différence de tension minimale2V
Puissance de sortie15W (refroidissement naturel)
Efficacité de conversion80%
Température de fonctionnement-40°C à +85°C (température ambiante supérieure à 40°C, faible consommation d’énergie ou ajout d’un dissipateur de chaleur)
Hausse de température à pleine charge45°C
IndicateurL’indicateur CC est rouge, l’indicateur de charge est rouge, la charge terminée l’indicateur est bleu.
Protection contre les courts-circuits de sortieOui, courant constant.
Method de connexionPeut souder sur le PCB avec le fil directement
Taille du module50x37x13mm

Test et avis sur le produit

Description

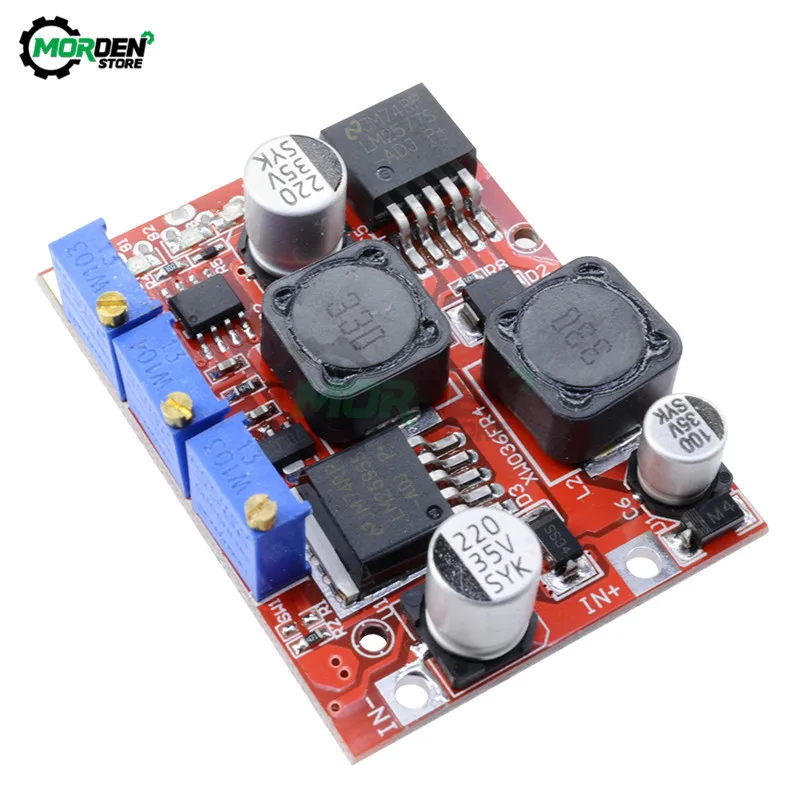

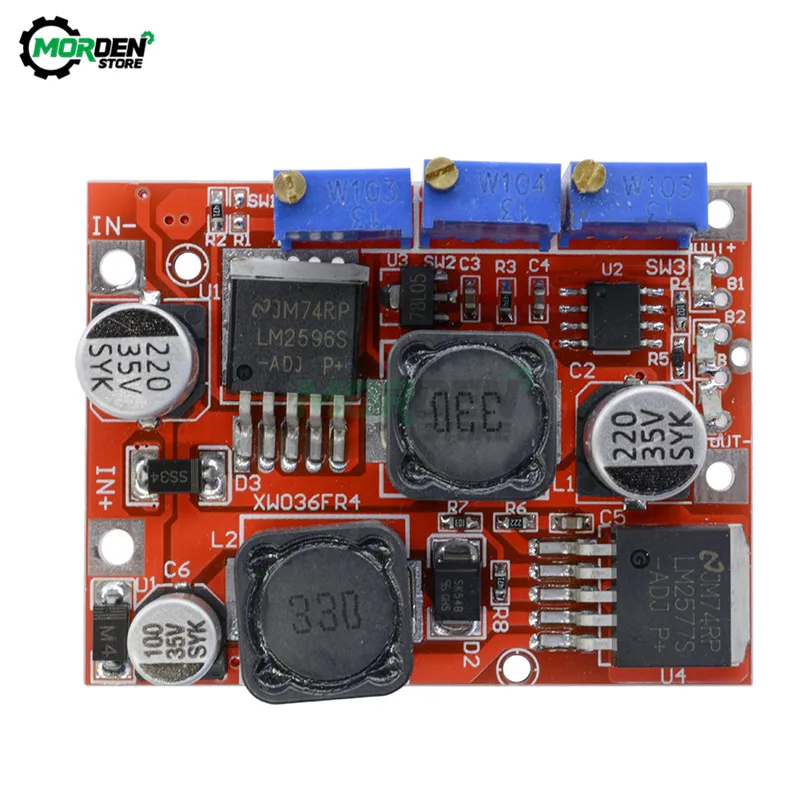

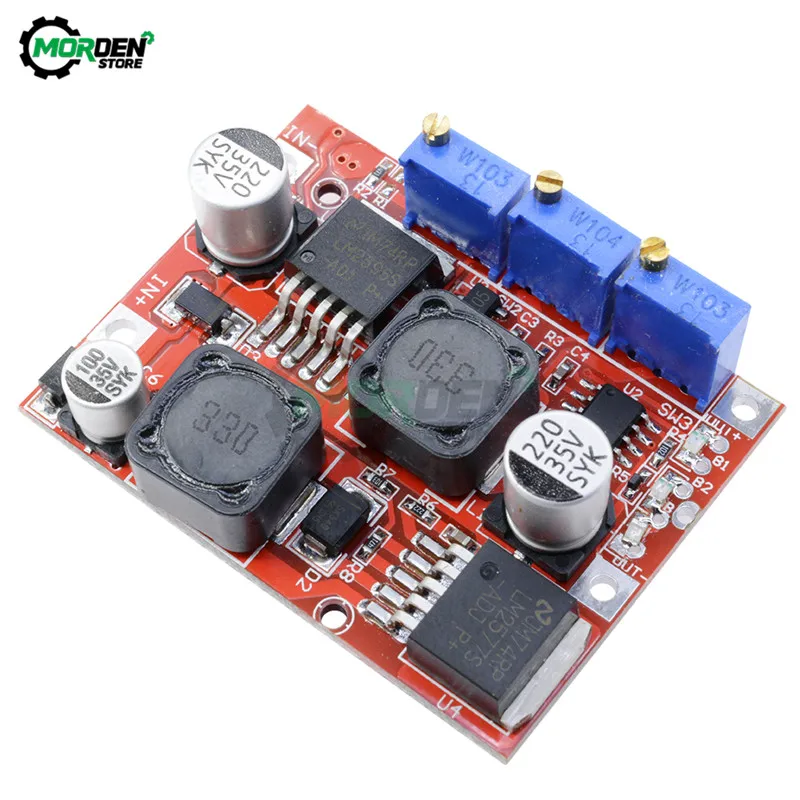

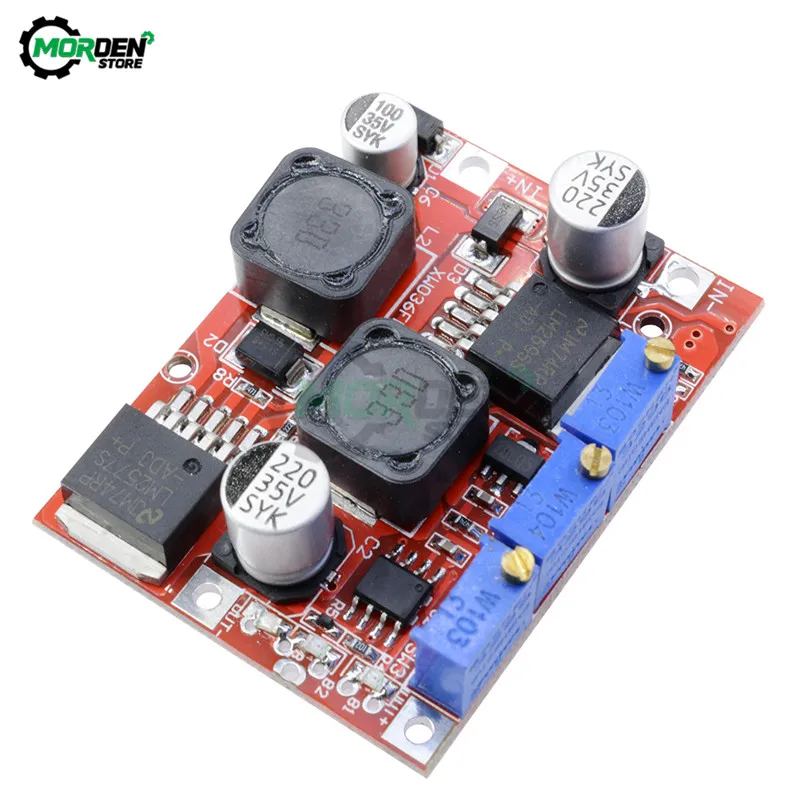

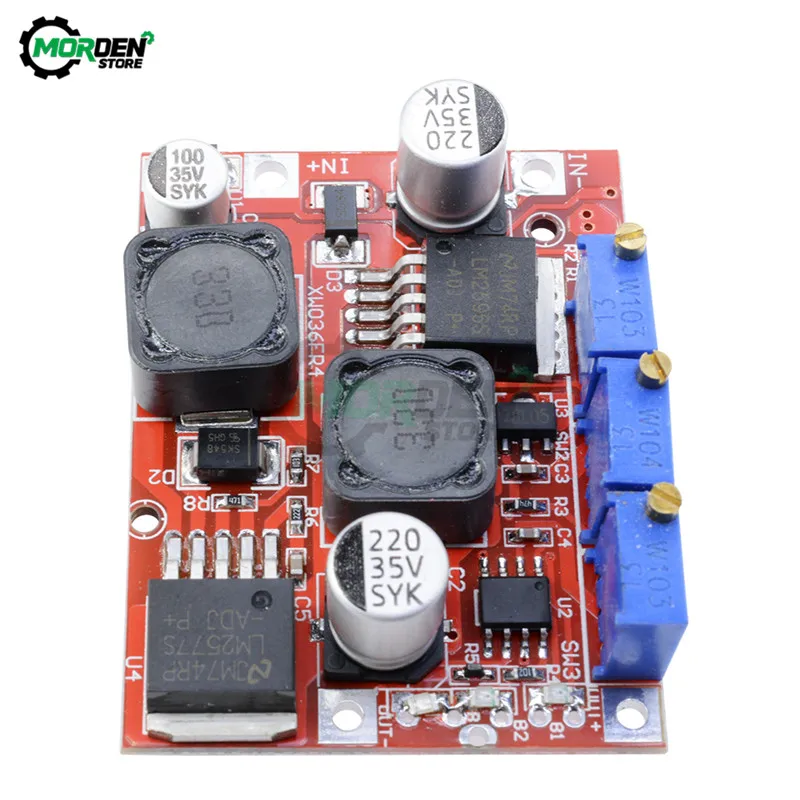

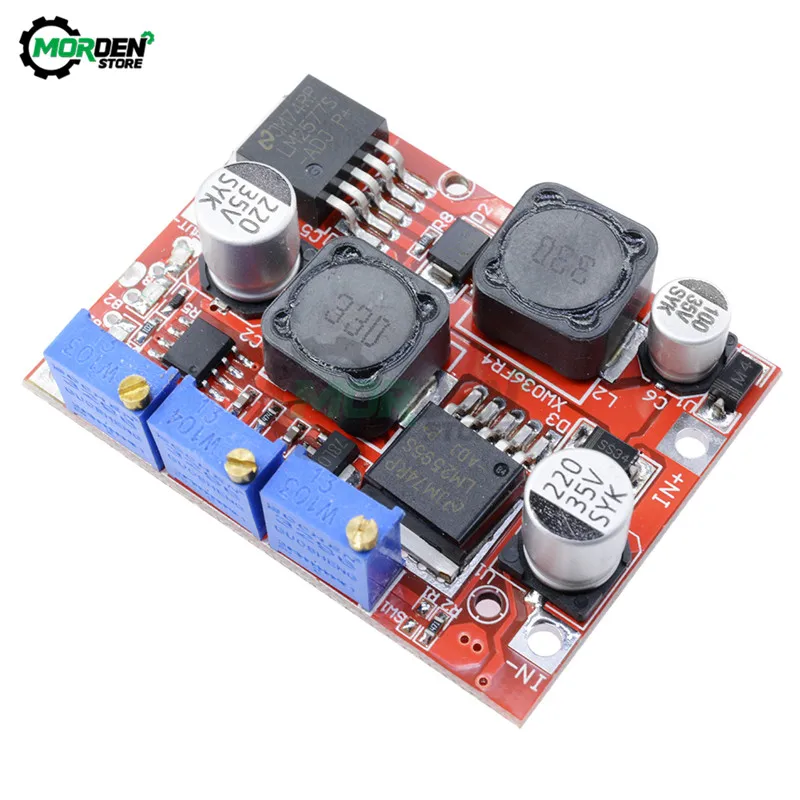

Le convertisseur de tension automatique est un module de charge à courant constant-abaisseur non isolé. Il peut être utilisé pour réguler la tension de sortie de 4-35V en continu, avec une plage de réglage de 1.25 à 25V. Le courant de sortie maximal est de 3A, mais un dissipateur de chaleur est recommandé pour une puissance supérieure à 15W. Le module dispose également d’un indicateur de charge qui affiche l’état de la charge en cours.

Spécification détaillée

  • Tension d’entrée: 4-35V
  • Tension de sortie: Réglable en continu (de 1.25 à 25V)
  • Courant de sortie: 3A Max
  • Gamme CC: 0-2A (réglable)
  • Courant lumineux tournant: Valeur CC * (1% à 100%), valeur par défaut est 0.1 fois
  • Différence de tension minimale: 2V
  • Puissance de sortie: 15W (refroidissement naturel)
  • Efficacité de conversion: 80%
  • Température de fonctionnement: -40°C à +85°C (température ambiante supérieure à 40°C, faible consommation d’énergie ou ajout d’un dissipateur de chaleur)
