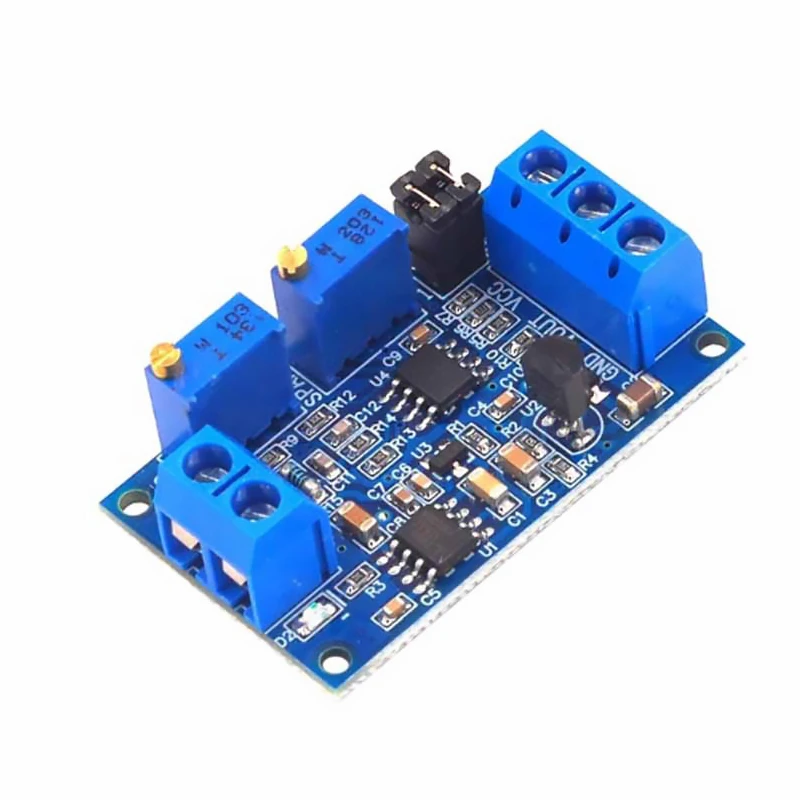

Convertisseur de signal pour différents émetteurs – Test et Avis

Points Clés

• Convertit les signaux d’émetteur de tension et de courant en signaux de tension
• Plages de courant d’entrée pris en charge : 0-20mA et 4-20mA
• Plages de tension de sortie prises en charge : 0-3.3V, 0-5V et 0-10V
• Large plage de tension d’alimentation
• Adapté à une utilisation industrielle avec une haute stabilité et une bonne linéarité
• Ajustement automatique du zéro et de la plage complète
• Utilise une résistance d’échantillonnage du signal de courant de haute précision

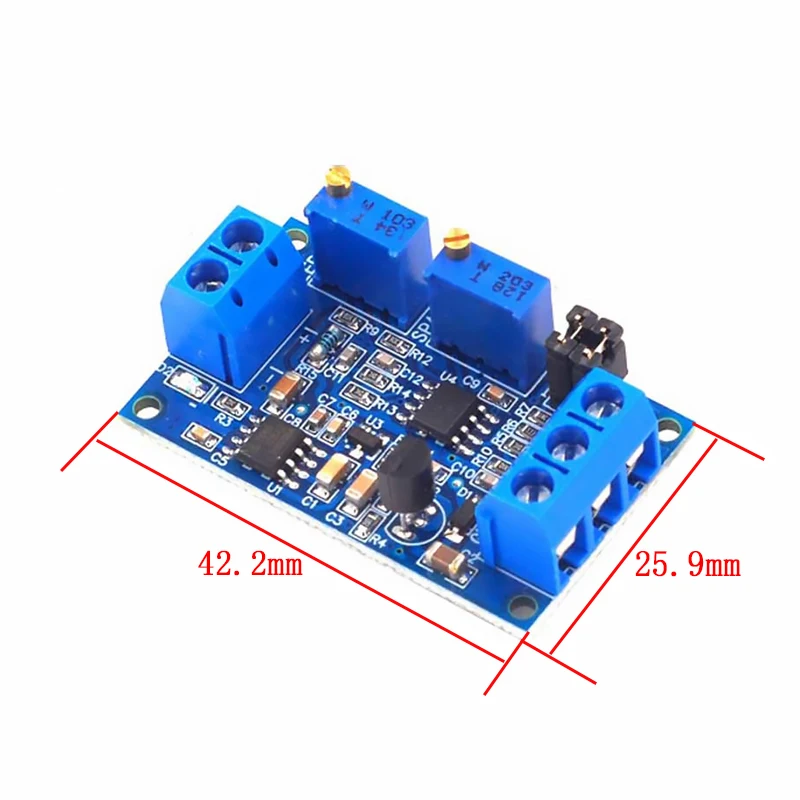

Description

Dans le processus de transmission du signal de circuit, le signal de tension s’affaiblira avec l’augmentation de la distance de transmission, et la transmission de courant peut éviter l’affaiblissement du signal. Le module est utilisé pour la fin de transmission du signal actuel, le signal est converti en signal de tension pour la détection SCM. L’entrée de courant prend en charge 4-20mA et 0-20mA, et la sortie de tension prend en charge 0-3.3V, 0-5V et 0-10V.

Highlight

• La plage de tension d’alimentation est large et la tension de sortie prend en charge plusieurs plages
• Zéro et gamme complète peuvent être ajustés automatiquement
• Haute stabilité, bonne linéarité, qualité industrielle
• La résistance d’échantillonnage du signal de courant adopte une résistance annulaire de couleur de haute précision, qui a une haute précision, une petite dérive de température et une puissance élevée

Instruction

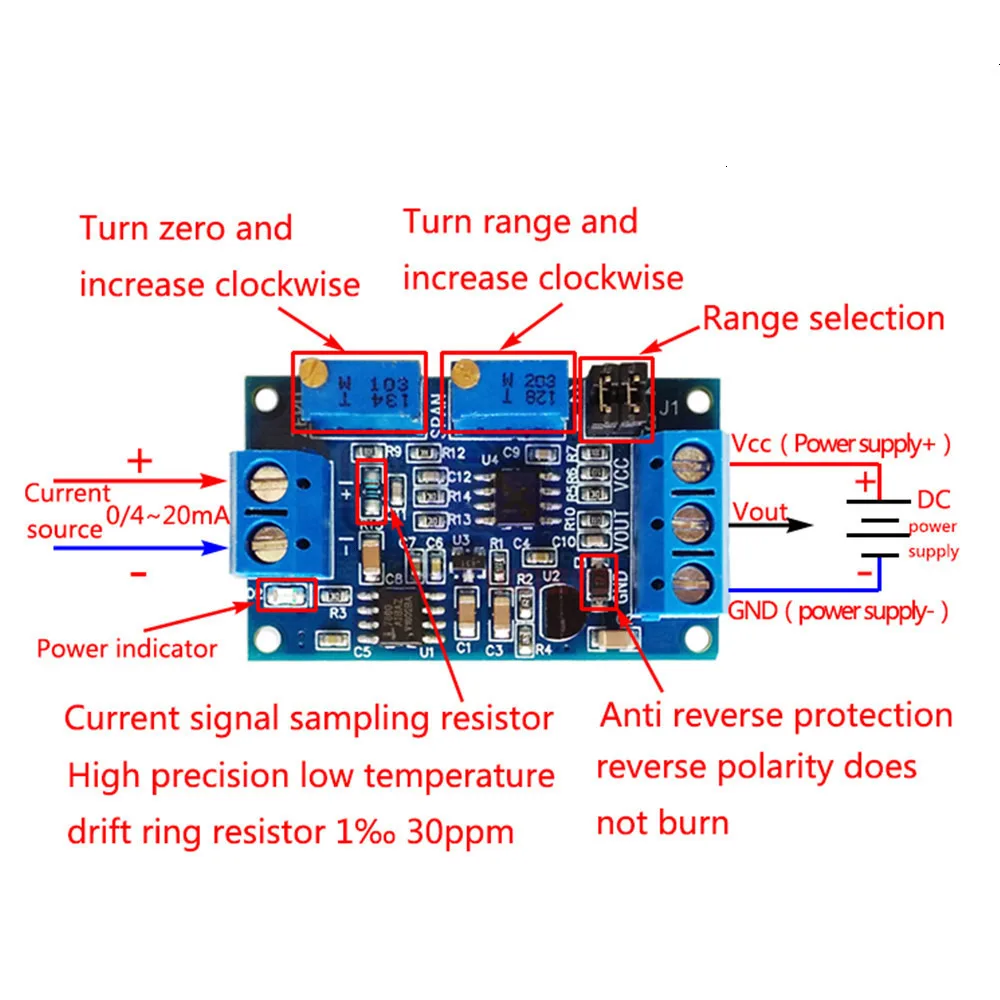

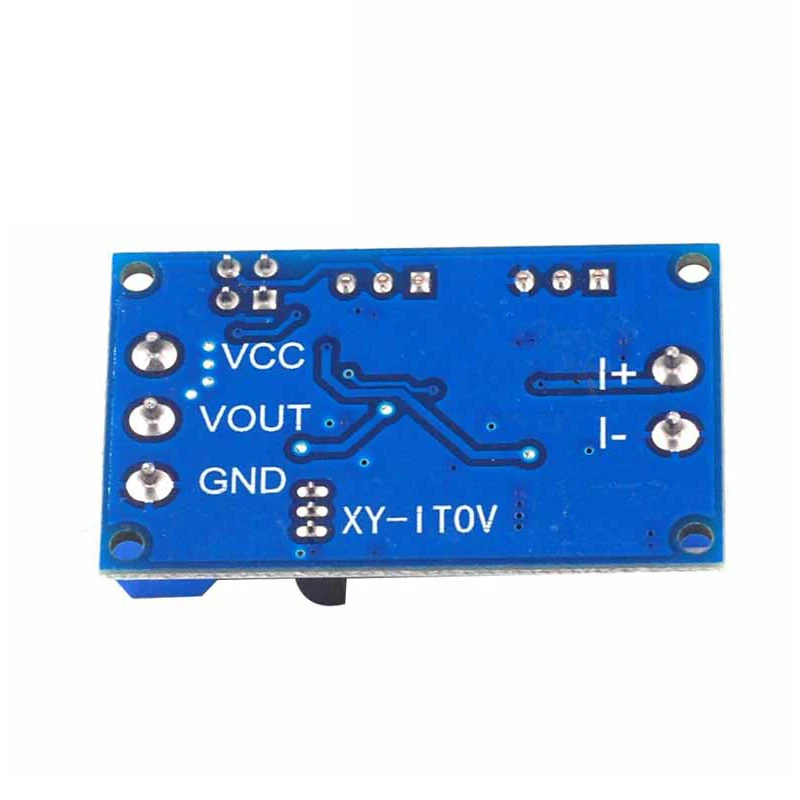

1. Le module est connecté selon la définition, la tension d’alimentation est de 7-36V (si la sortie est à 10V, la tension d’alimentation doit être supérieure à 12V)
2. Après la mise sous tension, la lumière D2 doit être brillante, sinon veuillez vérifier la connexion de la ligne. Carte avec protection de connexion inversée, connexion inversée ne brûlant pas.

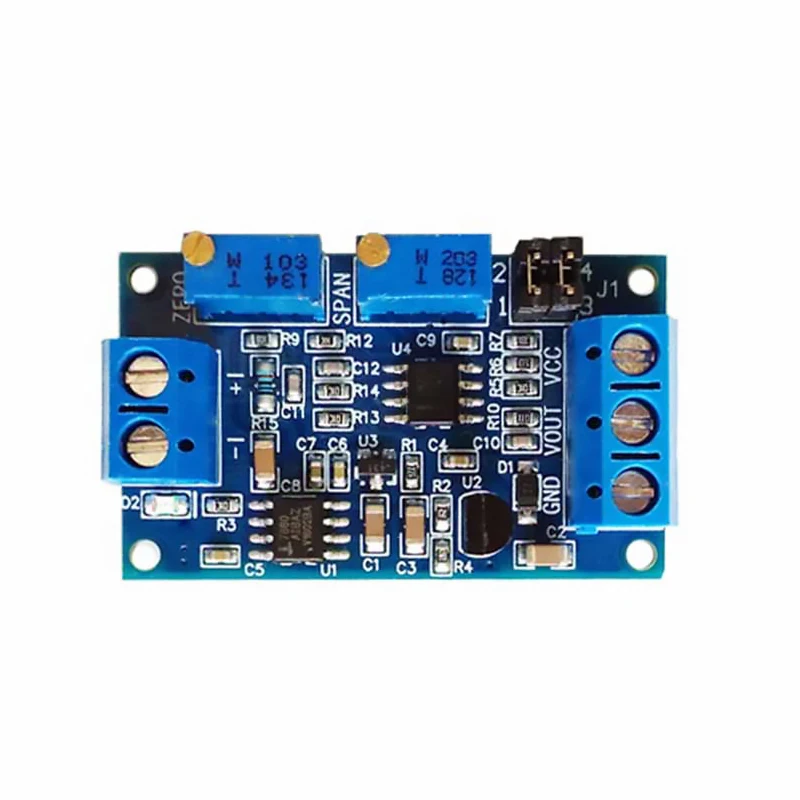

3. Lorsque l’entrée de courant est minimale (0mA ou 4mA), ajustez le potentiomètre ZERO, de sorte que la sortie de VOUT soit minimale (0.0V ou autre tension)
4. Lorsque l’entrée de courant est maximale (20mA), ajustez le potentiomètre SPAN, de sorte que la sortie VOUT soit la valeur maximale (3.3V ou 5V ou 10V, lorsque l’entrée est de 4-20mA, la sortie minimale peut être de 2.5V).

Plages Correspondantes

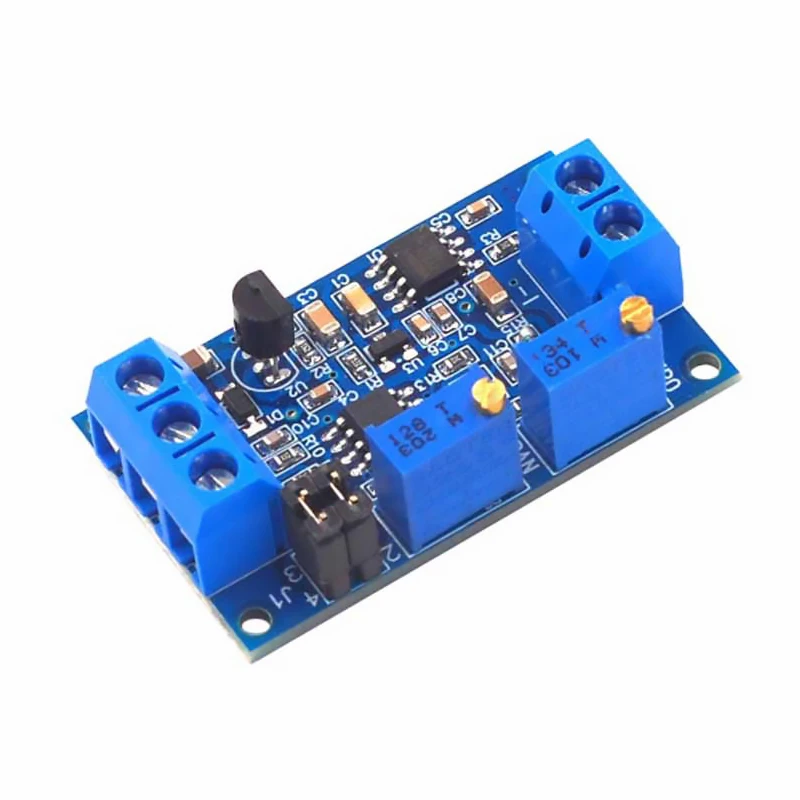

• 4-20mA : Plage de 0-2.5V (J1 : 1, 2 court-circuit et 3, 4 court-circuit)
• 0-3.3V : Plage de 0-3.3V (J1 : 1 hors tension, 2 hors tension et 3, 4 hors tension)
• 0-5V : Plage de 0-5V (J1 : 1, 2 court-circuit et 3, 4 court-circuit)
• 0-10V : Plage de 0-10V (J1 : 1, 2 court-circuit et 3, 4 court-circuit)
• 0-20mA : Plage de 0-3.3V (J1 : 1, 2 court-circuit et 3, 4 court-circuit)
• 0-5V : Plage de 0-5V (J1 : 1, 2 court-circuit et 3, 4 court-circuit)
• 0-10V : Plage de 0-10V (J1 : 1, 2 court-circuit et 3, 4 court-circuit)

Le paquet comprend

• 1 * Courant à la tension 0/4-20mA à 0 -10V Module émetteur

FAQ

1. Comment connecter le module à une alimentation?

Le module doit être connecté à une alimentation de 7-36V selon la définition. Assurez-vous que la tension d’alimentation est supérieure à 12V si la sortie est à 10V.

2. Comment ajuster la sortie en fonction de l’entrée de courant?

Utilisez les potentiomètres ZERO et SPAN pour ajuster la sortie en fonction de l’entrée de courant. ZERO est utilisé lorsque l’entrée de courant est minimale et SPAN est utilisé lorsque l’entrée de courant est maximale.

3. Quelles plages de courant et de tension sont prises en charge par le module?

Le module prend en charge les plages de courant d’entrée de 0-20mA et 4-20mA, ainsi que les plages de tension de sortie de 0-3.3V, 0-5V et 0-10V.

Ce Que Pensent les Clients

Aucun avis client n’est disponible pour le moment.

Avis Personnel

Après avoir examiné attentivement les caractéristiques de ce convertisseur de signal d’émetteur de tension et de courant à tension, je suis convaincu de sa capacité à convertir efficacement les signaux. Les plages de courant et de tension prises en charge offrent une flexibilité considérable, tandis que la large plage de tension d’alimentation garantit une compatibilité étendue avec différents systèmes. De plus, la haute stabilité et la bonne linéarité de ce module en font un choix idéal pour les applications industrielles. Cependant, il est important de noter que des ajustements précis peuvent être nécessaires pour obtenir les résultats souhaités, en utilisant les potentiomètres ZERO et SPAN. Dans l’ensemble, je recommande vivement ce convertisseur de signal pour sa performance fiable et sa qualité industrielle.
