PCF8591 Introduction de la puce AD/DA

Le PCF8591 est une puce unique intégrée, alimentation unique, faible consommation d’énergie, dispositif d’acquisition de données CMOS 8 bits. Il dispose de quatre entrées analogiques, d’une sortie analogique et d’une interface de bus série I2C. Les trois broches d’adresse A0, A1 et A2 du PCF8591 permettent l’accès à huit périphériques PCF8591 sur le même bus I2C sans matériel supplémentaire. L’adresse d’entrée et de sortie, le contrôle et les signaux de données sur le dispositif PCF8591 sont transmis en série par un bus I2C bidirectionnel à deux fils.

Principaux indicateurs de performance du PCF8591:

• Alimentation électrique unique
• Plage de tension de fonctionnement de 2.5V – 6V
• Courant de veille plus court
• Entrée/sortie série Matlab via le bus I2C
• Adresses Matlab PCF8591 à travers trois broches d’adresse matérielle
• Le taux d’échantillonnage de matlab PCF8591 est déterminé par le taux de bus I2C
• Les quatre entrées analogiques sont programmables pour être des entrées à extrémité unique ou différentielles
• Sélection du canal incrémental automatique rampant
• La plage de tension simulée de matlab PCF8591 est de VSS à VDD
• Matlab PCF8591 dispose d’un circuit intégré de suivi et de maintien
• Un convertisseur A/N plus court à 8 bits se rapproche successivement
• Le gain de dbac est réalisé par la sortie simulée de 1 circuit

Description du module

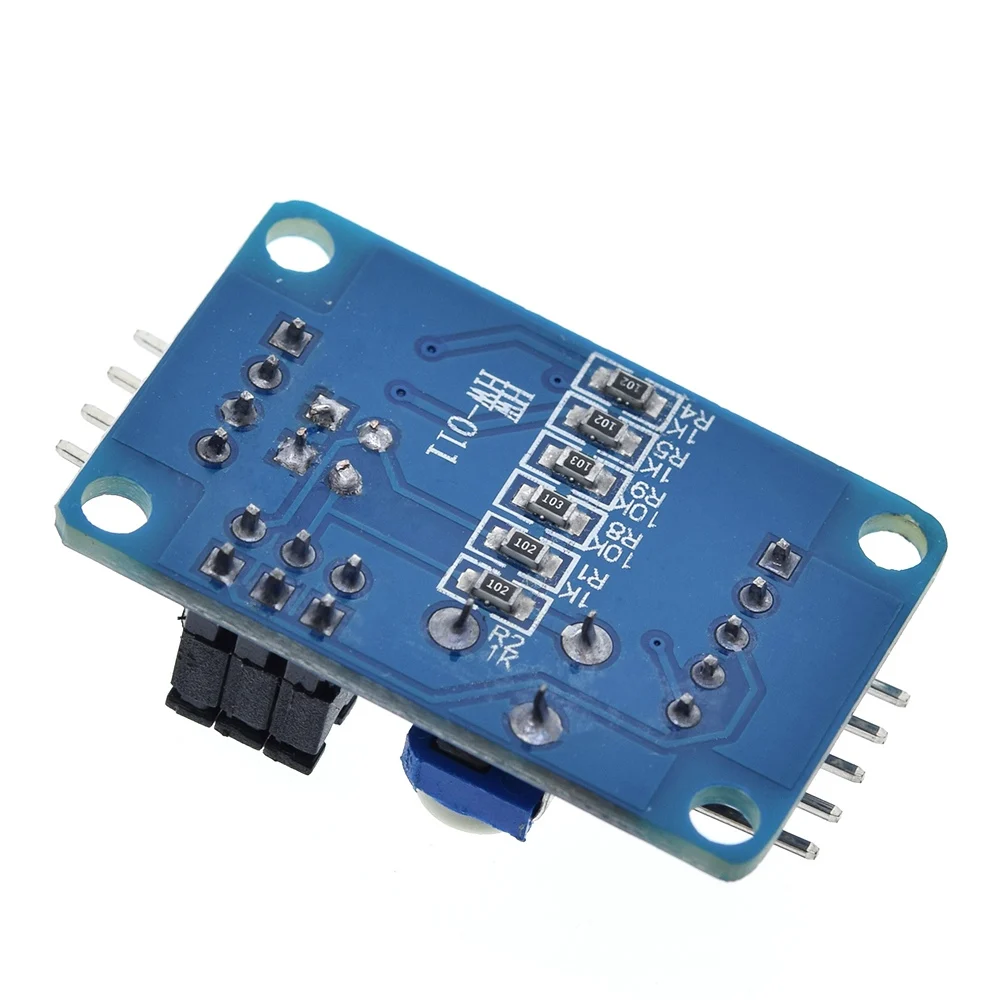

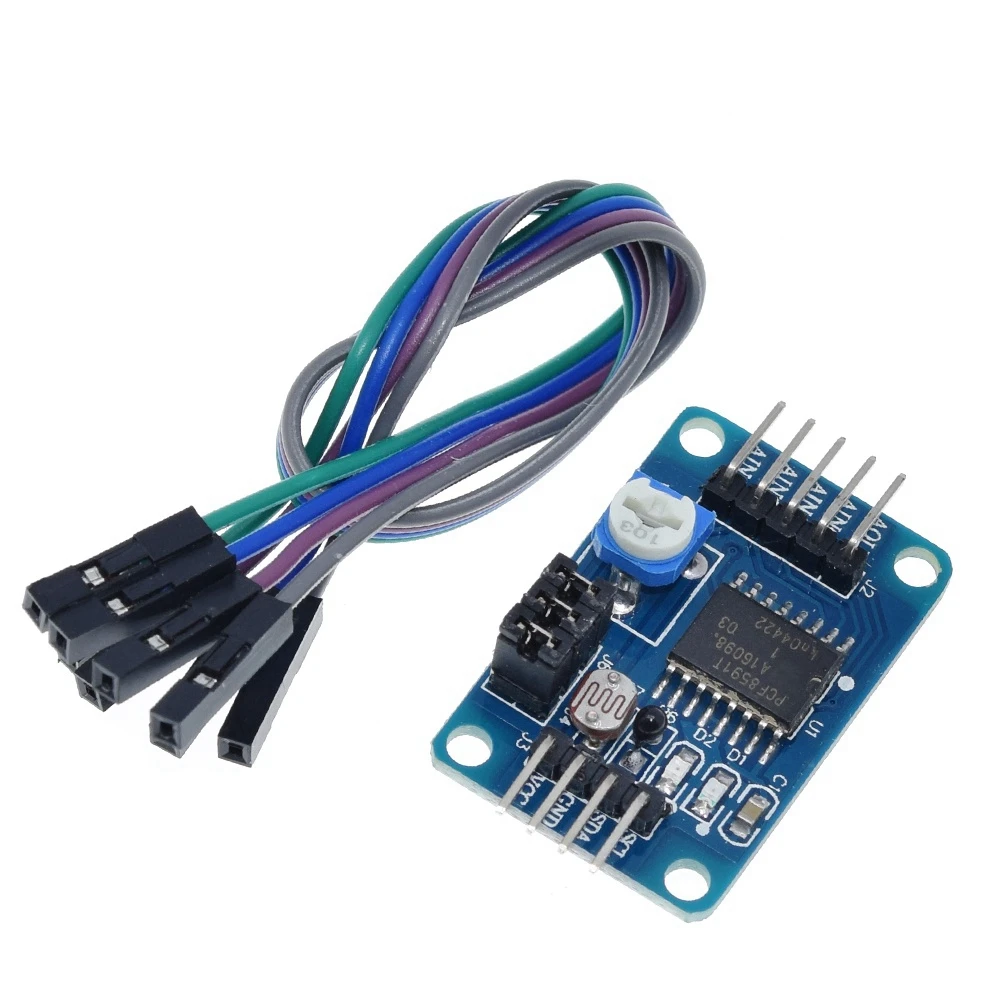

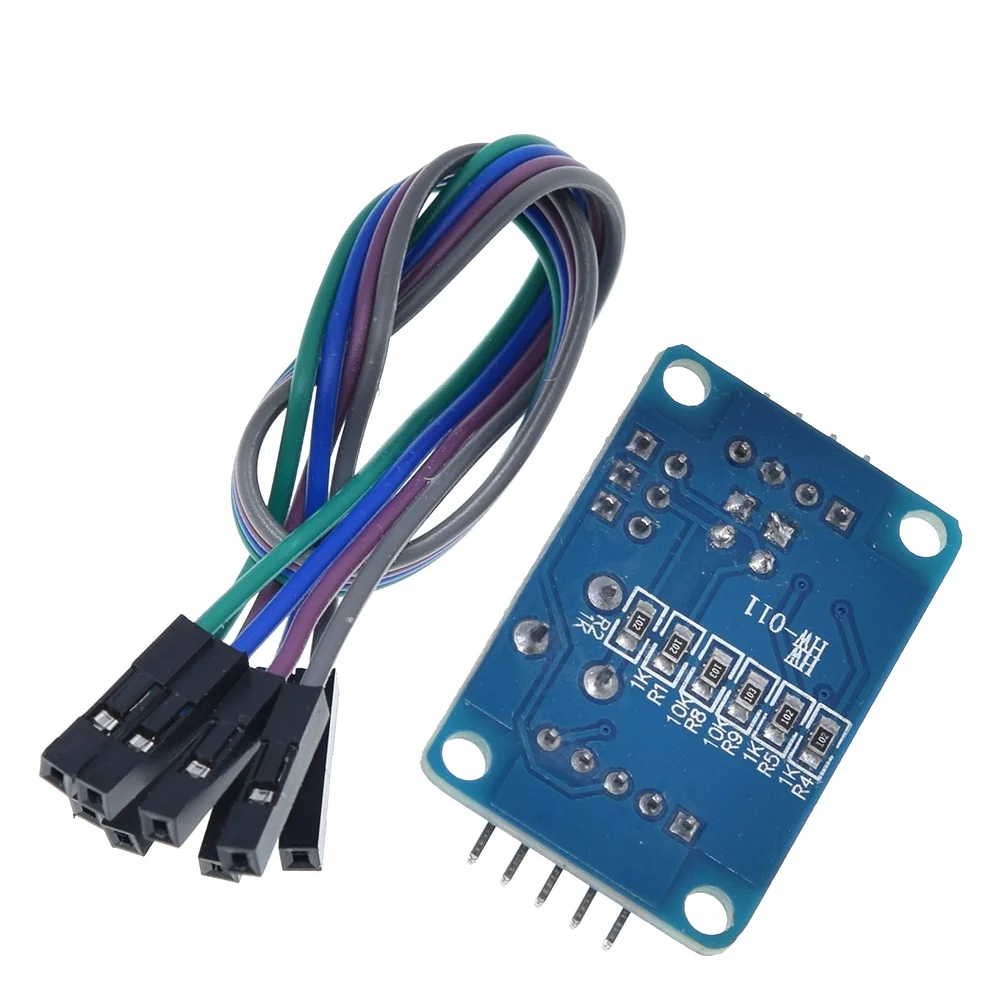

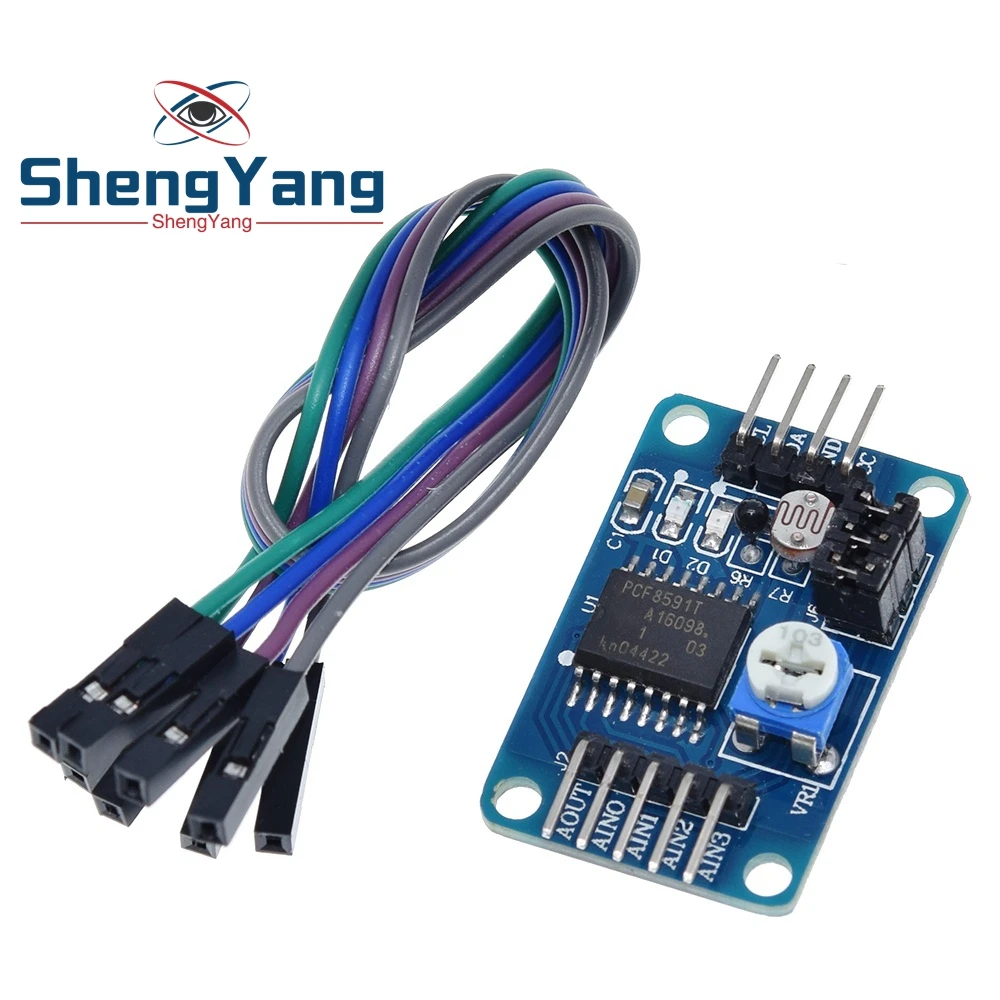

Le module utilise la puce PCF8951. Il est capable de supporter l’acquisition d’entrée de tension externe à 4 canaux (plage d’entrée de tension 0-5V). De plus, il intègre une résistance photosensible pour collecter une valeur précise de l’intensité lumineuse ambiante via AD, ainsi qu’une thermistance pour collecter la valeur exacte de la température de l’environnement via AD. Le module comprend également un circuit d’acquisition d’entrée de tension 0-5V avec réglage de la tension d’entrée à l’aide d’un potentiomètre bleu. Enfin, il dispose d’un voyant d’alimentation et d’un voyant de sortie DA.

Description de l’interface à trois modules

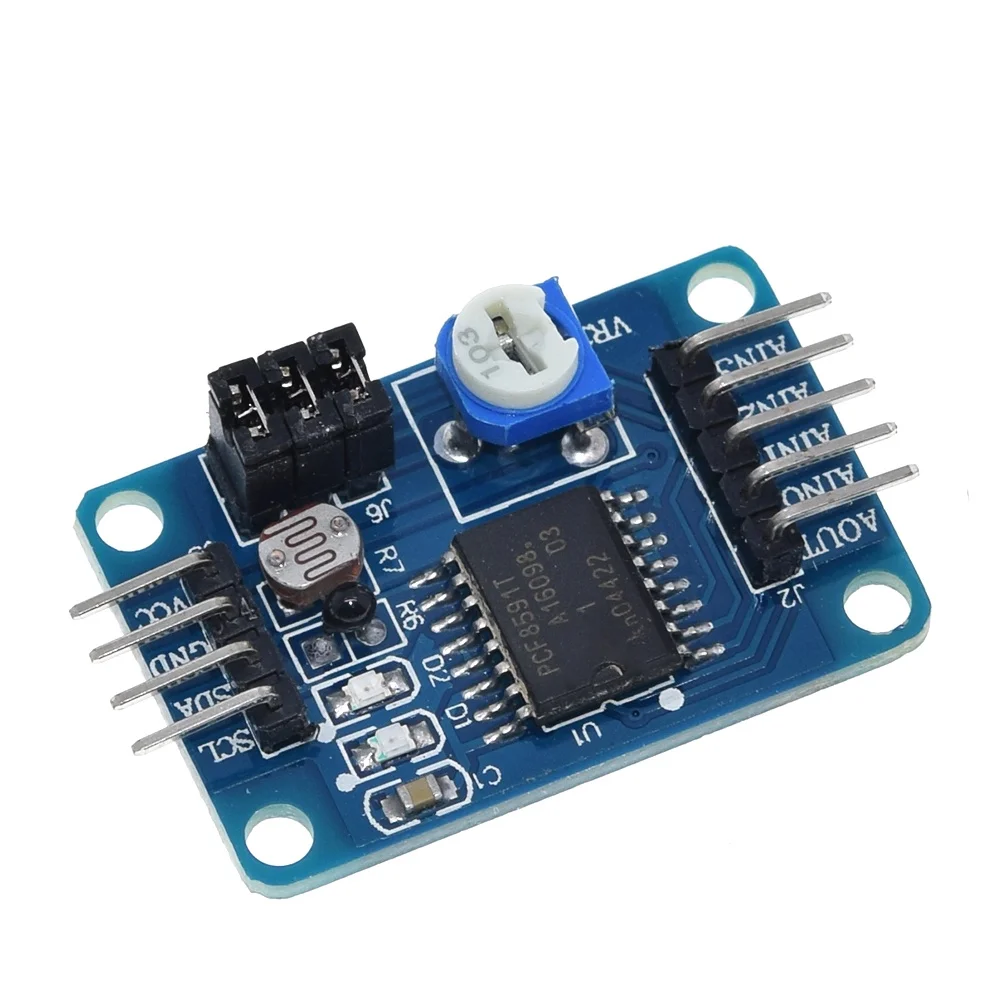

Le module comprend des interfaces de sortie DA, des interfaces d’entrée analogique et des interfaces d’horloge et de données I2C. L’interface d’alimentation VCC est connectée extérieurement à une tension de 3.3V – 5V.

Instructions pour le capuchon de court-circuit rouge à 4 modules

Le module comprend trois capuchons de court-circuit rouges utilisés pour différentes sélections de circuits. Le capuchon P4 est utilisé pour sélectionner l’accès au circuit de thermistance, le capuchon P5 pour la résistance photosensible et le capuchon P6 pour la sélection de tension réglable de 0 à 5V.

Ce Que pensent les clients du produit

Aucun avis de clients n’est disponible pour le moment.

Avis

Le TZT-Conversion de convertisseur numérique pour Ardu37, technologie d’éclairage de la température, PCF8591 AD/DA est un module pratique et polyvalent pour les projets d’acquisition de données analogiques. Il dispose de plusieurs entrées analogiques programmables ainsi que d’une interface de bus série I2C. Grâce à la puce PCF8591, il offre des performances fiables et une faible consommation d’énergie.

FAQ

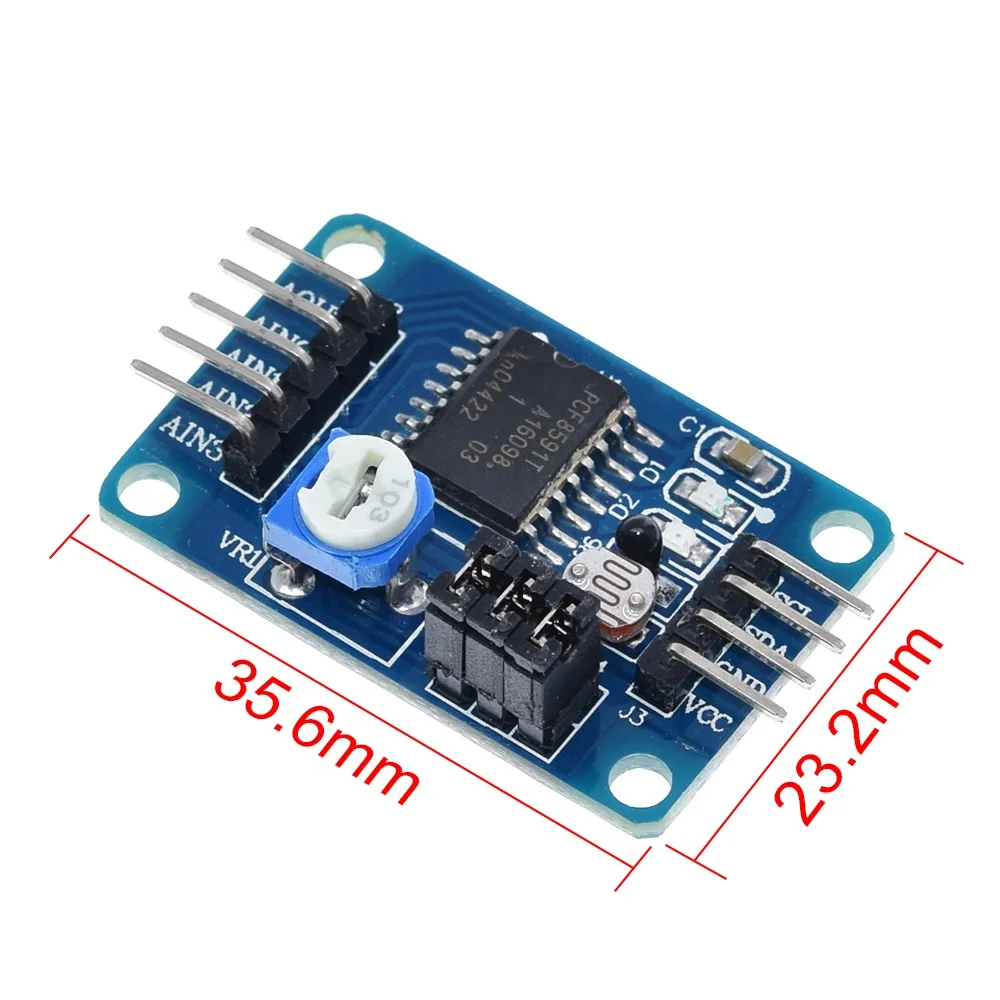

Q: Quelles sont les dimensions du module?
