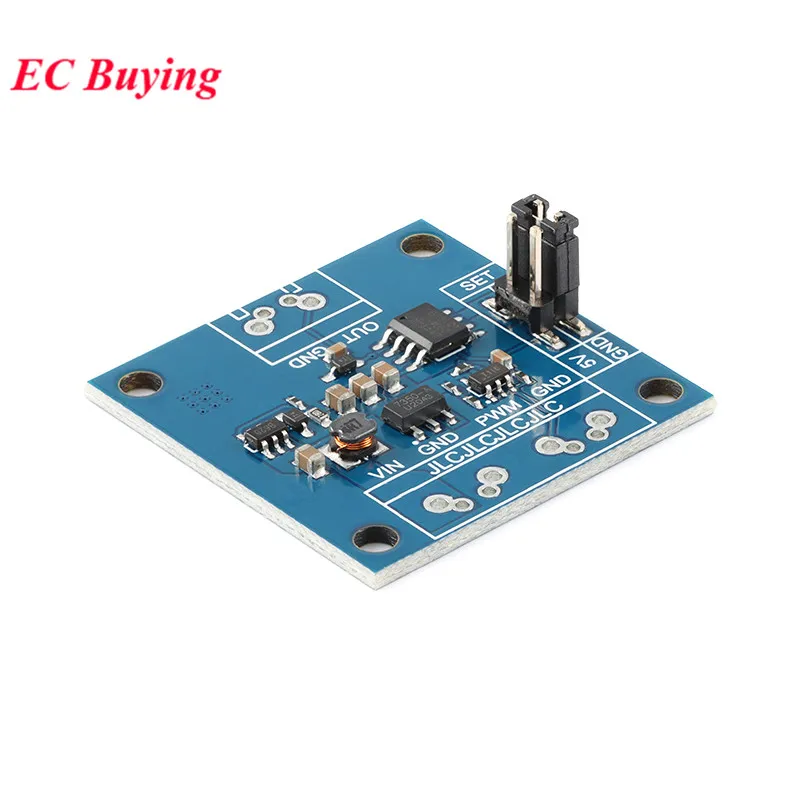

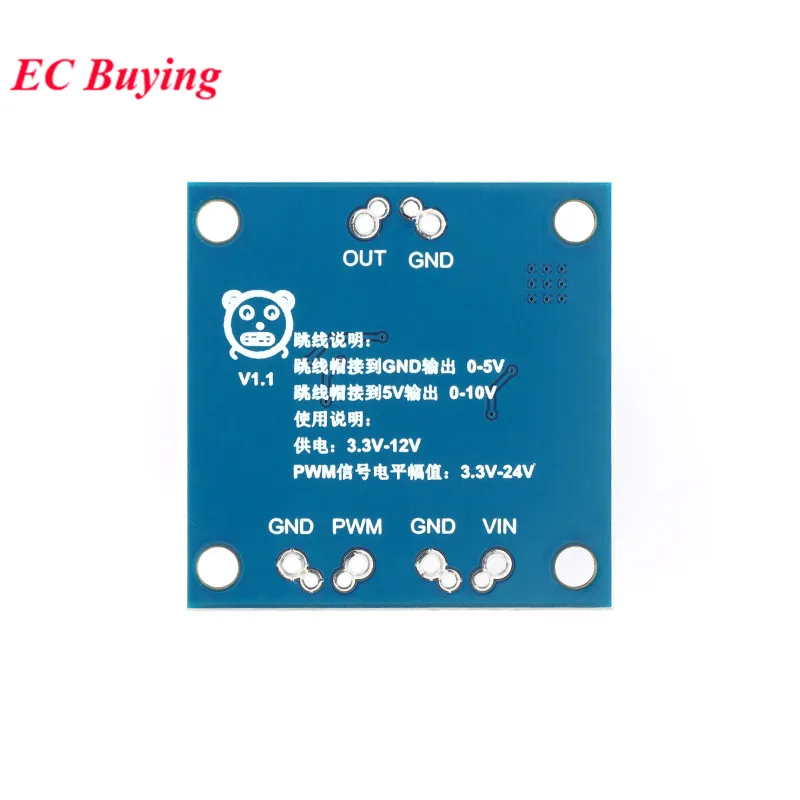

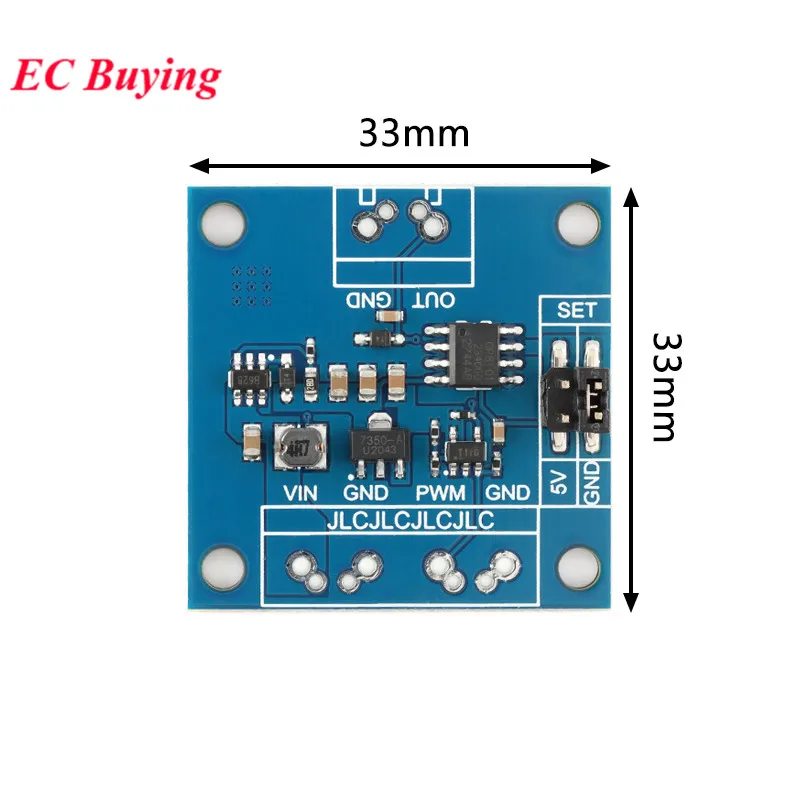

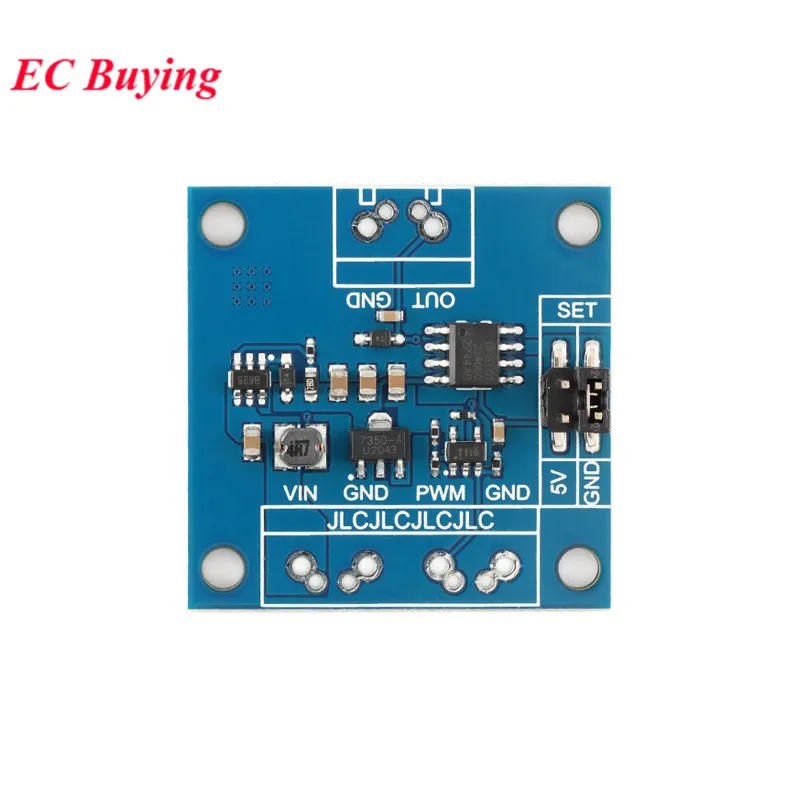

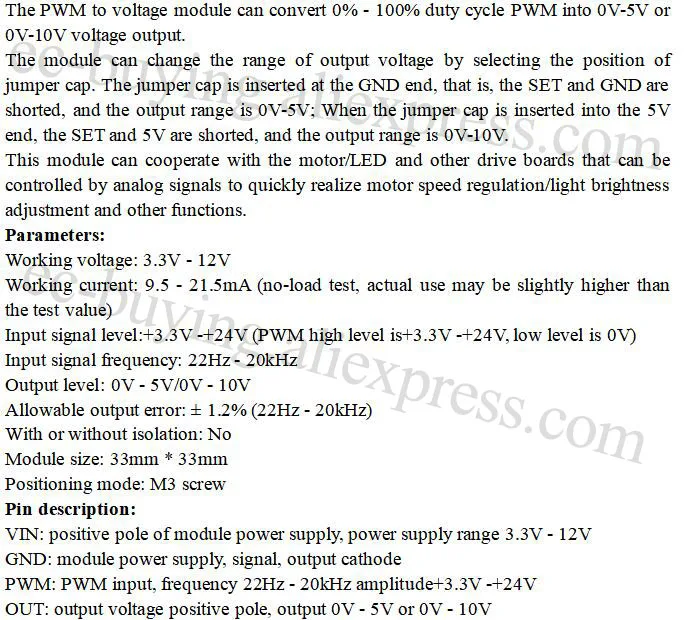

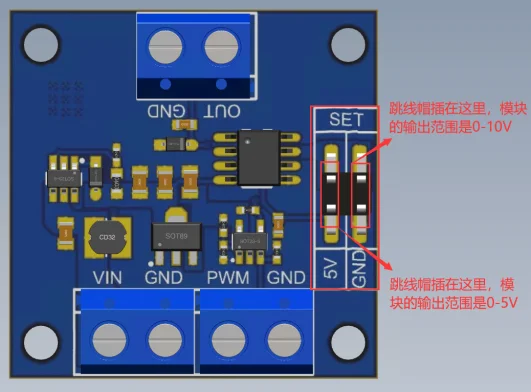

Le capuchon du cavalier ne doit pas être inséré à 5V et GND.

Remarque:

L’alimentation du module est strictement contrôlée dans les 12V. Lorsque la fréquence PWM d’entrée est inférieure à 22Hz et que le rapport cyclique est inférieur à 10%, la sortie peut avoir des problèmes. Par conséquent, lors de l’utilisation, veuillez vous assurer que la fréquence PWM d’entrée est supérieure à 22Hz ou que le rapport cyclique est supérieur à 10%.

Plus la fréquence PWM d’entrée du module est élevée, plus l’erreur de tension de sortie est grande par rapport à la basse fréquence, et l’erreur admissible des paramètres du produit doit être suivie lors de l’utilisation dans les paramètres admissibles. La précision de sortie de la fréquence PWM d’entrée testée est élevée dans des conditions de 2kHz à 8kHz.

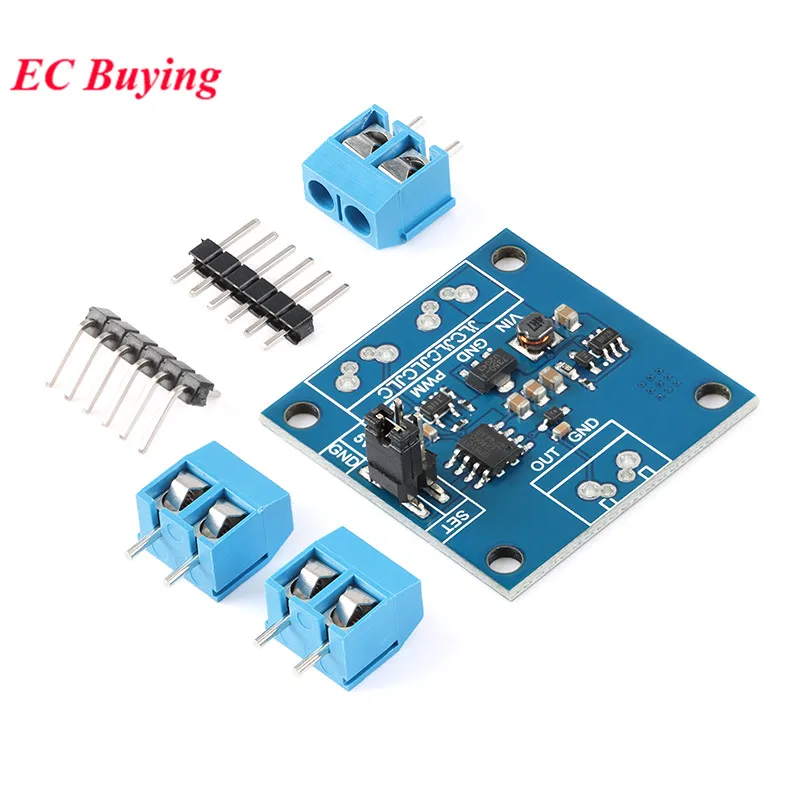

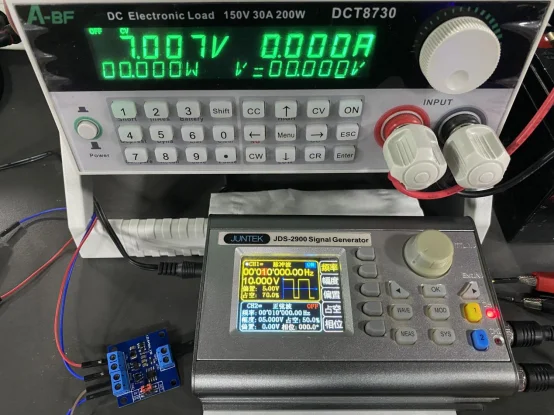

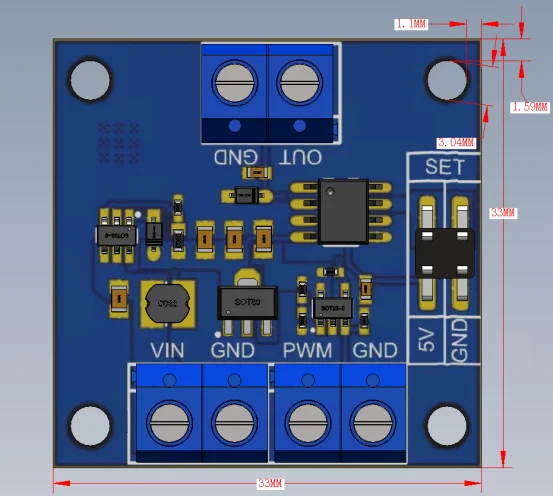

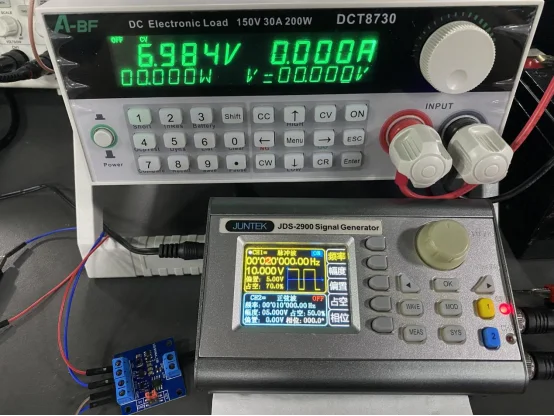

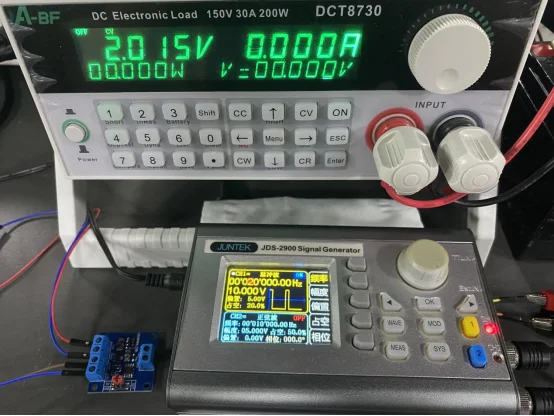

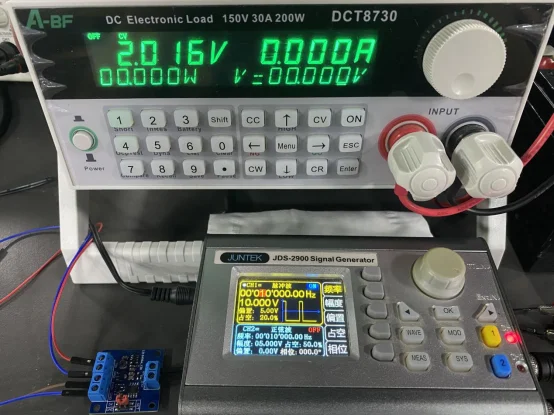

Engrenage 0V – 10V, entrée 70% rapport cyclique pour tester le rapport cyclique de 20K, 10K et 1K fréquence respectivement.

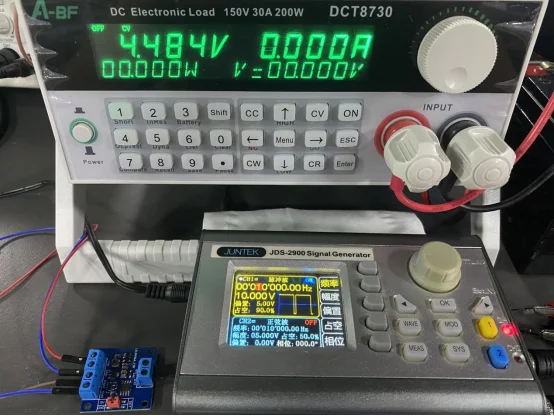

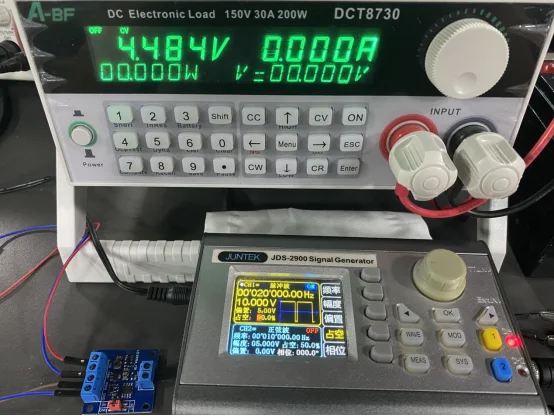

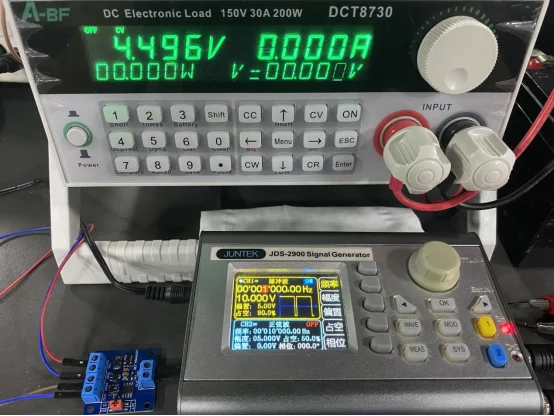

Engrenage 0V – 5V, entrée 90% rapport cyclique pour tester le rapport cyclique de 20K, 10K et 1K fréquence respectivement.

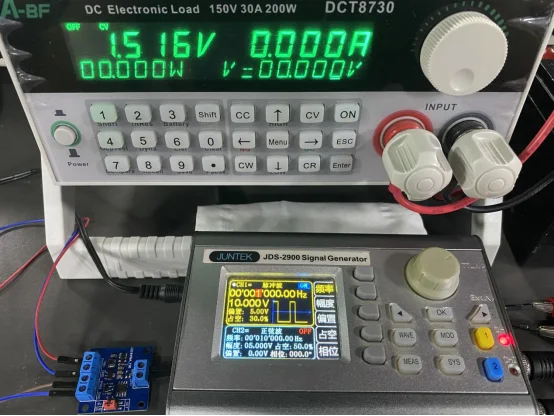

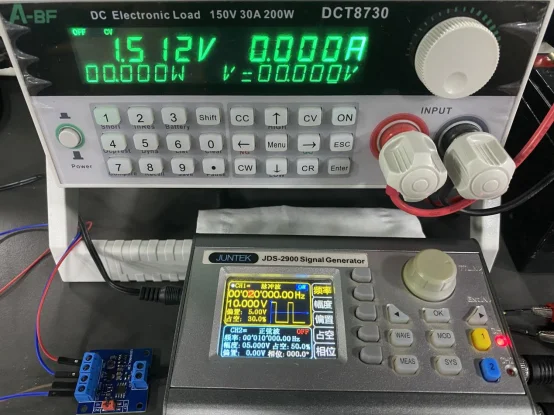

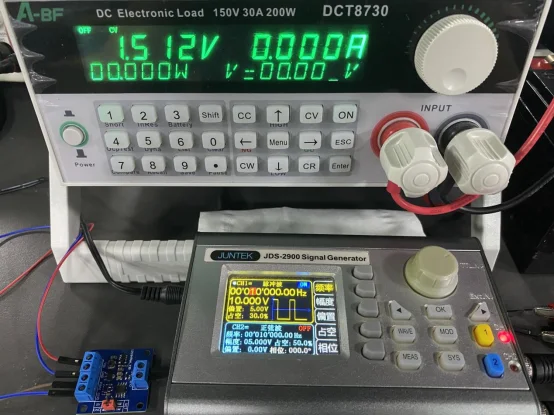

Engrenage 0V – 5V, entrée 30% rapport cyclique pour tester le rapport cyclique de 20K, 10K et 1K fréquence respectivement.
