Contrôleur moteur puissant et amélioré pour touristes – Test et Avis

Points Clés

• Contrôle jusqu’à deux moteurs à courant continu avec un courant constant de 1,2A (crête de 3,2A)
• Fonctionne avec une tension d’alimentation logique de 2,7 à 5,5 VCC
• Contrôle de la vitesse des moteurs via un signal d’entrée PWM
• Modes de fonctionnement : CW, CCW, frein court et arrêt
• Économie d’énergie avec le contrôle de veille

Description

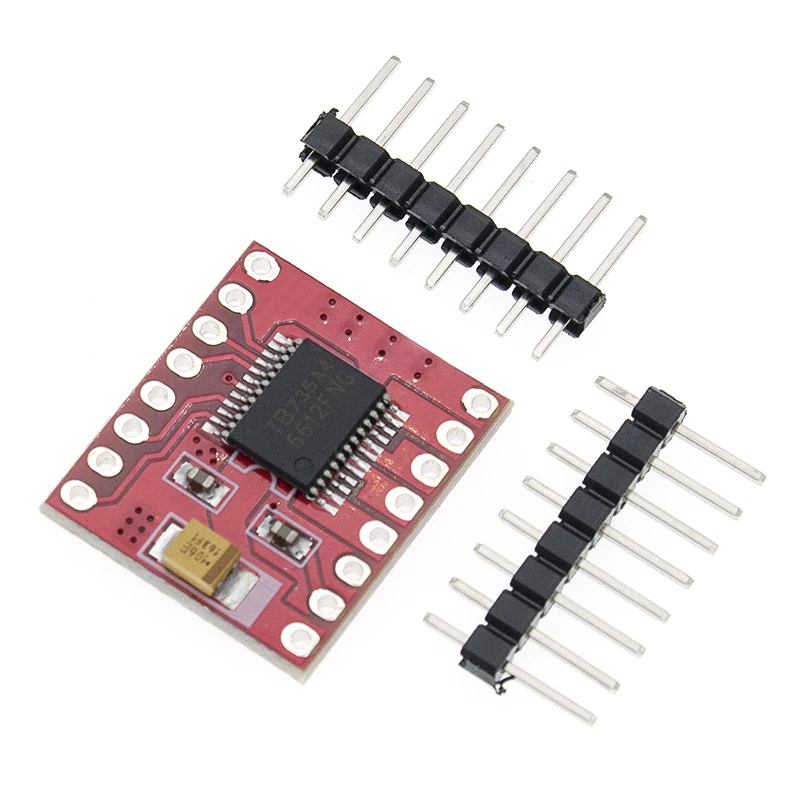

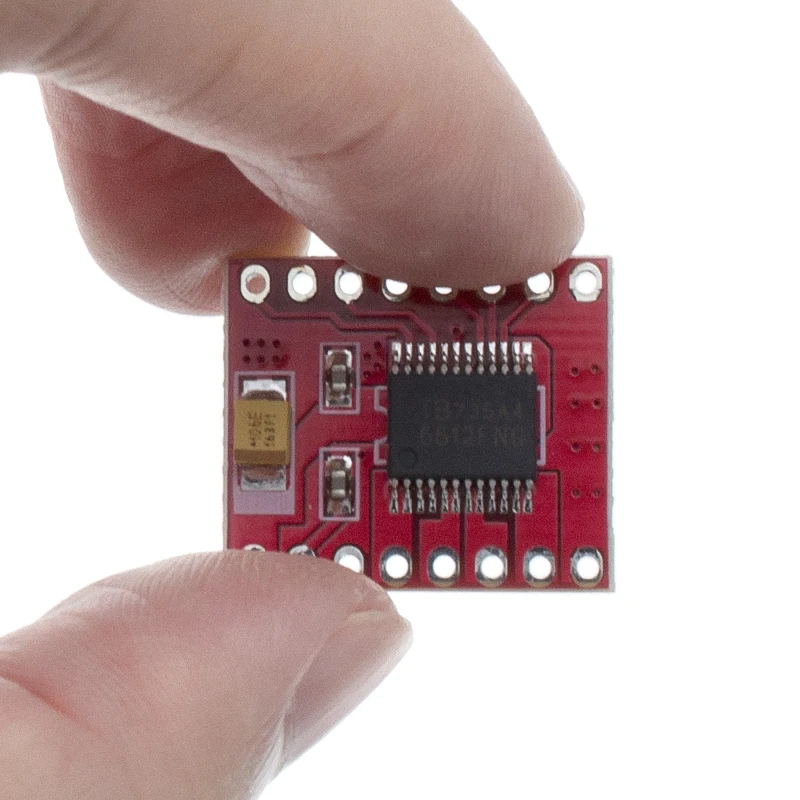

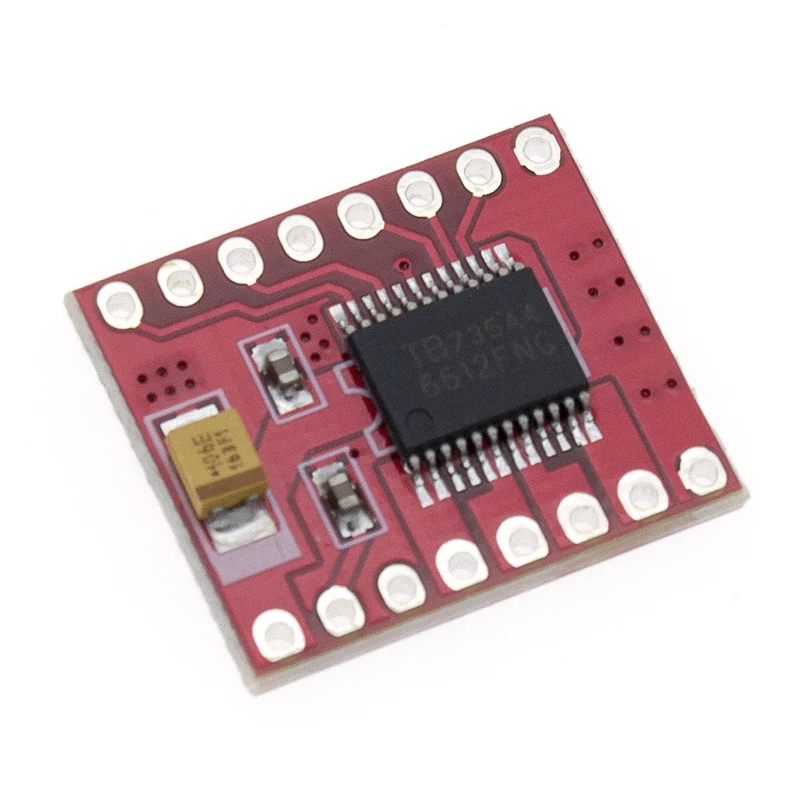

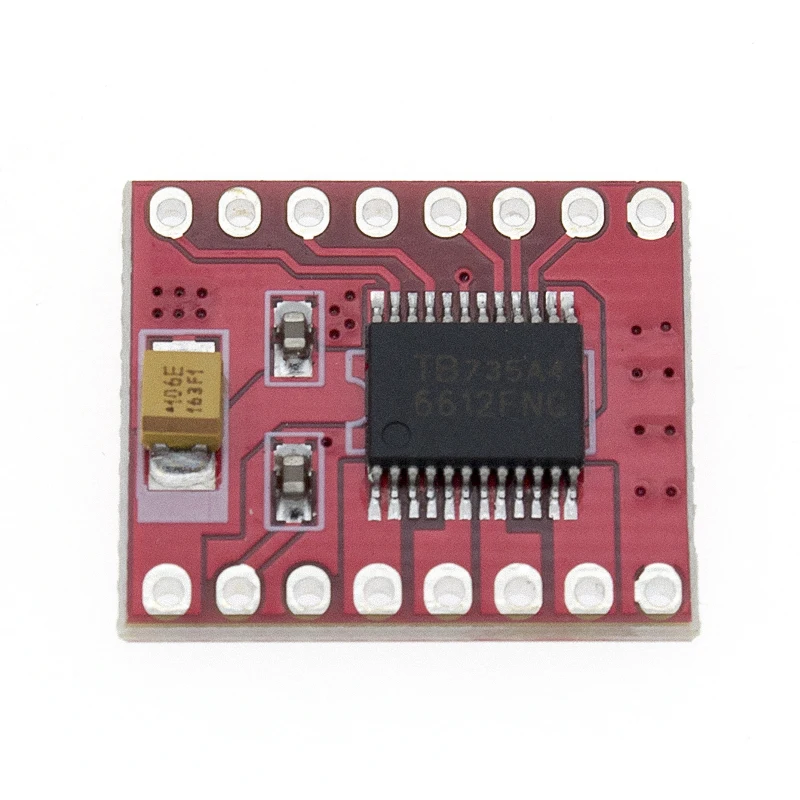

Le pilote de moteur TB6612FNG peut contrôler jusqu’à deux moteurs à courant continu avec un courant constant de 1,2A (crête de 3,2A). Il offre quatre modes de fonctionnement : CW, CCW, frein court et arrêt. Les moteurs peuvent être contrôlés séparément via les sorties moteur A et B. La vitesse de chaque moteur est ajustable grâce à un signal d’entrée PWM. Ce microcontrôleur est compatible avec une fréquence PWM allant jusqu’à 100kHz. Pour sortir le moteur du mode veille, il suffit de tirer la broche STBY vers le haut.

Caractéristiques

• Tension d’alimentation : VM = 15V max, VCC = 2.7-5.5V
• Courant de sortie : Iout = 1.2A (moyenne) / 3.2A (crête)
• Contrôle de veille pour économiser l’énergie
• Modes de contrôle CW/CCW/frein court/arrêt moteur
• Circuit d’arrêt thermique intégré et circuit de détection de basse tension

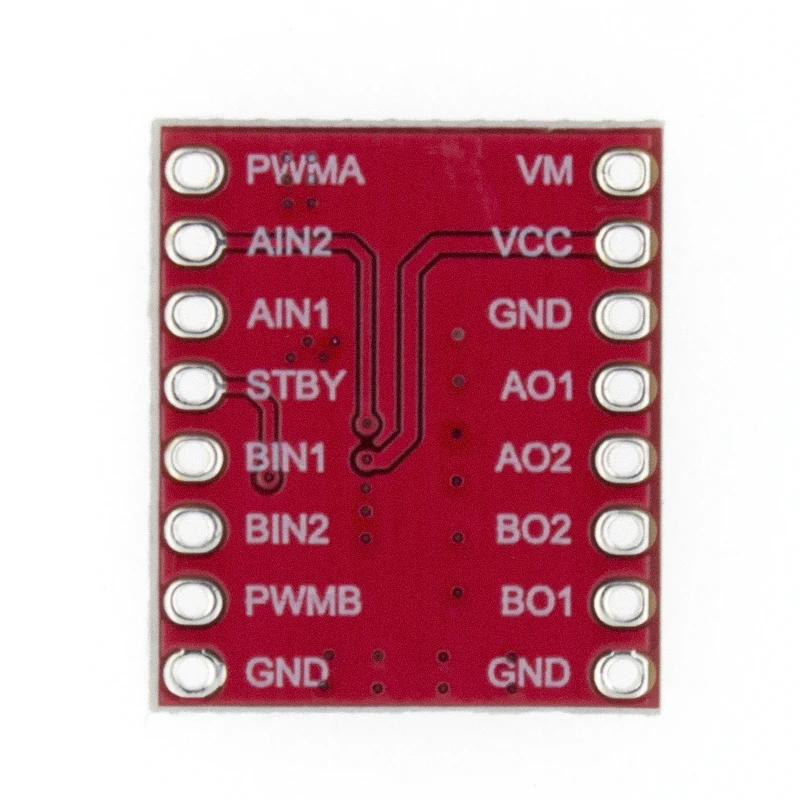

• Toutes les broches du TB6612FNG éclatées à 0.1″ broches espacées
• Condensateurs de filtrage sur
