Contrôle des polarités pour Arduino avec barrages et capteurs – Test et Avis

.
.

Points Clés

Voici les points importants à retenir concernant la carte de contrôleur de commutateur de polarité :

• Nom du produit : Carte de relais de contrôleur de commutateur de polarité inversée bistable autobloquante DC
  5-24V 2A pour capteur Arduiuo UNO MEGA2560 stm32 nodemcu
• Emballage inclus: 1 pièce de DR55B01 DC 5V-24V Contrôleur de polarité inverse autobloquant (bistable)
• Tension d’entrée: DC 5V (version 5V); DC 6-24V (version 12V)
• Module courant de travail: avant 2mA; inverse: 35-40mA
• Voltage de charge: égale à la tension d’entrée
• Current de charge: Maximum 2A (moteur <= 1A)

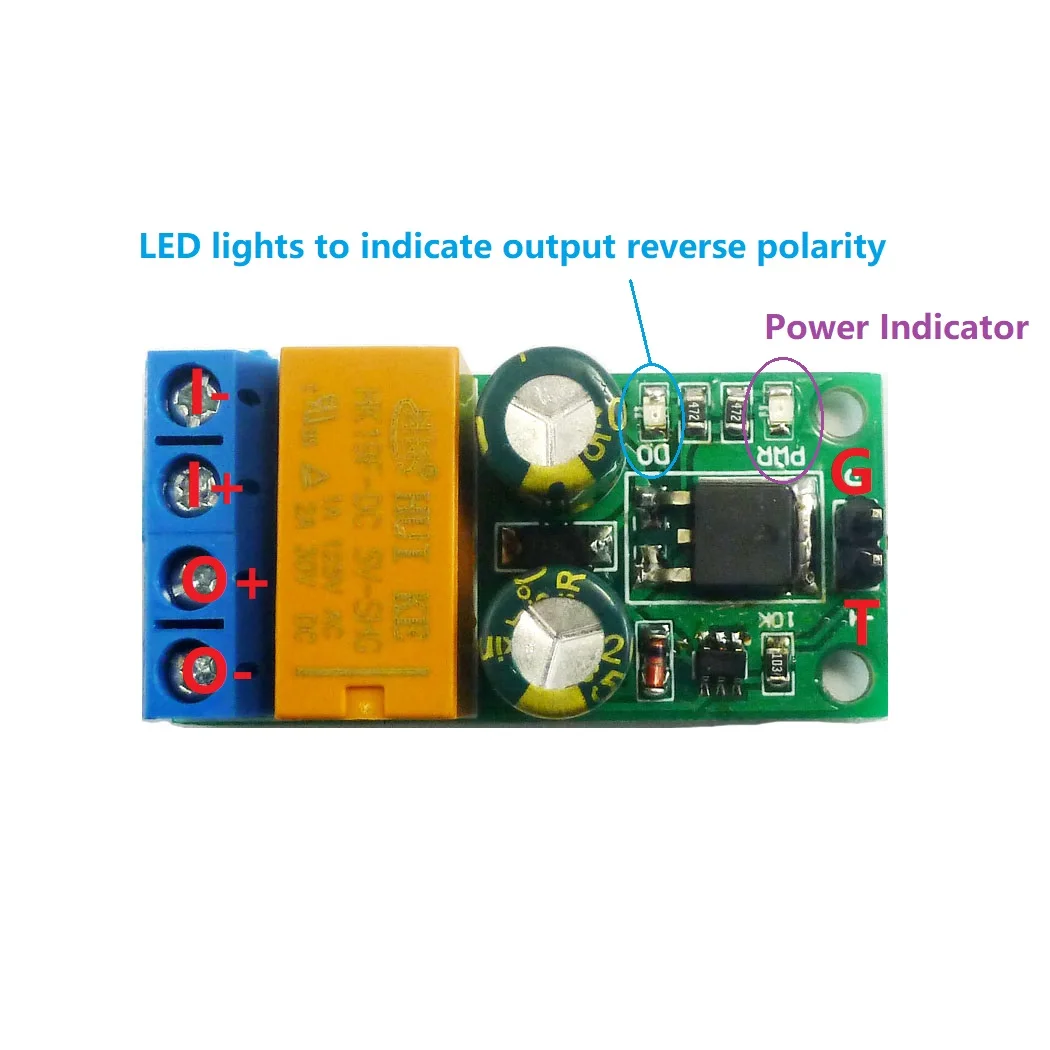

• Indicateur de puissance et indicateur de polarité inversée
• Méthode de contrôle: déclencheur à faible impulsion (0.2 à 2 secondes)
• Taille: 43mm x 21mm x 16mm
• Poids: 13.5g

Description

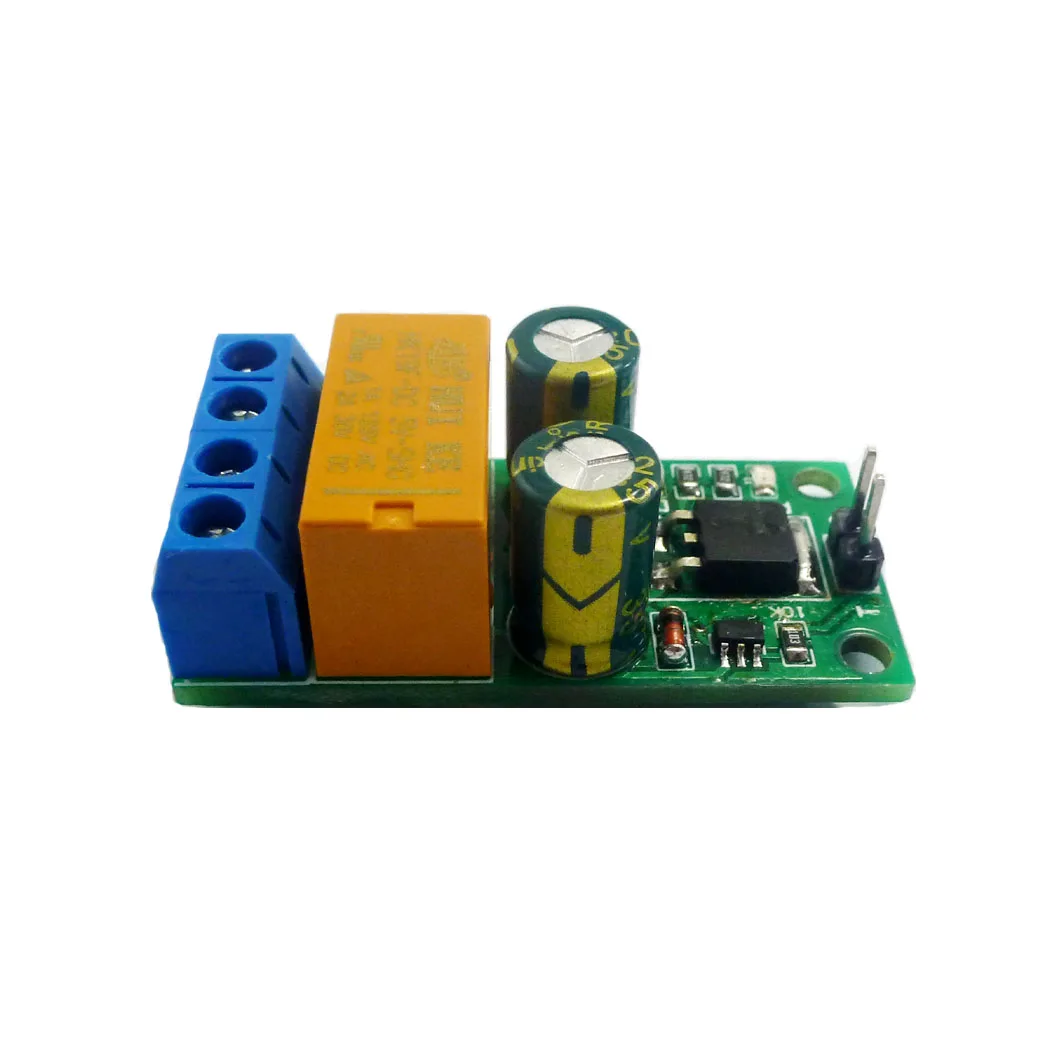

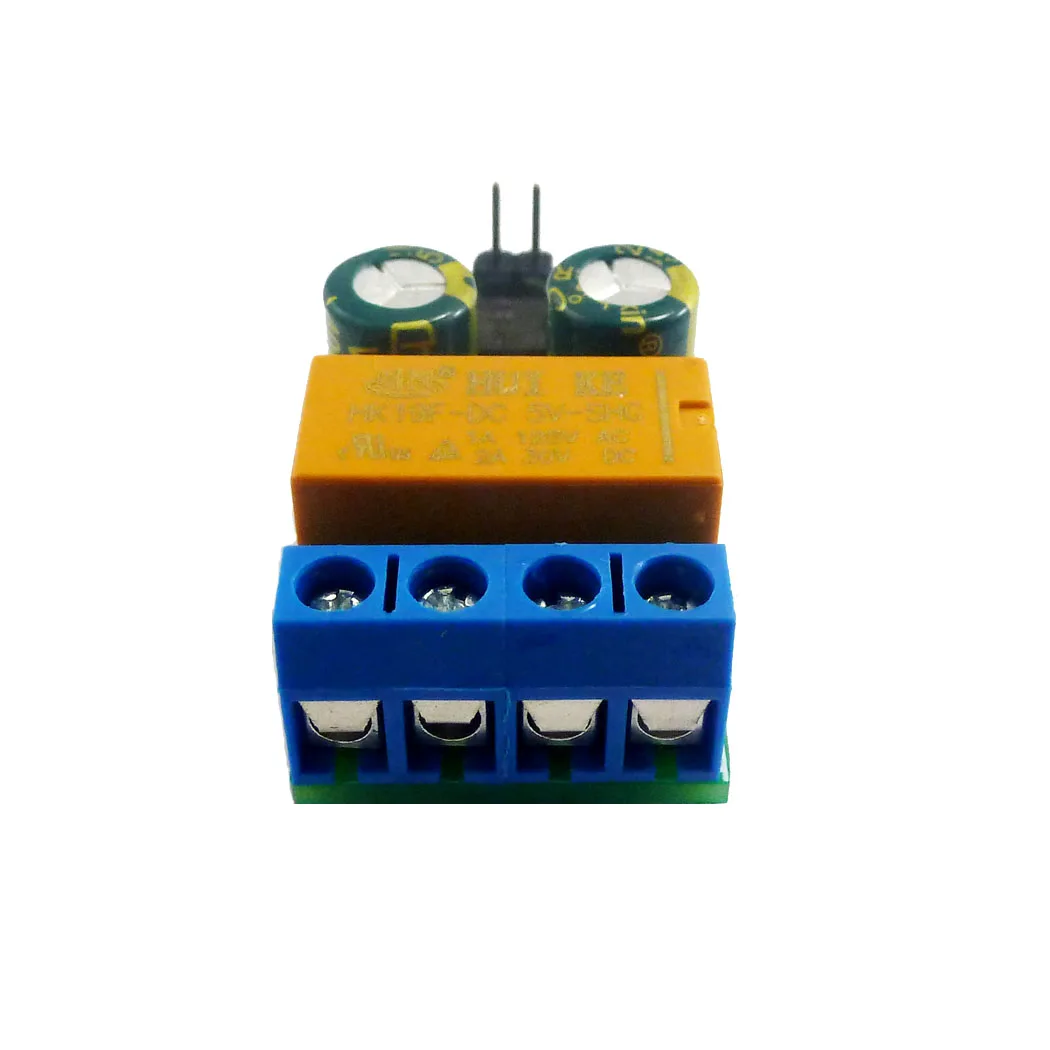

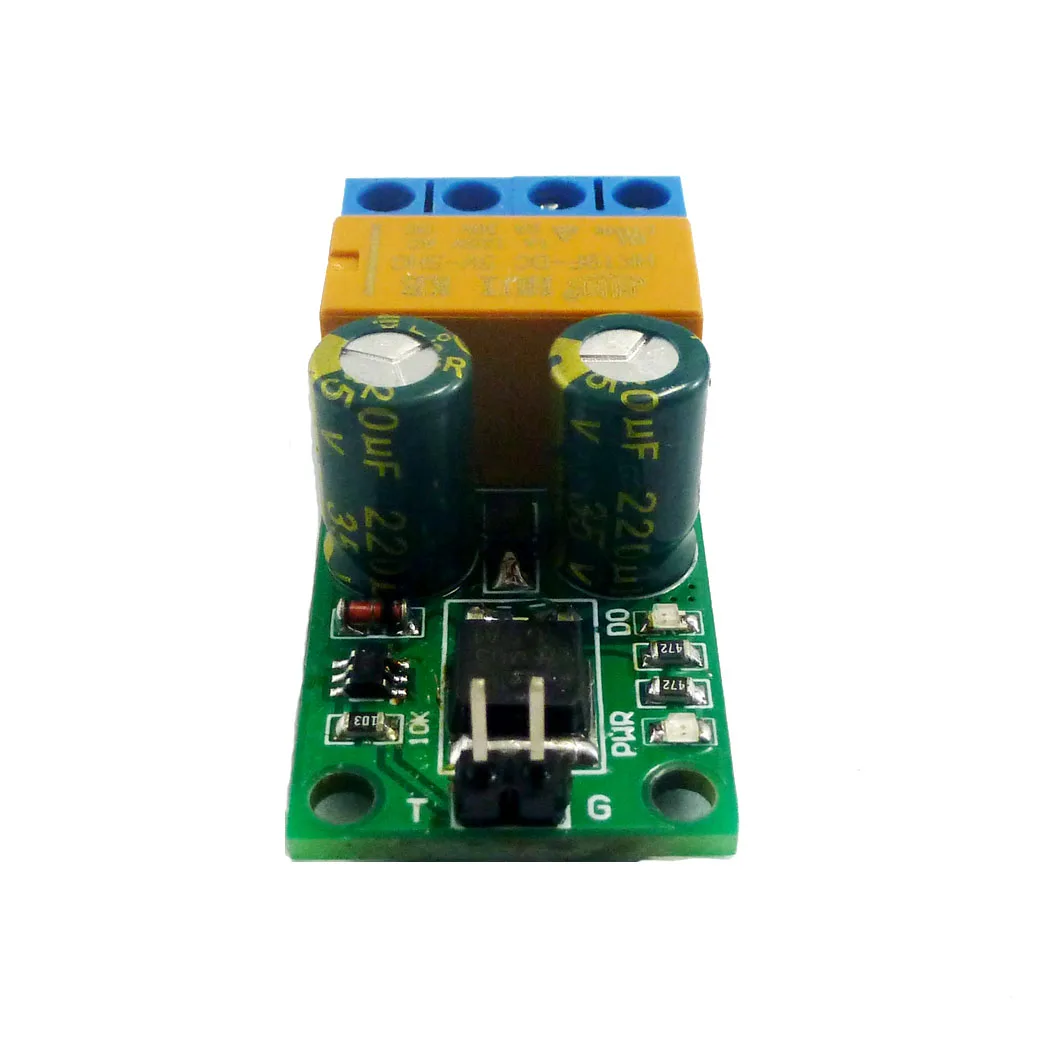

Il s’agit d’un module de relais de polarité inversée bistable (autobloquant) utilisé pour contrôler la direction
d’un courant électrique. Lorsqu’il est déclenché, il inverse la polarité de sortie et maintient cette polarité
inversée jusqu’à ce qu’il soit déclenché à nouveau.

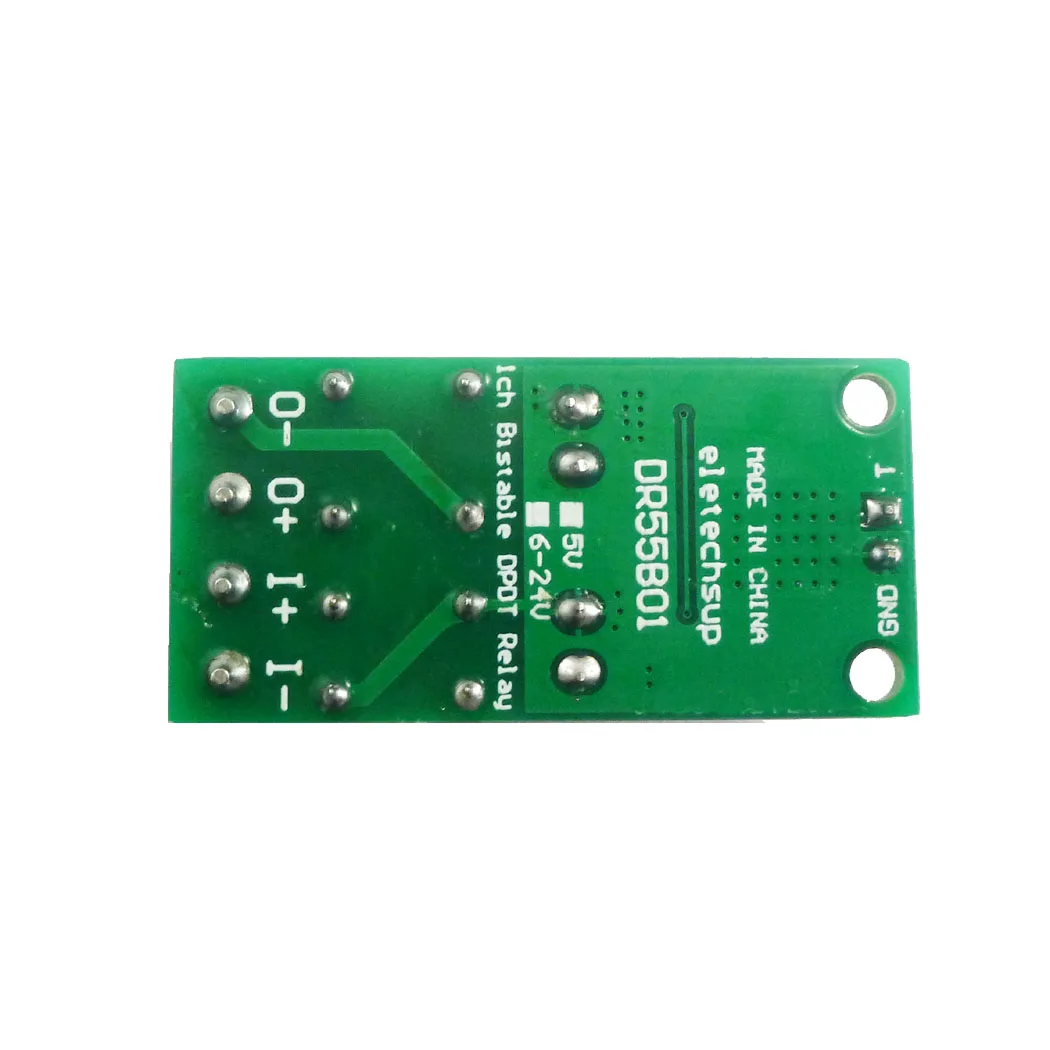

Épingles

• I+: Puissance d’entrée +
• I-: Puissance d’entrée –
• O+: Puissance de sortie + (Lorsque inversé, il s’agit de la puissance de sortie -)
• O-: Puissance de sortie – (Lorsque inversé, il s’agit de la puissance de sortie +)
• G: Mise à la terre d’entrée du signal de déclenchement
• T: Borne d’entrée de signal de déclenchement (0.2-2 secondes de déclenchement à faible impulsion)

Remarques

• Pour que le module fonctionne de manière stable, une alimentation avec un courant suffisant est
  recommandée
• Le courant de charge maximal est de 2A, ou 1A pour un moteur
• Le contrôle se fait seulement en avant et en arrière en utilisant la mise sous tension et la mise hors tension

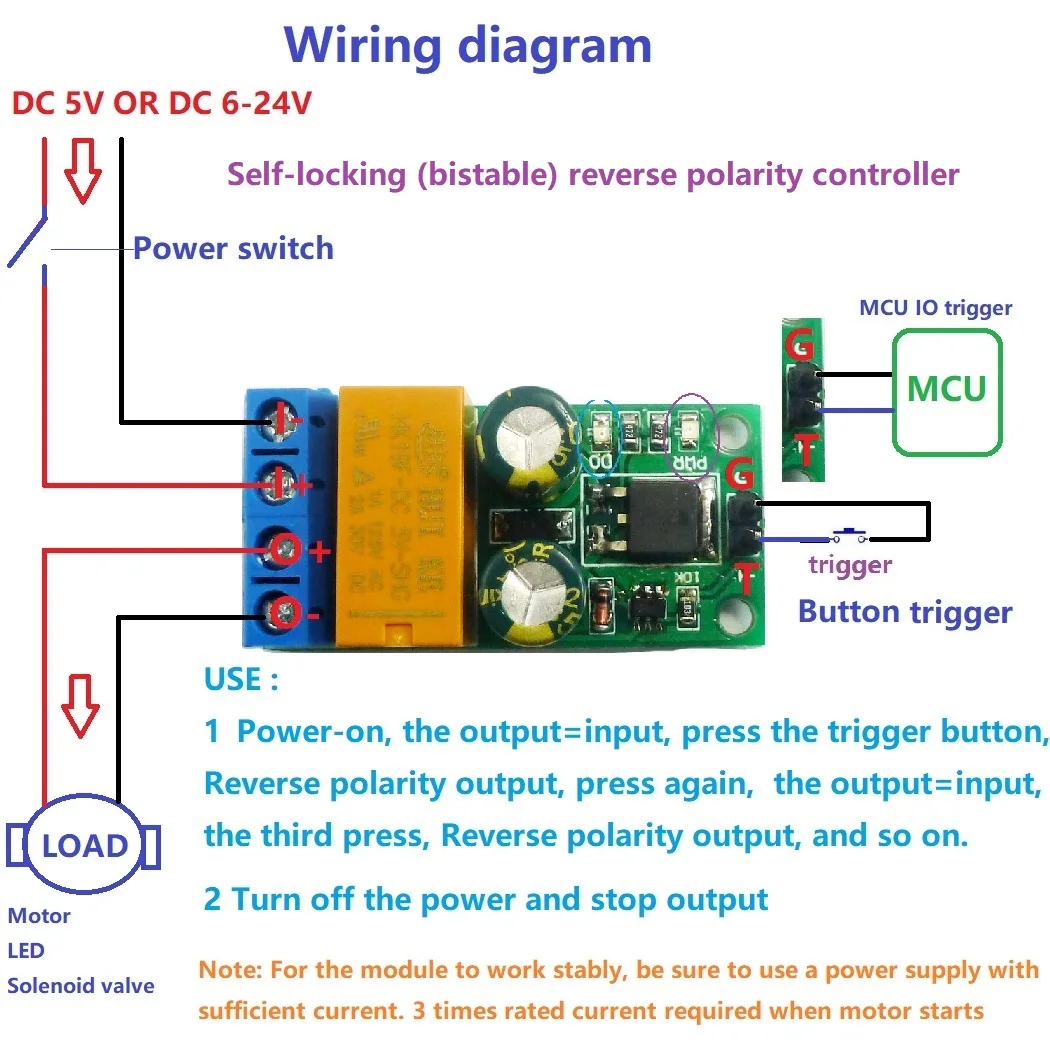

Comment utiliser

Lorsque vous mettez sous tension, la sortie est égale à l’entrée. En appuyant sur le bouton de déclenchement, la
sortie est inversée. Si vous appuyez à nouveau, la sortie redevient égale à l’entrée. Ce processus peut être
répété à volonté. Pour arrêter la sortie, il suffit de couper l’alimentation.

Ce que pensent les clients du produit

Aucun avis client disponible pour le produit pour le moment.

Mon avis sur le produit

La carte de contrôleur de commutateur de polarité inversée bistable autobloquante est un composant intéressant
pour contrôler la direction du courant électrique. Son utilisation est simple et son fonctionnement stable. Il
convient particulièrement aux applications nécessitant un contrôle de polarité inversée. La taille compacte du
module permet une intégration facile dans différents projets.

FAQ

Comment utiliser ce module avec un Arduino?

Le module peut être utilisé avec un Arduino en connectant les broches appropriées à l’Arduino. Assurez-vous de
fournir une alimentation avec un courant suffisant pour un fonctionnement stable.

Quelle est la taille de ce module?

La taille de ce module est de 43mm x 21mm x 16mm.
