Contrôle de vitesse moteur pas à pas. – Test et Avis

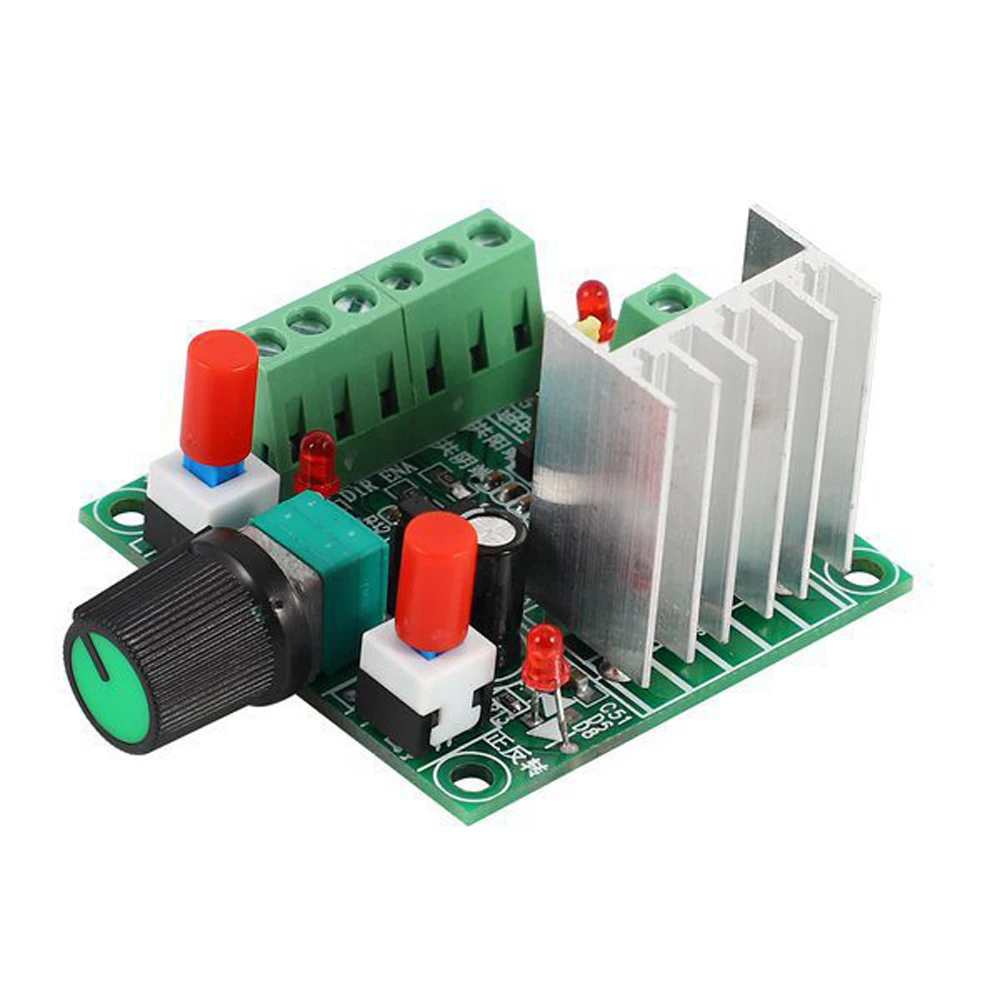

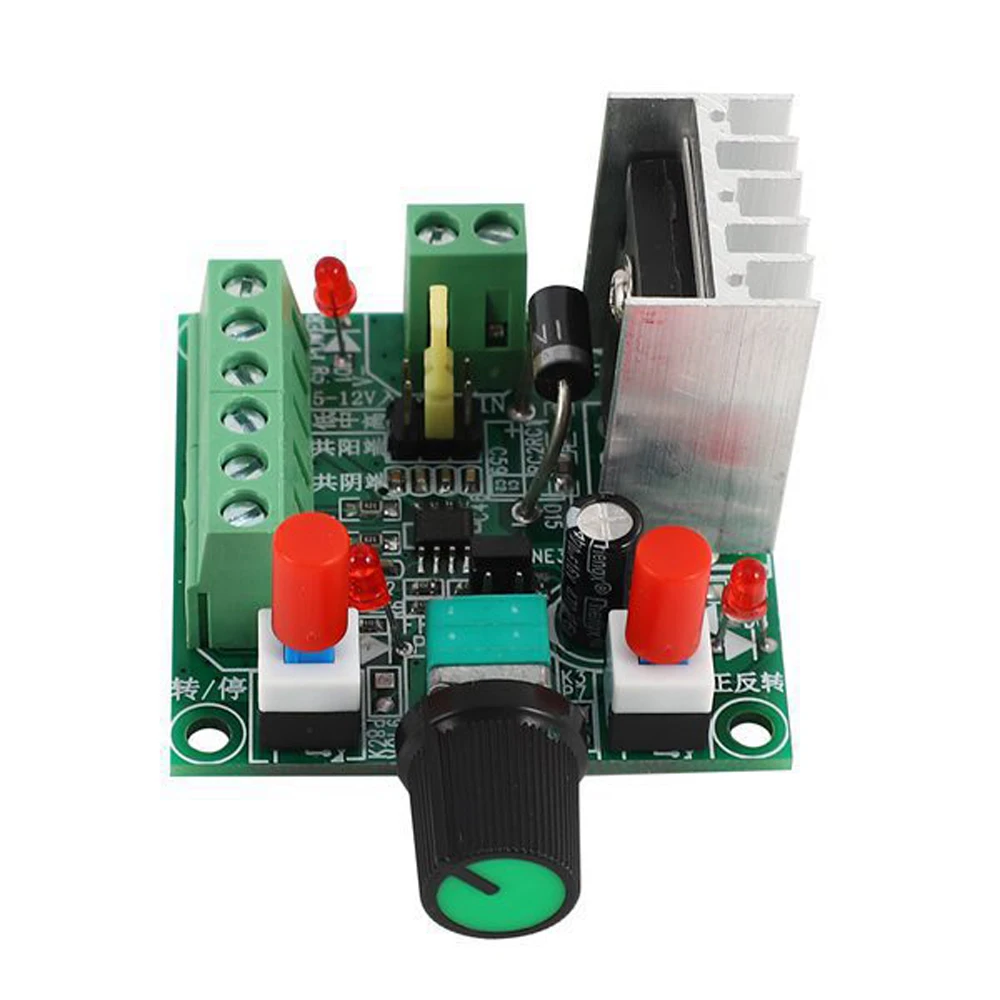

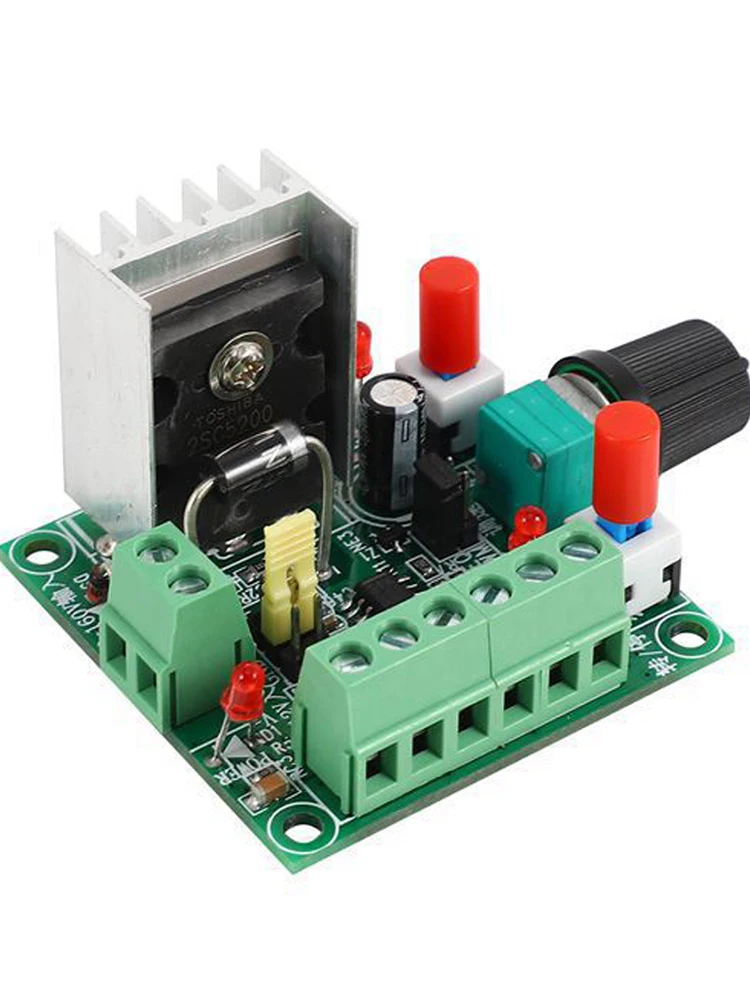

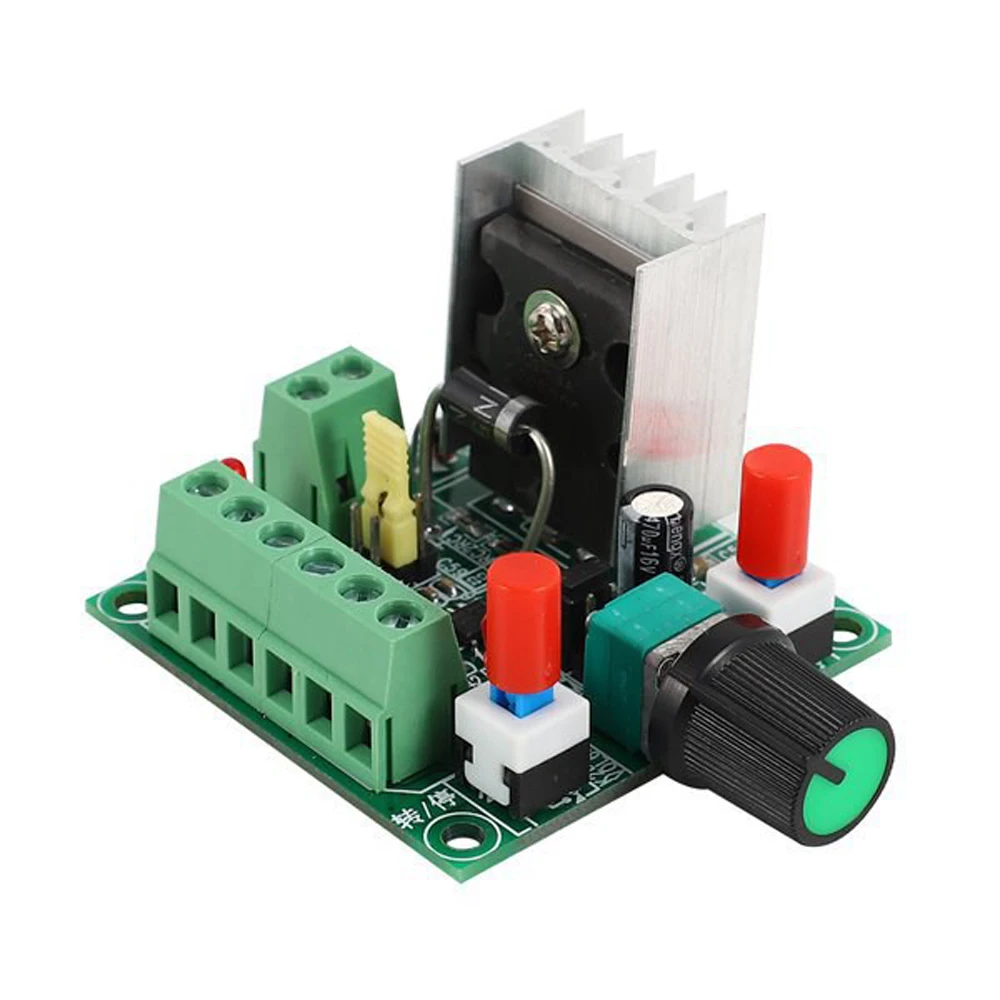

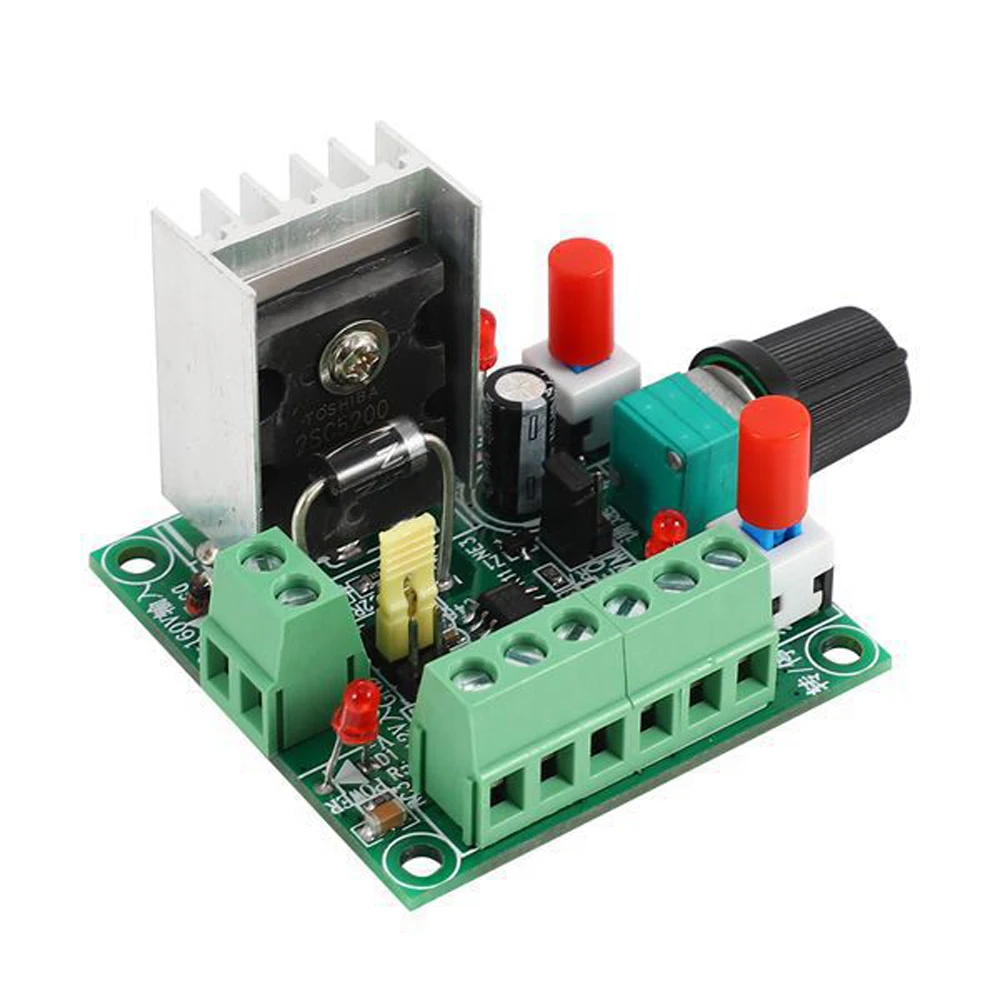

Ce contrôleur d’entraînement de moteur pas à pas ajoute une fonction qui peut générer des signaux PWM, il y a un cavalier sur la carte, vous pouvez définir le mode de fonctionnement, l’ensemble par défaut est de générer un signal de fréquence d’impulsion. Ce contrôleur a trois types de signaux haute, moyenne et basse fréquence pouvant être sélectionnés avec une broche de saut. 2 groupes de conception d’entrée de puissance, mais il peut être utilisé après avoir connecté à un groupe d’alimentations. On est des supplys de puissance 15-160VDC. L’autre groupe est 5-12VDC. Le moteur en avant et en arrière ainsi que l’ouverture et la fermeture peuvent être contrôlés par le bouton. La vitesse du moteur peut être contrôlée en ajustant le potentiomètre pour changer la fréquence.

Caractéristiques:

• Ce module est un module générateur d’impulsions qui fournit le pilote pas à pas comme un signal. Si vous voulez contrôler le moteur pas à pas, vous devez également faire correspondre le pilote pour le faire.
• Ce contrôleur simple + pilote pas à pas + moteur pas à pas + alimentations à courant continu peuvent former un ensemble simple de plates-formes de contrôle.
• Ce contrôleur ajoute une fonction qui peut générer des signaux PWM, il y a un cavalier sur la carte, vous pouvez définir le mode de fonctionnement, l’ensemble par défaut est de générer un signal de fréquence d’impulsion.
• Ce contrôleur dispose de trois types de signaux haute, moyenne et basse fréquence qui peuvent être sélectionnés avec une broche de saut, les paramètres de fréquence sont d’environ: haute de 5.8KHZ-127KHZ; moyen de 590HZ-15.8KHZ; bas de 82HZ-2.3KHZ.
• Mesure de fréquence: vous pouvez mesurer le PUL et la borne négative commune (GND) deux ports.
• 2 groupes de conception d’entrée de puissance, mais il peut être utilisé après avoir connecté à un groupe d’alimentations. On est des supplys de puissance 15-160VDC. L’autre groupe est 5-12VDC. Si alimenté par des alimentations 5-12VDC, juste positif connecter à “5-12Volt entrée”, si l’alimentation est une connexion négative, s’il vous plaît connecter à “extrémité négative commune”.
• Le moteur en avant et en arrière ainsi que l’ouverture et la fermeture peuvent être contrôlés par le bouton.

•
