“Contrôle de jeu sur Arduino avec Joystick Shield” – Test et Avis
Blog > Raspberry Pi4 4Go >
.
.
Points Clés
| Points Importants |
|---|
| Direct plug puzzle board, NO soldering needed |
| Five momentary push buttons (4+ joystick select button, just like the playstation 3 analog stick push button) |
| Two-axis thumb joystick |
| Push buttons connected to digital pins 2-6 |
| Y-Axis movement produces a proportional analog voltage on analog pin 0 |
| X-Axis movement produces an analog signal on analog pin 1 |
| Adds nRF24L01 RF interface |
| Includes Nokia 5110 LCD interface for easy game development |
| Bluetooth module interface for convenient wireless communication |
| I2C communication interface for easy connectivity to I2C devices |
| Compatible with 3.3V and 5V microcontroller platforms |
Description du Produit

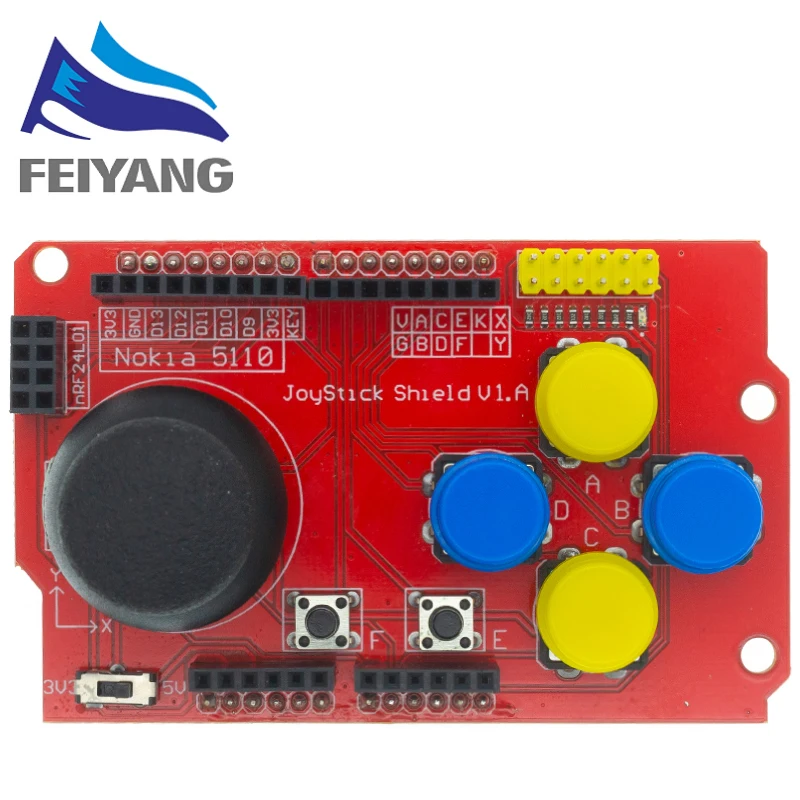

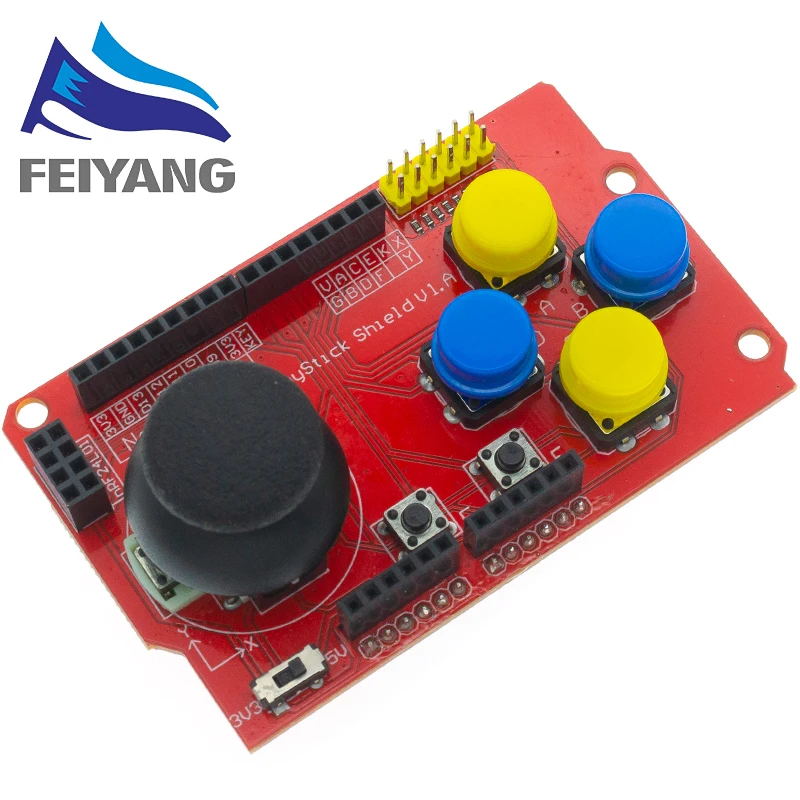

Le Joystick Shield pour Ardu37 est une carte de puzzles à branchement direct, aucune soudure n’est nécessaire. Il comprend cinq boutons poussoirs momentanés, dont quatre boutons de sélection de joystick, similaires au bouton poussoir de stick analogique de la PlayStation 3. De plus, il dispose d’un joystick à deux axes.
Les boutons poussoirs sont connectés aux broches numériques 2 à 6, et la broche correspondante est basse lorsqu’un certain bouton est enfoncé. Le mouvement de l’axe Y du joystick produit une tension analogique proportionnelle sur la broche analogique 0, tandis que le mouvement de l’axe X du joystick produit un signal analogique sur la broche analogique 1.
Le Joystick Shield est également livré avec une interface nRF24L01 RF, une interface LCD Nokia 5110 pour un développement de jeu facile, une interface de module Bluetooth pour une communication série sans fil pratique et une interface de communication I2C pour une connectivité facile aux dispositifs I2C.
De plus, ce shield de joystick est doté d’un joystick croisé PS2 avec des boutons, dont quatre boutons ronds et deux petits boutons. Les commutateurs à bord peuvent basculer entre 3,3V et 5V, ce qui permet d’utiliser ce modèle pour d’autres plates-formes de microcontrôleurs 3,3V, telles que le STM32.
Test et Avis
Les clients qui ont acheté le Joystick Shield pour Ardu37 ont exprimé leur satisfaction quant à sa facilité d’utilisation et sa compatibilité avec différents microcontrôleurs. Ils ont apprécié la possibilité de connecter des dispositifs I2C et de développer des jeux grâce à l’interface LCD Nokia 5110.
Certains ont également souligné la précision et la réactivité du joystick, ainsi que la praticité de l’interface nRF24L01 RF et de l’interface Bluetooth pour la communication sans fil.
En résumé, le Joystick Shield pour Ardu37 est un produit polyvalent et facile à utiliser, idéal pour les projets de bricolage et de développement de jeux.
Mots clés
- Joystick Shield pour Ardu37
- 6 000 cartes
- Fonction clavier et souris analogiques
- Bricolage
Foire aux Questions (FAQ)
Q: Quels sont les boutons poussoirs connectés aux broches numériques du Joystick Shield?
R: Les boutons poussoirs sont connectés aux broches numériques 2 à 6 du Joystick Shield.
Q: Est-ce que le Joystick Shield est compatible avec les microcontrôleurs 3,3V?
R: Oui, les commutateurs à bord du Joystick Shield permettent de basculer entre 3,3V et 5V, ce qui le rend compatible avec les microcontrôleurs 3,3V tels que le STM32.
Q: Peut-on développer des jeux avec le Joystick Shield grâce à son interface LCD Nokia 5110?
R: Oui, l’interface LCD Nokia 5110 du Joystick Shield facilite le développement de jeux.
