Contrôle analogique AD DA pour Ardu37Raspberry Pi I2C. – Test et Avis

.
.

Points Clés

Voici les points importants à retenir de la carte de contrôle analogique AD DA pour Ardu37Raspberry Pi I2C :

• Alimentation simple à faible puissance de 3.3V à 5V
• Compatible avec les PCF8591 et PCF8591
• Possède 4 canaux d’entrée et 4 canaux de sortie analogiques
• Interface de bus I2C pour une connexion facile
• Conversion A/D et D/A de 8 bits

Test et avis sur le produit

Description du produit

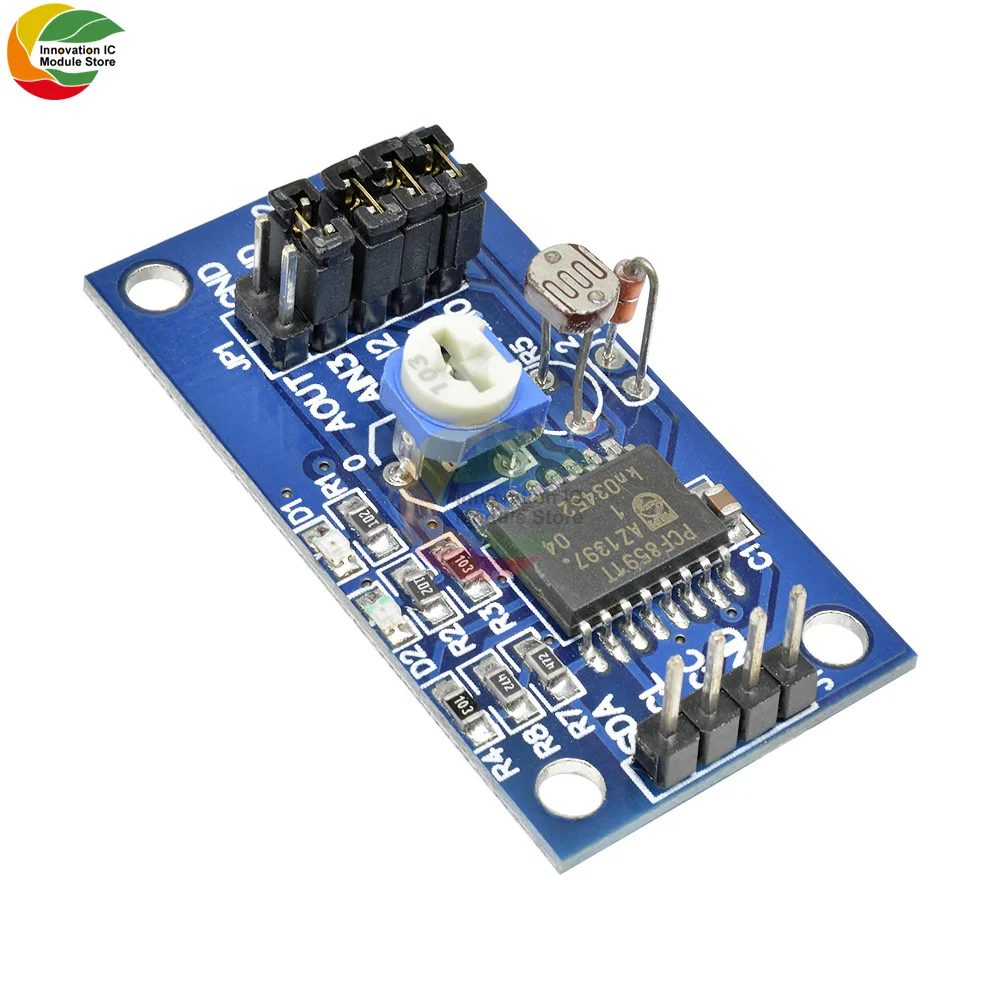

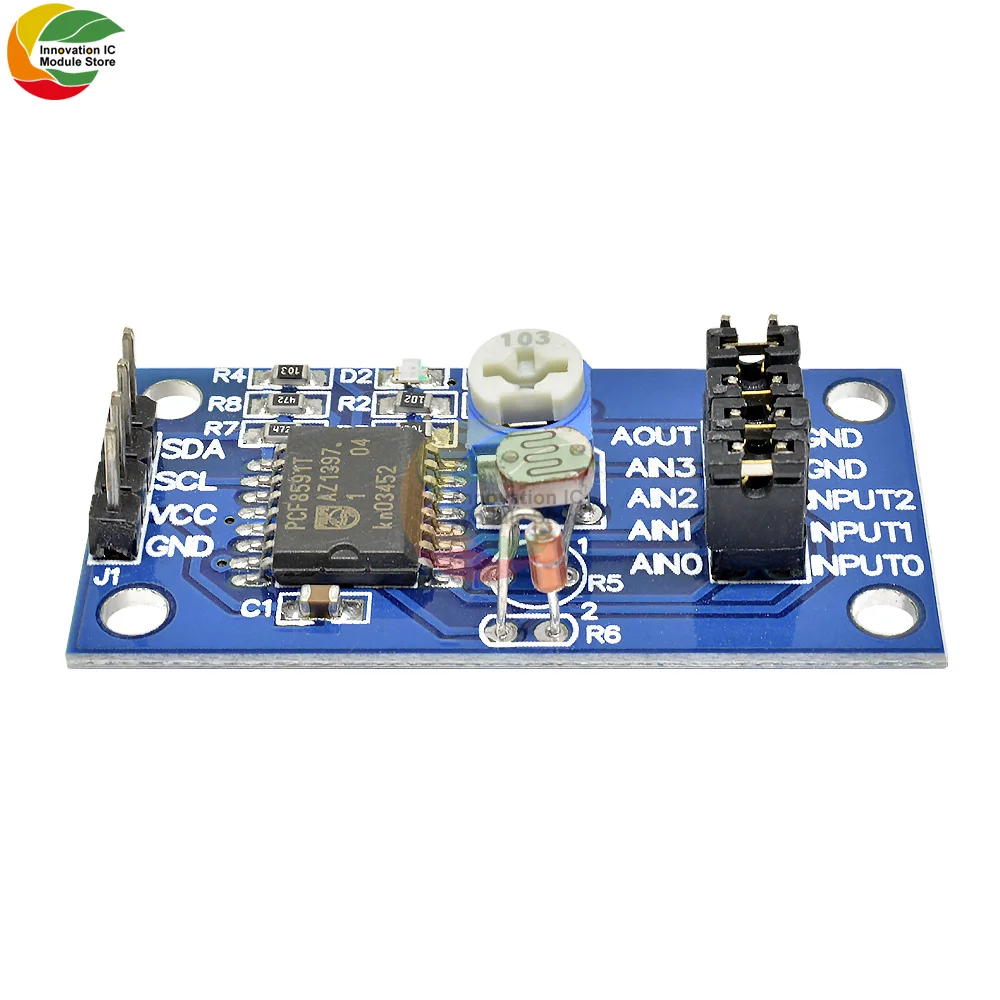

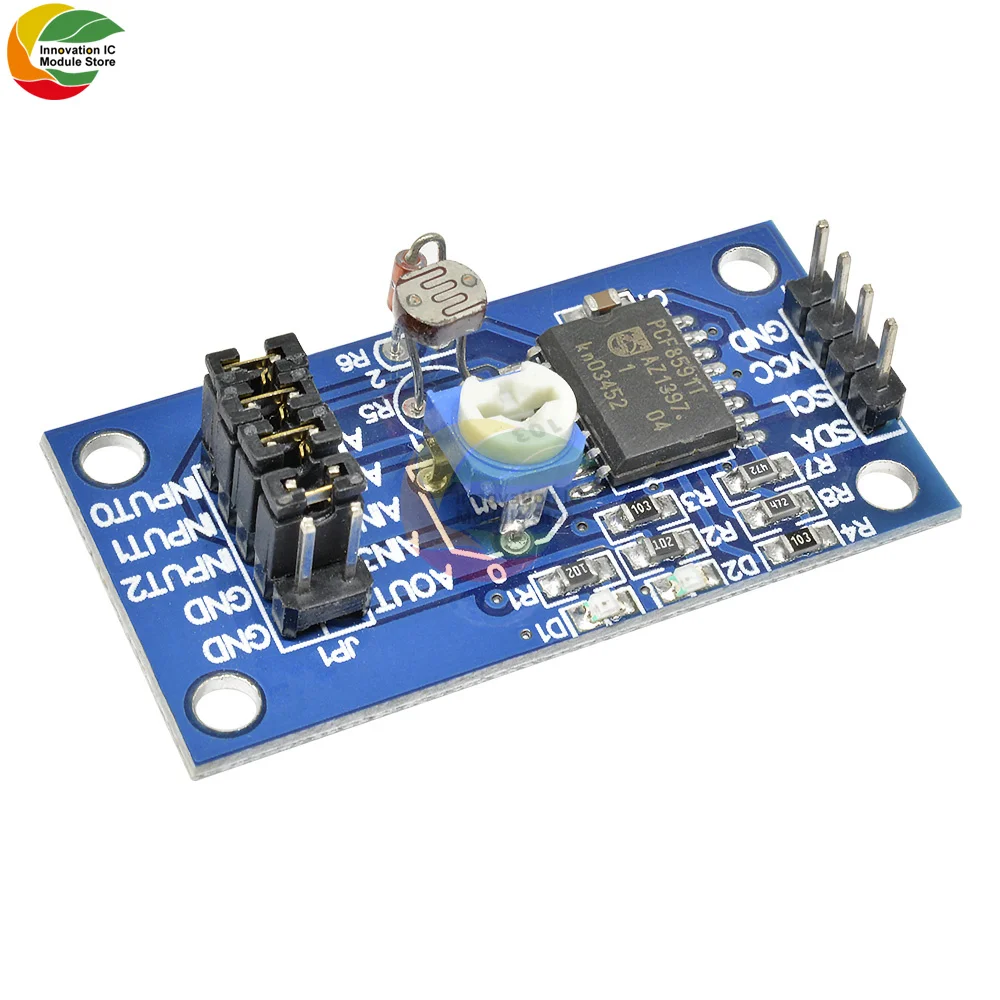

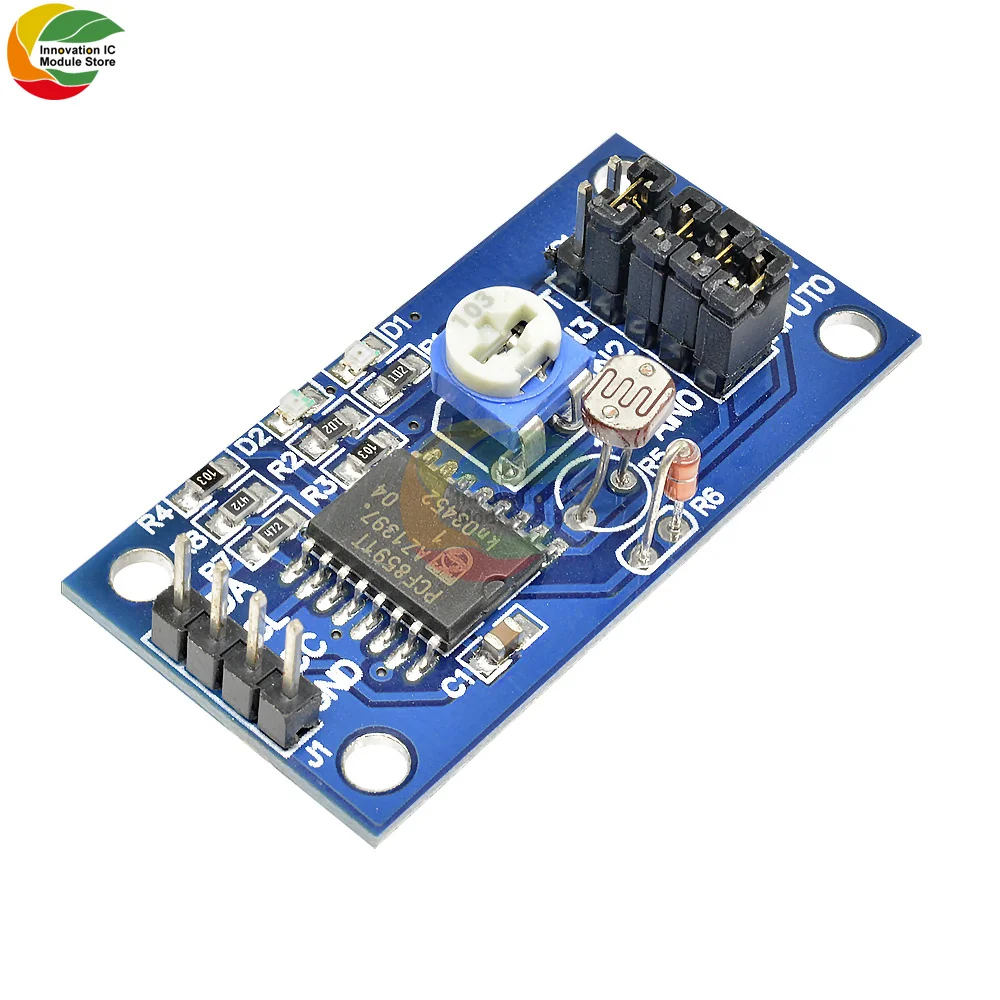

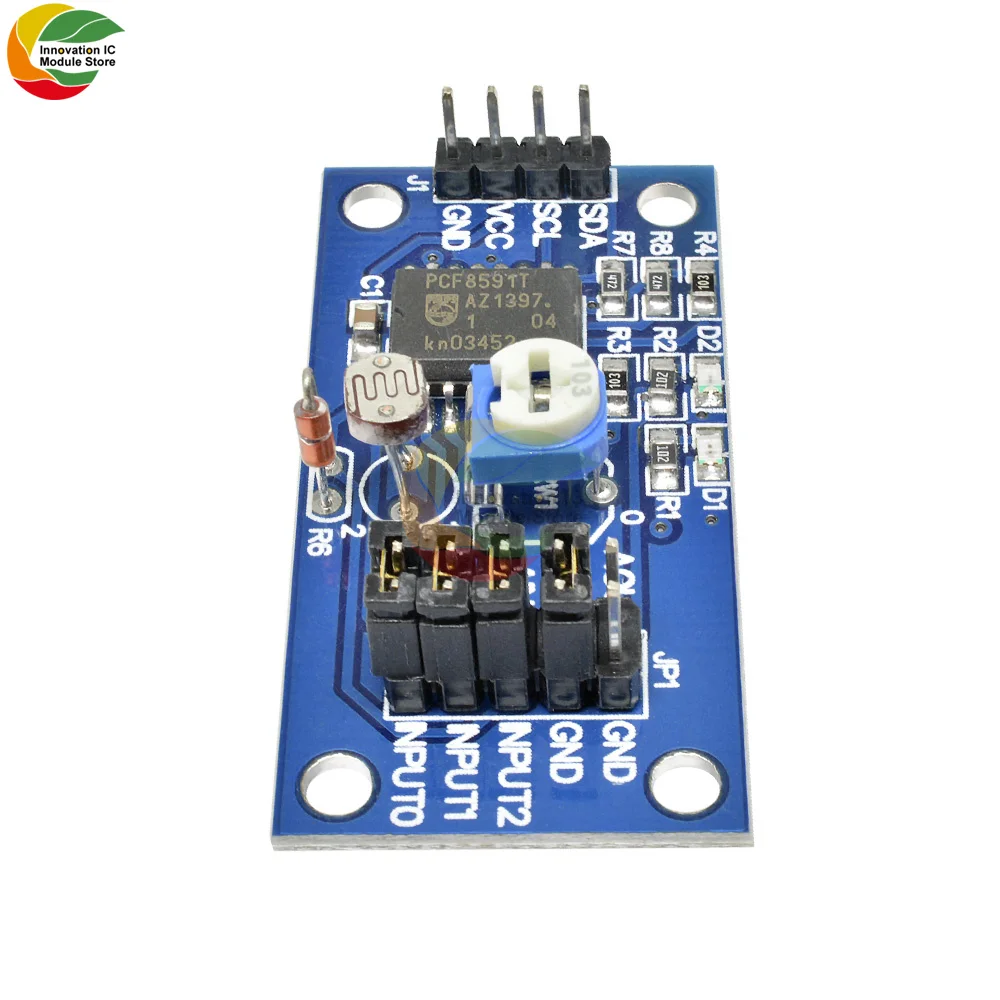

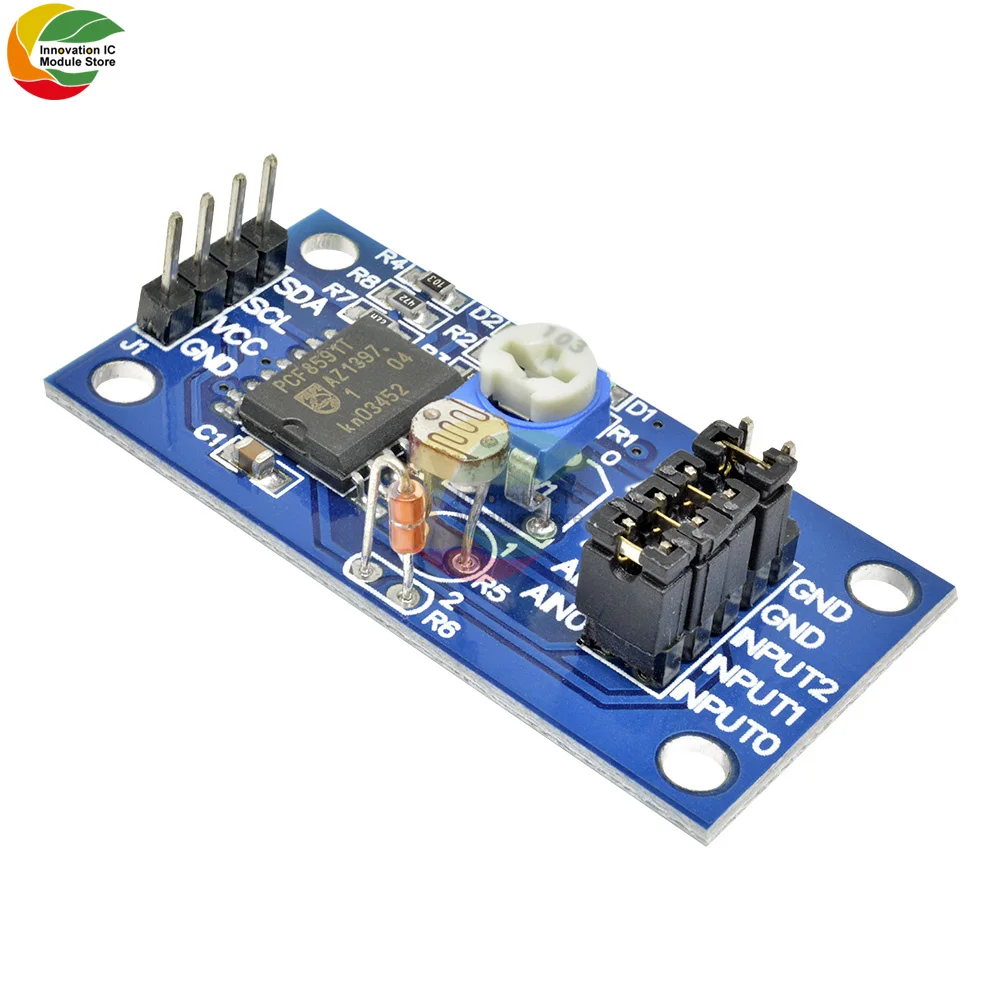

La carte de contrôle analogique AD DA pour Ardu37Raspberry Pi I2C est équipée de la puce PCF8591, un convertisseur A/D, D/A de type COMS à alimentation unique et à faible consommation. Elle dispose de 4 canaux d’entrée analogique et de 4 canaux de sortie analogiques, ainsi que d’une interface de bus I2C. Cette carte peut être alimentée en 3.3V ou 5V et est compatible avec les PCF8591 et PCF8591. Elle offre une conversion A/D et D/A de 8 bits, avec un taux de conversion déterminé par le taux de transfert maximum du bus I2C.

Caractéristiques

• Alimentation électrique unique
• Tension d’alimentation de 2.5V à 6V
• Terminé par l’entrée/sortie de données de bus I2C
• Adresse de l’appareil déterminée par trois broches d’adresse
• Fréquence d’échantillonnage décidée par le taux de transfert de bus I2C
• 4 entrées analogiques programmables
• Conversion automatique du numéro de canal
• Plage de tension analogique de VSS à VDD
• Fonction de suivi et maintien sur puce
• Conversion A/D d’approximation successive de 8 bits
• Multiplication avec un convertisseur D/A à sortie analogique

Instructions de câblage

4 broches gauche :

• Interface de données SDA IIC connectée aux ports IO du microcontrôleur (P2.0)
• Interface d
