Connecteurs d’alimentation pour câbles de différentes broches – Test et Avis

.
.

Points Clés

Description du Produit

Le Connecteur d’alimentation de câble de câblage bout à bout est un ensemble de prises d’air à noyau d’aviation et de prises circulaires qui peuvent être utilisées pour connecter des câbles de différentes broches. Le diamètre varie de 12mm à 20mm en fonction du modèle choisi. Les conditions environnementales dans lesquelles le connecteur peut fonctionner comprennent une température ambiante de -50°C à +70°C, une humidité relative allant jusqu’à 98% à +40°C, une pression atmosphérique jusqu’à 4,4 kpa, des vibrations dans une plage de fréquences de 10 à 100Hz, une accélération de 100m/s2, des impacts dans une plage de fréquences de 60 à 80 battements par minute, une accélération de 250m/s2 et une accélération centrifuge de 250m/s2.

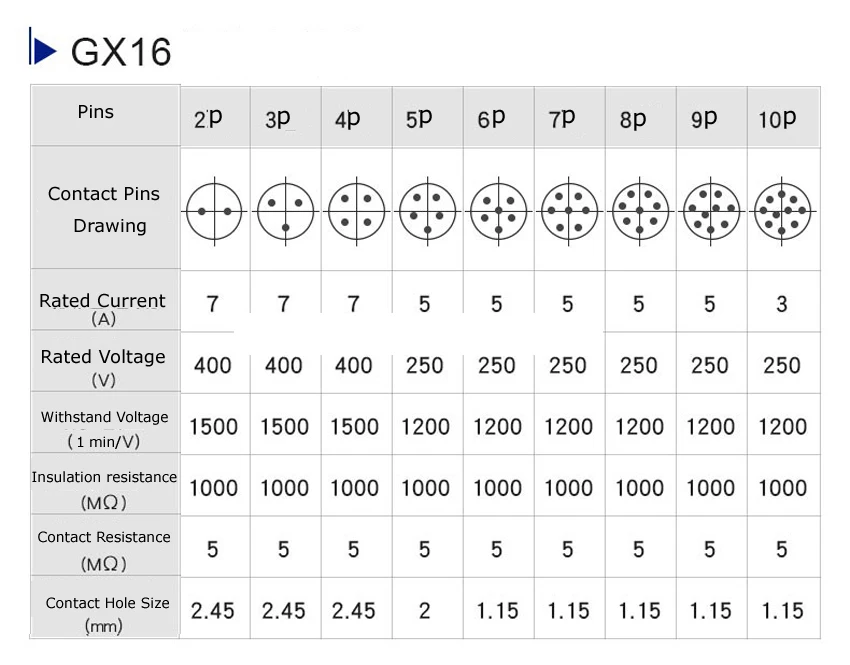

Caractéristiques Techniques

• Tension nominale: 2 core / 3 core / 4 core – 400V, 5 broches / 6 broches / 7 broches / 8 broches – 250V
• Courant nominal: 5A
• Résistance de contact: moins de 0.005 Ω
• Résistance d’isolation: dans des conditions normales, pas moins de 1000MΩ; après des essais chauds constants, pas moins de 20MΩ
• Tension d’essai: dans des conditions normales, 2 core / 3 core / 4 core – 1500V, 5 broches / 7 broches – 1200V; après un test de chaleur constant, 2 broches / 3 broches / 4 broches – 1200V, 5 broches / 7 broches – 1000V
• Force de séparation des pieds: chaque force de séparation de pied unique est de 1-3N, la force totale de séparation est un et demi de la quantité totale limite supérieure de chaque simple
• Augmentation de température: à charge nominale, le contact de l’élévation de température ne doit pas dépasser la température ambiante de +50°C
• Durée de vie: après l’utilisation des prises 500 fois, les prises et les prises ne doivent pas être endommagées

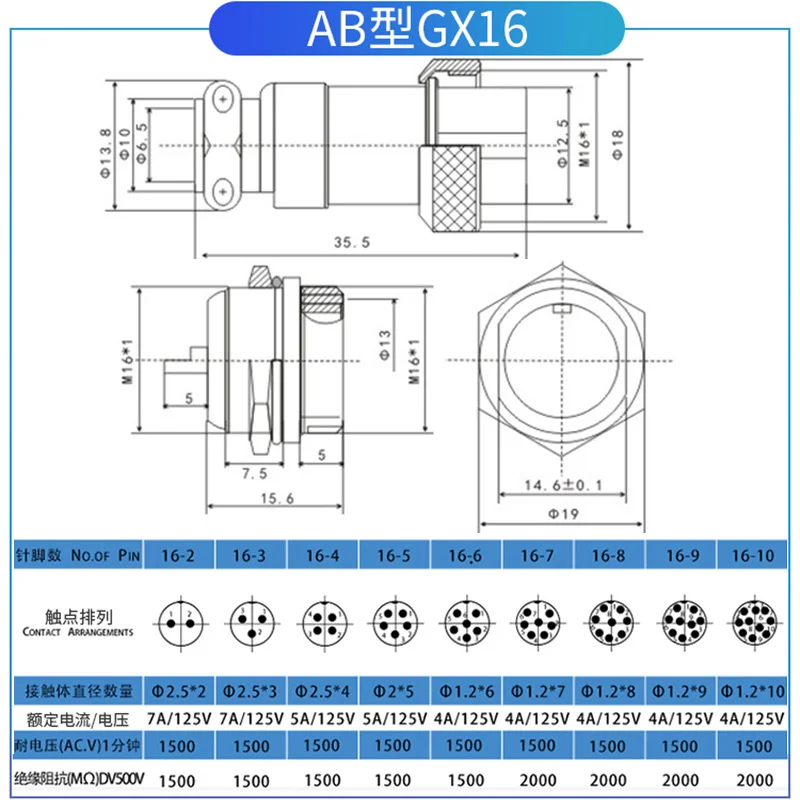

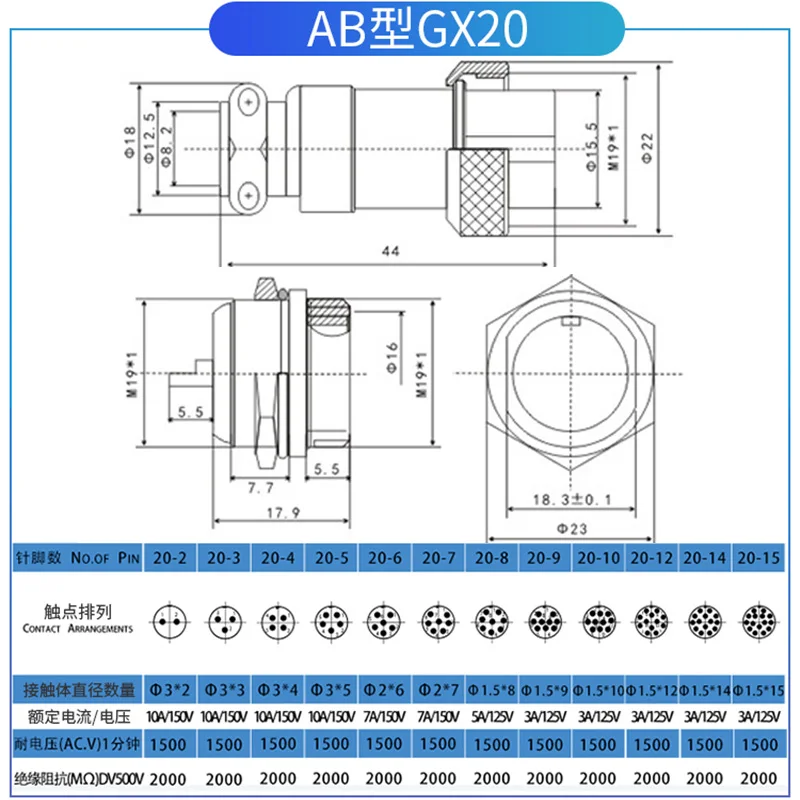

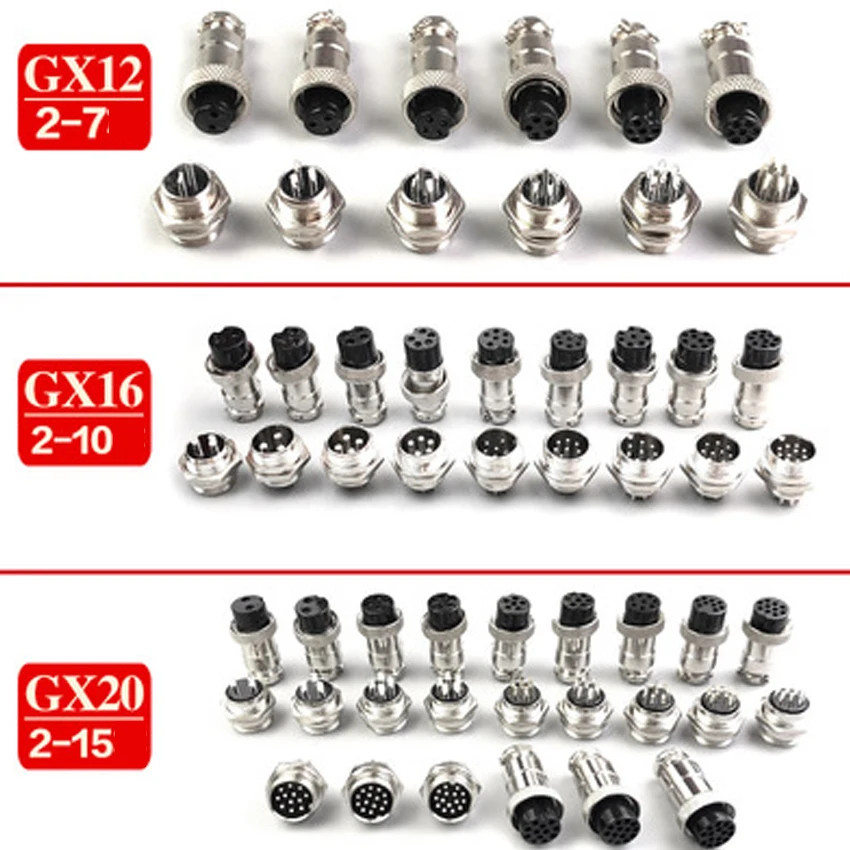

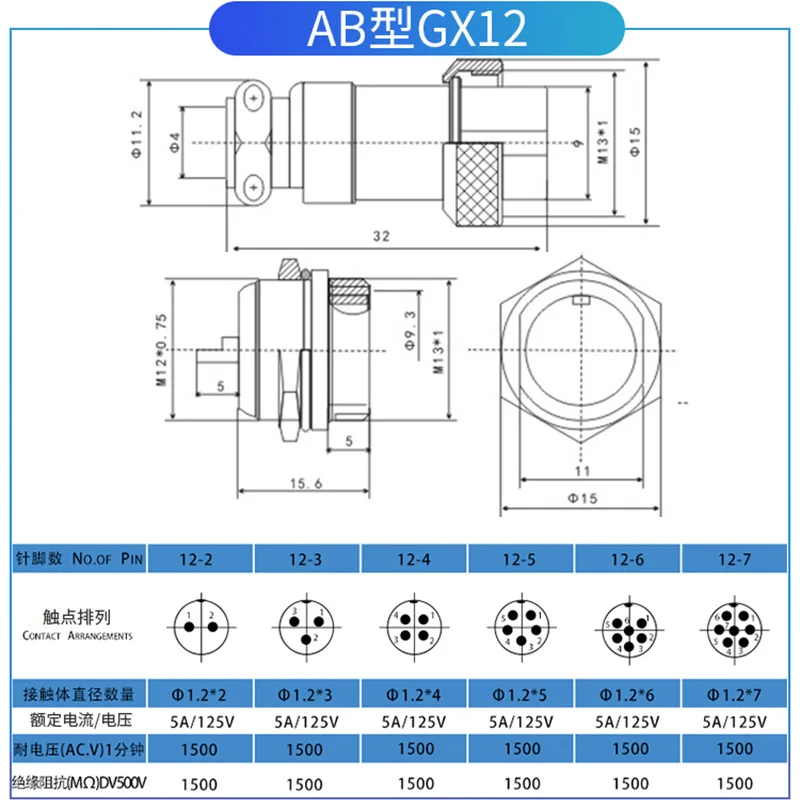

Images du Produit
