“Compteur numérique LED pour Ardu37” – Test et Avis

.
.

Points Clés

• Module de tube nixie en forme de M à 4 chiffres
• Contrôlé par I2C, économisant les ports IO
• Compatible avec la plupart des microcontrôleurs
• Tension de fonctionnement: 5V (3.3V est relativement sombre)
• Adresse IIC: adresse par défaut 0X70
• Taille du tube numérique: 0.54 pouces

Description du Produit

Ce produit est un module de tube nixie en forme de M à 4 chiffres. Il est contrôlé par I2C. Seuls 2 ports IO peuvent contrôler le tube nixie à 4 chiffres, ce qui économise considérablement le nombre de ports IO. La puce de contrôle est HT16K33, compatibilité forte, compatible avec la plupart des microcontrôleurs.

Paramètres du produit

• Tension de fonctionnement: 5V (3.3V est relativement sombre)
• Adresse IIC: adresse par défaut 0X70

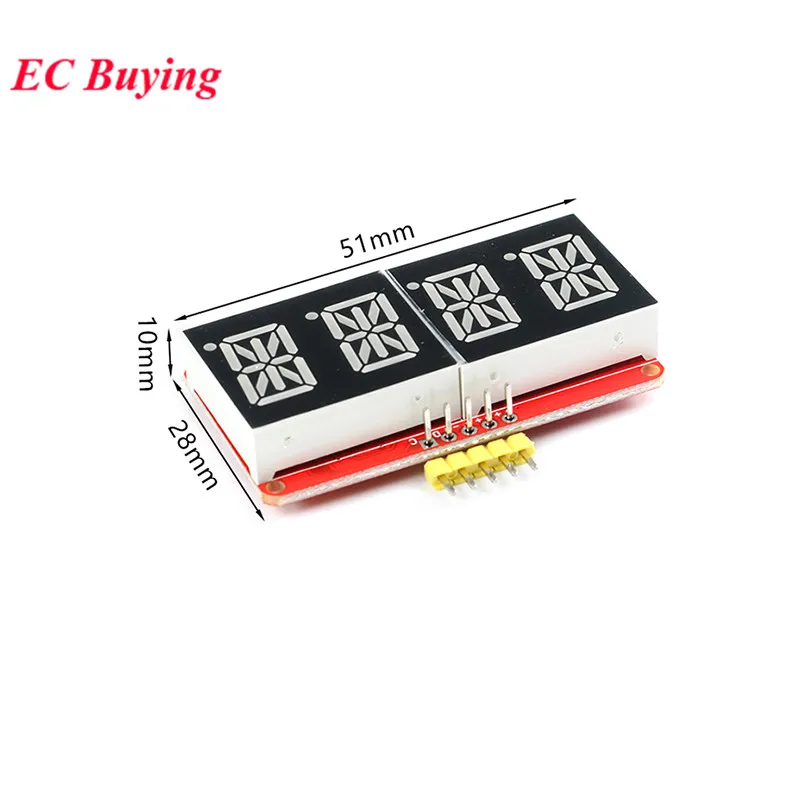

• Taille du tube numérique: 0.54 pouces

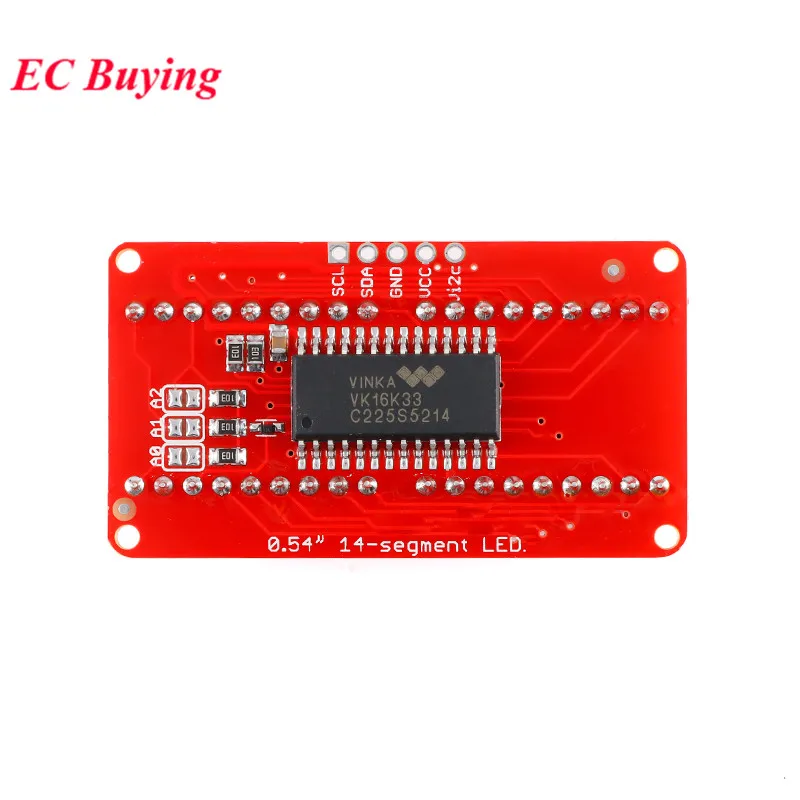

Description de l’épingle

• C: Ligne d’horloge série
• D: Ligne de données série
• -: Tension d’alimentation-
• +: Tension d’alimentation +
• +: Terminal de contrôle de niveau IIC (connecter 3.3V ou 5V)
• A0, A1, A2,: Terminal de contrôle d’adresse de données IIC
• Calcul de l’adresse IIC: 0X70 + A0 + A1 + A2 (flottant est 0, soudage A0 est 1, A1 est 2, A2 est 4, par exemple A0, a2 soudure IIC adresse à ce moment = 0X70 + 1 + 4 = 0X75)

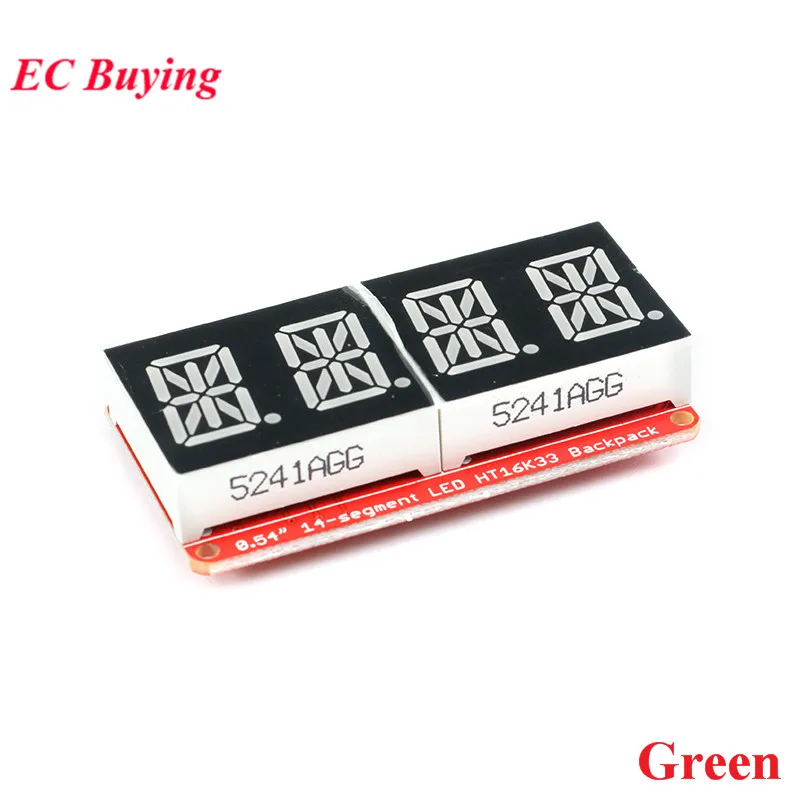

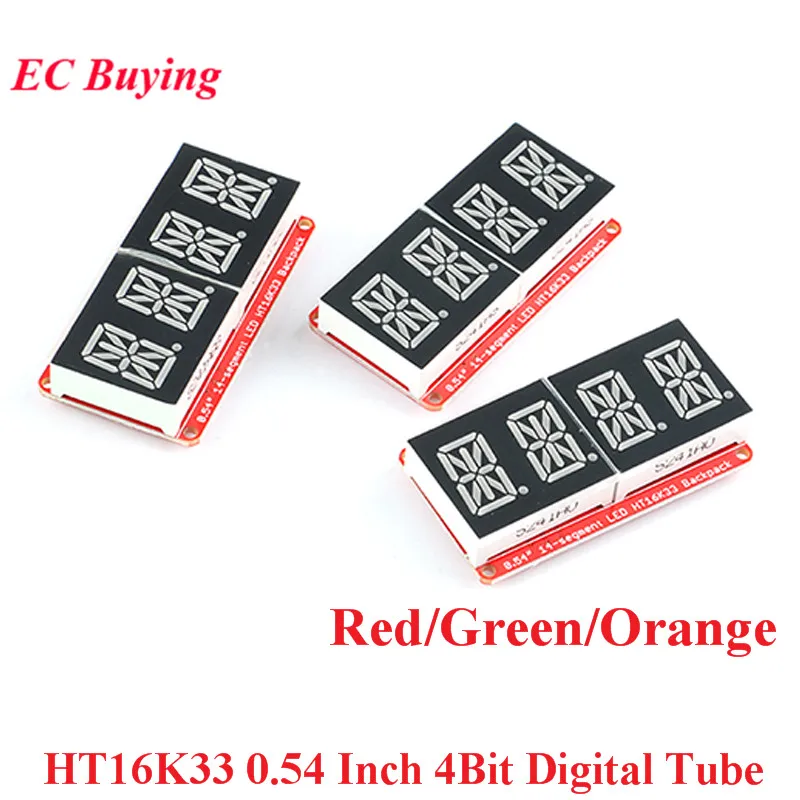

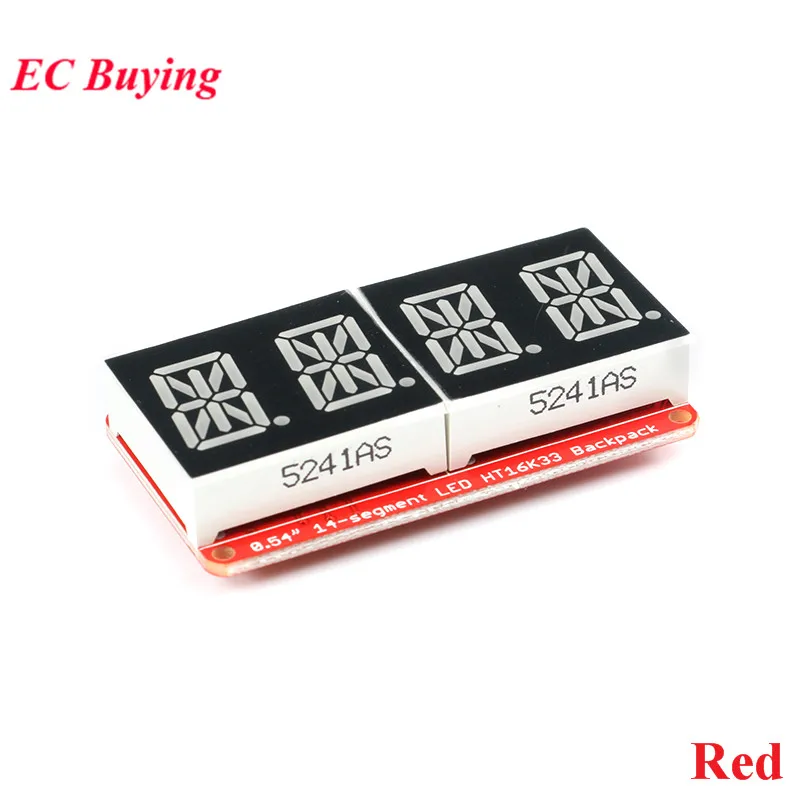

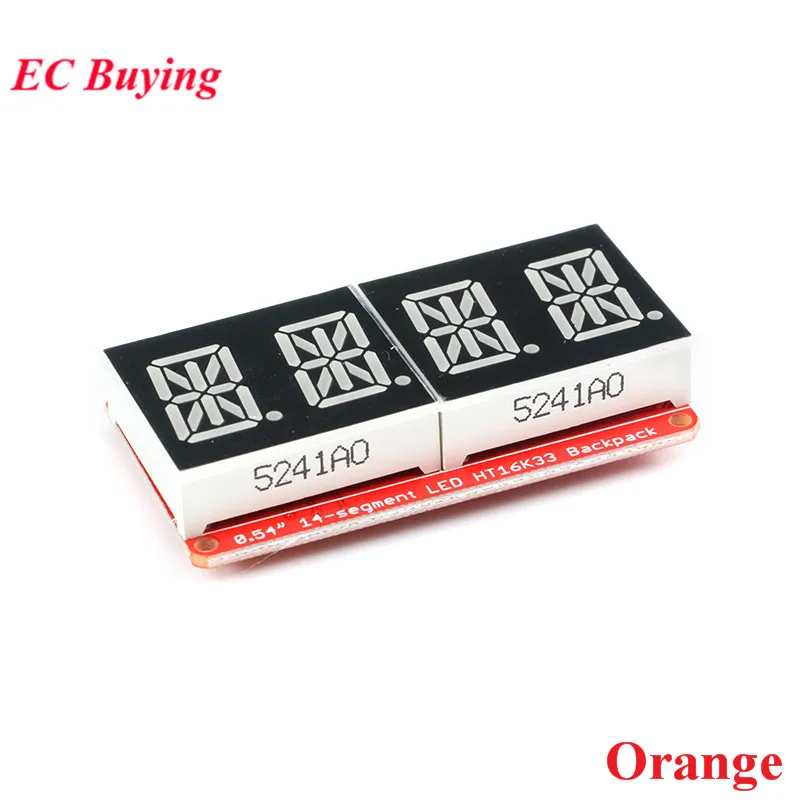

Images du Produit

Que pensent les clients du produit ?

Aucun avis client disponible pour le moment.

Avis Personnel

Le Compteur de Tube Numérique avec Affichage LED est un produit intéressant pour les projets nécessitant un affichage à 4 chiffres. Son contrôle via I2C permet d’économiser des ports IO sur les microcontrôleurs. Cependant, la luminosité peut être relativement sombre avec une tension de fonctionnement de 3.3V. Le module est compatible avec la plupart des microcontrôleurs, offrant ainsi une grande flexibilité d’utilisation.

FAQ

1. Quelle est la taille du tube numérique ?

La taille du tube numérique est de 0.54 pouces.

2. Quelle est l’adresse IIC par défaut ?

L’adresse IIC par défaut est 0X70.

3. Comment calculer l’adresse IIC ?

L’adresse IIC est calculée en effectuant la somme de 0X70, A0, A1 et A2. Par exemple, si A0 est soudé à 1 et A2 est soudé à 4, l’adresse IIC sera 0X70 + 1 + 4 = 0X75.
