Points Clés

• Puce d’horloge PCF8563 avec une consommation de puissance très faible.
• Fonctions d’alarme, de minuterie, de sortie d’horloge et d’interruption.
• Large gamme de tension de 1.0 ~ 5.5V.
• Fréquence de sortie d’horloge programmable.
• Vitesse de lecture et d’écriture de 400KHz.

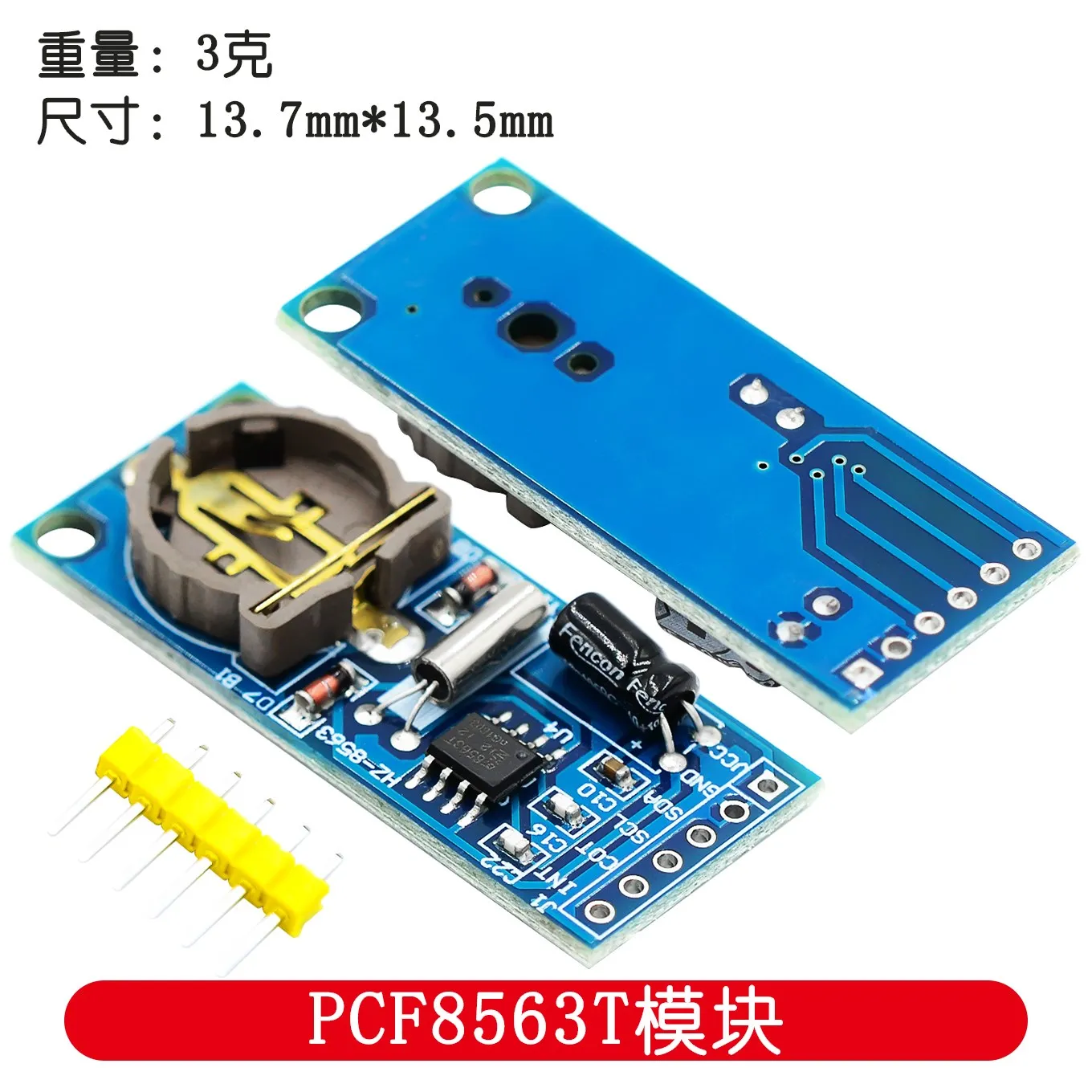

Description de la carte RTC d’horloge en temps réel PCF8563

A. Puce d’horloge PCF8563

PCF8563 est une puce multifonctionnelle d’horloge/calendrier développée par PHILIPS. Elle utilise une interface industrielle d’autobus I2C avec une consommation de puissance très faible. La puce offre une variété de fonctions telles que l’alarme, la minuterie, la sortie d’horloge et l’interruption, ce qui permet de réaliser une synchronisation complexe et même une fonction de chien de garde pour le microcontrôleur. PCF8563 est largement utilisée dans les domaines des compteurs électriques, compteurs d’eau, compteurs de gaz, téléphones, télécopieurs, instruments portables et instruments et compteurs alimentés par batterie.

Indices de performance principaux de PCF8563 :

• Utilisation de la batterie de veille
• Large gamme de tension de 1.0 ~ 5.5V
• Consommation d’énergie ultra faible : valeur typique de 0.25uA
• Interface série I2C
• Fréquence de sortie d’horloge programmable : 32.768KHz, 1024Hz, 32Hz, 1Hz
• Quatre fonctions d’alarme et de minuterie
• Circuit de réinitialisation, condensateur d’oscillateur et circuit de détection de panne de courant
• Sortie d’interruption de vidange ouverte
• Vitesse de lecture et d’écriture de 400KHz

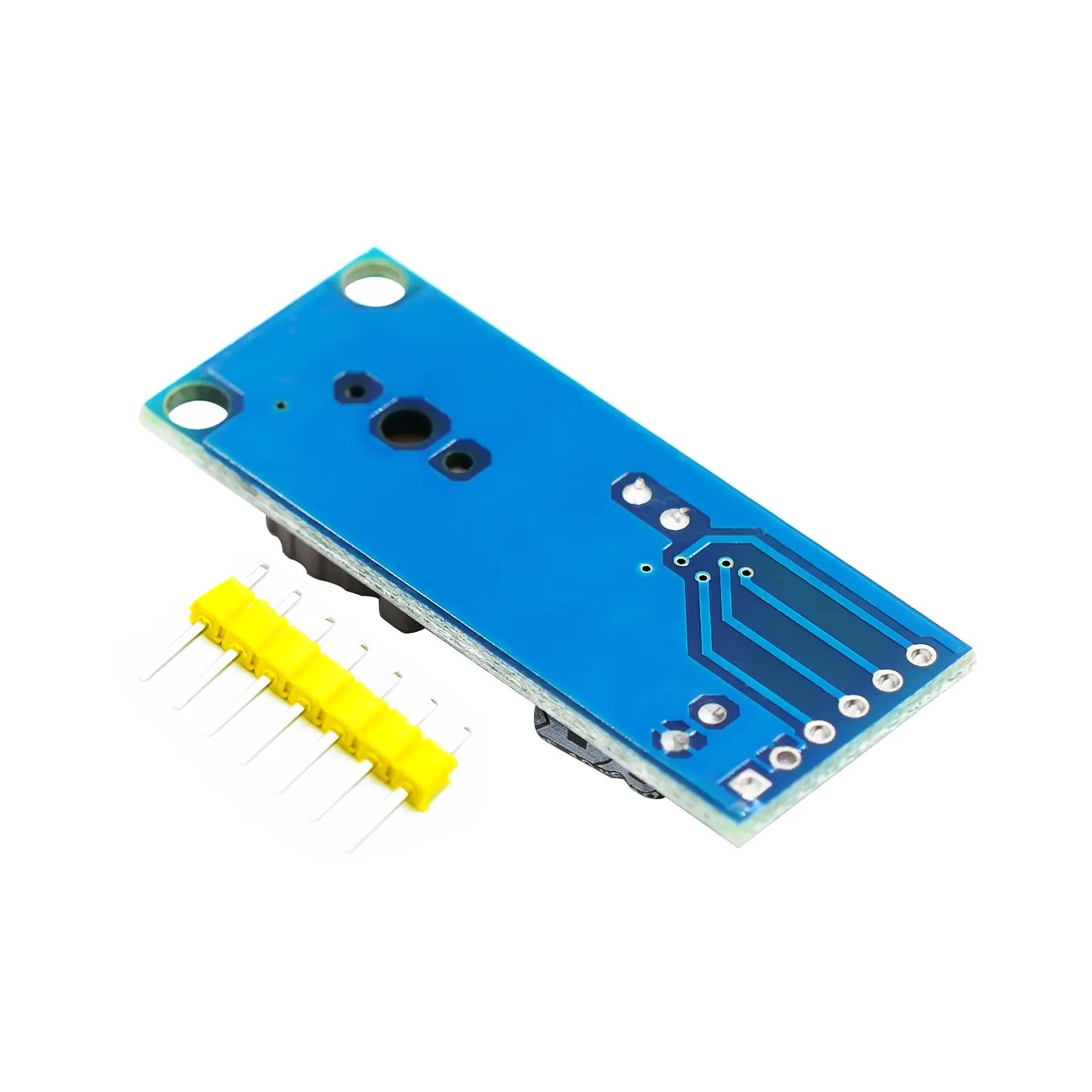

B. Description de l’interface du module

L’interface du module est composée des éléments suivants :

• Interface de montage de la batterie à gauche
• Sortie d’interruption INT à droite (généralement non utilisée)
• Sortie d’horloge COT (généralement non utilisée)
• Interface d’horloge SCL IIC Port MCU IO
• Interface numérique SDA IIC Port MCU IO
• Module GND de mise à la terre extraterrestre
• Interface d’alimentation VCC 3.3v-5v

Que pensent les clients du produit

Il n’y a pas encore d’avis sur ce produit.

Avis sur le produit

La carte technique RTC d’horloge en temps réel PCF8563 est un excellent choix pour les applications nécessitant une synchronisation précise. Avec sa consommation d’énergie ultra faible, elle est idéale pour les appareils alimentés par batterie. Les multiples fonctions d’alarme, de minuterie et de sortie d’horloge offrent une grande flexibilité dans la réalisation de services de synchronisation complexes. De plus, la possibilité de programmer la fréquence de sortie d’horloge permet de s’adapter à différents besoins.

Cependant, il convient de noter que cette carte utilise l’interface I2C, ce qui peut entraîner des limitations en termes de vitesse de communication. De plus, certaines des interfaces de sortie comme INT et COT ne sont généralement pas utilisées, ce qui pourrait être considéré comme un gaspillage de ressources.

FAQ

1. Quelle est la tension d’alimentation requise pour cette carte ?

La carte RTC d’horloge en temps réel PCF8563 peut être alimentée avec une tension de 1.0 à 5.5V.

2. Quelle est la consommation d’énergie de cette carte en mode veille ?

La consommation d’énergie en mode veille est très faible, avec une valeur typique de 0.25uA.

3. Est-il possible de programmer la fréquence de sortie d’horloge ?

Oui, la fréquence de sortie d’horloge peut être programmée à des valeurs telles que 32.768KHz, 1024Hz, 32Hz et 1Hz.
